A Texem™ a legszigorúbb MSZ EN 14492-2 emelőgép-szabvány és a nemzetközi FEM/ISO üzemi csoportok előírásainak megfelelő, tanúsított elektromos láncos emelők professzionális választékát biztosítja. Termékkínálatunk gerincét a világ élvonalába tartozó, piacvezető olasz Donati Sollevamenti® (DMK széria) gyár csúcsminőségű modelljei alkotják. Ezek a berendezések olajfürdőben kent, nagy ellenállású acélkerekekkel ellátott reduktoros hajtóművön és aszinkron háromfázisú, kúpos fékkel szerelt motorokon alapulnak, garantálva a 100%-os mechanikus emelésbiztonságot a legintenzívebb üzemi környezetben is.
A Donati láncos emelők robusztus felépítését az IP55-ös védelmi osztályú, sugárirányú lamellás alumíniumötvözet ház biztosítja, amely kiváló hőelvezetést garantál a folyamatos használat során. Minden emelőegység kalibrált, horganyzott és hőkezelt, 80 kg/mm² szilárdsági osztályú teherlánccal, valamint elforgatható, rugós kiakadásgátlóval ellátott nagy szilárdságú acélhoroggal van felszerelve. A helyszíni adottságokhoz mérten az eszközök elérhetők fix függesztőhorgos, manuális vagy elektromos haladóműves, valamint szűkös belmagasságokhoz tervezett alacsony beépítési magasságú futómacskás konfigurációkban is. A DMK kószómotoros emelő változata speciális munkaterületekre készül.
| Konstrukció / Kialakítás | Felfüggesztés és haladómű típusa | Vezérlési és áramellátási opciók | Kiemelt szerkezeti előny / Jellemző | Elsődleges alkalmazási terület |
|---|---|---|---|---|
| Függesztőhorgos kivitel | Fix szemes vagy elfordítható horgos függesztési pont | 48V kisfeszültségű vagy közvetlen hálózati vezérlés | Kompakt, minimális helyigényű, könnyen áthelyezhető alapkonstrukció. | Fix emelési pontok, összeszerelő műhelyek, karbantartó állomások. |

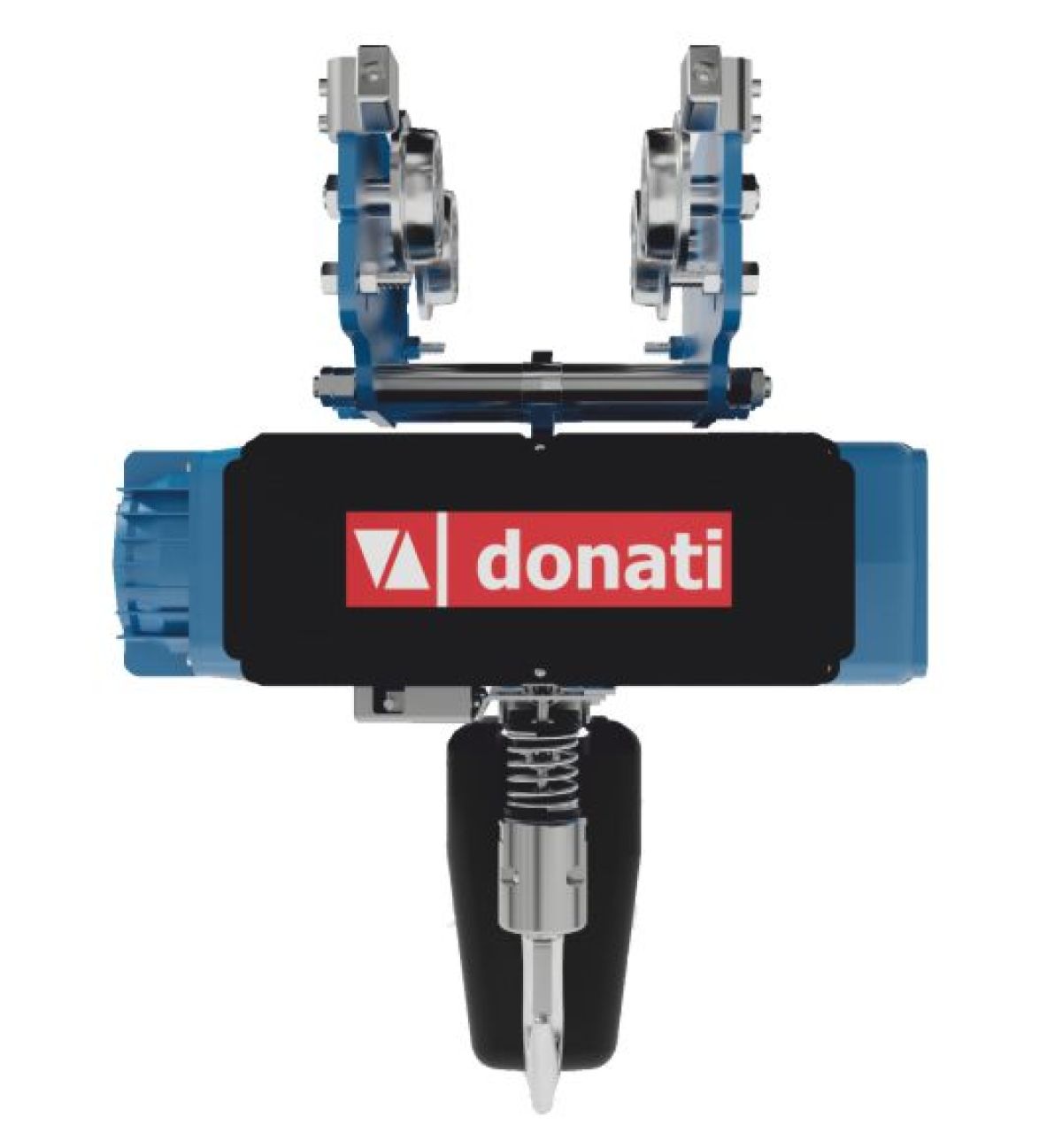

| Manuális haladóművel | I-gerenda alsó övén kézzel tolható haladómű (futómacska) | IP65 védettségű ergonomikus függőkapcsoló | Gazdaságos és precíz kézi pozicionálás, nincs szükség külön haladómotor kábelezésre. | Szakaszos üzemű futópályák, precíziós szerszámcserék, egyedi darupályák. |

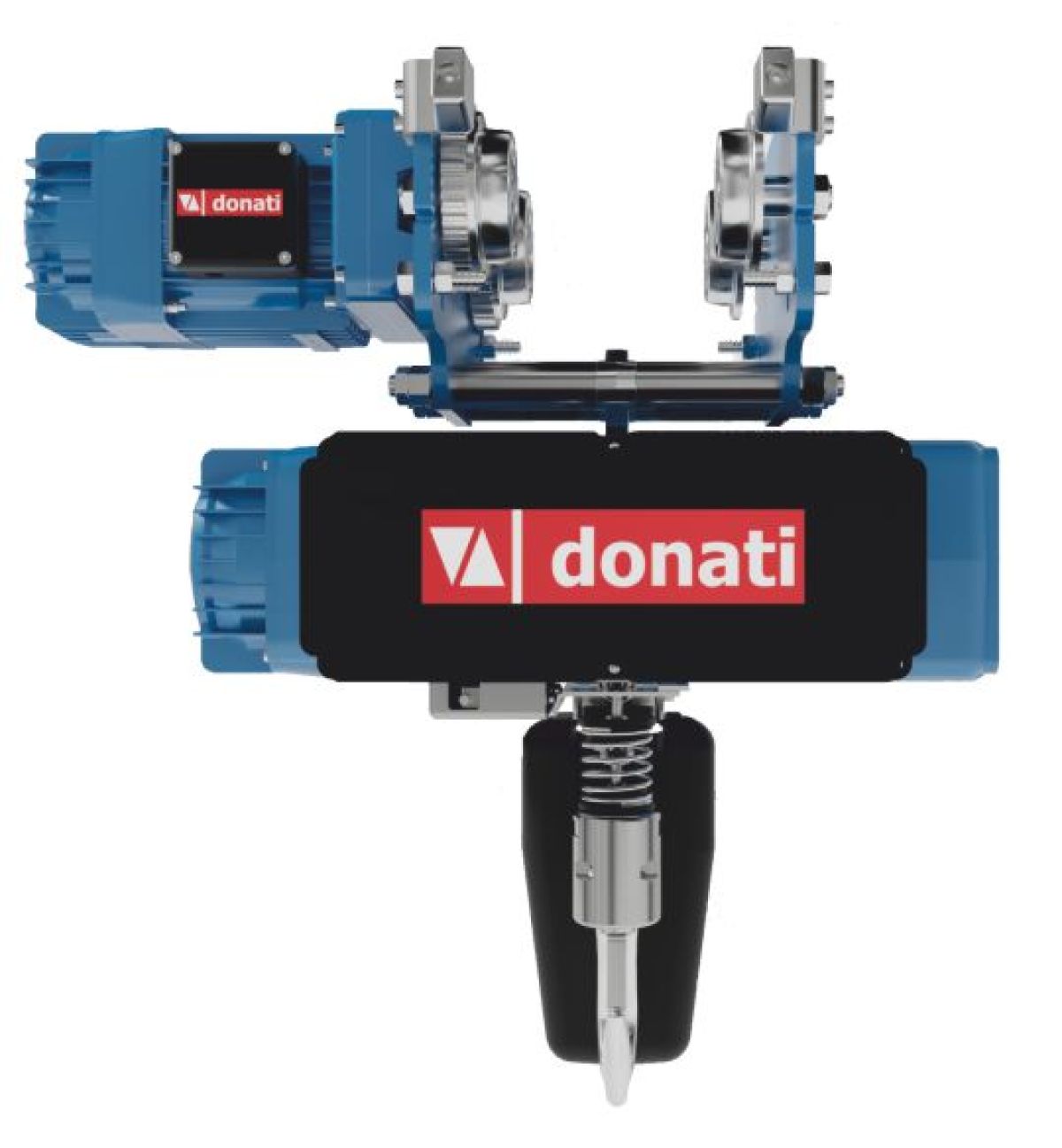

| Elektromos haladóművel | I-gerenda futóperemére szerelt motoros haladómű | Háromfázisú 400 V - 50Hz (opcionálisan 230 V) | Teljesen motorizált kétirányú mozgás, integrált végálláskapcsolók. | Intenzív anyagmozgatás, híddaruk futómacskái, folyamatos gyártócsarnoki logisztika. |

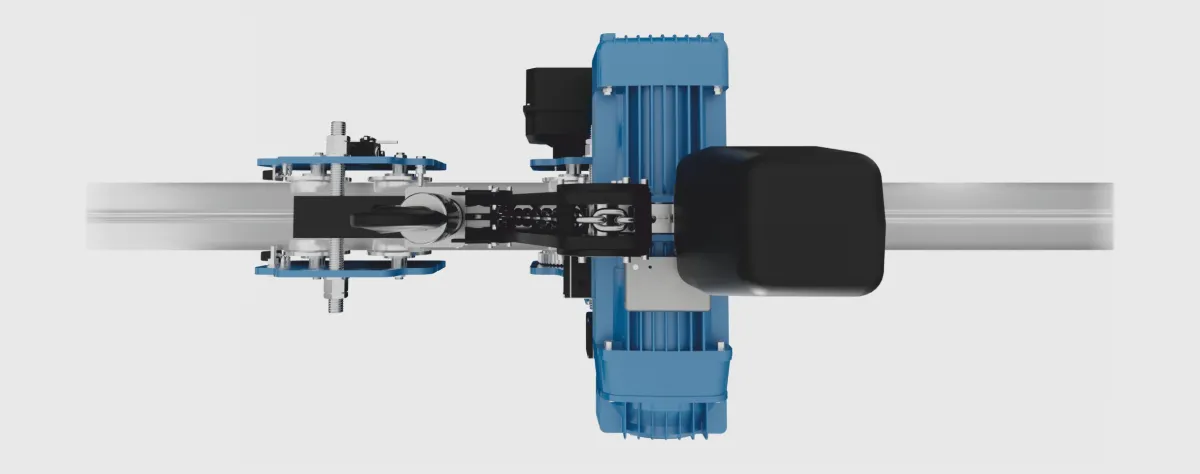

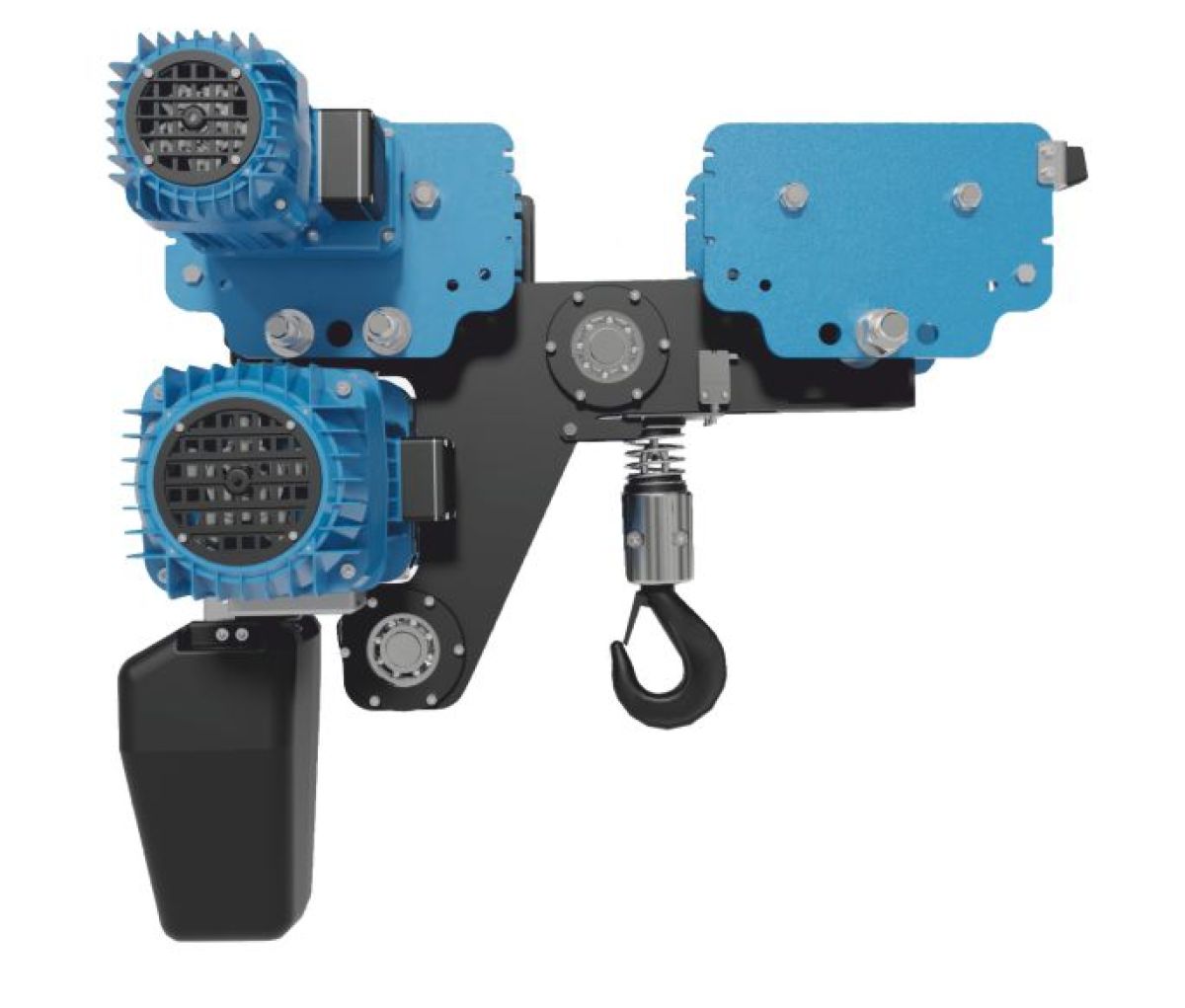

| Alacsony beépítési magassággal | Kompakt, rövidített szerkezeti magasságú futómű | Kombinált kisfeszültségű vezérlés (48V) | Maximális hasznos horogút: az emelőtest a gerenda mellett helyezkedik el, minimalizálva a helyigényt. | Alacsony belmagasságú vagy korlátozott emelési terű csarnokok, raktárak. |
Az elektromos láncos emelők professzionális mérnöki berendezések, melyeknél kulcsfontosságú a teherbírás mellett a terhelési spektrum és a FEM/ISO üzemi csoport (1Bm, 1Am, 2m) helyes megválasztása. A Donati DMK széria tagjai -10°C és +40°C között, maximum 80%-os páratartalomban üzemeltethetők, garantáltan 85 dB alatti zajszinttel, IP55 védettséggel. A megfelelő láncgyűjtő doboz mérete a kívánt horogút függvényében választandó, szem előtt tartva, hogy a végálláskapcsolók csökkentik a kapacitást.
Munkavédelmi figyelmeztetés: Minden elektromos emelő kötelező eleme a biztonsági vészleállító gombafejes kapcsoló és a precíziós végálláskapcsoló rendszer, melyek ellenőrzése kiemelten fontos a balesetek elkerülése érdekében.
A Donati láncos emelők négy különböző terhelési osztályba sorolhatók a napi üzemidő és igénybevétel alapján (FEM 1Bm / M3, 1Am / M4, 2m / M5). A pontos besorolás a hasznos üzemidő (Tm) és a terhelési jellemzők függvénye a FEM 9.511/86 (ISO 4301-1:1988) szabvány szerint, 25-40% bekapcsolási idővel (ED).
A Donati DMK emelők fedett, jól szellőző, maró gázoktól és sóködtől mentes ipari környezetre tervezettek (-10 °C és +40 °C között, max. 80% páratartalom, 1000m tengerszint feletti magasságig). Az olajfürdős reduktornak köszönhetően a zajszint teljes terhelésen is 85 dB alatt marad.
Vezérlés IP65-ös, ütésálló függőkapcsolóval (opcionális rádióvezérlés), gombafejes vészleállítóval.

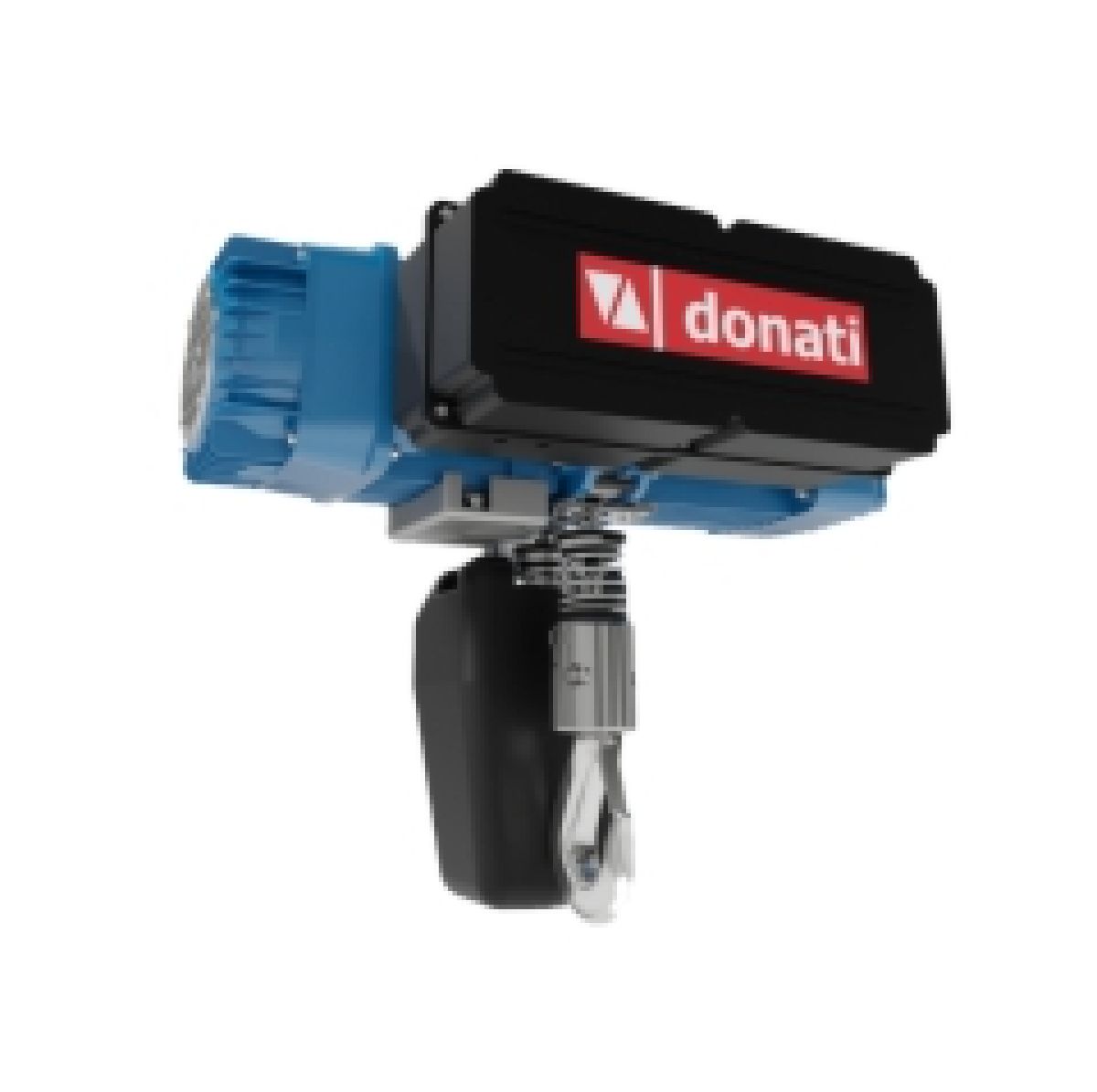

Donati DMK professzionális láncos emelők

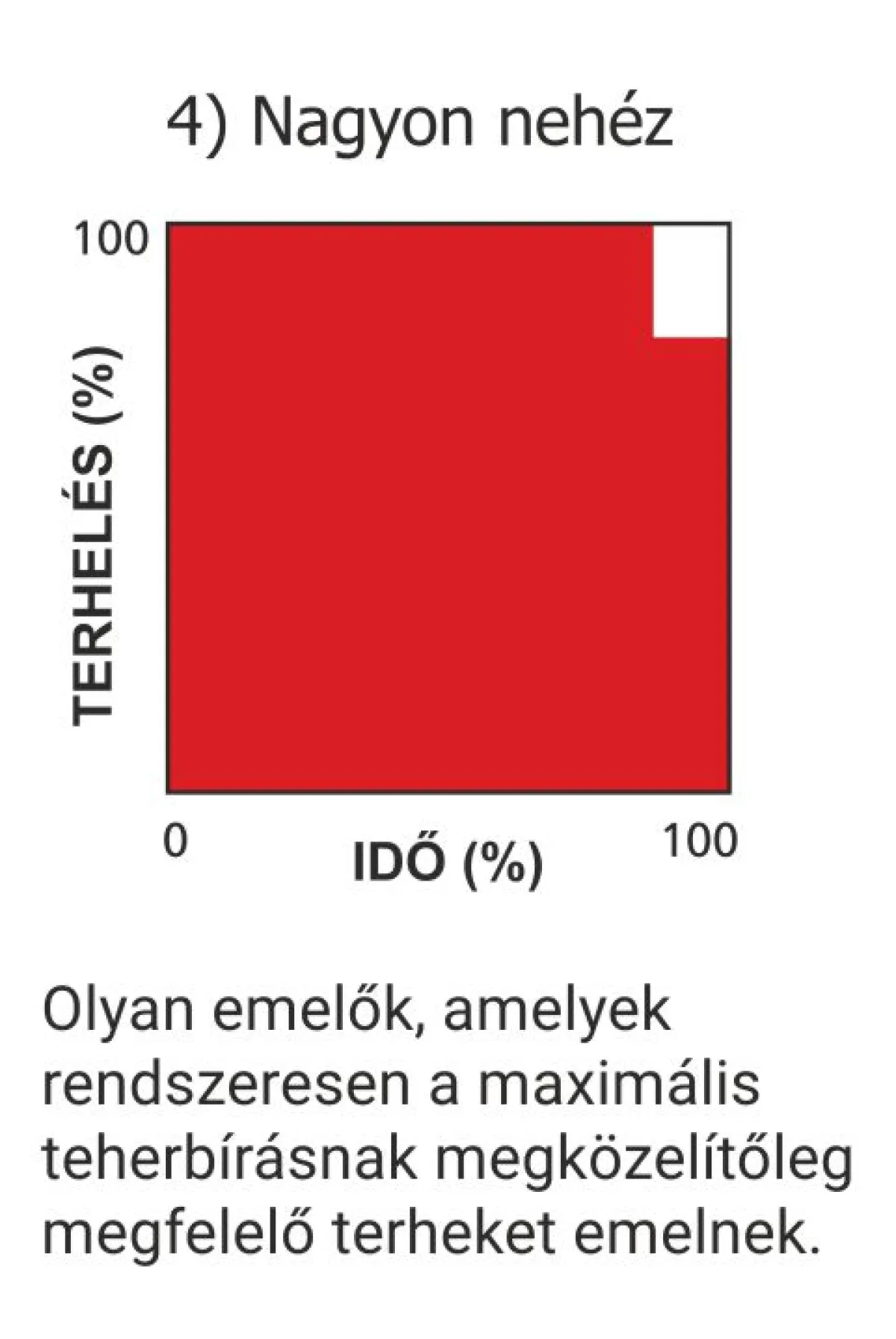

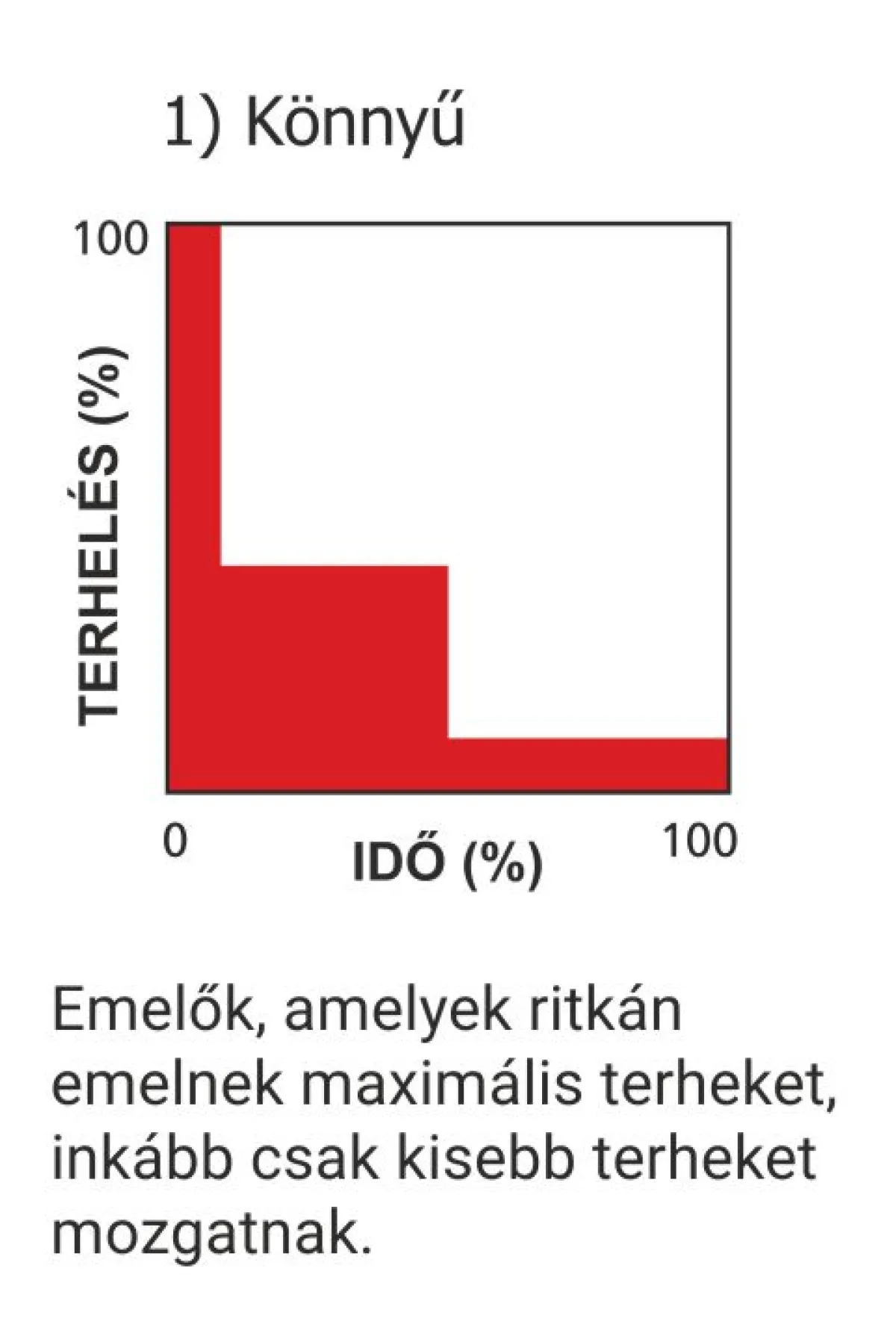

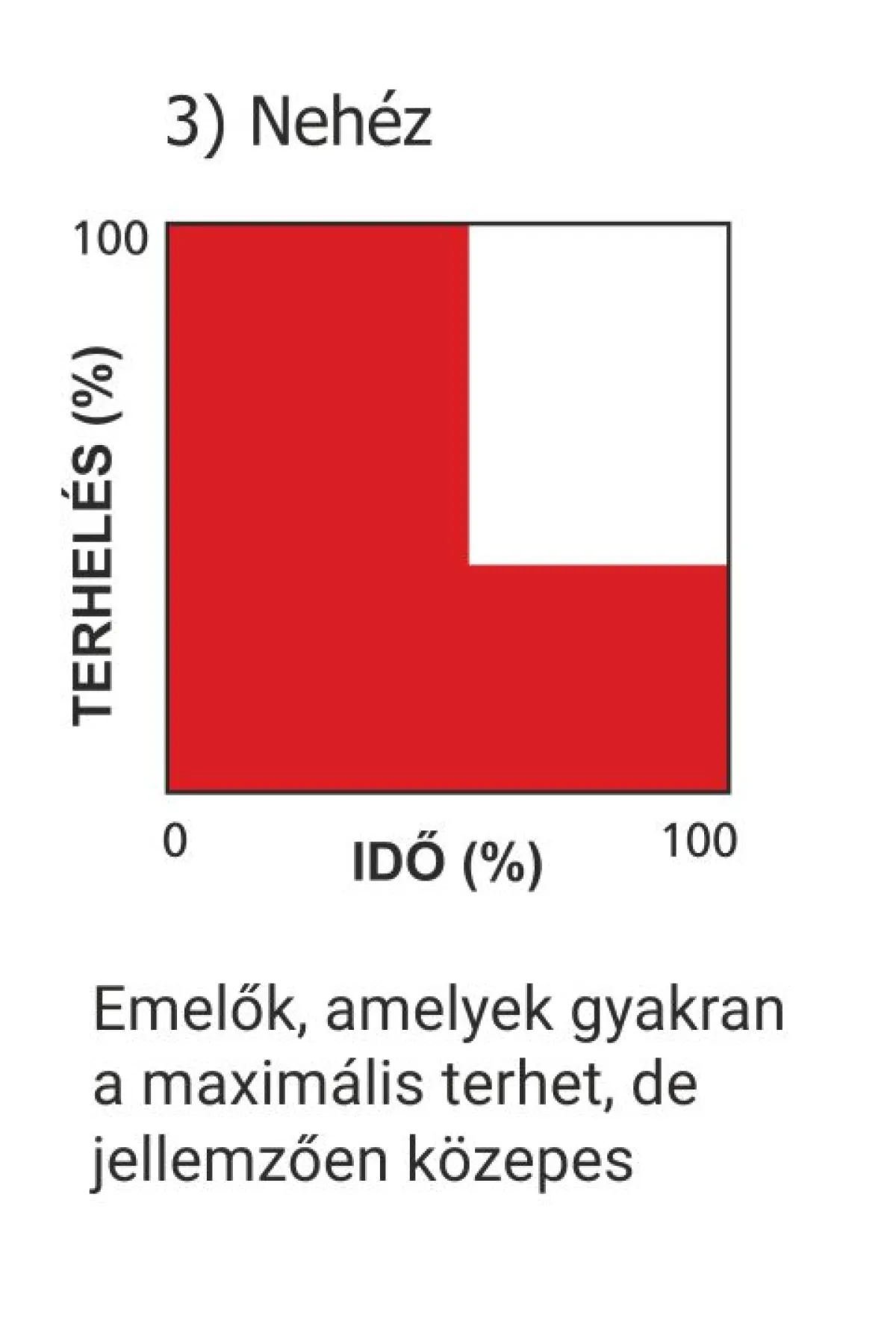

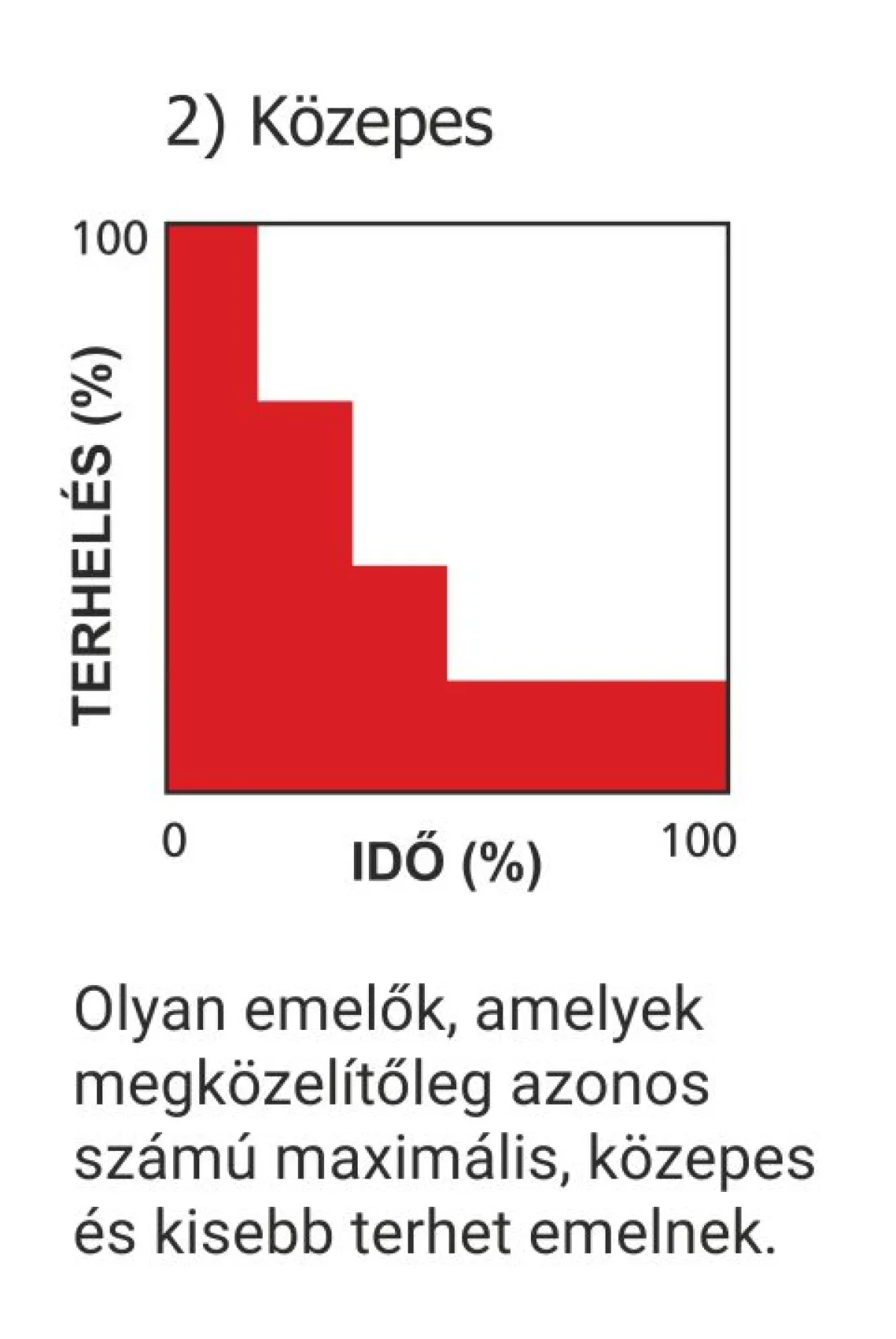

A Donati láncos emelők négy osztályba sorolhatók. A különböző osztályokat - könyű/közepes/nehéz/ nagyon nehéz - alábbi terhelési spektrumok határozzák meg.
A terhelési állapotot a felemelendő terhek tényleges jellemzőinek figyelembevételével értékelni kell és az alábbiakban bemutatott négy terhelési spektrum egyikéhez rendelni.
Ezzel elvégezhető a tervezett használat szerinti besorolás.

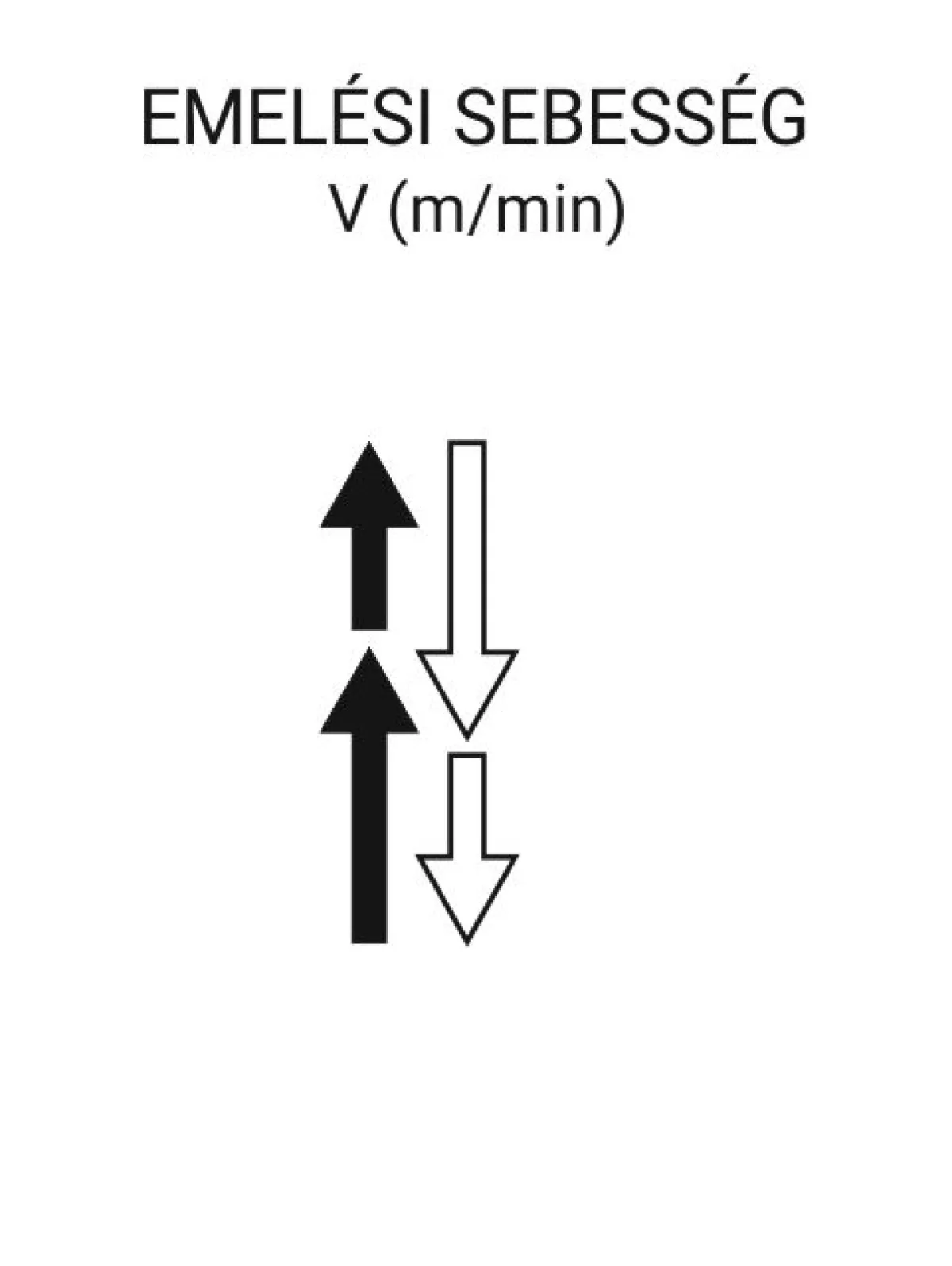

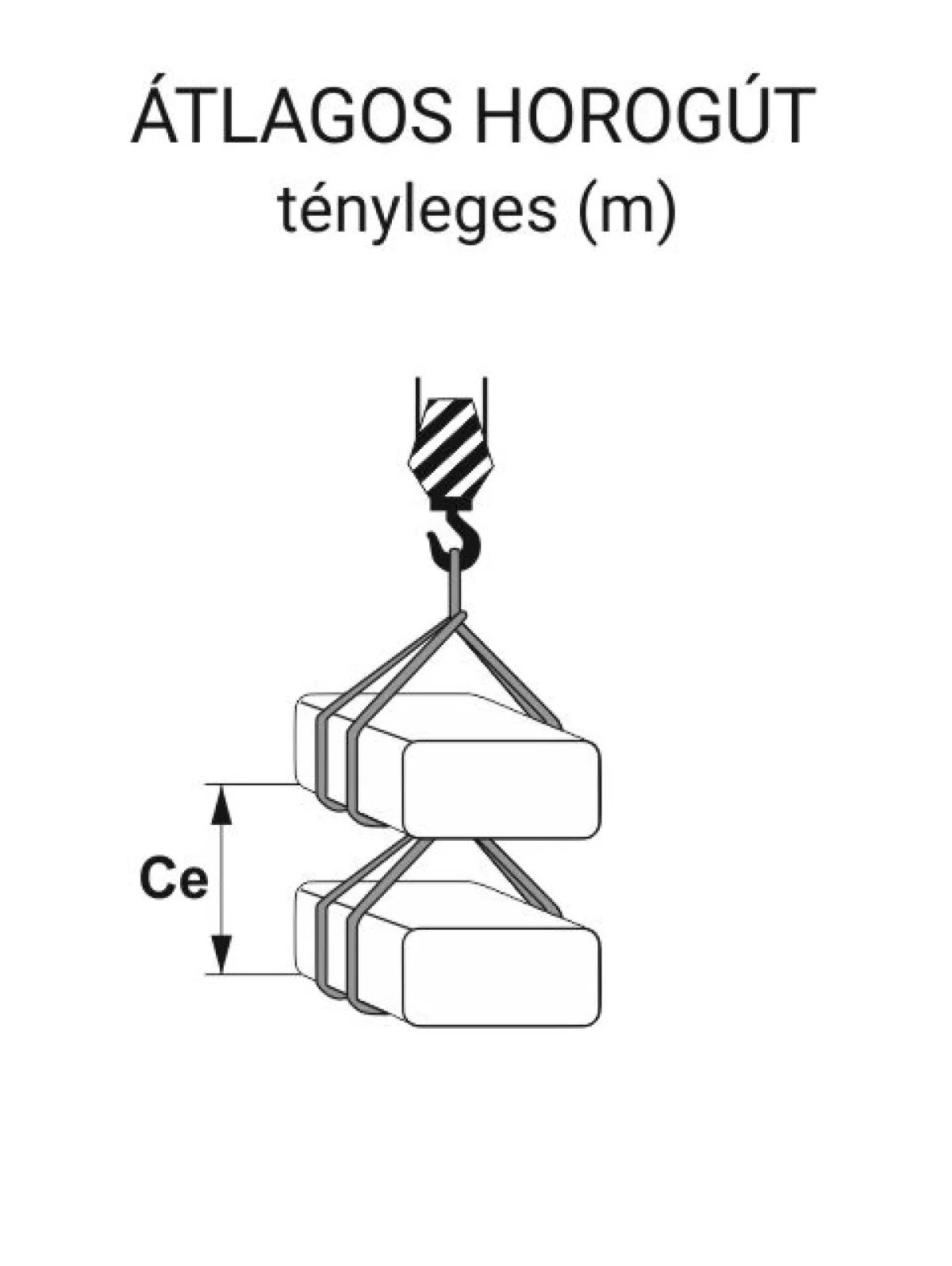

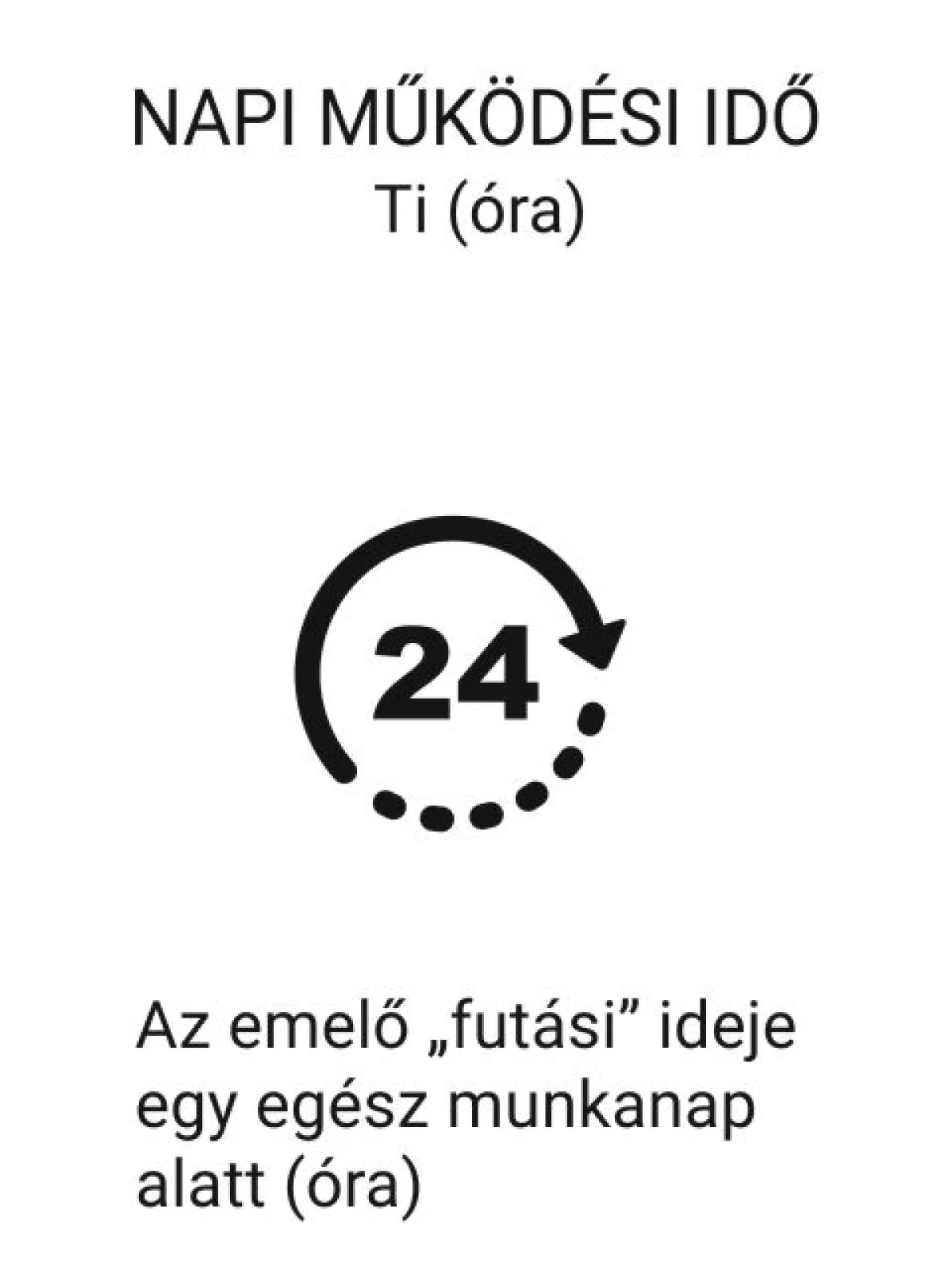

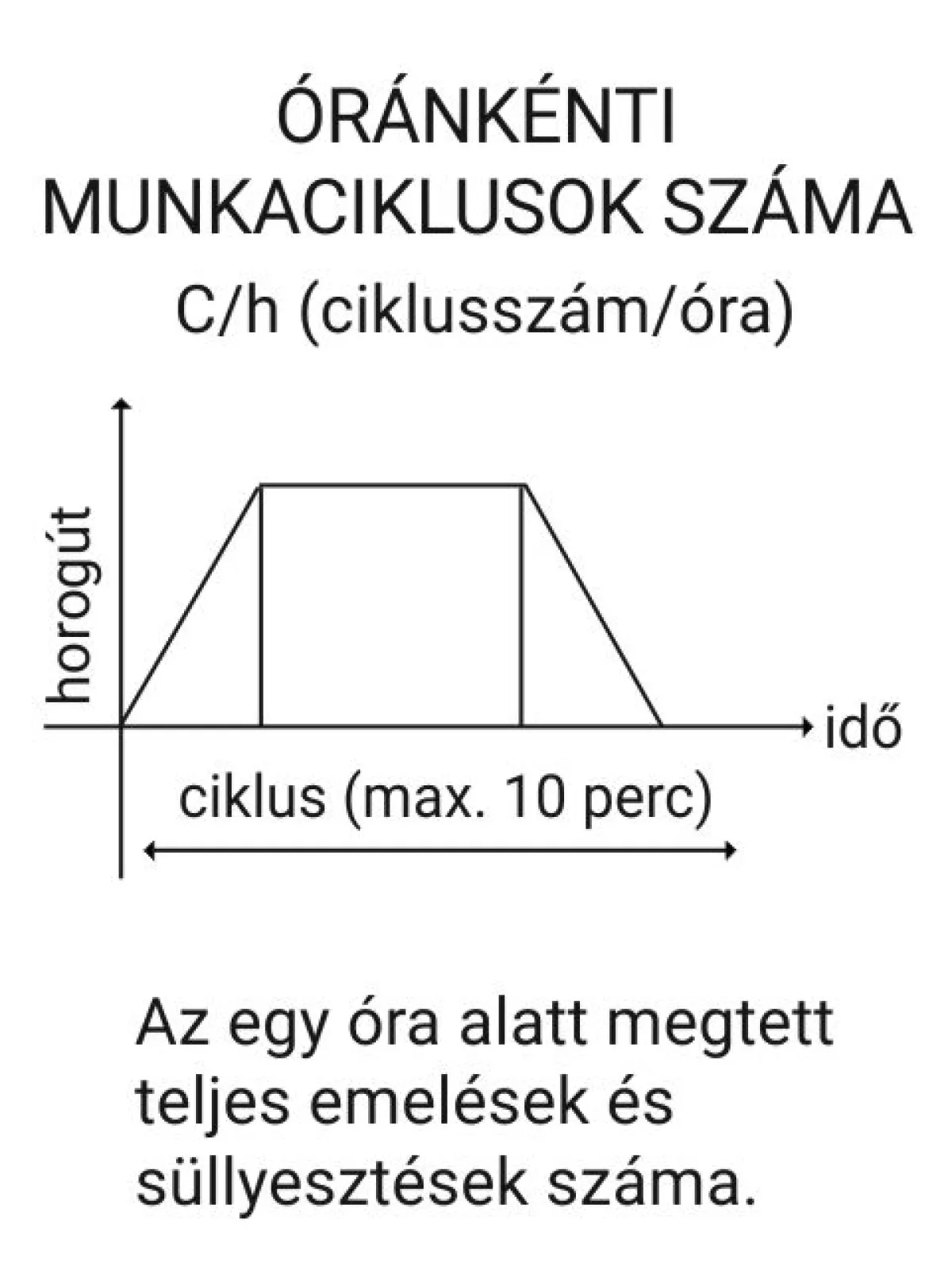

Az emelési műveletek esetében a művelet átlagos időtartama a következőképpen számítható: Tm (óra) = (Ce x C/h x Ti) / (30 x V)
A DMK EMELŐK %-OS MŰKÖDÉSI KORLÁTAINAK ARÁNYA A MECHANIZMUSOK ÜZEMI CSOPORTJAIHOZ VISZONYÍTVA A FEM 9.511/86 (ISO 4301-1:1988) NYOMÁN
|
Csoport FEM ISO) |
A napi működés átlagos időtartama - Tm = óra terheléssel |
Bekapcsolási idő % RI = |
Óránkénti kapcsolások száma A/h |
Óránkénti ciklusok száma C/h |
|||
| 1) Könnyű | 2) Közepes | 3) Nehéz | 4) Nagyon nehéz | ||||
| 1Bm (M3) | 2 | 1 | 0,5 | 0,25 | 25 | 150 | 25 |
| 1Am (M4) | 4 | 2 | 1 | 0,5 | 30 | 180 | 30 |
| 2m(M5) | 8 | 4 | 2 | 1 | 40 | 240 | 40 |
EGYLÁNCÁGAS VÁLTOZATOK
Kompaktabb kialakítás és nagyobb horogút, mivel az alsó horogszerelvény kisebb méretű, mint a kétágú változatnál, és a láncgyűjtő is kisebb; nagyobb biztonság a kezelő számára, aki a horoghoz és a lánchoz érhet anélkül, hogy fennállna a behúzás és összezúzás veszélye; nagyobb megbízhatóság, kevesebb karbantartás és alacsonyabb üzemeltetési költségek, mivel nem fordulhat elő lánccsavarodás miatti elakadás, a láncot nem koptatja a visszavezetés, és az alsó blokkban nincsenek cserélendő mozgó alkatrészek; nagyobb használati rugalmasság.

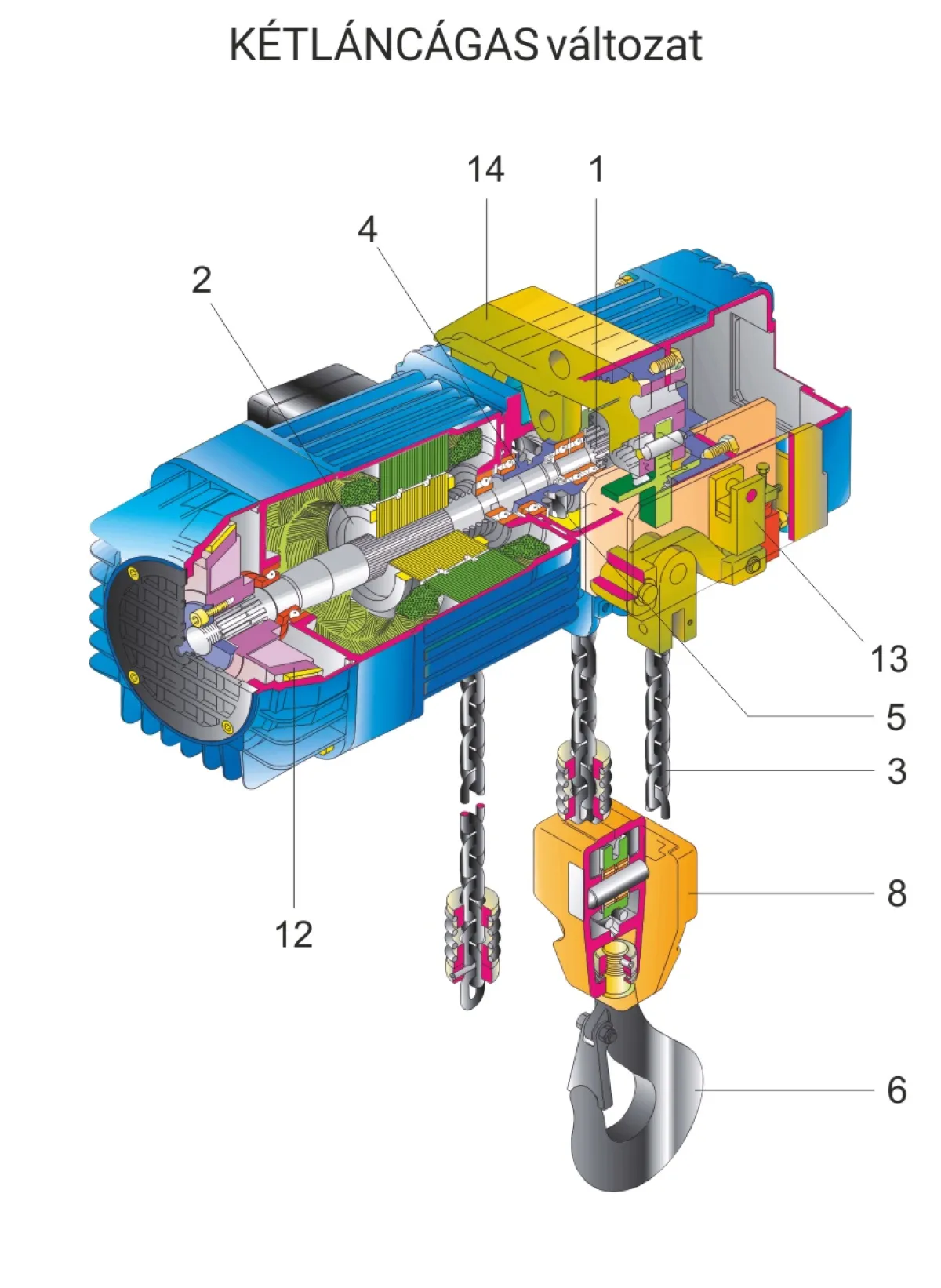

KÉTLÁNCÁGAS VÁLTOZATOK
Ez a megoldás a teljes rendszer gazdaságosságát célozza, nagyobb terhelések esetén is. Kialakítása lehetővé teszi túlterhelésgátló és végálláskapcsolók egyszerű beépítését és alkalmas a nagy igénybevételű alkalmazásokhoz. Nem igényli a teherhordó szerkezet felesleges túlméretezését, optimalizált láncméret és költségek jellemzik.
Üzemi működtetési hőmérséklet minimuma -10°C; maximuma + 40°C;
Maximális relatív páratartalom: 80%
Maximális tengerszint feletti magasság: 1000 m
A gépet beltérben, jól szellőző helyen, maró gőzöktől, savas füsttől, sóködtől mentes környezetben kell elhelyezni
Az emelőgép által kibocsátott hangnyomásszint teljes terhelés esetén mindig kisebb, mint 85 dB
A környezeti jellemzők, mint például a hang fémszerkezeteken keresztüli átvitele, a kombinált gépek és falak által okozott visszaverődés nem szerepelnek a megadott szintben.
Ha az emelőt elektromos vezérléssel látják el, a mozgásokat a következőképpen is lehet aktiválni:
1. Kisfeszültségű vezérlés 48V - 50Hz váltakozó feszültségen, ideértve: a kisfeszültségű tápegység a vezérlőáramkörök, a hálózati kapcsoló, az emelő- és villamos haladó motorok vezérlésére szolgáló kapcsolók, a transzformátor védőbiztosítékai és a segéd- és teljesítményáramkörök csatlakoztatására szolgáló csatlakozóelemek. Az alkatrészek IP 55 védettségű, ütésálló hőre lágyuló műanyagból készülnek, zárt dobozban vannak. A készülékek az emelőmotor oldalára vannak felszerelve.
2. Közvetlen vezérlés: közvetlen vezérlés hálózati feszültséggel, kizárólag az elektromos emelő vezérléséhez, emelő és süllyesztő funkciókhoz. Egy nyomógombos kezelőfelületből áll, amely megszakítja és közvetlenül kapcsolja a tápvezetéket.
Mindkét változatban a kezelőszerveket a függesztett nyomógombos, ergonomikus formájú, önkioltó (égésgátló), ütésálló, vízálló, hőre lágyuló műanyagból készült, IP 65 védettségű kezelőegység működteti. A vészleállító funkció egy gombafejes kapcsolóval készül, amely egy szándékos kioldási művelet segítségével a vezérlőáramkört előre pozícióba helyezi. A nyomógombos függőkapcsolót egy többeres elektromos kábel köti össze az emelővel, amelyet - szakadás ellen - tehermentesítő fém alkatrészekkel erősítenek meg.
IP55 védelem - "F" szigetelési osztály
DMK 1-2-3-4 fék: IP23
Végálláskapcsoló: IP65 védelem - 500 V maximum átütési feszültségig
Vezetékek: IEC 20/22 II 450/750 V maximum feszültségig
Nem szabványos védelmi megoldások és szigetelések külön ajánlatkérésre és rendelésre
A DMK elektromos láncos emelőket a következő váltakozó árammal történő működtetésre tervezték:
háromfázisú 400 V - 50Hz, az IEC 38-1 szabvány szerint
egyfázisú 230 V +/- 5% - 50 Hz. (DMK 1-2-3 emelőhöz egysebességes és legfeljebb 800 kg teherbírással külön kérésre opciósan lehetséges)
Kérésre nem szabványos feszültséggel és frekvenciákkal is rendelhető.

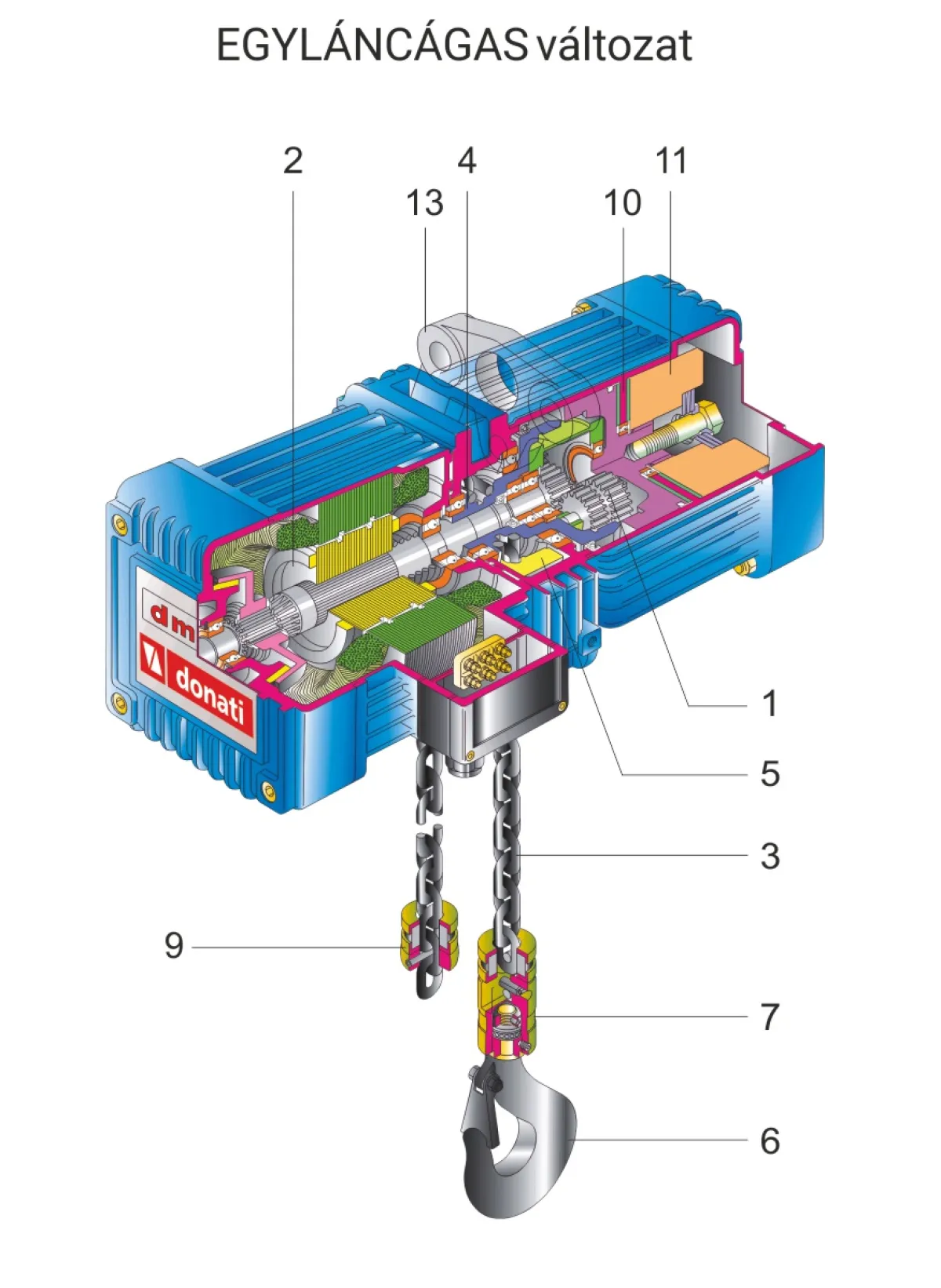

1. HAJTÓMŰ
Epiciklikus szerkezetű, hőkezelt, nagy ellenállású acélkerekekkel ellátott, golyóscsapágyakon nyugvó, olajfürdőben kent reduktoros hajtómű.
A ház sugárirányú lamellás szerkezetű és alumíniumötvözetből készül a hőelvezetés javítása érdekében.
2. MOTOR
A kúpos fék tengelyirányú mozgása lehetővé teszi a gyors és megbízható mechanikus fékezést.
A fékbetét azbesztmentes. Aszinkron háromfázisú, egysebességes emelőkhöz, pólusváltós kivitel kétsebességes emelőkhöz.
3. LÁNC
A láncok kalibráltak és nagyszilárdságú acélból készültek, kiváló dinamikai stabilitással, 80 kg/mm szilárdsági osztályú anyagból,
legfeljebb 10%-os szakadási nyúlással. A figyelembe vett biztonsági tényező mindig nagyobb, mint 5.
A láncra alkalmazott hő- és horganykezelések nagyfokú kopás-, öregedési és korrózióállóságot biztosítanak.
4. TEHERVISELŐ LÁNCKERÉK
A lánckerék hőkezelt, öt zsebbel rendelkezik és mechanikusan nagy pontosságú automata gépeken megmunkált.
A lánckerék hajtja a láncot, biztosítva a tökéletes láncmozgást.
5. LÁNCVEZETŐ
A láncvezető a láncszemek be- és kivezetéséhez szolgál a zsebekbe, emeléskor és leeresztéskor.
6. HOROG
A horog nagy szilárdságú acélból készült, egy támasztócsapágyon elfordítható és rugós kiakadásgátló szerelvénnyel van ellátva,
amely megakadályozza a teher kiakadását.
7. ALSÓ HOROGEGYSÉG (EGYLÁNCÁGAS EMELŐKNÉL)
A láncot ez köti össze az elforgató horoggal. Acélból készül, és egy hőkezelt, a lánc rögzítésére szolgáló, megfelelő keresztmetszetű csapszeggel van ellátva.
8. ALSÓ HOROGEGYSÉG (KÉTLÁNCÁGAS EMELŐKNÉL)
Öntött alumíniumból készült, teljesen zárt, nagy szilárdságú hőkezelt acél tárcsával van felszerelve, amely a lánc befogadására alkalmas zsebekkel rendelkezik.
9. LÁNCVÉG ÜTKÖZŐ
Az ütközőket a lánc szabadon leereszkedő és emelkedő szakaszaira szerelik fel az egyláncágas emelőkön.
Az emelő mozgásának végállásaként működnek, kovácsolt acélból készülnek, és ütéscsillapító betéttel vannak ellátva.
10. KAPCSOLÓ EGYSÉG (EGYLÁNCÁGAS EMELŐKNÉL)
Ez egy biztonsági eszköz, egy fel-le végálláskapcsoló. Túlterhelés elleni védelemként is működik.
A tengelykapcsoló tárcsák azbesztmentesek és Belleville-alátétrendszerrel vannak előfeszítve.
11. BALANCER (EGYLÁNCÁGAS EMELŐKNÉL)
A balanszírozó a tengelykapcsoló berendezéshez csatlakozik, és biztosítja az emelő kiegyensúlyozását.
Elnyeli a tengelykapcsoló mozgása során keletkező hőt.
12. DMK 2-3-4 FÉK
A 2-3. és 4. méretnél a motorba szerelt fék ventilátorral van ellátva, amely biztosítja a fék és a motor hűtését.
A fékfelület nagyfokú ferdesége lehetővé teszi a fék tökéletes kioldását még a legnehezebb munkakörülmények között is.
A fék beállítása könnyen végrehajtható, mivel kívülről, beállítógyűrű segítségével végezhető el.
14. FÜGGESZTÉS
Alapkivitelben szemes szerelvénnyel készül. Külön kérésre készülhet horgos, vagy akár 90°-os szemescsavaros kivitelben is.
VÉGÁLLÁSKAPCSOLÓK
A kétláncágas emelőkhöz alapfelszereltség. Igény szerint az egyláncágas emelőkhöz is rendelhető.
Korlátozza a horog fel- és leereszkedési útját. Két precíziós mikrokapcsolóból áll, amelyek a "lassú pozitív nyitás" elve
szerint üzemelnek, és az emelőmotor vezérlőberendezésének segédáramkörében működnek.
LÁNCGYŰJTŐ
A láncgyűjtő doboz a lánc lefutó szakaszának tartására szolgál. Különböző méretekben kapható a horog útja alapján.
Ütésálló műanyagból készül és szabad mozgást lehetővé tevő felfüggesztésekkel van ellátva.
