Kötélfeszítők

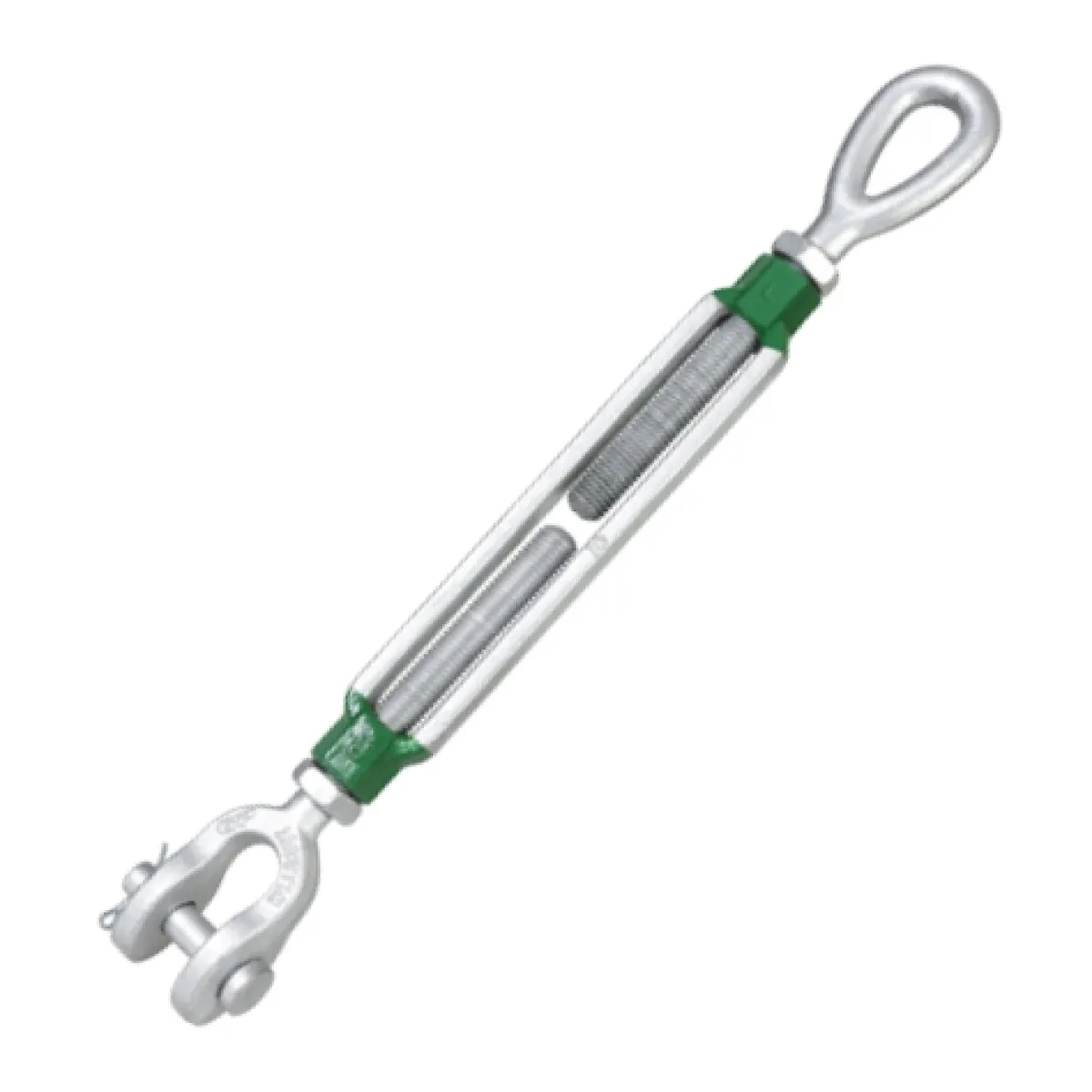

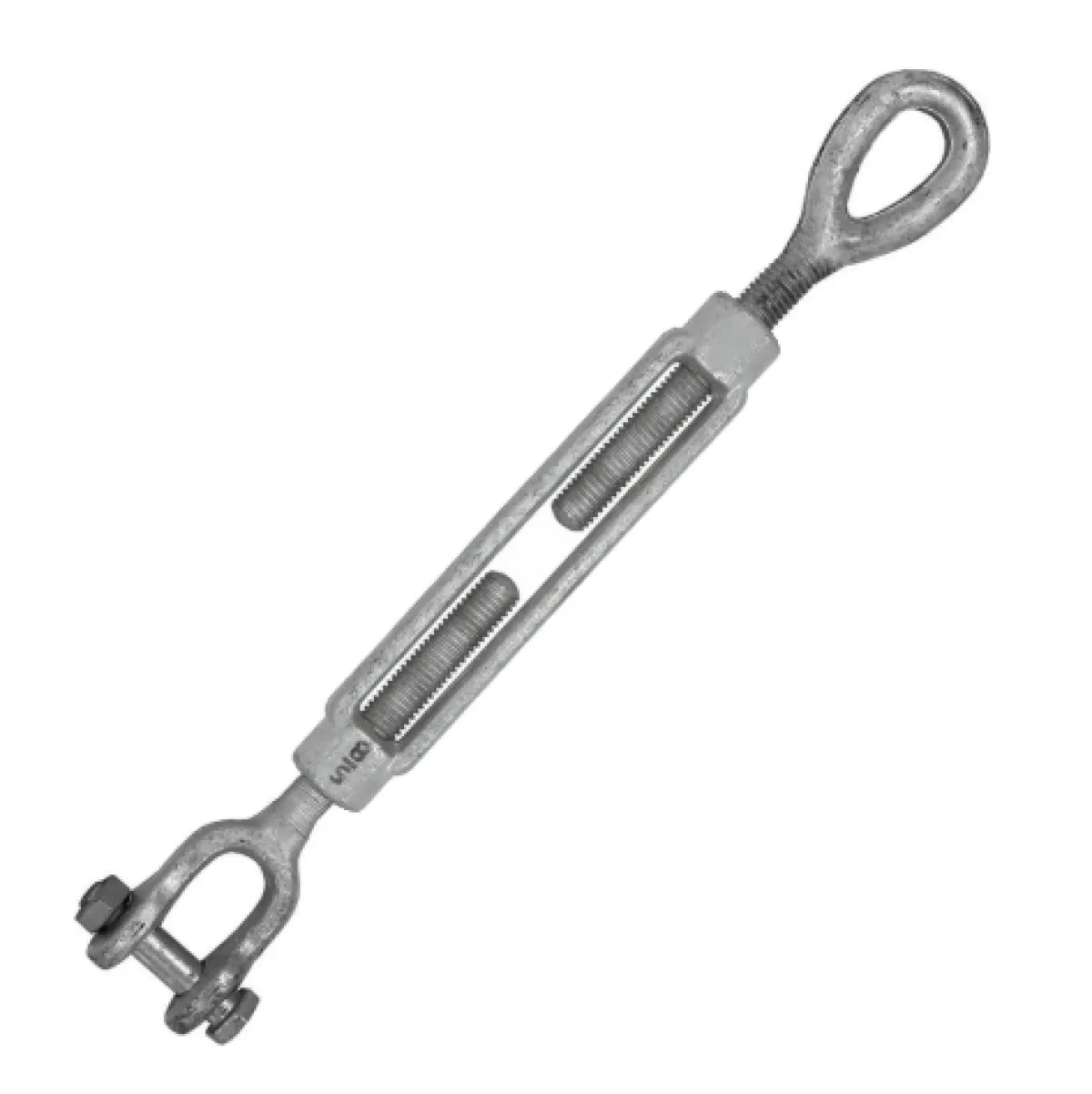

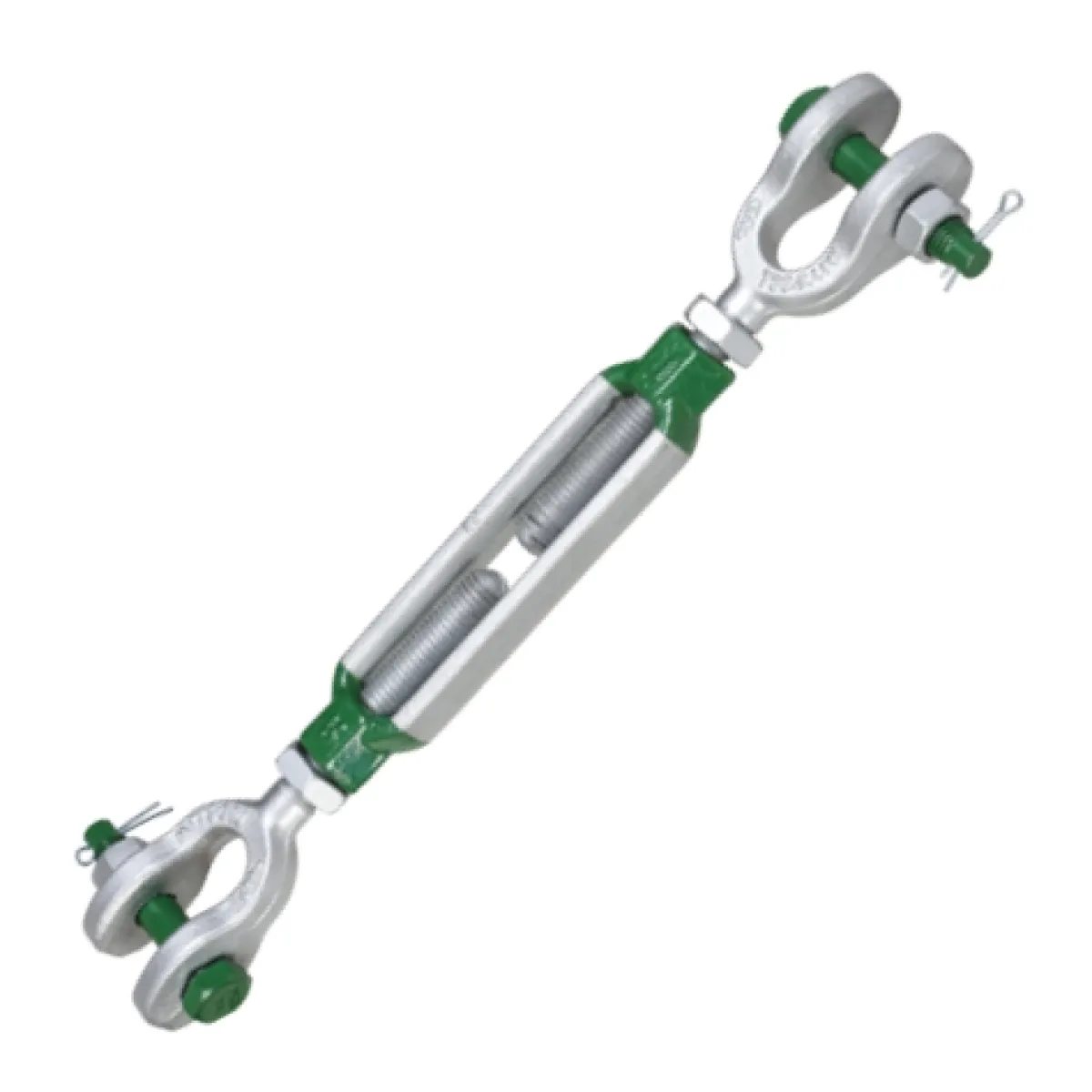

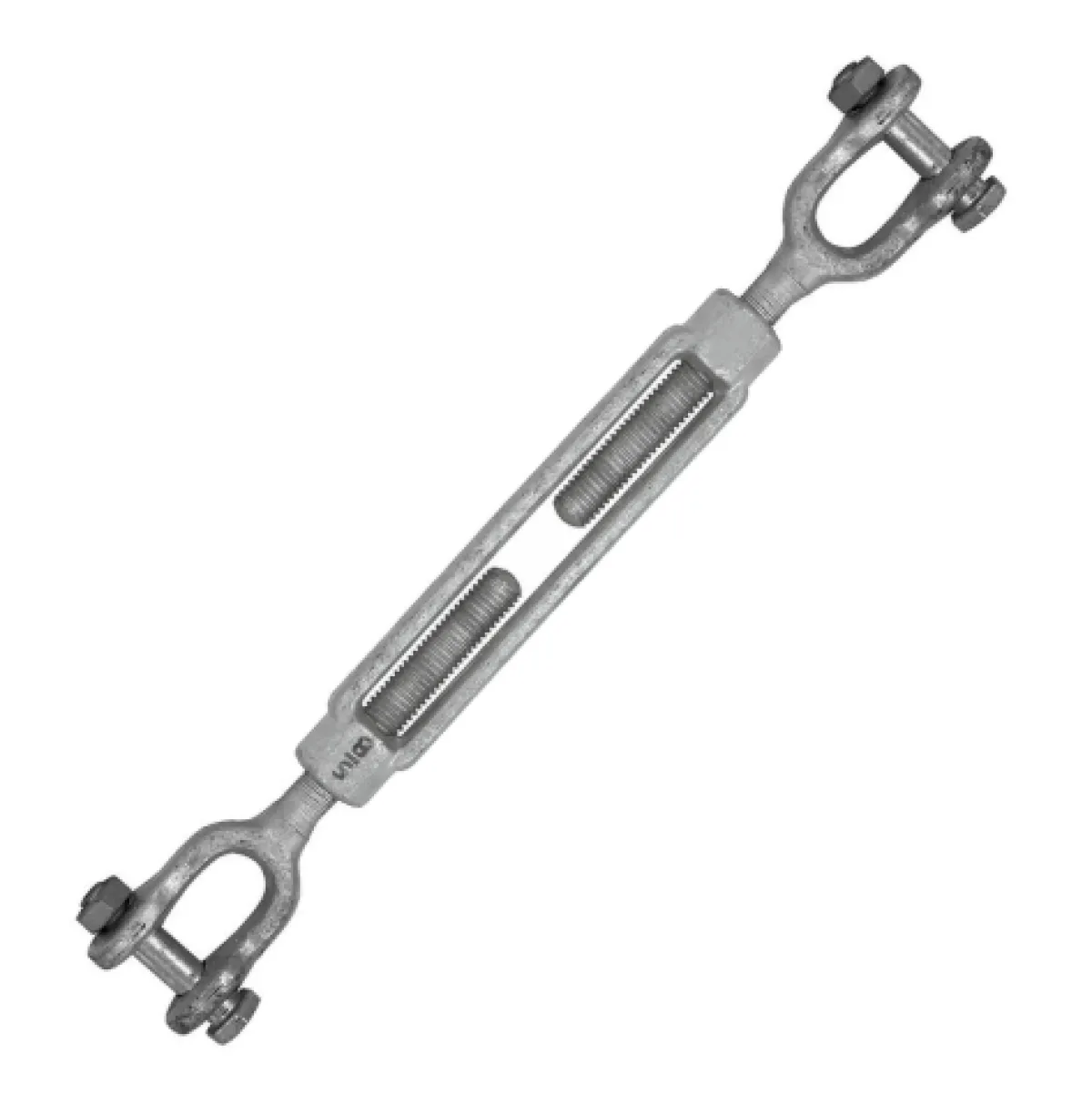

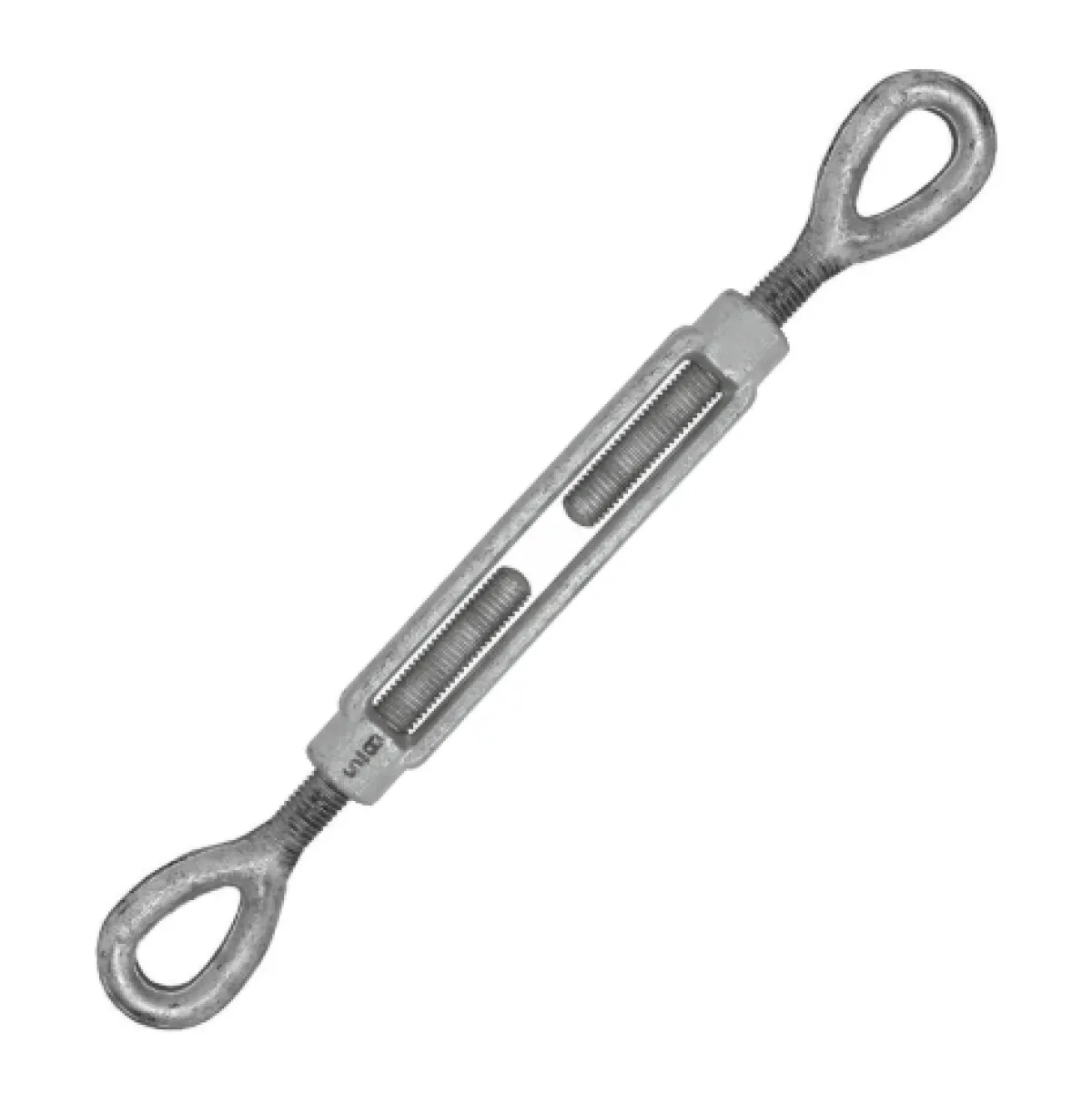

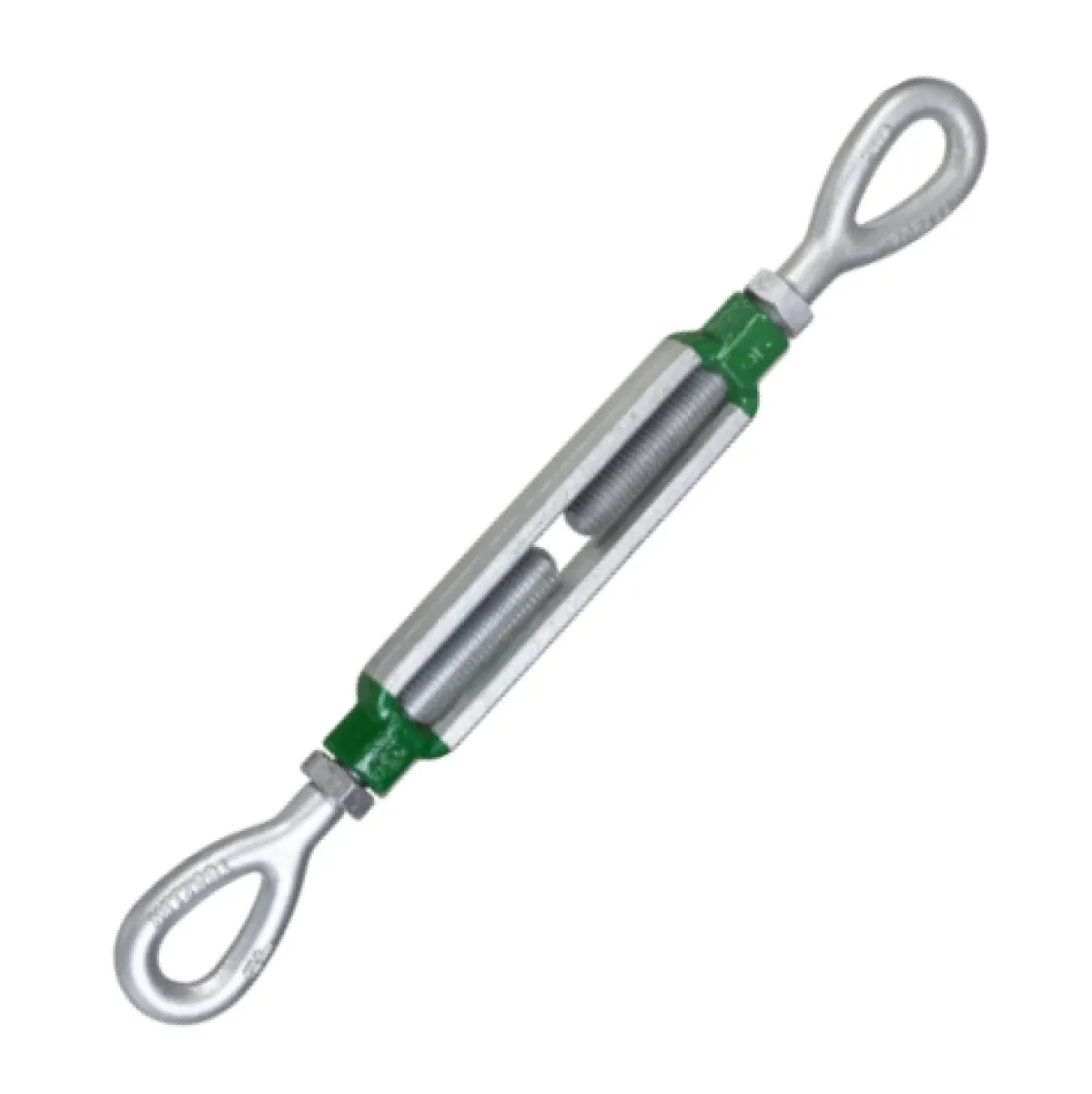

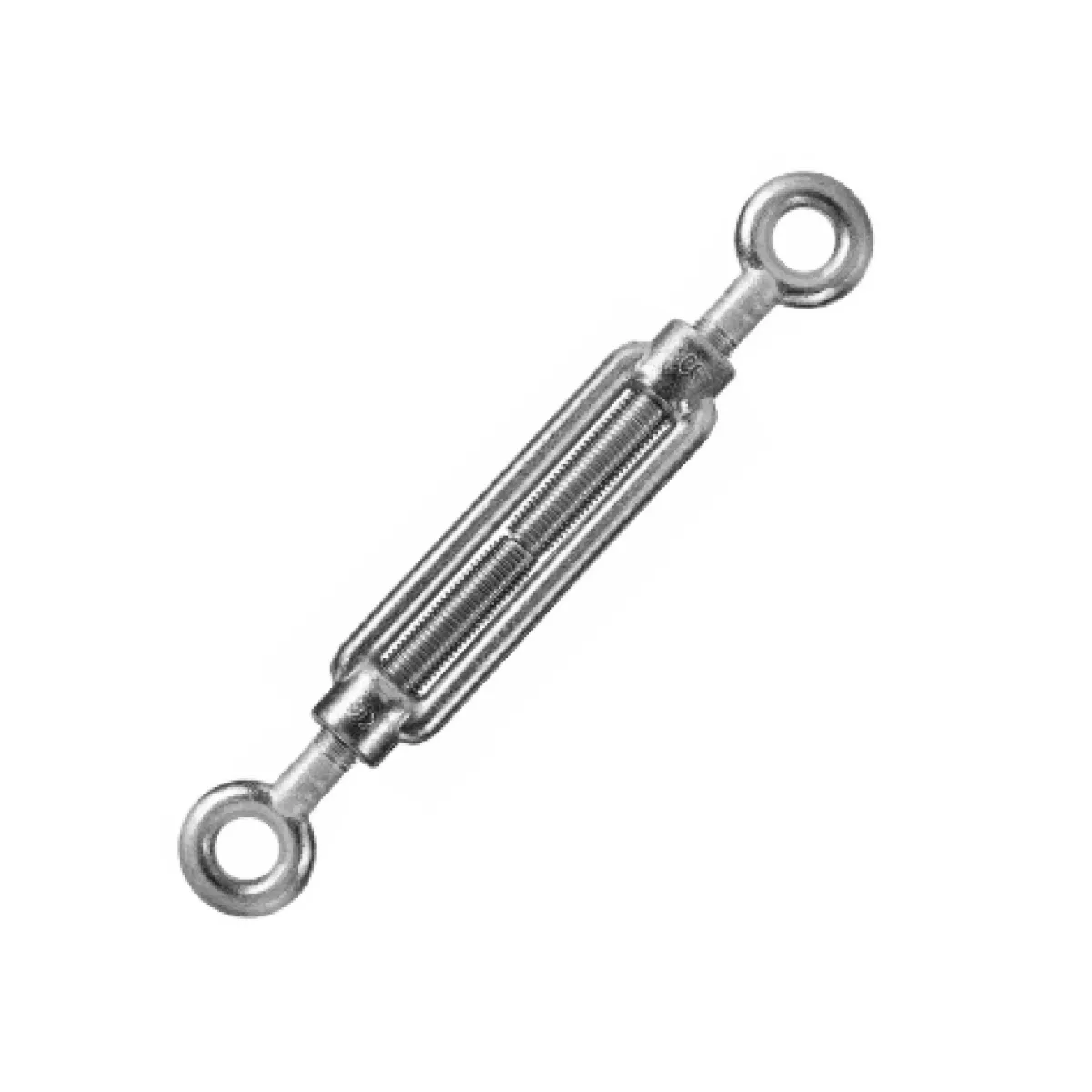

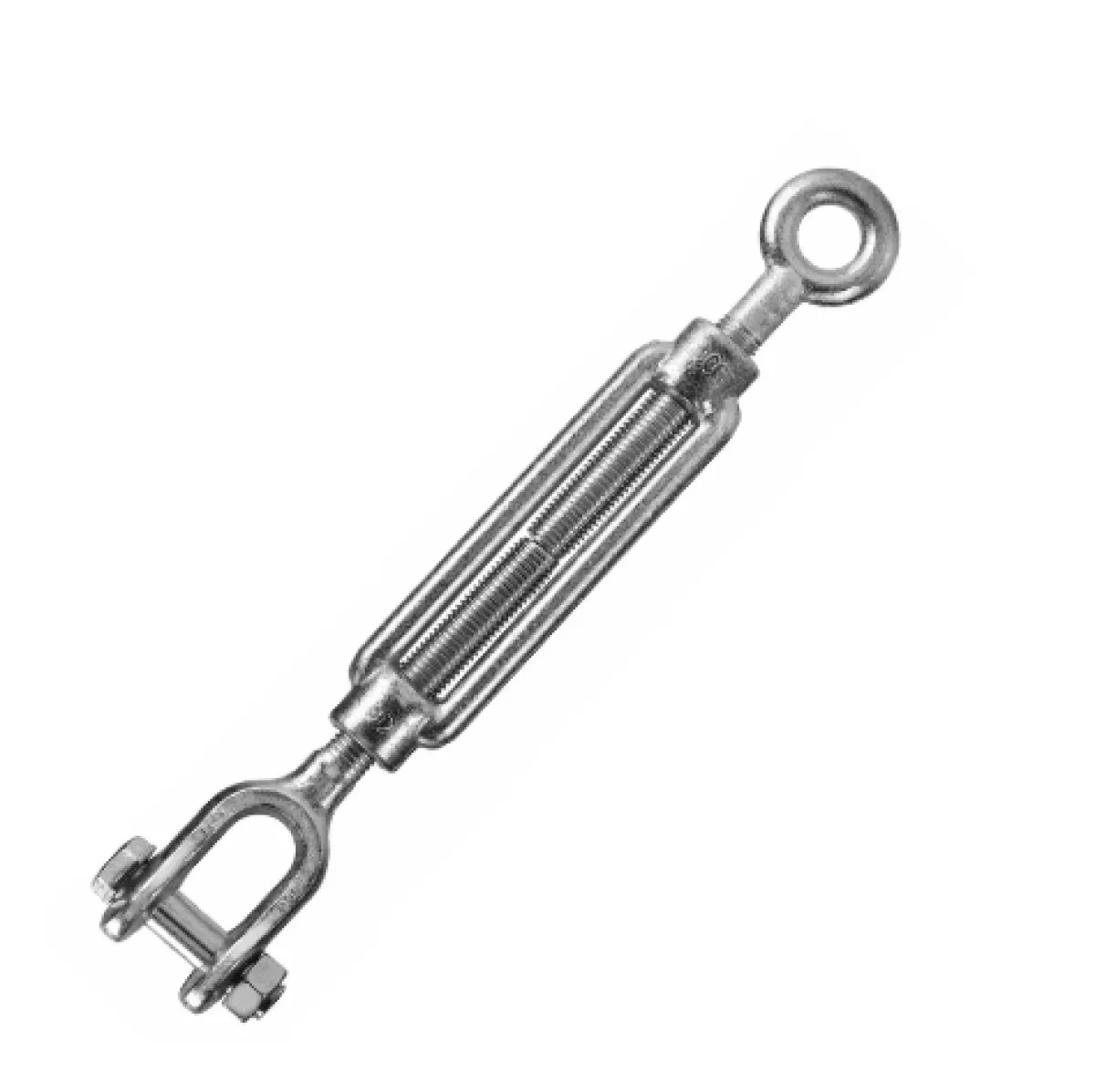

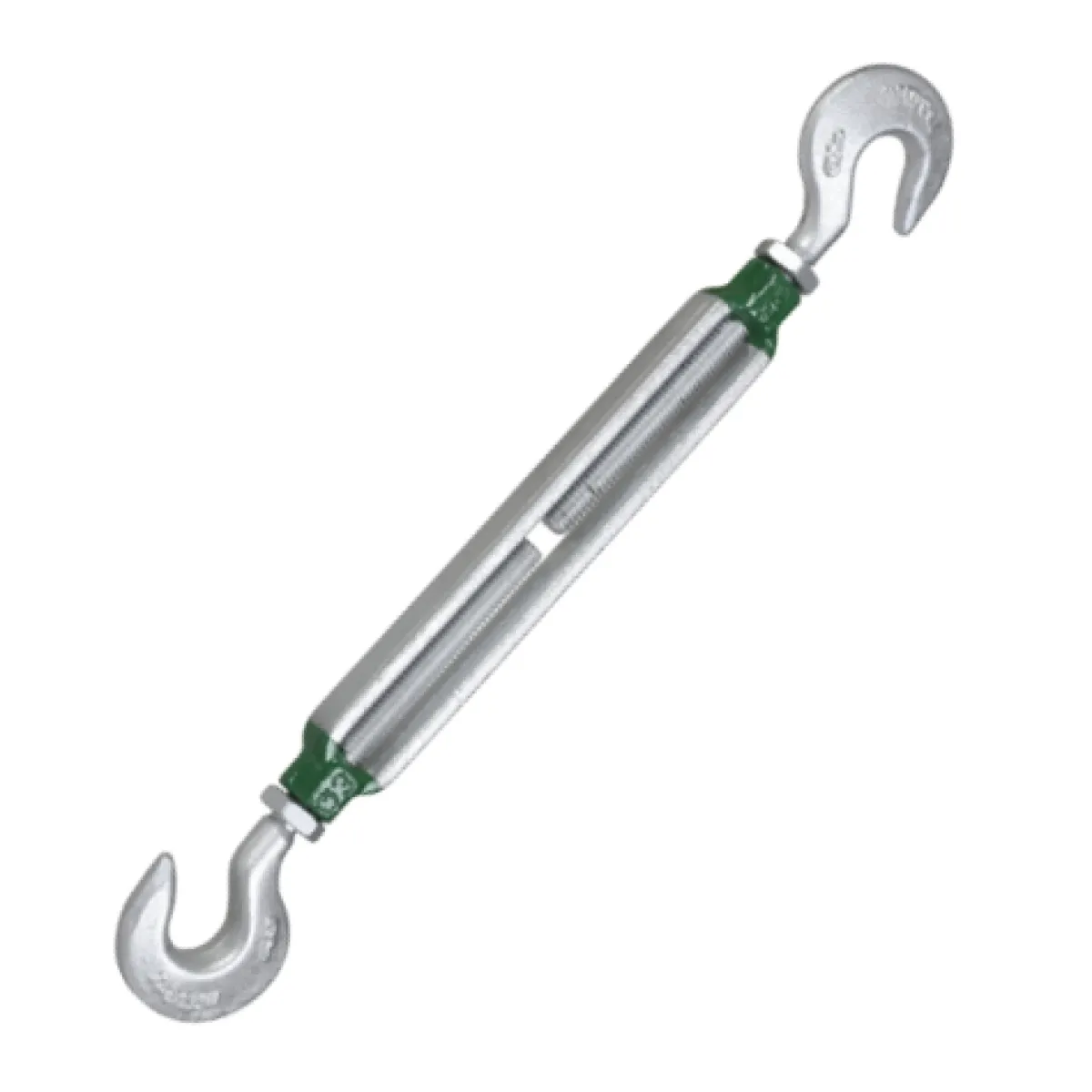

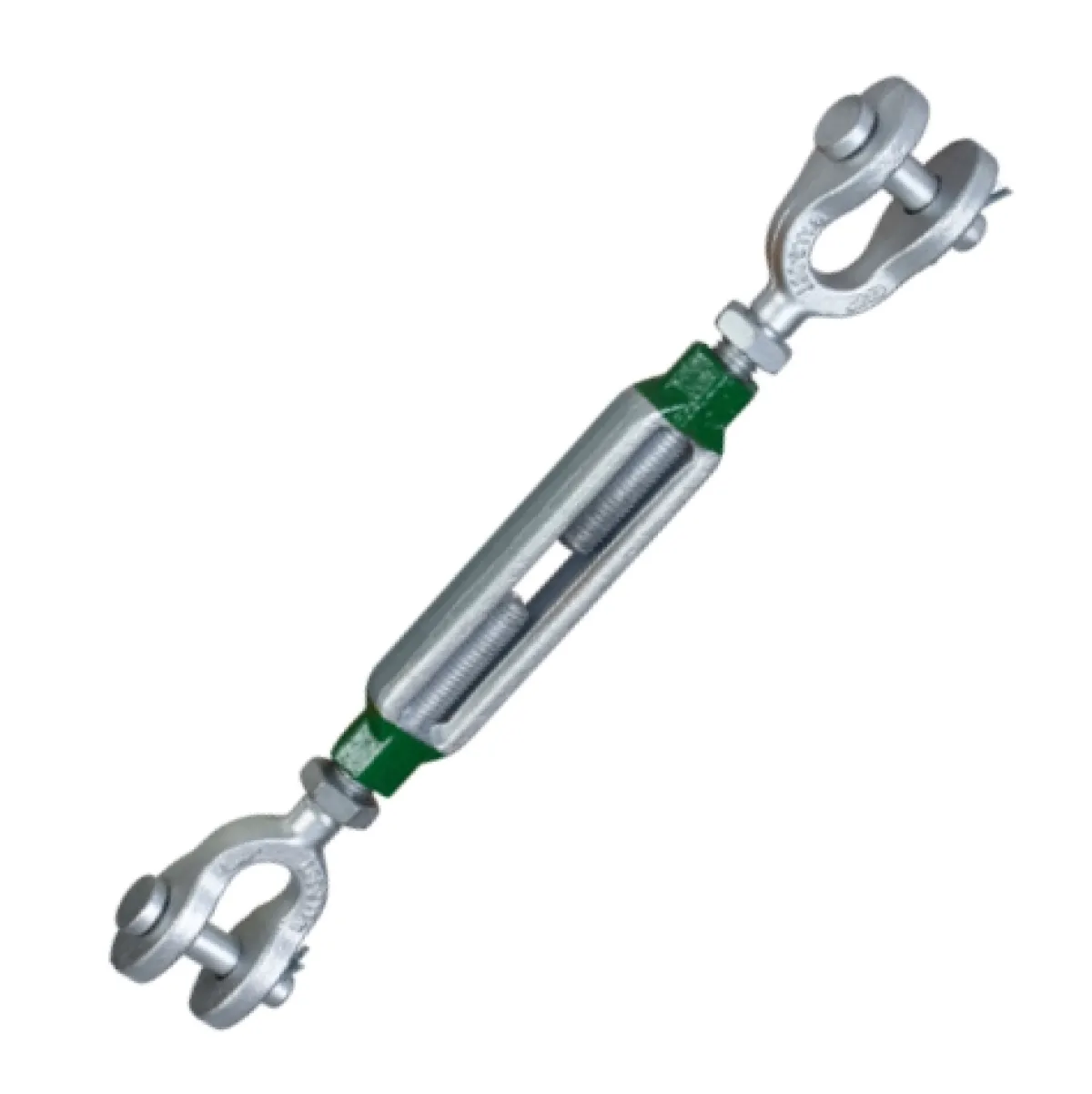

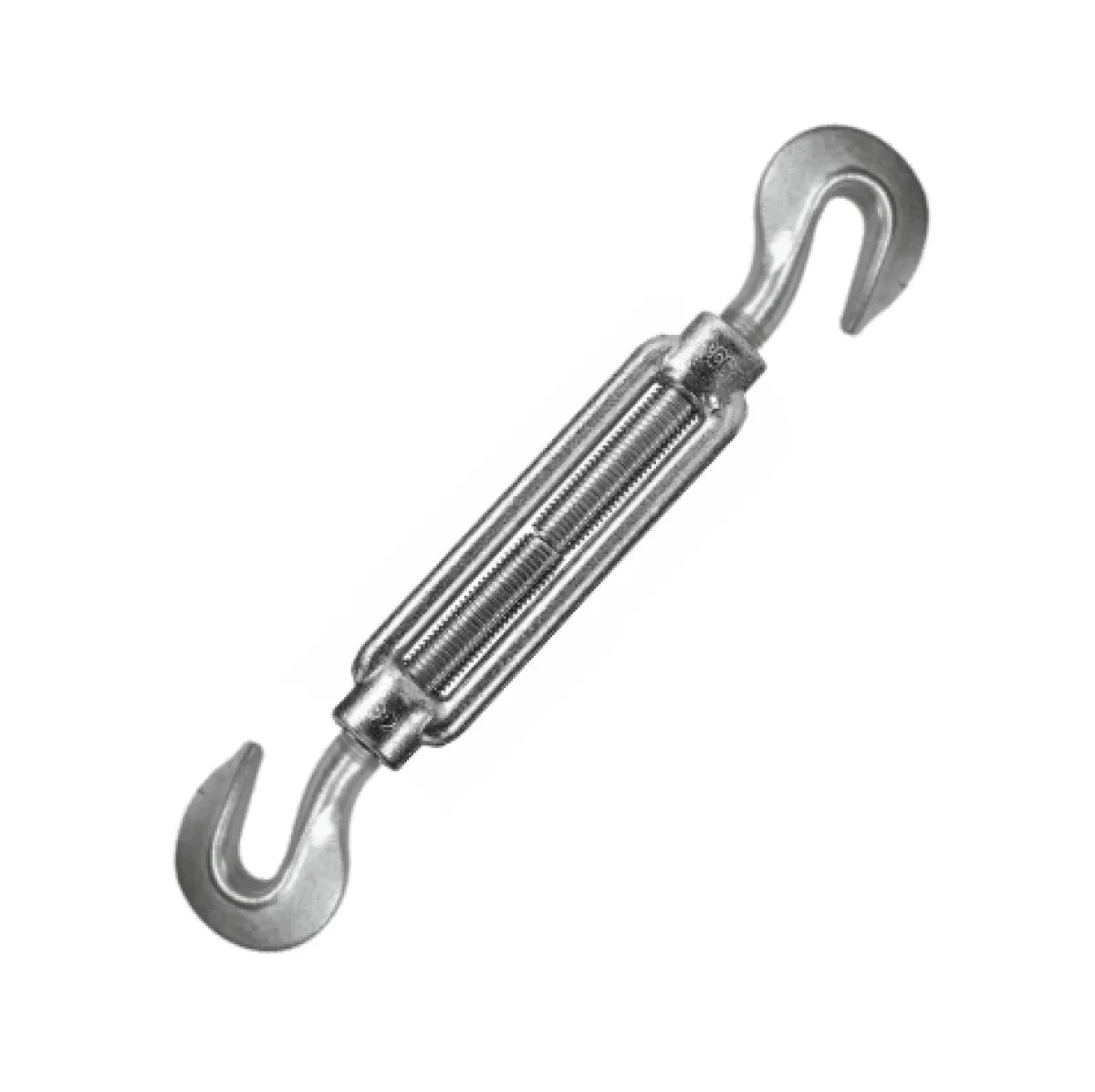

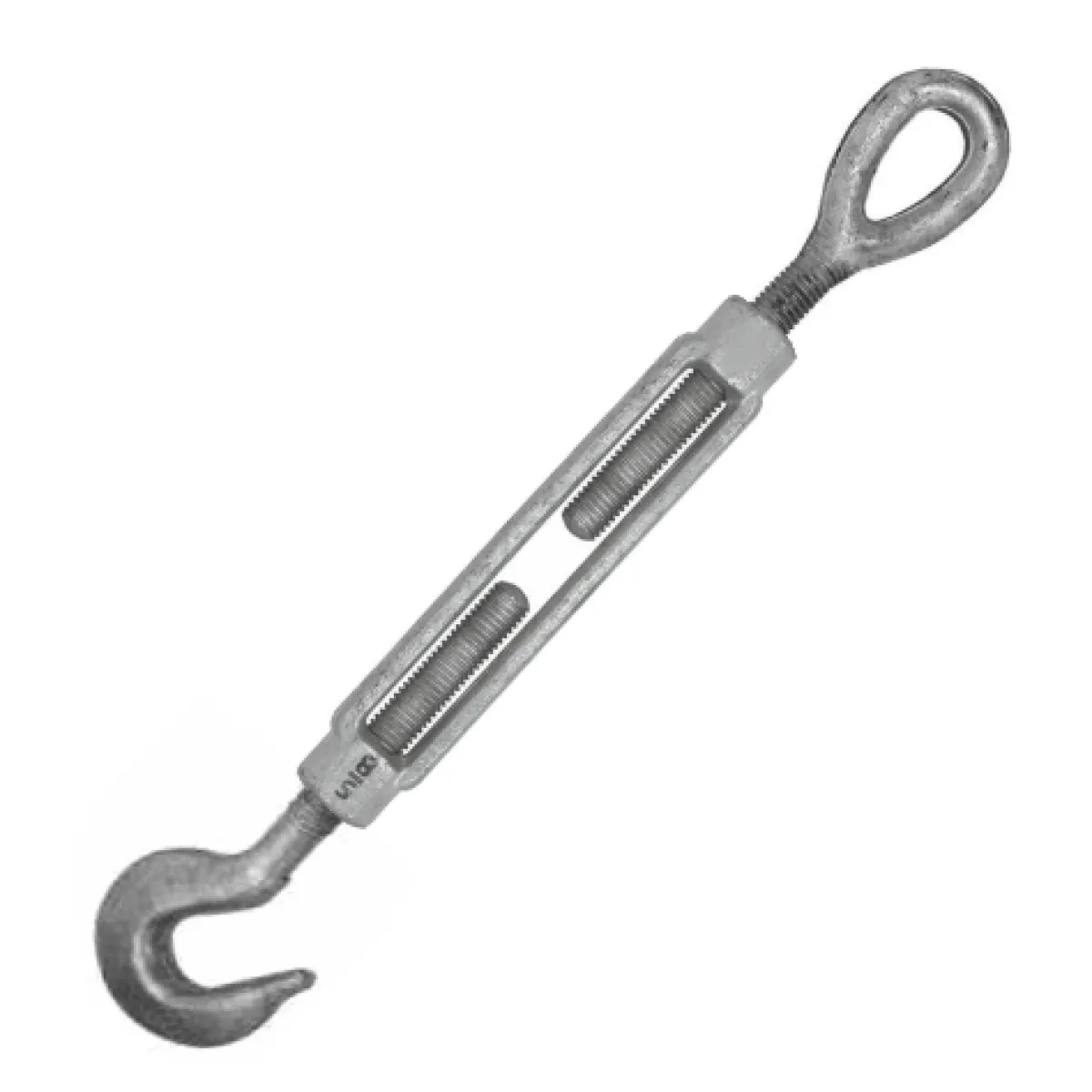

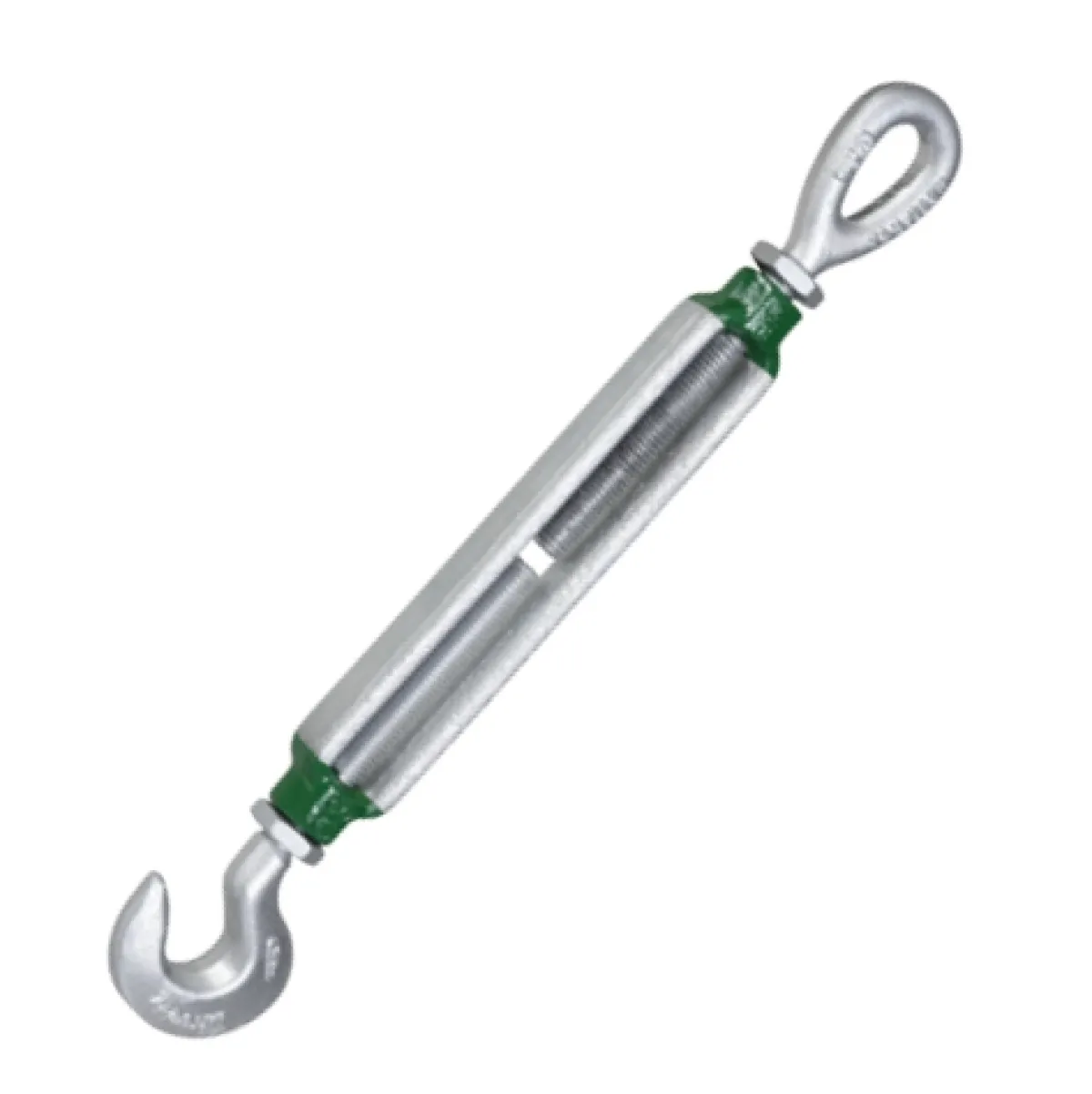

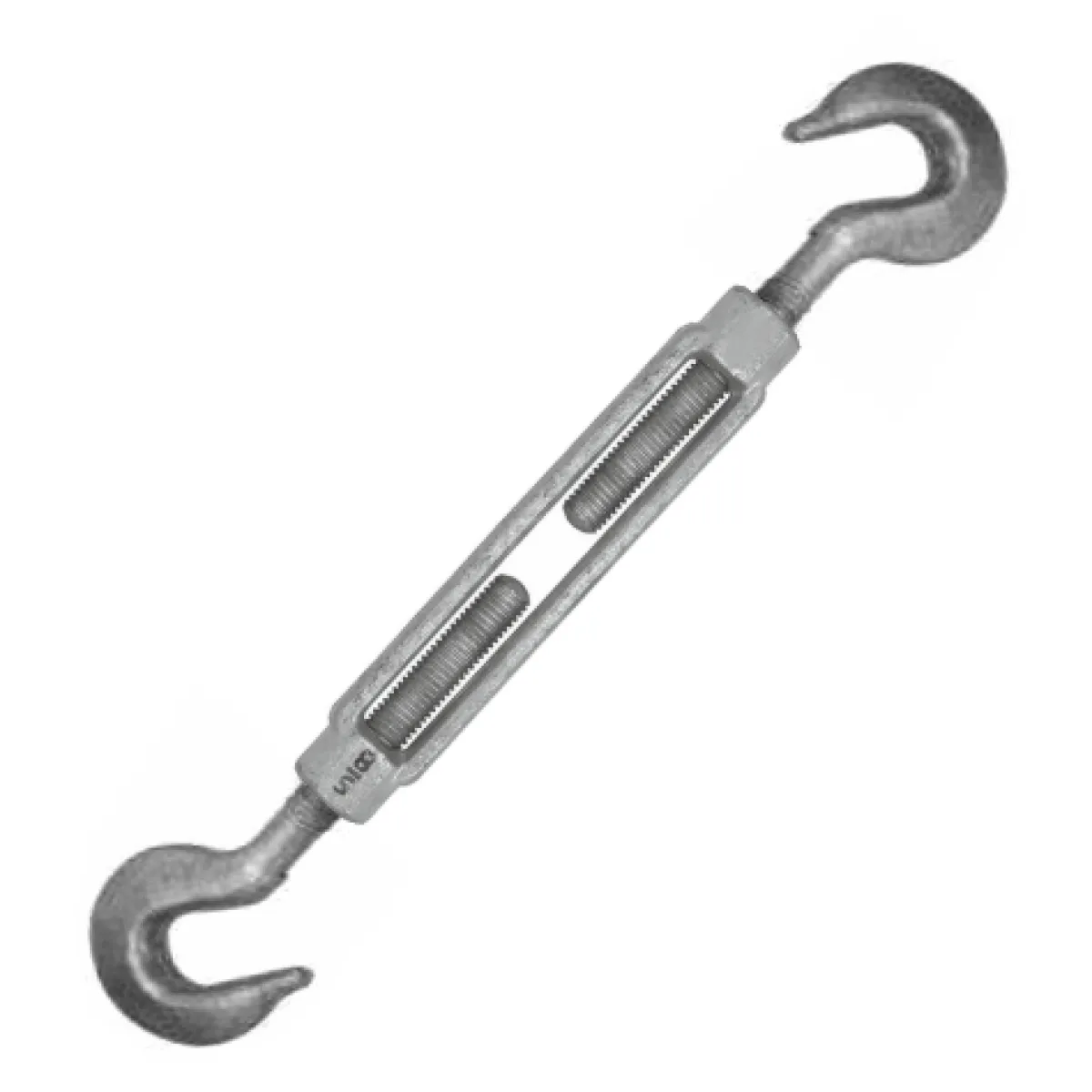

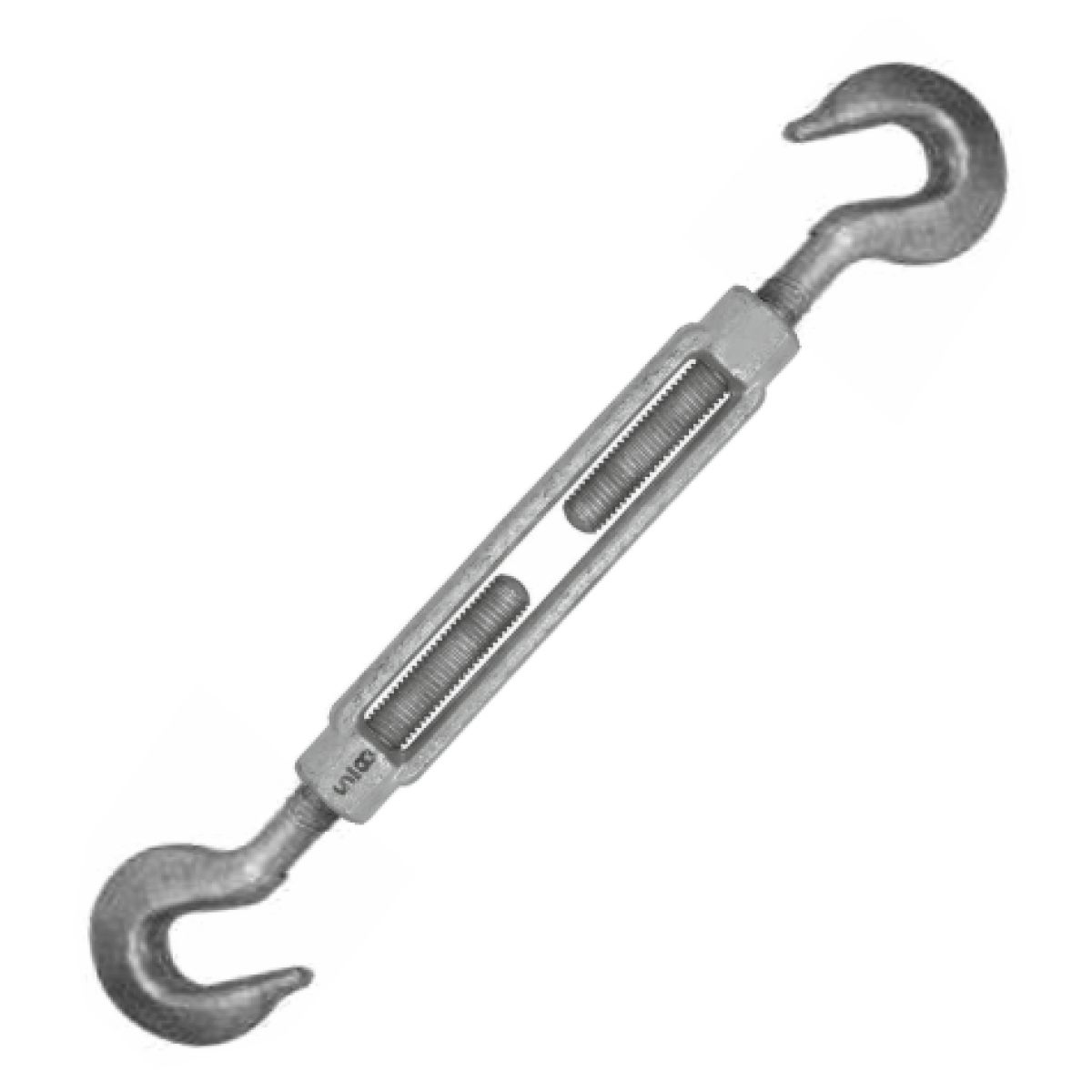

A Texem™ a statikai rendszerek, feszített tartószerkezetek és ipari emelőberendezések biztonságos rögzítéséhez kínál magas szakítószilárdságú kötélfeszítő csavarzatokat és tartozékokat. Termékkínálatunk a legkülönbözőbb végződésekkel (szemes-szemes, szemes-villás, szemes-horgos, horgos-horgos és villás-villás kialakítások) érhető el, biztosítva a precíz és fokozatmentes utólagos állíthatóságot. Nagy üzemi terhelések, vibrációnak kitett környezet vagy dinamikus hatások esetén a szigorúan bizonylatolt, prémium hüvelykmenetes Green Pin® vagy HW feszítő csavarzatok beépítését biztosítjuk.

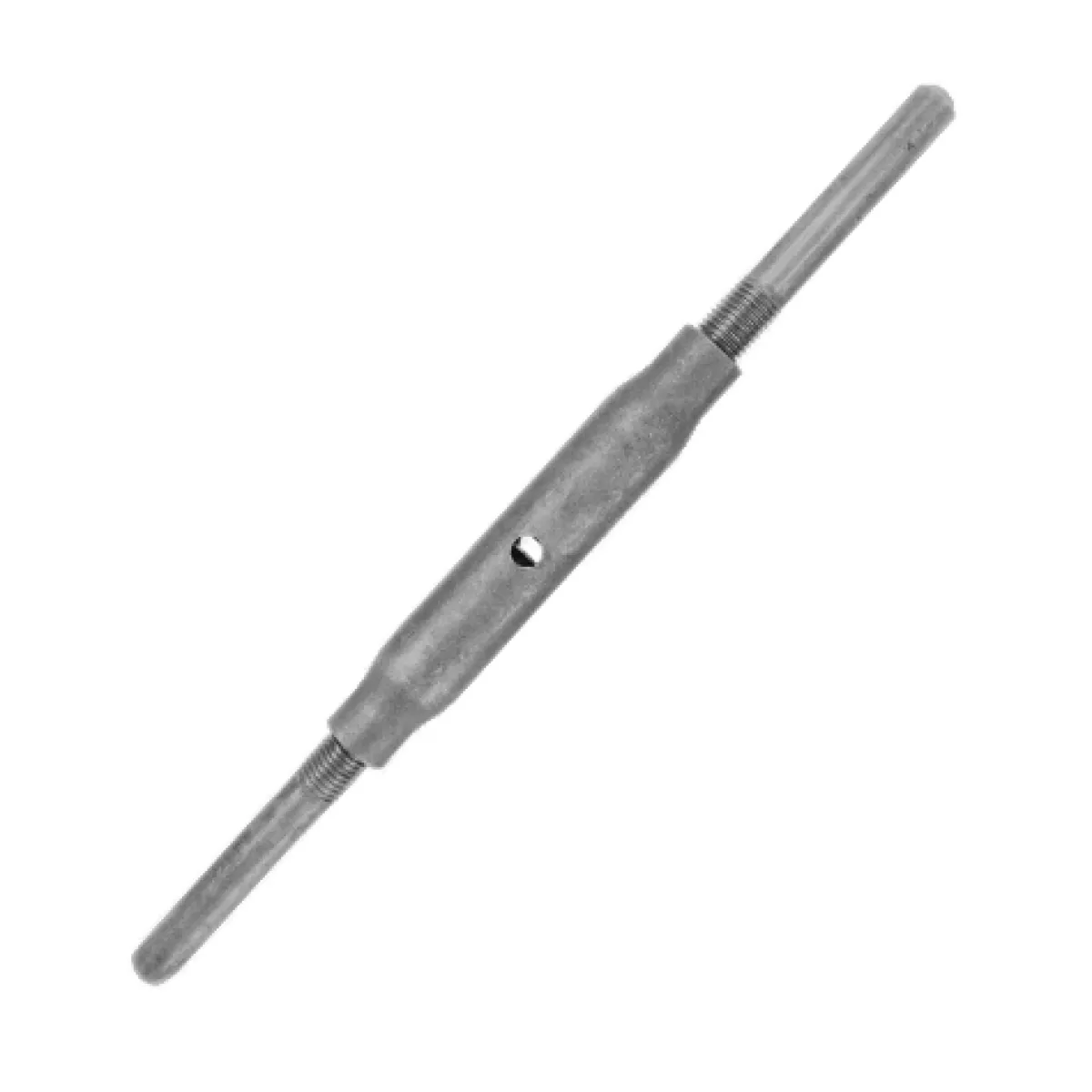

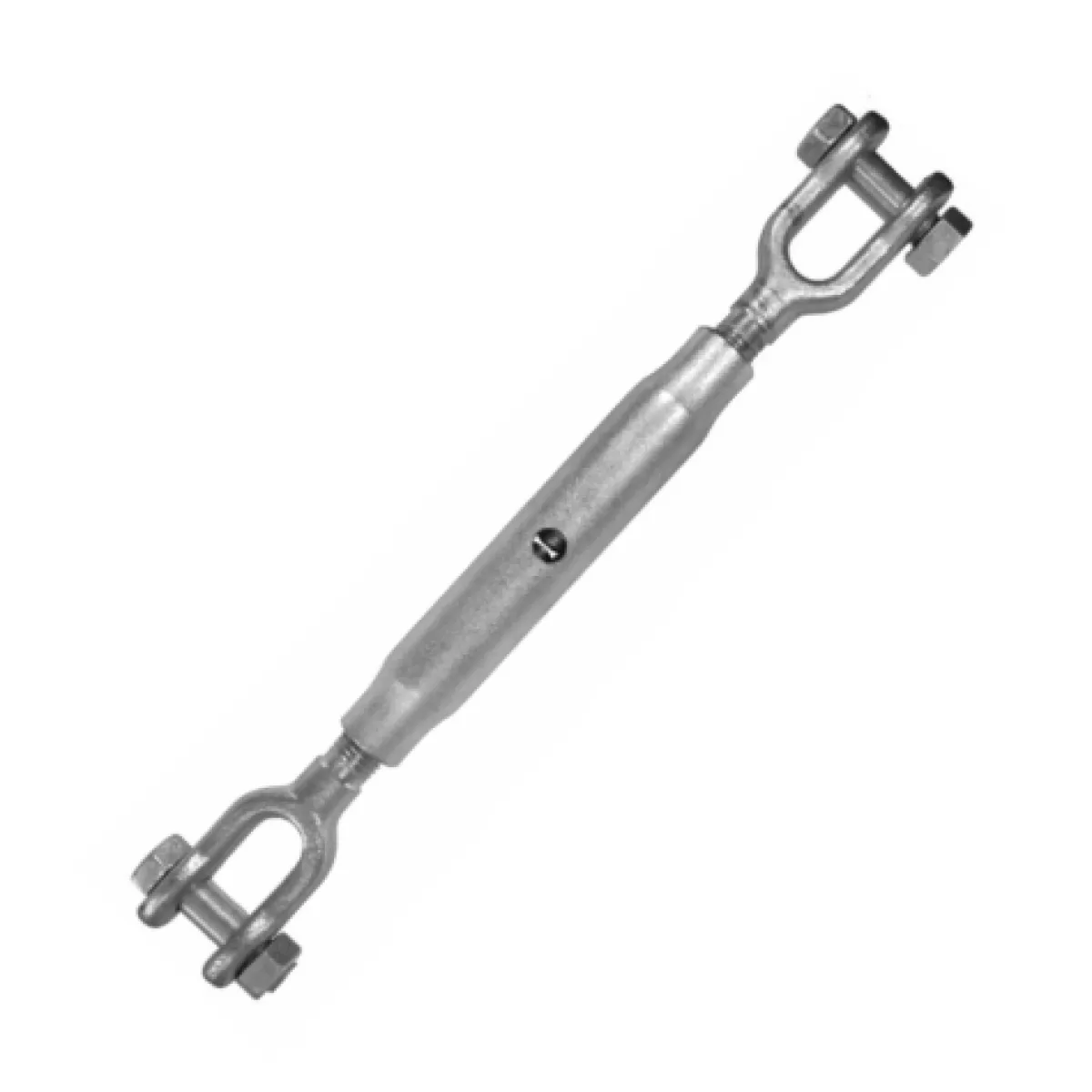

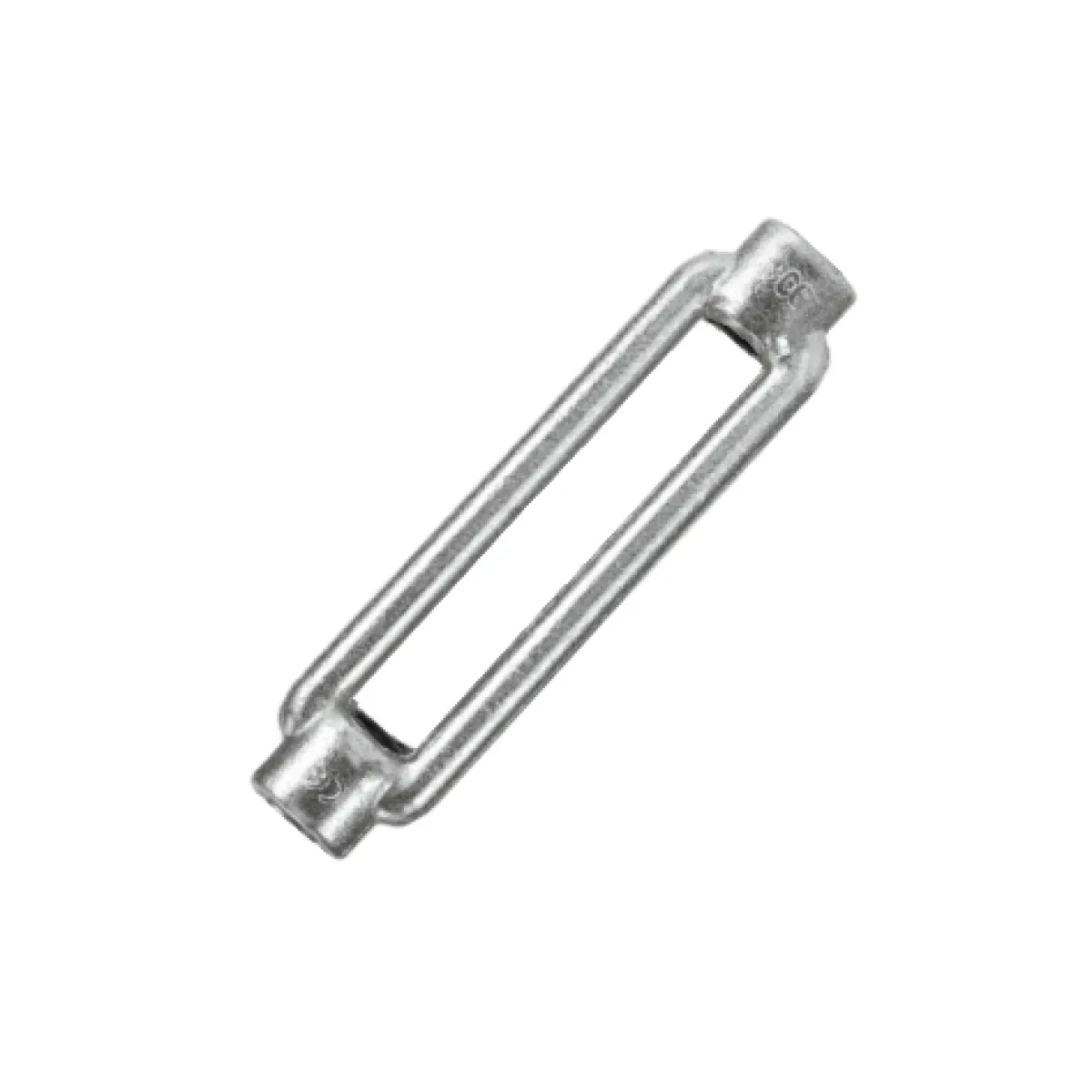

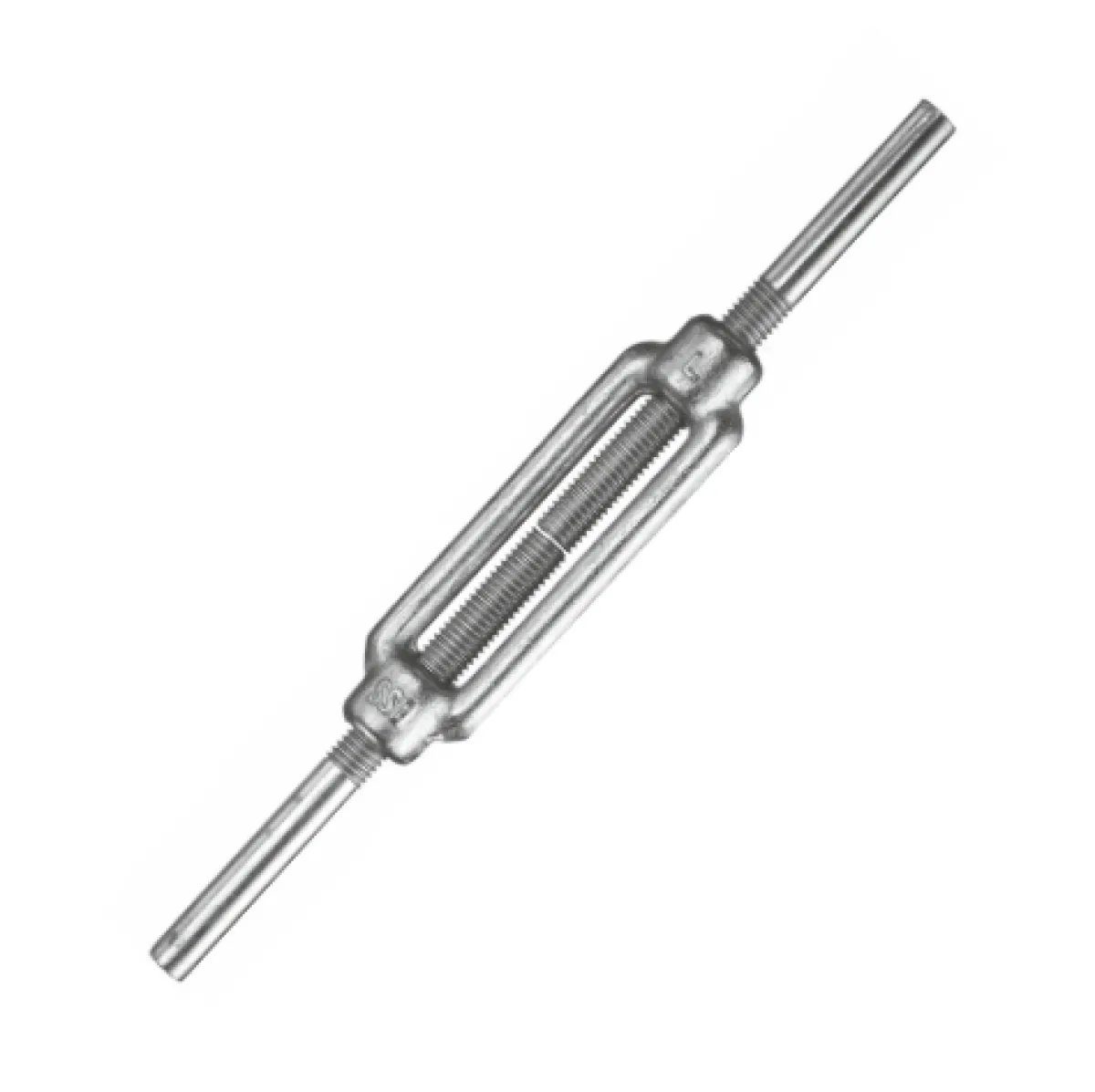

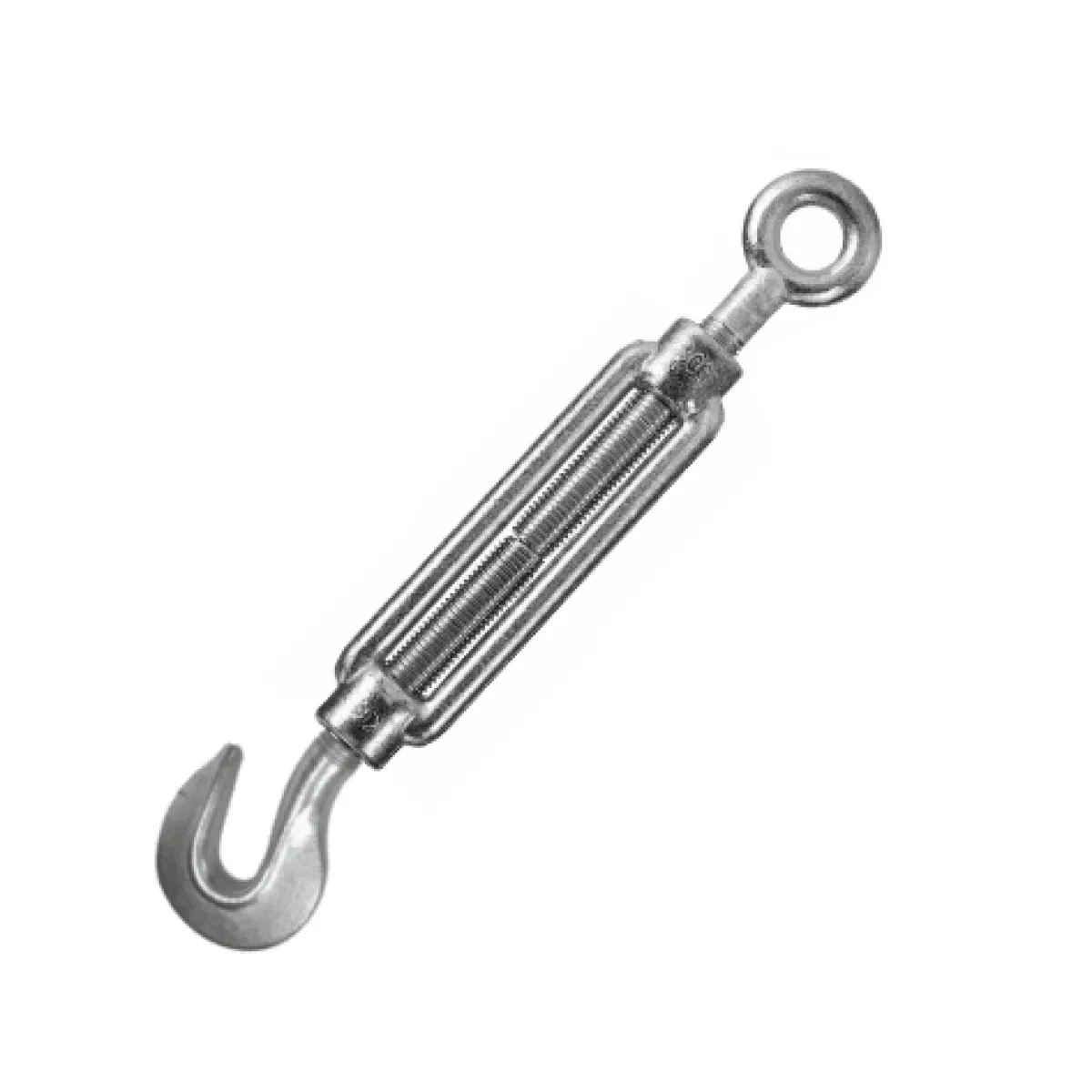

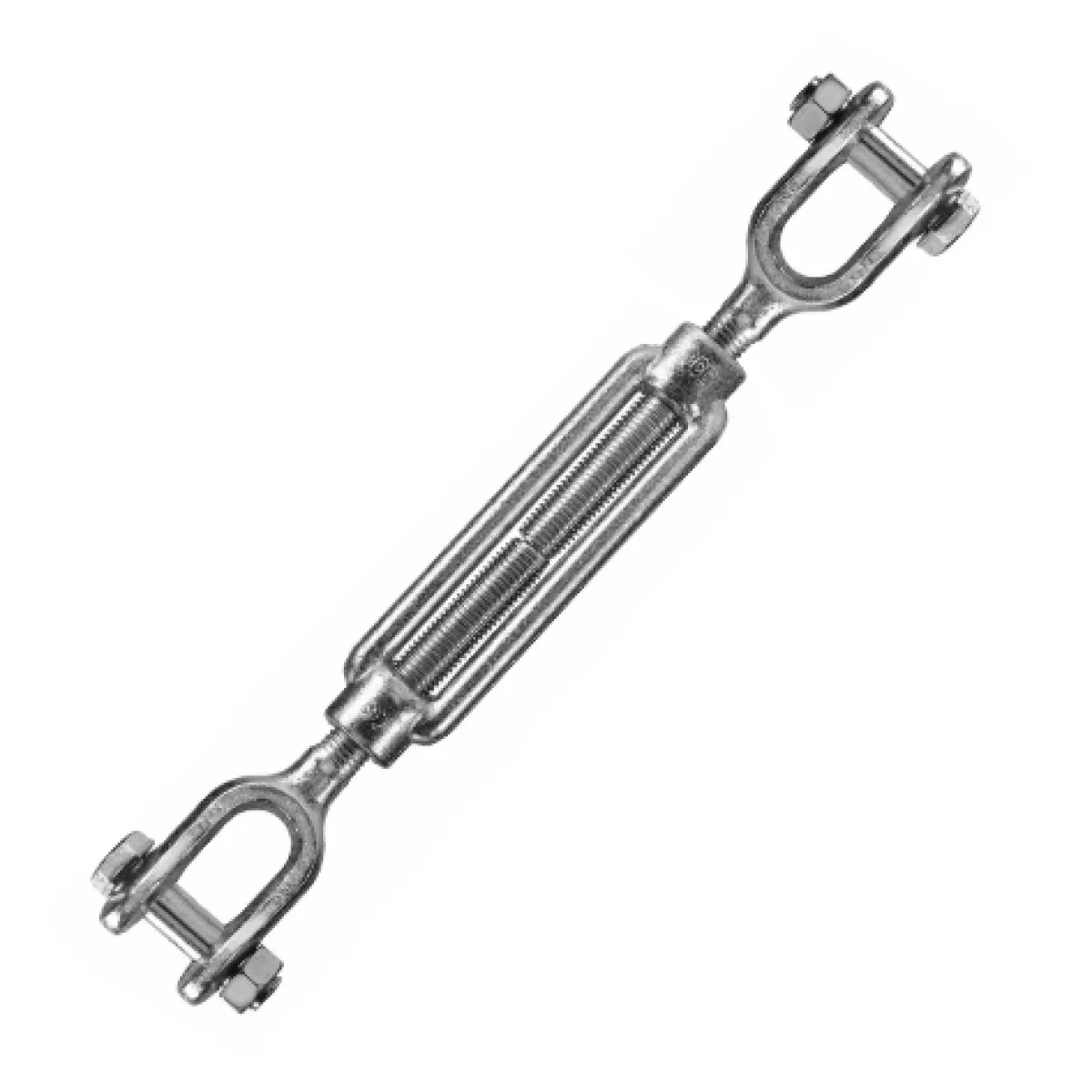

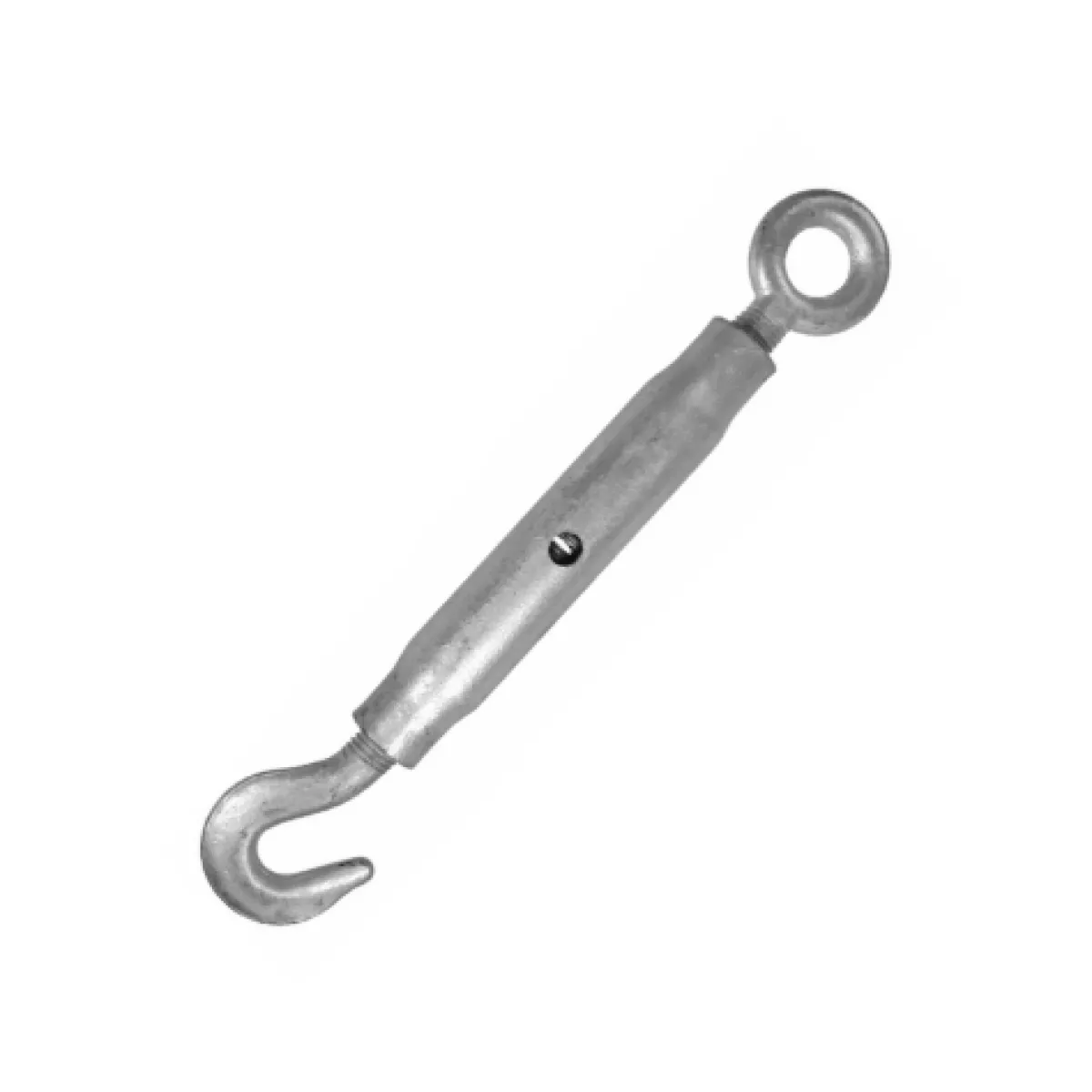

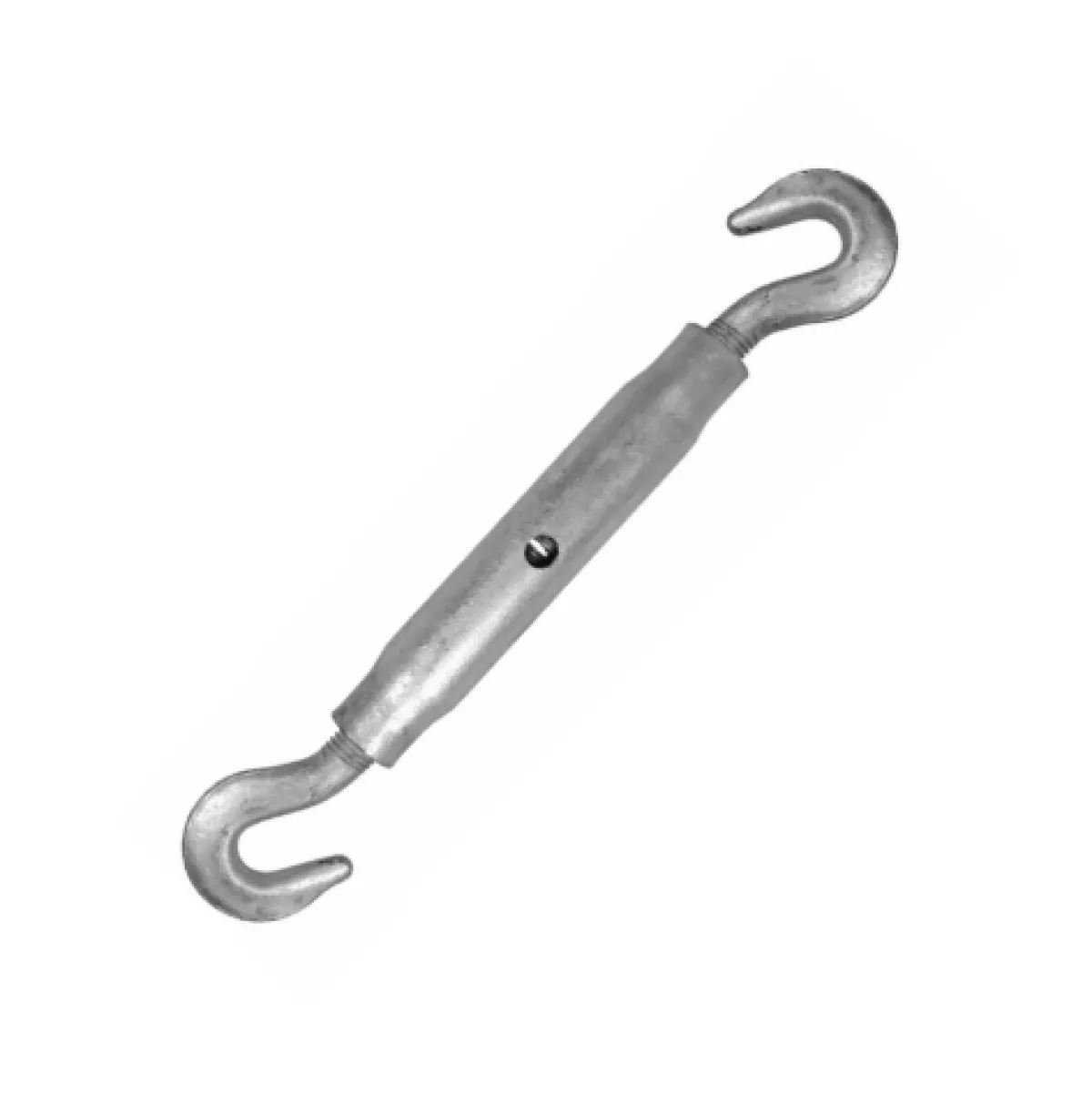

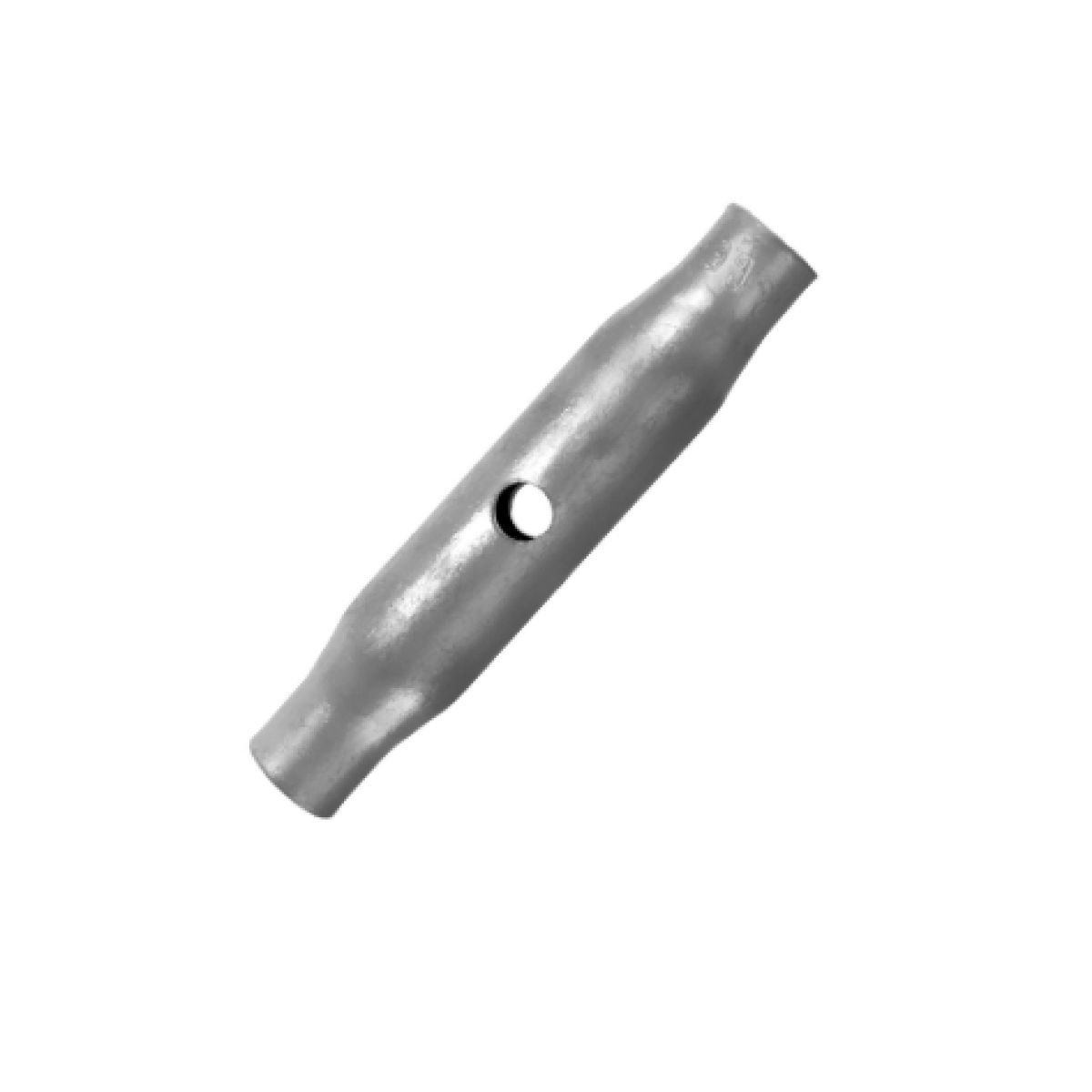

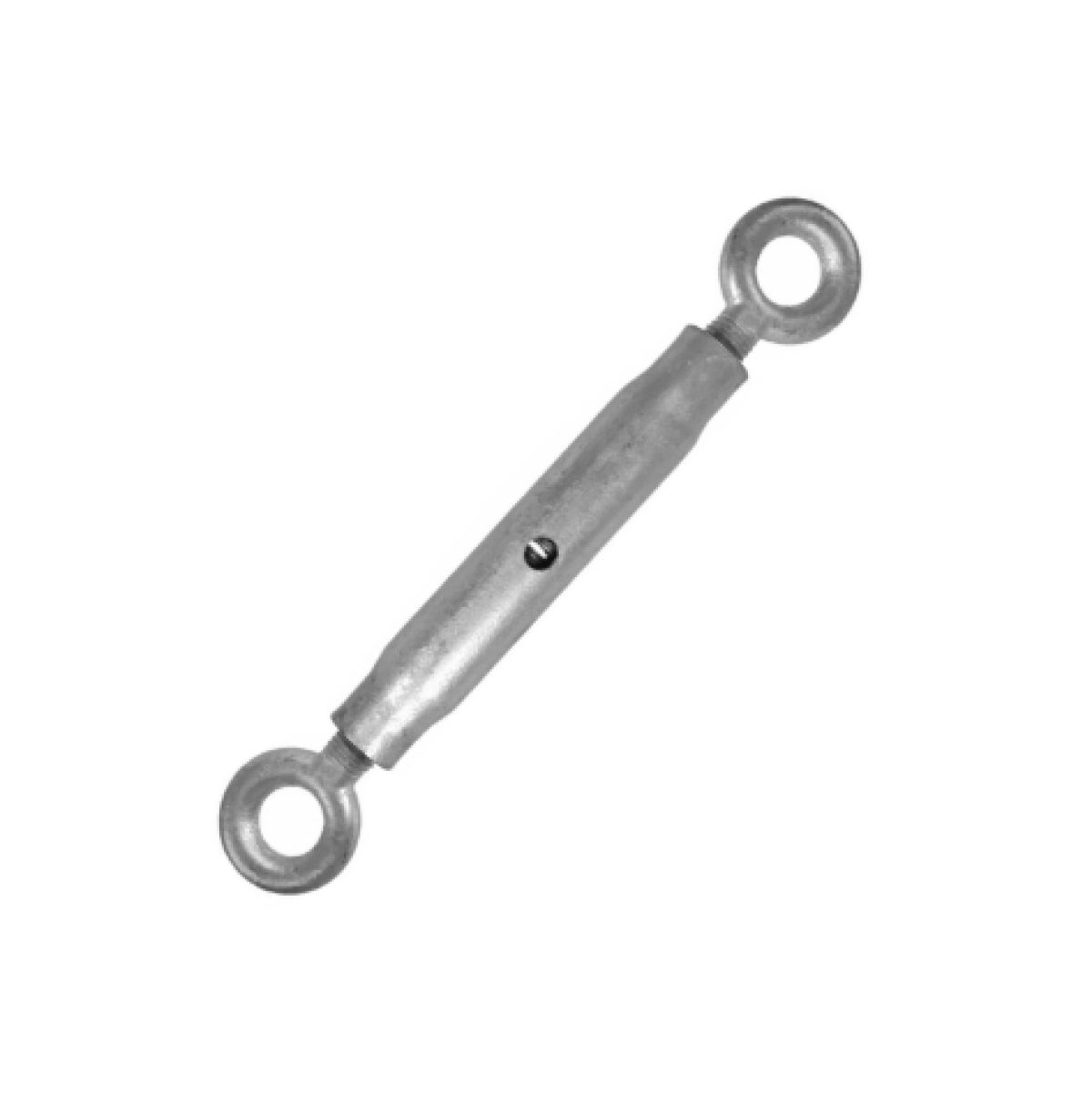

A műszaki követelményekhez igazodva forgalmazunk nyitott házas DIN 1480 szabvány szerinti, robusztus zárt házas DIN 1478 szerinti, valamint egyszerűbb mezőgazdasági és lakossági célokra alkalmas általános kereskedelmi minőségű feszítő elemeket. A horgos végződések terhelhetősége szerkezeti okokból mindig kisebb, mint a zárt szemes vagy villás csatlakozásoké. Tapasztalt mérnök csapatunk támogatást nyújt a közel egyenszilárdságú rendszerek tervezésében, az optimális biztonsági tényező (4 vagy 5) kiválasztásában, valamint az EN 10204 szerinti (2.1, 2.2, 3.1) minőségi bizonylatok biztosításában.

Kiváló minőségű TXKL és LMG feszítőink tökéletes megoldást nyújtanak sodronykötelek és kábelek feszítéséhez és behúzásához.

Nagyszilárdságú hüvelykmenetes és DIN szbvány szerinti metrikus feszítő csavarzatok típusválasztéka

Kötélfeszítők használatára vonatkozó szabályok

Kötélfeszítők helyes alkalmazása:

A horgos feszítők terhelhetősége mindig kisebb, mint a szemes vagy a villás csatlakozásúaké. Biztonsági tényezőjük - típustól és gyártótól függően - rendszerint 4 vagy 5. A DIN 1480 szerinti feszítőcsavarzatok esetében - a szabvány előírásainak figyelembe vételével - a tervező határozza meg a feszítőre vonatkozó terhelhetőségi értéket és feltételeket (a feszítőanya és a végek vonatkozásában is).

Állíthatóság, feszítés:

Az acélsodronyköteleket funkciójuk megfelelő betöltése érdekében rendszerint meg kell feszíteni.  A szükséges előfeszítés mértékét a felhasználási terület, a tervezésnél figyelembe vett terhelési jellemzők, a kiválasztott csatlakoztatási megoldás figyelembe vételével kell meghatározni. A kötelek feszítéséből a fogadószerkezetre vagy a bekötési „pontokra” átadódó terheket mindig figyelembe kell venni a tervezésnél és a kivitelezésnél.

Kötelet csak megfelelő szilárdságú és merevségű helyre lehet csatlakoztatni!

A feszítéshez rendszerint menetes megoldások alkalmazhatók. Feszíteni lehet jobb/balmenetes feszítő csavarzattal, menetes feszítőelemmel vagy más egyedi menetes megoldással. A kötelek nyúlása, az előfeszítés mértéke és az utólagos állíthatóság alapján kell kiválasztani a szükséges feszítő szerelvényt. Viszonylag nagy bekötési távolságok esetén a megfelelő előfeszítés speciális helyszíni szerelési segédeszközökkel valósítható meg.

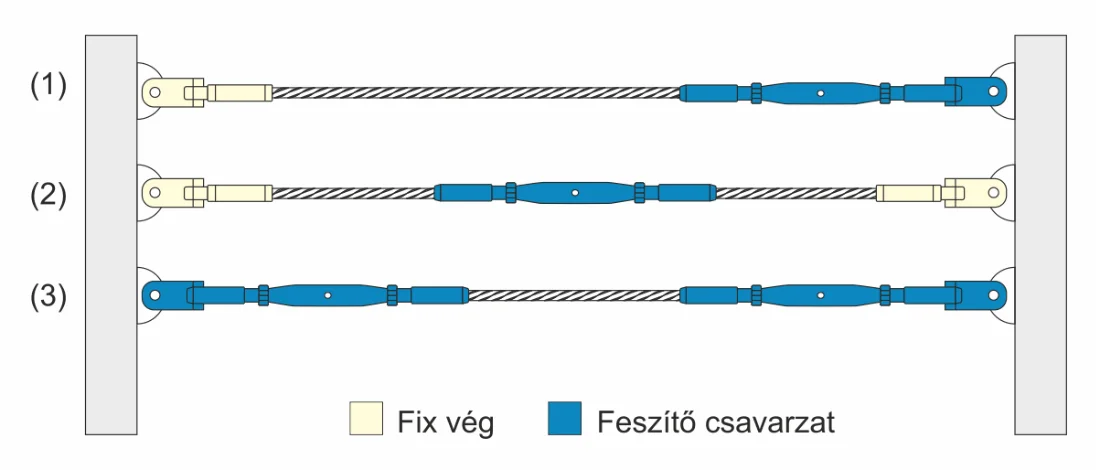

Feszítő csavarok elhelyezése:

A feszítő csavarzat (jobb/balmenetes) elhelyezhető a kötél:
- egyik bekötési végén (1)
- középen (2)
- mindkét végén (3)

Feszítőelemként alkalmazott szimpla menetes elemek csak a végeken alkalmazhatók.

Szabványok, előírások:

Szerelvényfüggően: DIN – EN – ASTM - gyártói specifikációk - iparági specifikációk – katonai, hajózási alkalmazási minősítések.

A hőmérséklet hatása a használhatóságra és a terhelhetőségre:

Az egyes típusok -40 ºC-ig alkalmazhatók WLL korlátozás nélkül, azonban jellemzően 0 ºC alatt korlátozott a megengedett terhelhetőség.
Magas hőmérséklet esetén is hasonló, mindig az alkalmazási körülménynek megfelelő szerelvényt kell kiválasztani,
kiválasztás előtt célszerűen a valós beszerezhetőségi feltételek egyeztetésével.

Bizonylatok szükségessége:

A kötélfeszítők beépítése során a következőket célszerű figyelembe venni.
Az acélsodronykötelek jellemzően az EN 10204 szerinti 3.1 bizonylattal kísértek.
Szerelvények esetében a bizonylatolás típus és gyártó függő. A bizonylat lehet EN 10204 szerinti 2.1, 2.2, 3.1, egyes esetekben „Test Certificat” vagy egyedi vizsgálat jegyzőkönyve.
