A nagynyomású hidraulikus munkahengerek olyan nélkülözhetetlen lineáris végrehajtó elemek, amelyek a hidraulikaolaj energiáját alakítják át rendkívüli mechanikai erővé. A prémium holland Holmatro munkahengerek választéka több mint 200 különböző típust foglal magában, amelyeket kifejezetten a 720 bar maximális üzemi nyomás kezelésére terveztek. Legyen szó nehéz terhek megemeléséről, leengedéséről, pontos pozicionálásáról, feszítéséről vagy összehúzásáról, a moduláris felépítésű acél és könnyűsúlyú alumínium hengerházas konstrukciók maximális üzembiztonságot nyújtanak. A rendszerek tervezése során a dugattyúk visszatérítési módja, a szükséges lökethossz és a zárt beépítési magasság egyaránt meghatározó mérnöki tényezők.
Ipari munkahenger kategóriák és opciók
| Kategória / Konstrukció | Meghajtás / Működtetés | Főbb Specifikációk és Változatok | Alkalmazási Terület |
|---|---|---|---|

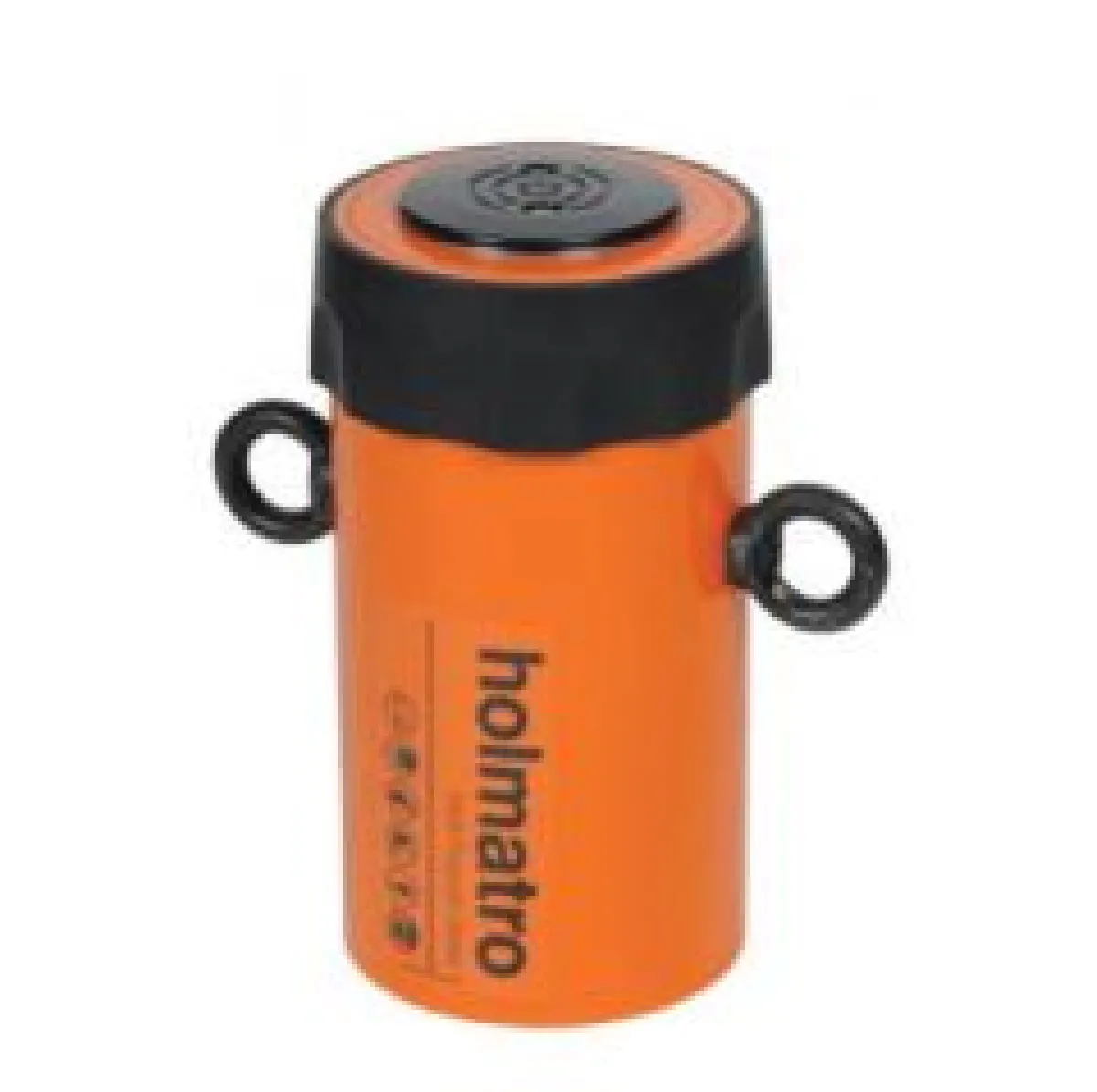

| Univerzális hengerek (HGC) | Egyszeres működésű, rugós | 5-100 t teherbírás, 25-450 mm löket, gallérmenet és alap furatok | Általános ipari emelések, különböző beépítési helyzetek |

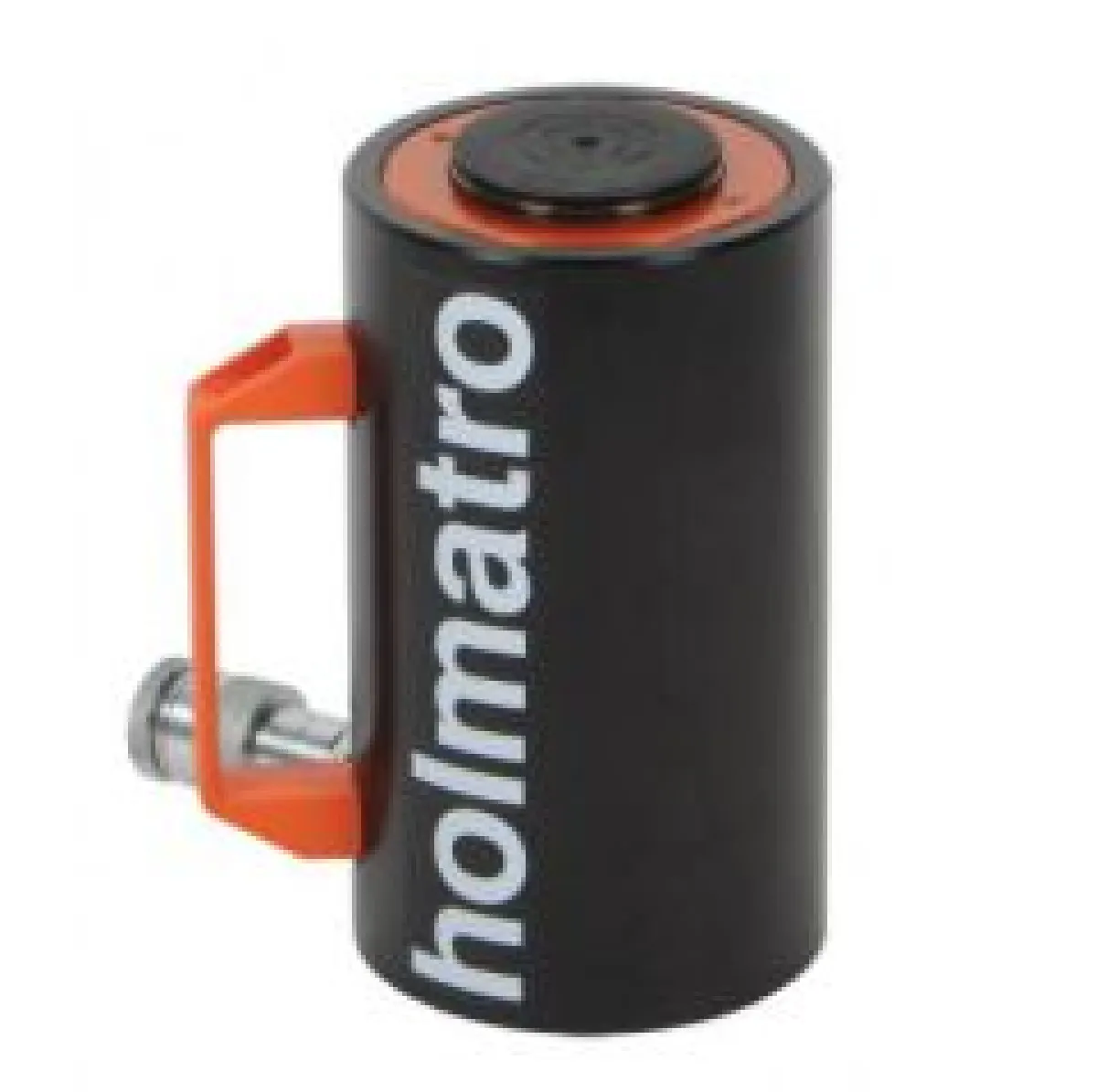

| Alumínium hengerek (HAC) | Rugós vagy hidraulikus | 20-150 t teherbírás, 50-300 mm löket, 50%-kal könnyebb súly | Gyakori áthelyezést igénylő terepmunkák, mobil emelések |

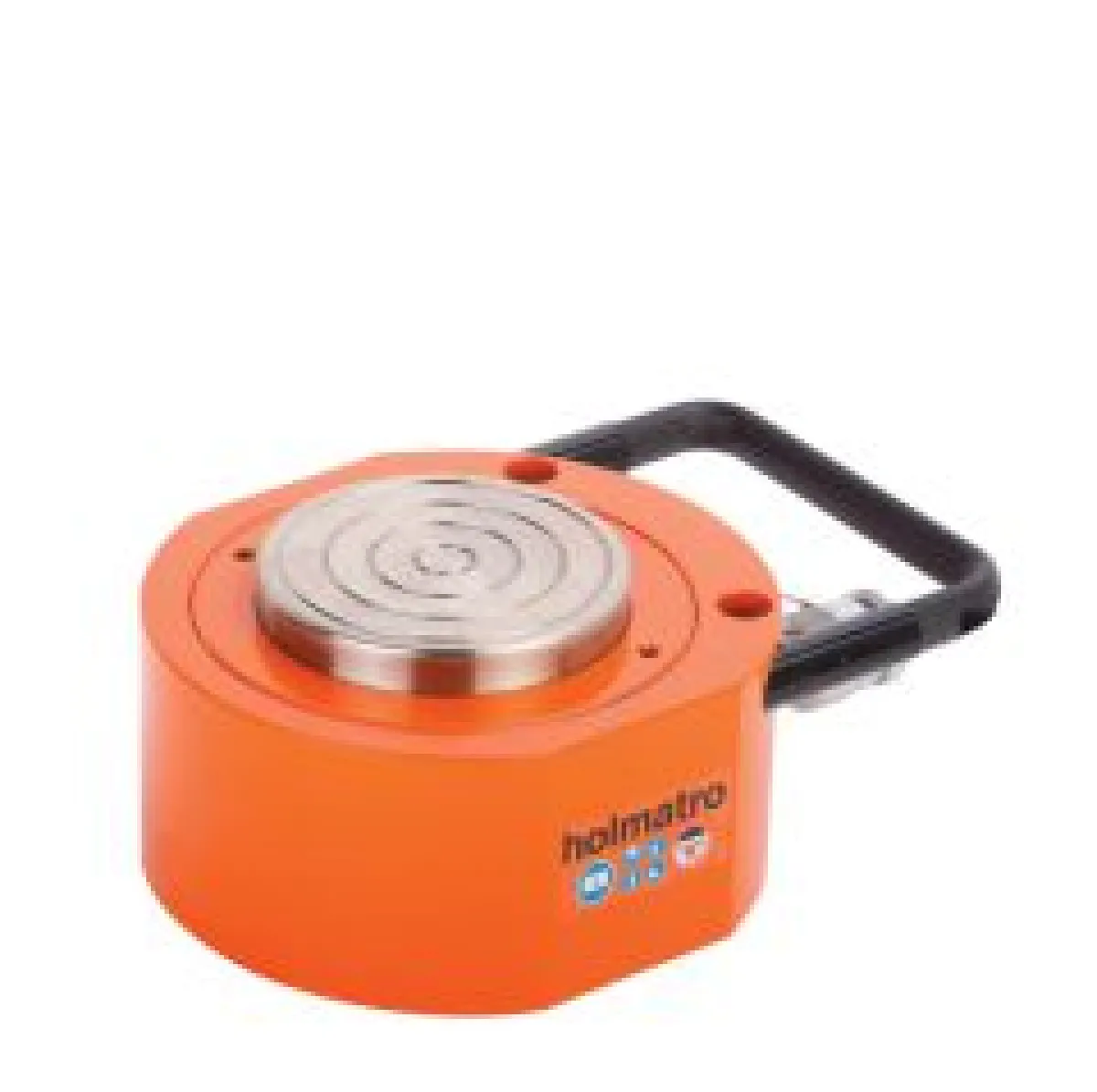

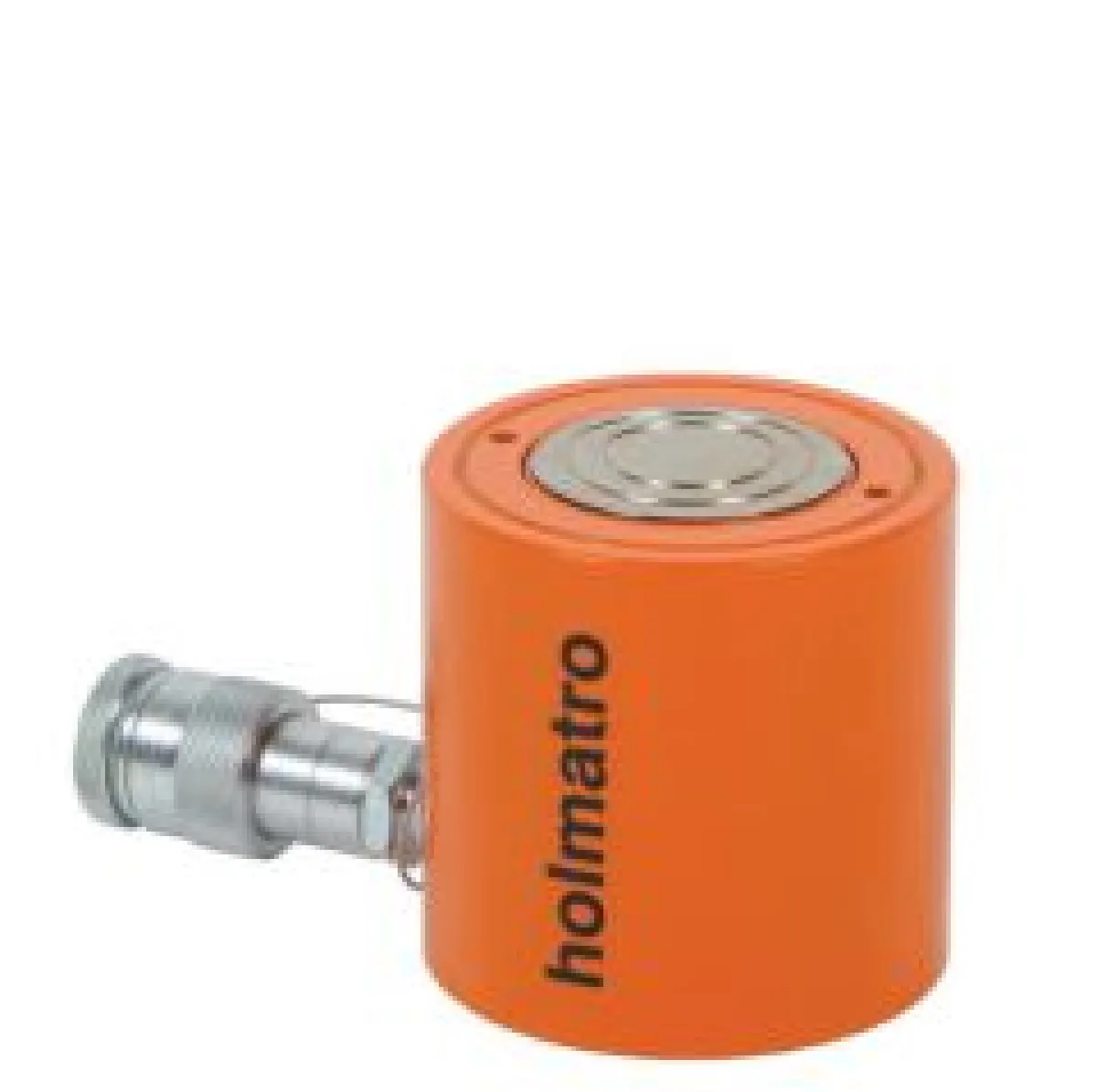

| Lapos és rövid löketűek (HFC / HSC) | Egyszeres működésű, rugós | 5-150 t kapacitás, rendkívül alacsony beépítési magasság | Szűk helyek, motorok, gépek és nyomástartó edények telepítése |

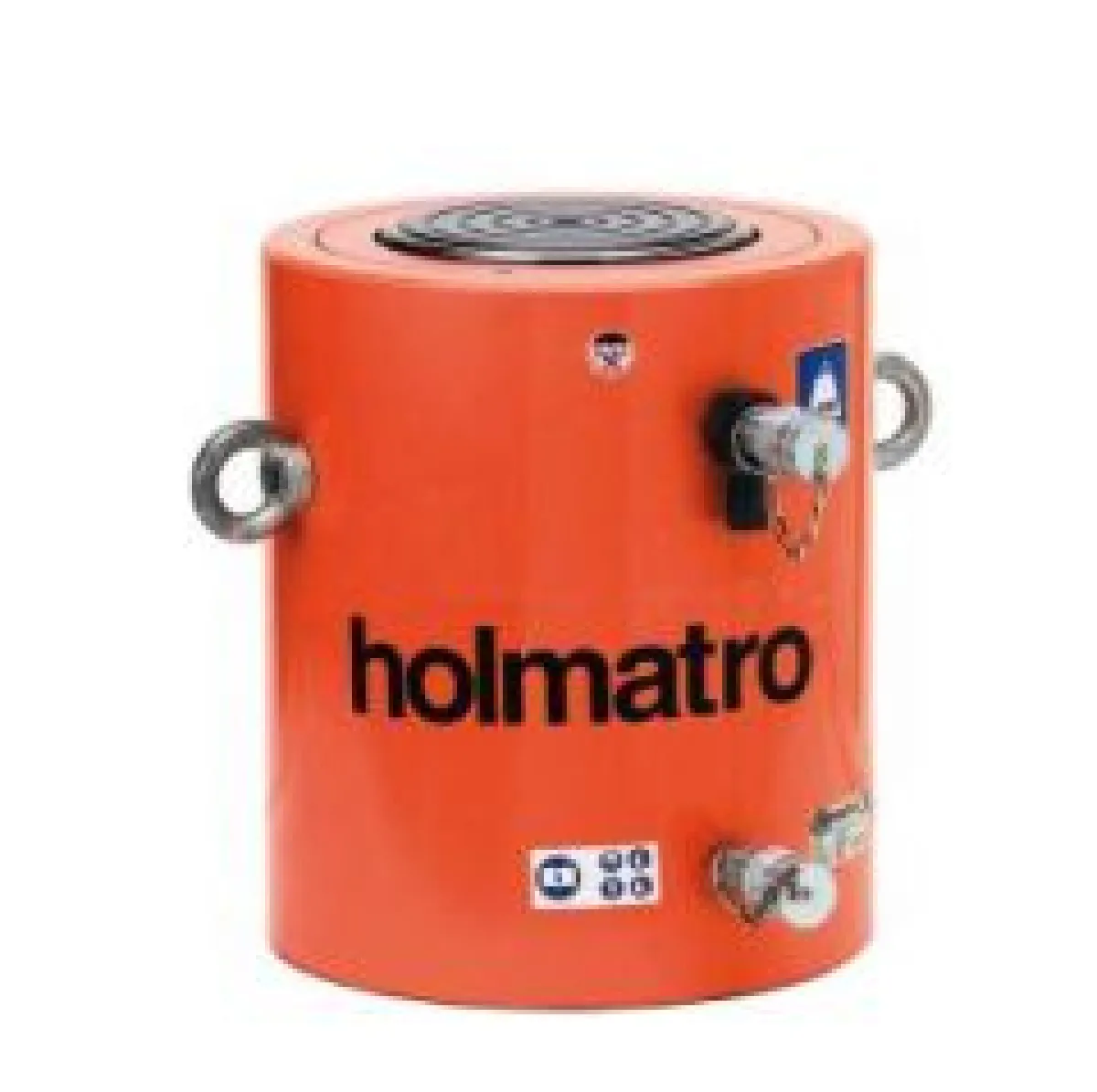

| Rögzítőanyás és nagy terhelhetőségűek (HLC / HJ) | Gravitációs vagy hidraulikus | 10-500 t teherbírás, mechanikus, fizikai támasztó menet | Hosszú távú, tartós statikus terhelések, hídemelések |

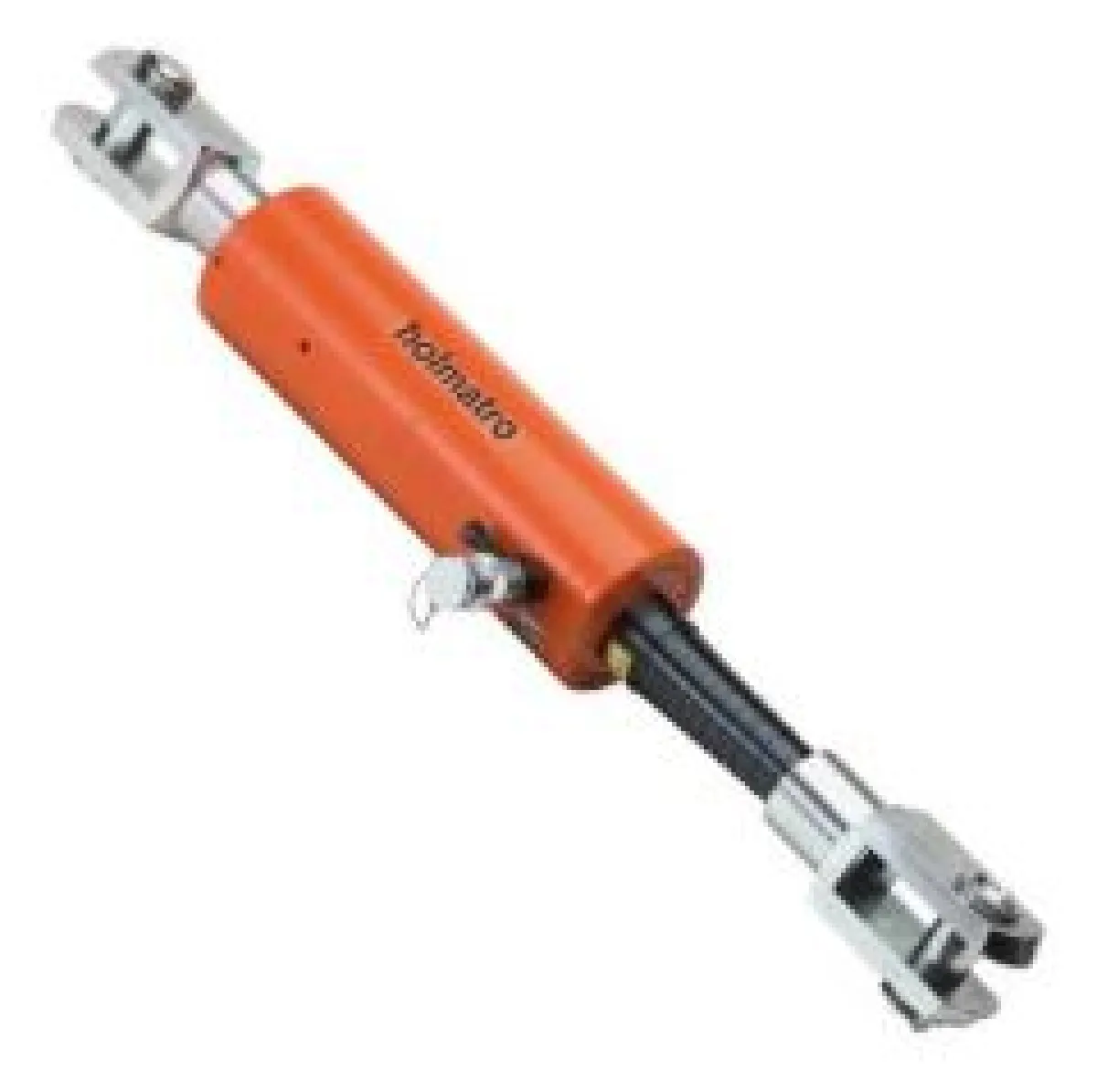

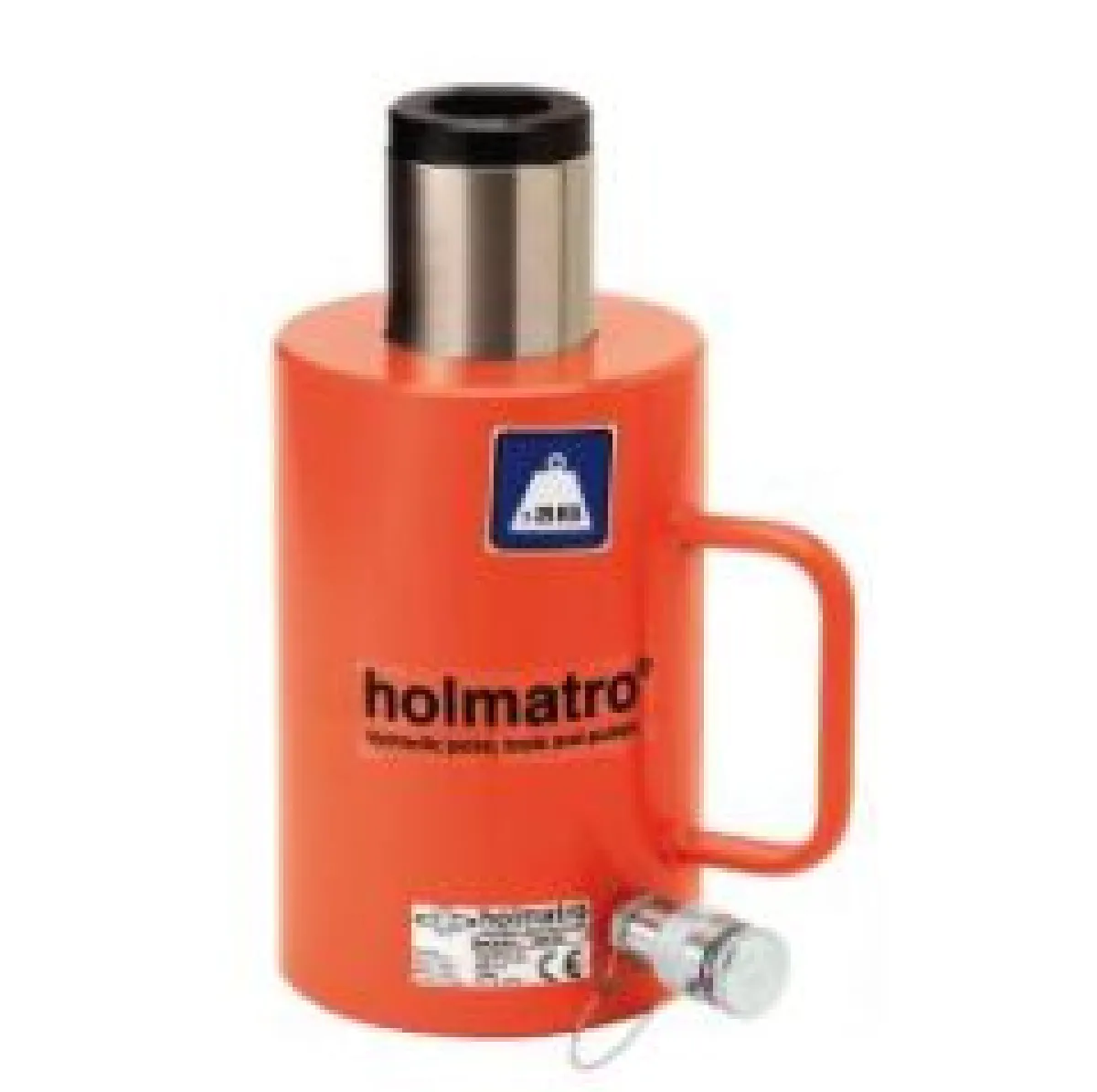

| Üreges dugattyús és húzó kivitelek (HHJ / HPJ) | Rugós, gravitációs vagy hidraulikus | 5-110 t kapacitás, húzórudas összeépítésre optimalizálva | Nehéz szerkezetek összehúzása, feszítése és kábelhúzások |

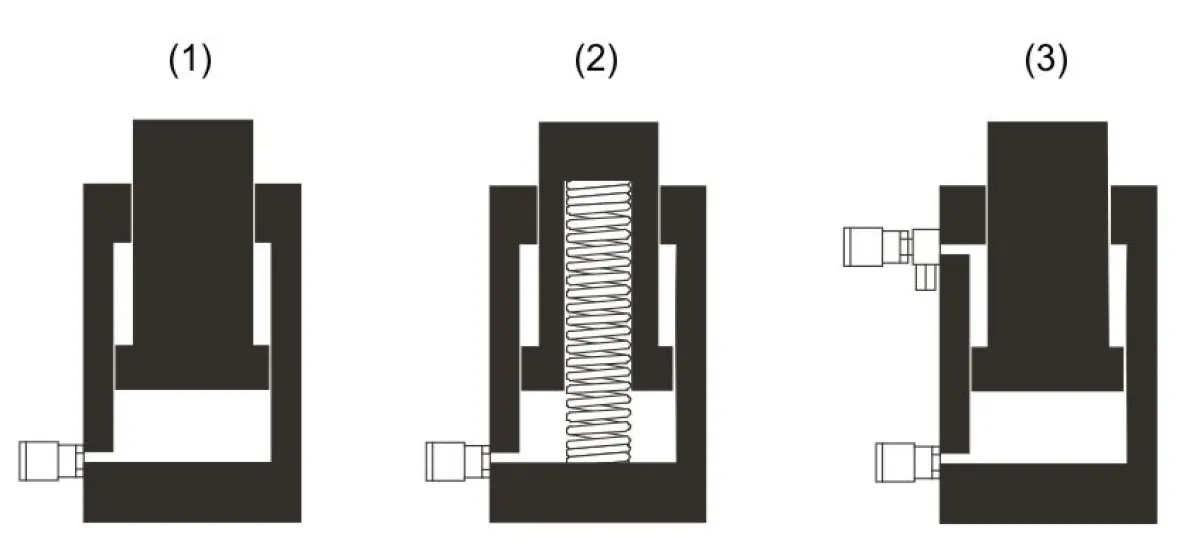

A hidraulikus munkahengerek belső felépítését és működési hatékonyságát alapvetően a dugattyú visszatérítésének mechanizmusa határozza meg. A gravitációs visszatérítésű munkahengerek külső mechanikai erő vagy maga a ránehezedő teher hatására süllyednek vissza (lásd: 1. ábra). A rugós visszatérítésű modelleknél egy integrált, nagyszilárdságú belső rugó gondoskodik a dugattyúrúd gyors alaphelyzetbe állásáról az olajnyomás elengedése után (lásd: 2. ábra). A hidraulikus (kettős működésű) rendszerek aktív olajnyomást használnak a kitoláshoz és a visszahúzáshoz is, biztosítva a milliméter pontos kétirányú vezérlést (lásd: 3. ábra).

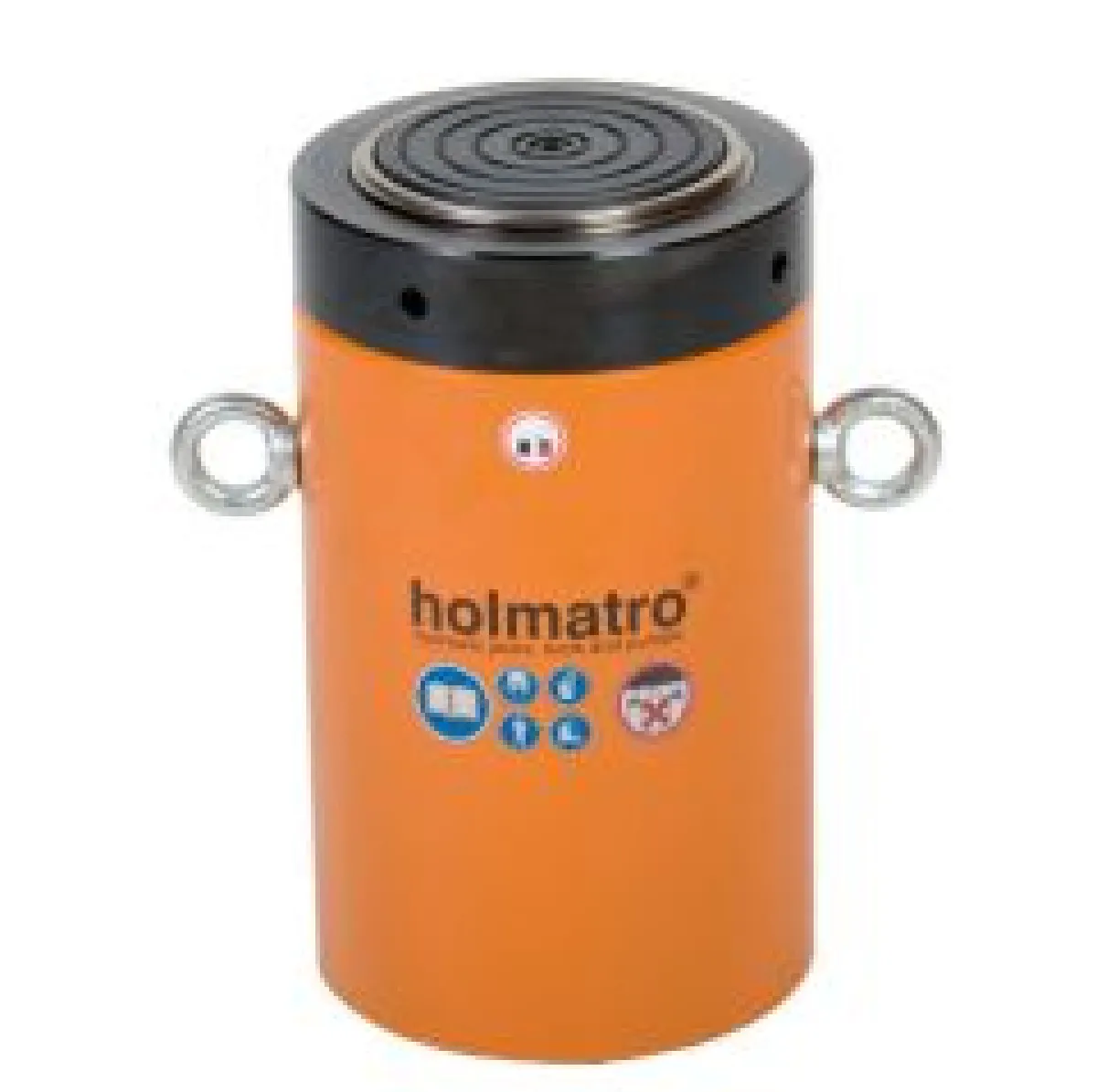

Speciális feladatokra tervezett modellcsaládokA Holmatro termékkínálata minden nehézipari kihívásra specifikus megoldást nyújt. A könnyű, de robusztus HAC alumínium munkahengerek a hagyományos acélhengereknél 50%-kal kisebb tömegük miatt ideálisak a gyakori kézi áthelyezést igénylő projektekhez. A szűk és korlátozott beépítési magasságú helyeken a lapos HFC és rövid löketű HSC típusok biztosítják a kezdeti emelőerőt. Tartós, hosszú hetekig tartó statikus tehermegtartás esetén a HLC rögzítőanyás hengerek jelentik a legbiztonságosabb megoldást, hiszen a dugattyún lévő mechanikus menet fizikai reteszelést biztosít, így a rendszer a hidraulikus nyomás teljes elengedése után sem enged vissza.
A komplett hidraulikus emelőrendszer összeállítása három egymásra épülő lépésből áll:
A munkahenger specifikációja: Meg kell határozni az emelendő tömeg alapján a hengerek számát és az egyedi teherbírást. A Holmatro mérnöki ajánlása szerint szimmetrikus terhelésnél 1,5-szeres, míg aszimmetrikus súlyeloszlásnál 2-szeres biztonsági kapacitási szorzóval kell számolni.
A meghajtó szivattyú kiválasztása: A hengerek darabszáma és működési módja (egyszeres vagy kettős működés) határozza meg a szelepek típusát. Kiemelten fontos, hogy a szivattyú hasznos tartálytérfogatának legalább 20%-kal meg kell haladnia az összes csatlakoztatott henger teljes olajigényét.
Rendszertartozékok és biztonság: A szivattyú és a munkahengerek közötti biztonságos távolságot tanúsított, 720 baros nagynyomású tömlőkkel kell áthidalni. Többpontos emeléseknél kötelező egy FlowPanel áramlásszabályozó elosztó és nyomásmérő manométerek beépítése, amellyel az egyes hengerek olajárama és aktuális terhelése külön-külön, hajszálpontosan kontrollálható.

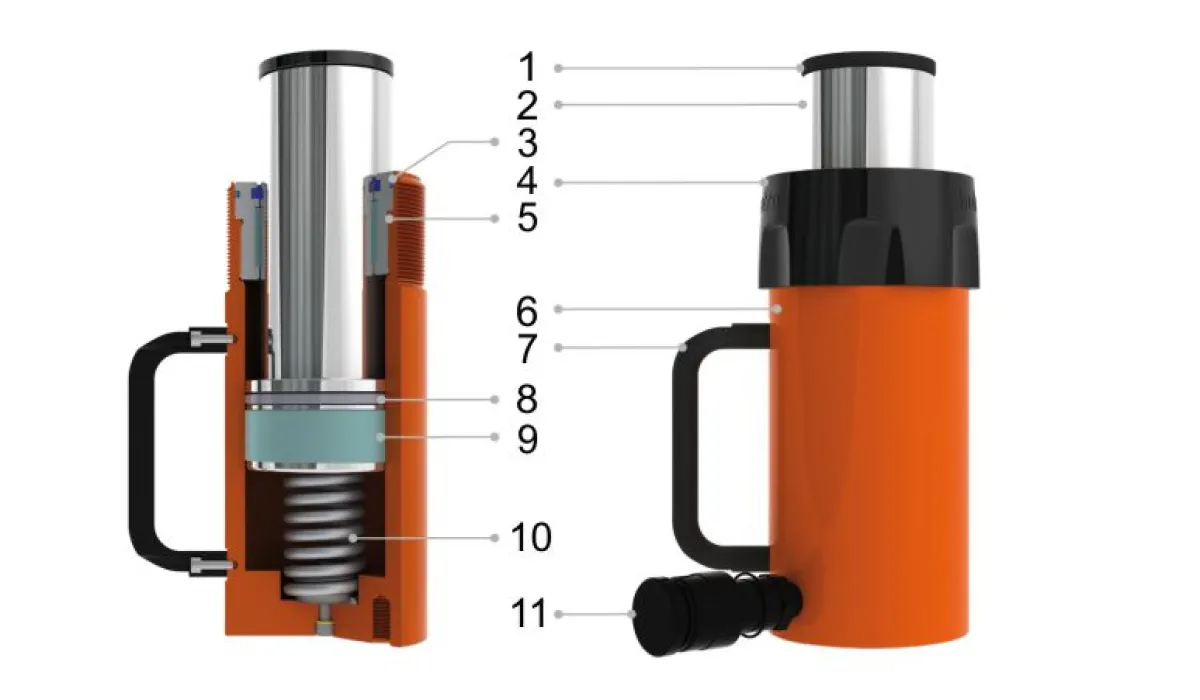

1. űlék | 2. dugattyúrúd | 3. zárógyűrű | 4. menetvédő | 5 vezetőszalag | 6. hengerház | 7. hordozó fogantyú | 8. tömítés | 9. megvezető gyűrű | 10. visszatérítő rúgó | 11. csatlakozó
Az ábrán egy univerzális, rugó visszatérítéses henger szerepel.
