C-horgok, tekercsemelők és konténerrakodó horgok

A Texem™ a legszigorúbb MSZ EN 13155 emeléstechnikai szabvány előírásainak megfelelő, tanúsított ipari C-horgok és tekercsemelő berendezések professzionális tervezését, gyártását és beszállítását biztosítja. Az acélművekben, tekercshasító üzemekben, lemezmegmunkáló csarnokokban és nehézipari raktárakban végzett koil- és csőköteg-mozgatás rendkívül robusztus, stabil és precízen kiegyensúlyozott teherfelvevő eszközöket követel meg. Bár működési elvük alapján ezek a szerkezetek a tehermegfogók családjába tartoznak, kiemelkedő tömegük és specifikus feladatuk miatt önálló kategóriaként biztosítják a hatékony üzemi logisztikát.

A C-horgok legfőbb gépészeti sajátossága az egyedi geometriai kialakítás és a precízen méretezett ellensúlyrendszer. Ennek a mérnöki megoldásnak köszönhetően a horog emelőnyelve terheletlen állapotban is tökéletesen vízszintesen függ a darun, lehetővé téve a darukezelő számára, hogy emberi beavatkozás nélkül, gyorsan és biztonságosan betolja a nyelvet az acéltekercs vagy cső belső üregébe. A terhek sérülésmentes mozgatása érdekében a C-horgok emelőnyelve igény szerint speciális műanyag, poliuretán (Secutex) vagy puhafa védőburkolattal is ellátható, megakadályozva a kényes acélszalagok belső peremének benyomódását vagy karcolódását.

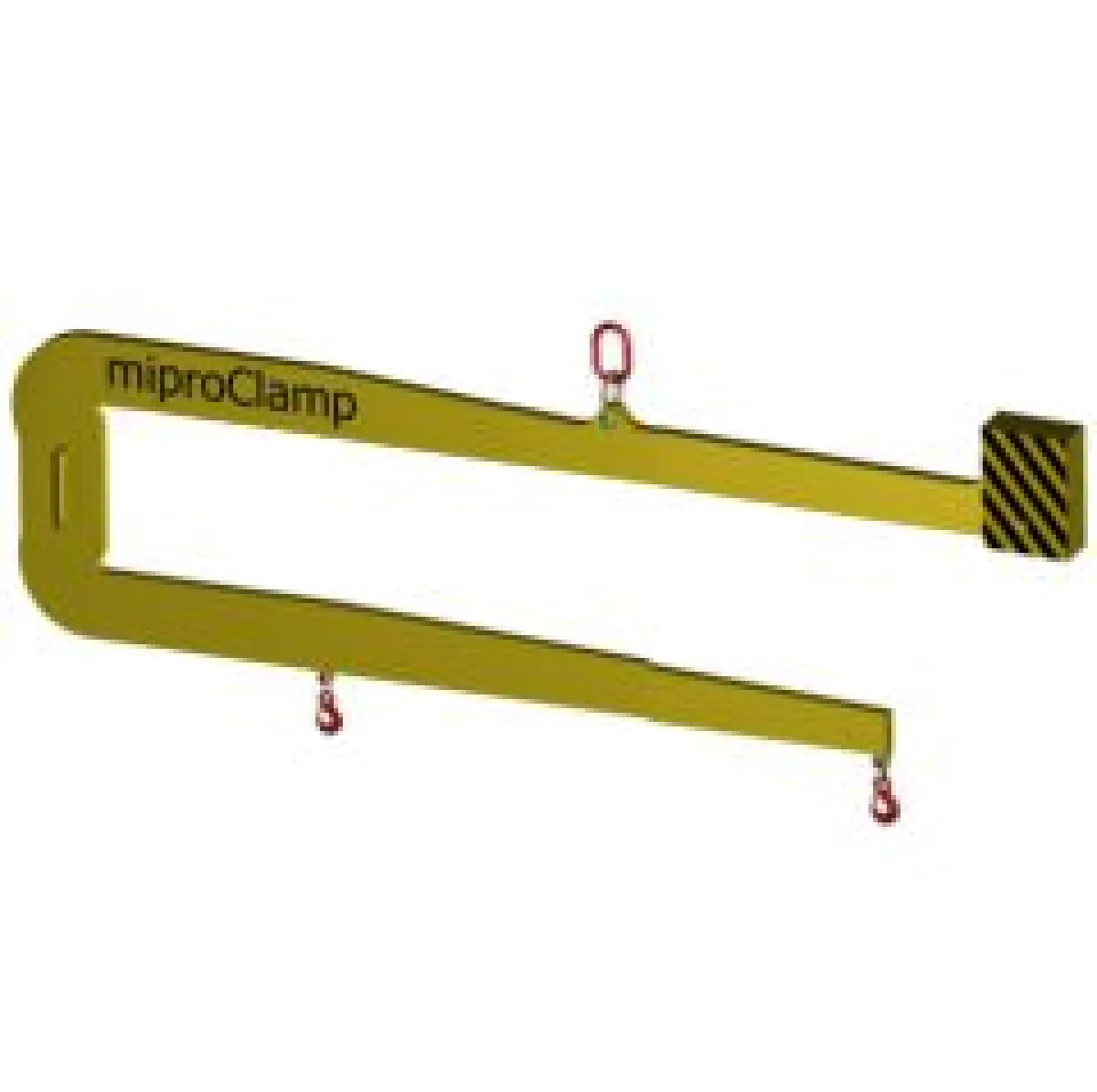

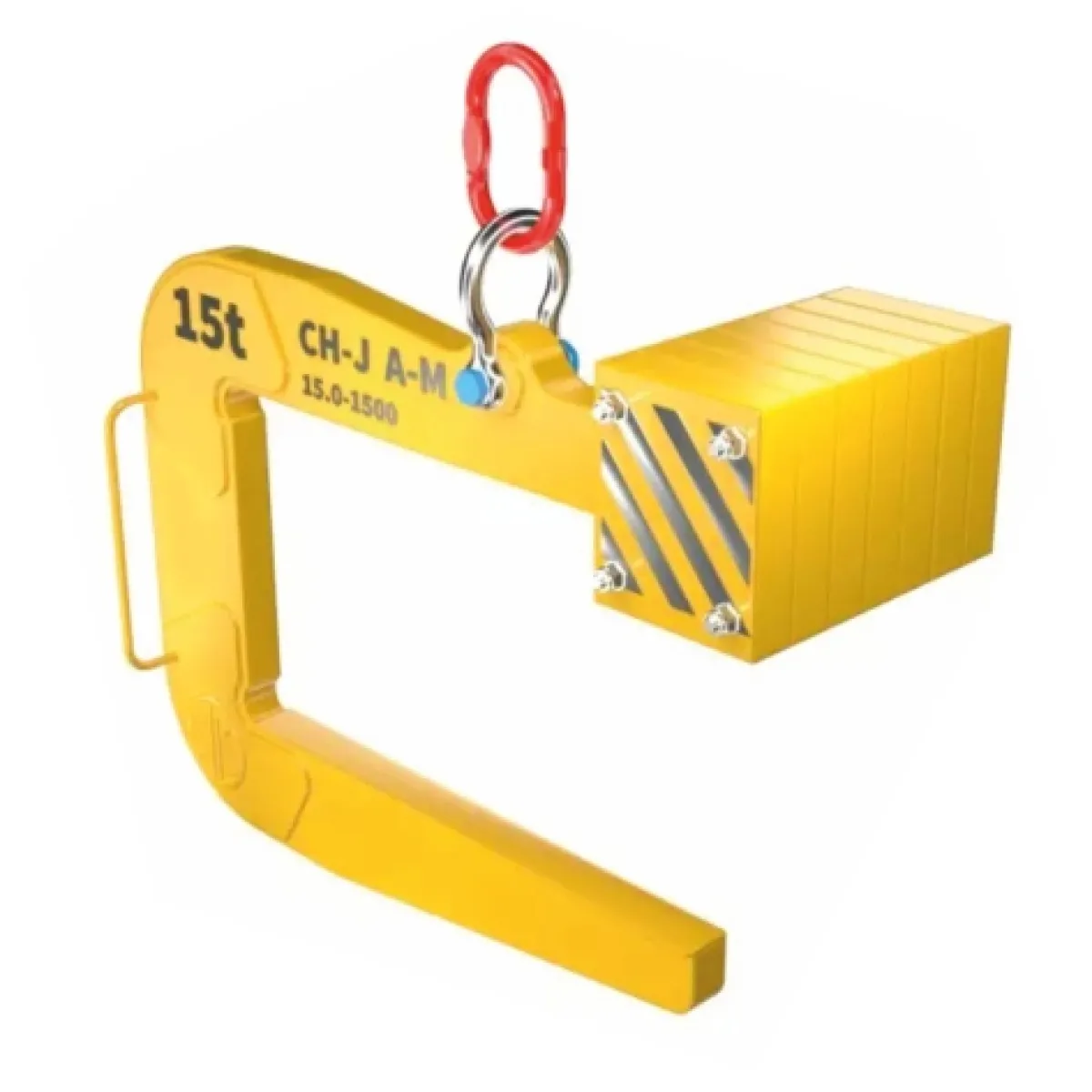

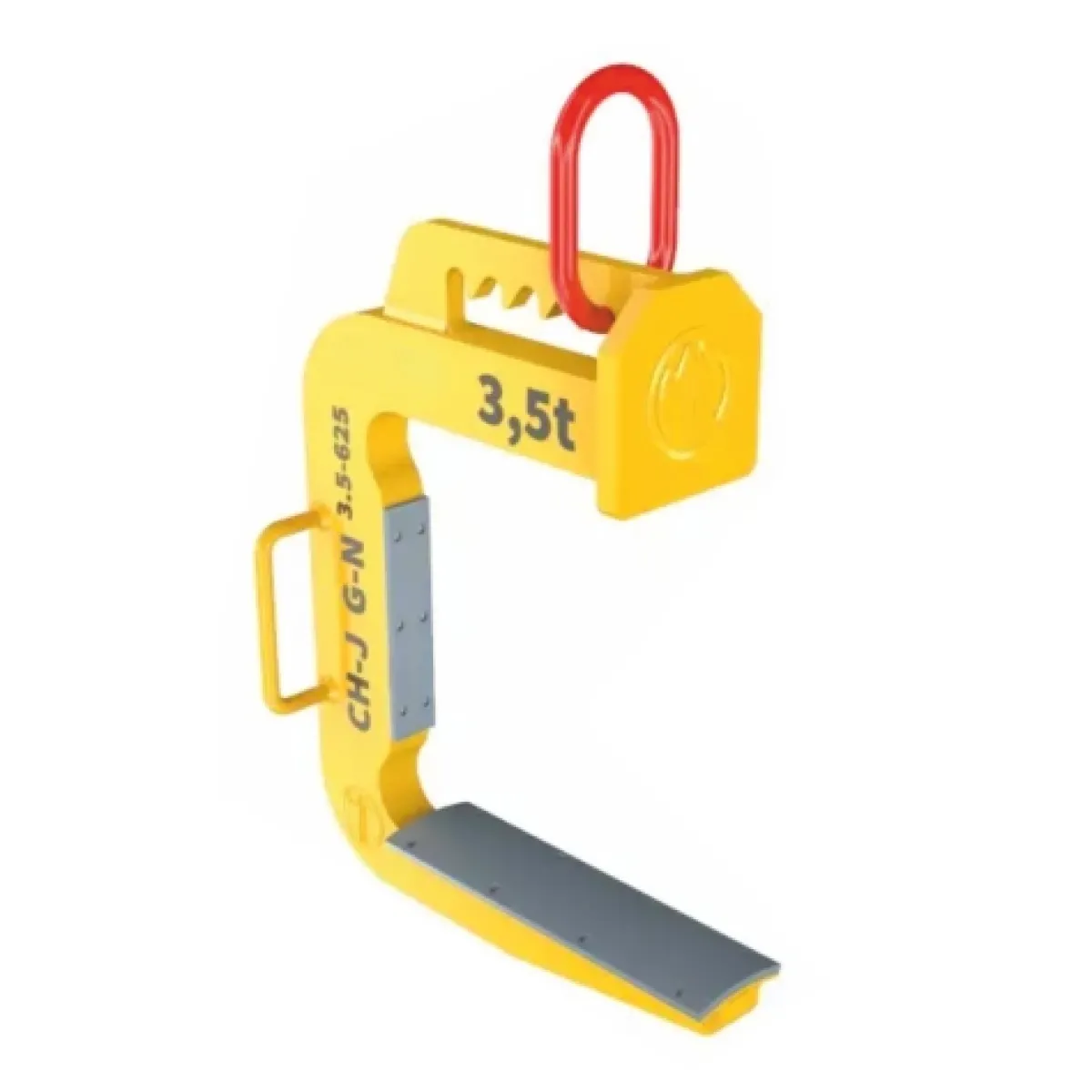

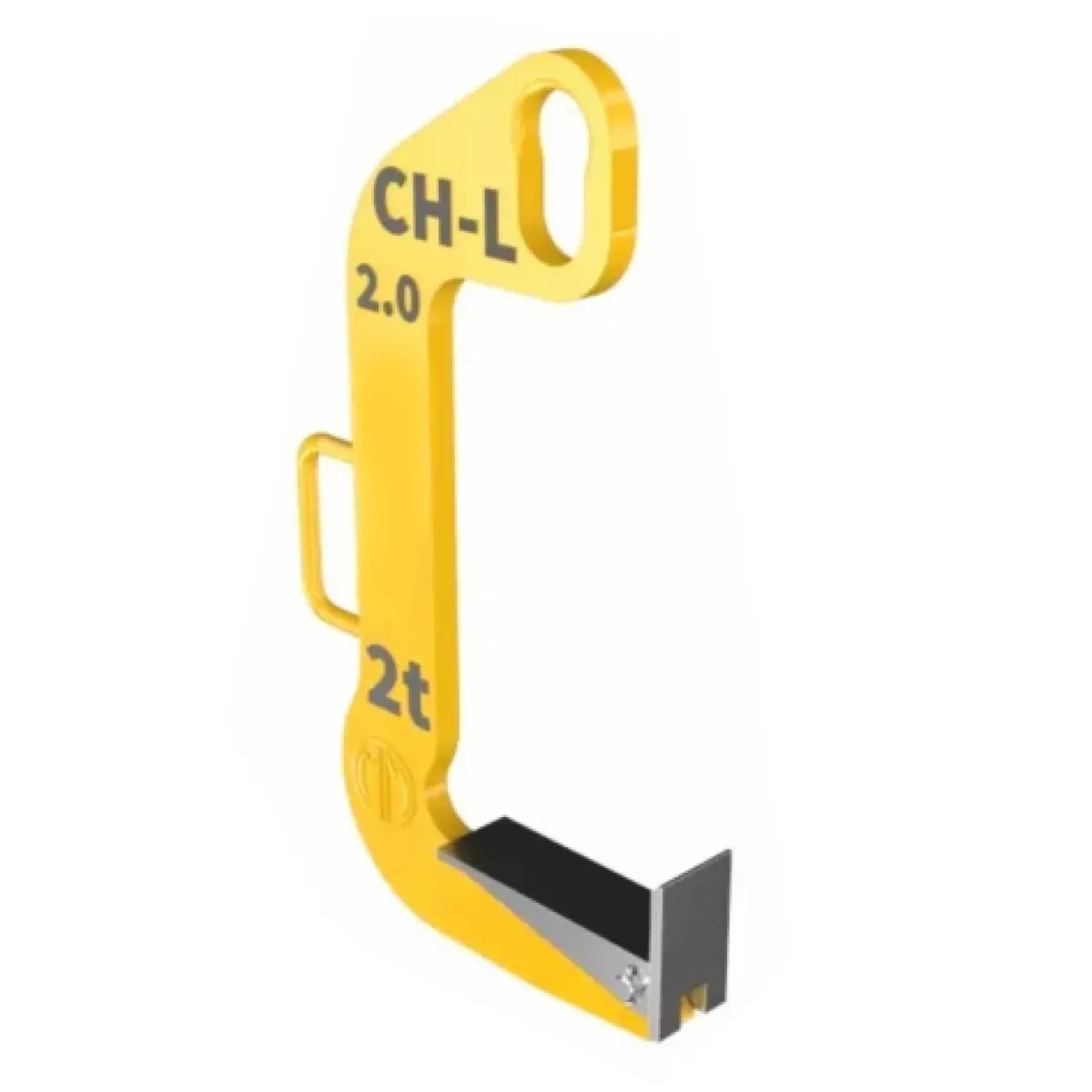

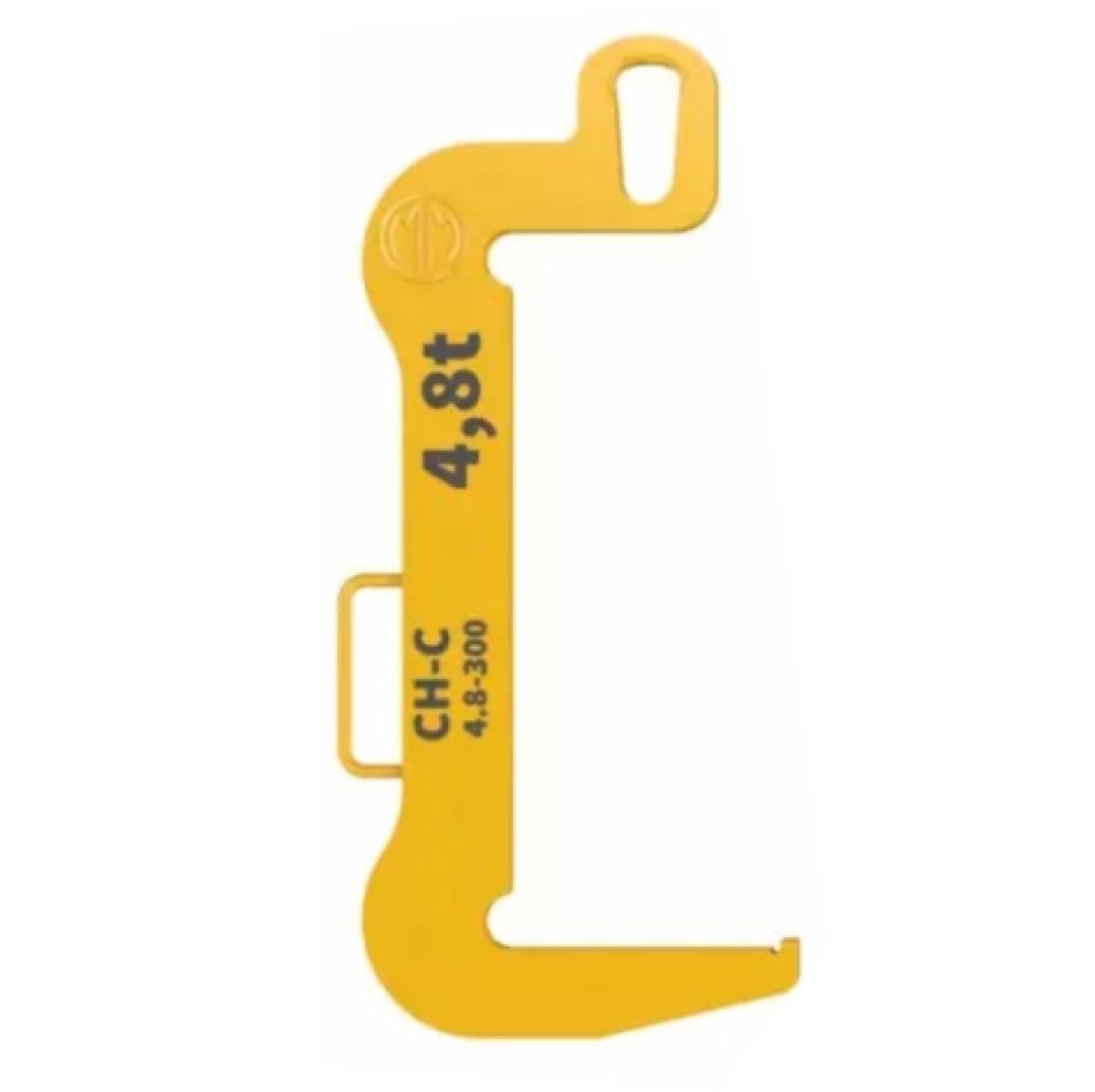

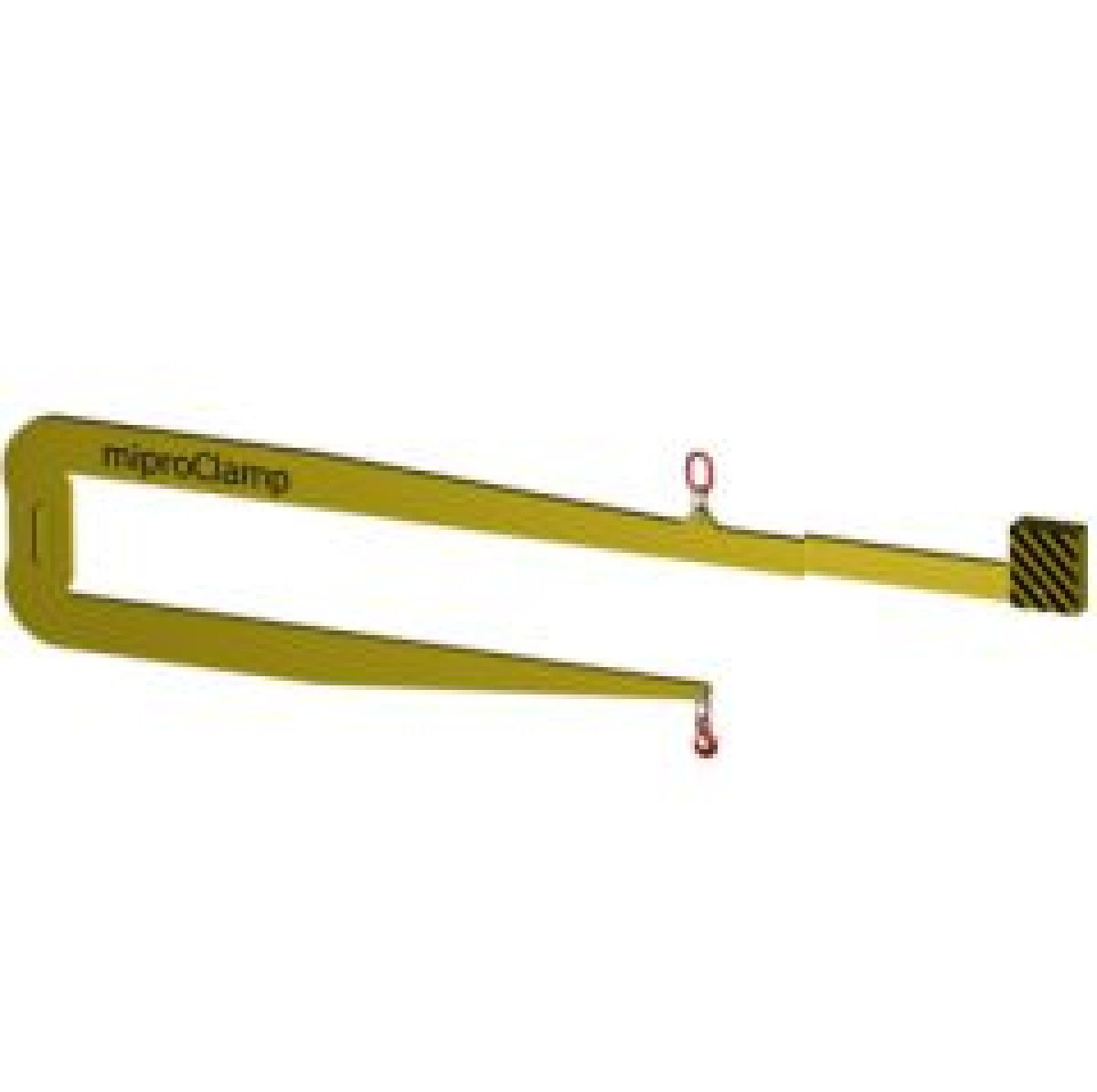

Standard kivitelű ellensúlyos ipari C-horog modellek

Ipari C-horog konfigurációk és opciók

Annak ellenére, hogy a C-horgok jelentős része a tekercsek egyedi szélessége és belső átmérője miatt egyedi mérnöki tervezést igényel, az alábbi táblázat összefoglalja a Texem kínatában elérhető alapvető konstrukciós irányokat:

Alkalmazástechnikai és statikai útmutató C-horgok használatához

A több tonnás acéltekercsek emelése az aszimmetrikus felfüggesztés miatt fokozott figyelmet követel meg. A balesetek elkerülése érdekében mindig tartsa be az alábbi mérnöki szabályokat:

• A súlypont és a dőlésszög szigorú ellenőrzése: A C-horog csak akkor működik biztonságosan, ha a felemelt teher súlypontja pontosan egy vonalba esik a daruhorog függőleges tengelyével. Terhelt állapotban a C-horog emelőnyelvének **enyhén hátrafelé (felfelé) kell dőlnie (kb. 3°-5° fokban)**, hogy a rázkódások vagy hirtelen daruindulások hatására az acéltekercs fizkailag ne tudjon lecsúszni a nyelvről! Az előrefelé dőlő gém életveszélyes és szigorúan tilos!
• A tekercs helyes felfűzése és a biztonsági perem: Az acéltekercset minden esetben teljesen fel kell tolni a C-horog nyelvére, egészen a függőleges gerincváz ütközőjéig. A nyelv hosszát úgy kell megválasztani, hogy a tekercs felvétele után a nyelv csúcsán található biztonsági felhajlás (ütköző perem) teljesen szabadon maradjon, megakadályozva a koil lecsúszását.
• Időszakos szerkezeti vizsgálatok és anyagfáradás: Mivel a C-horgok folyamatos lengő- és hajlítóigénybevételnek vannak kitéve, az anyagfáradás és a hegesztési varratok repedésének kockázata magas. Az Emelőgép Biztonsági Szabályzat előírásai szerint a C-horgokat évente szerkezeti felülvizsgálatnak, és meghatározott időközönként mágneses repedésvizsgálatnak (NDT) vagy terhelési próbának kell alávetni, amit a Texem Kft. szakemberei teljes körűen elvégeznek.

Munkavédelmi figyelmeztetés: Minden ipari C-horgon jól láthatóan, gyárilag fel kell tüntetni a saját tömeget, a maximális névleges teherbírást (WLL) és a CE minősítést. Amennyiben az emelőnyelv elgörbült, a daruhoroghoz csatlakozó felső függesztőszem megnyúlt, vagy a hegesztési varratokon hajszálrepedés látható, az eszközt használni szigorúan tilos és életveszélyes!
