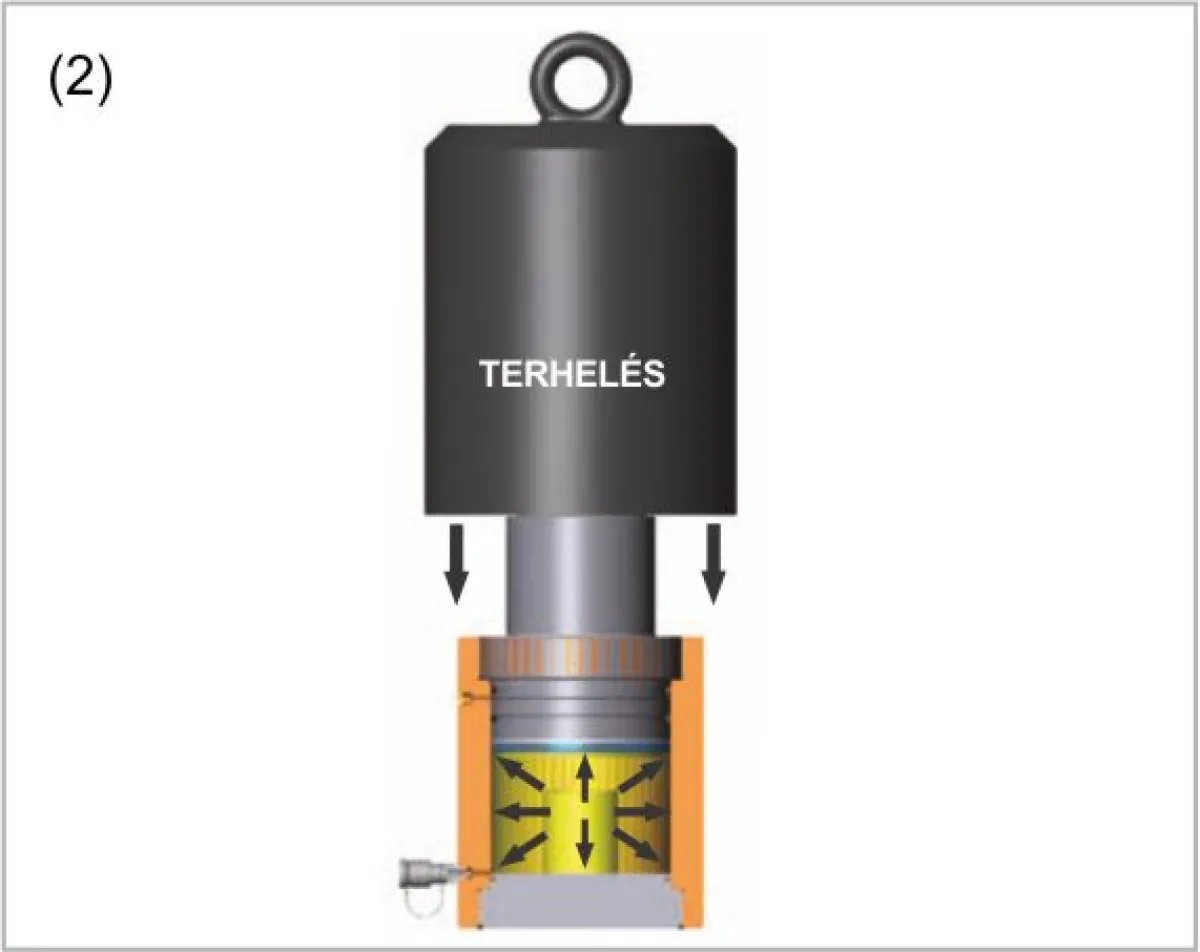

Pascal törvénye: zárt térben lévő folyadékban a külső erő okozta nyomás minden irányban gyengítetlenül terjed tovább (1-2).

Pascal törvénye alapján az olajáram mindig a legkisebb ellenállást választja a hidraulikus rendszerben.

Ez azt is jelenti, hogy több hidraulikus henger használata esetén minden henger dugattyúja a „saját” sebességével mozdul el.

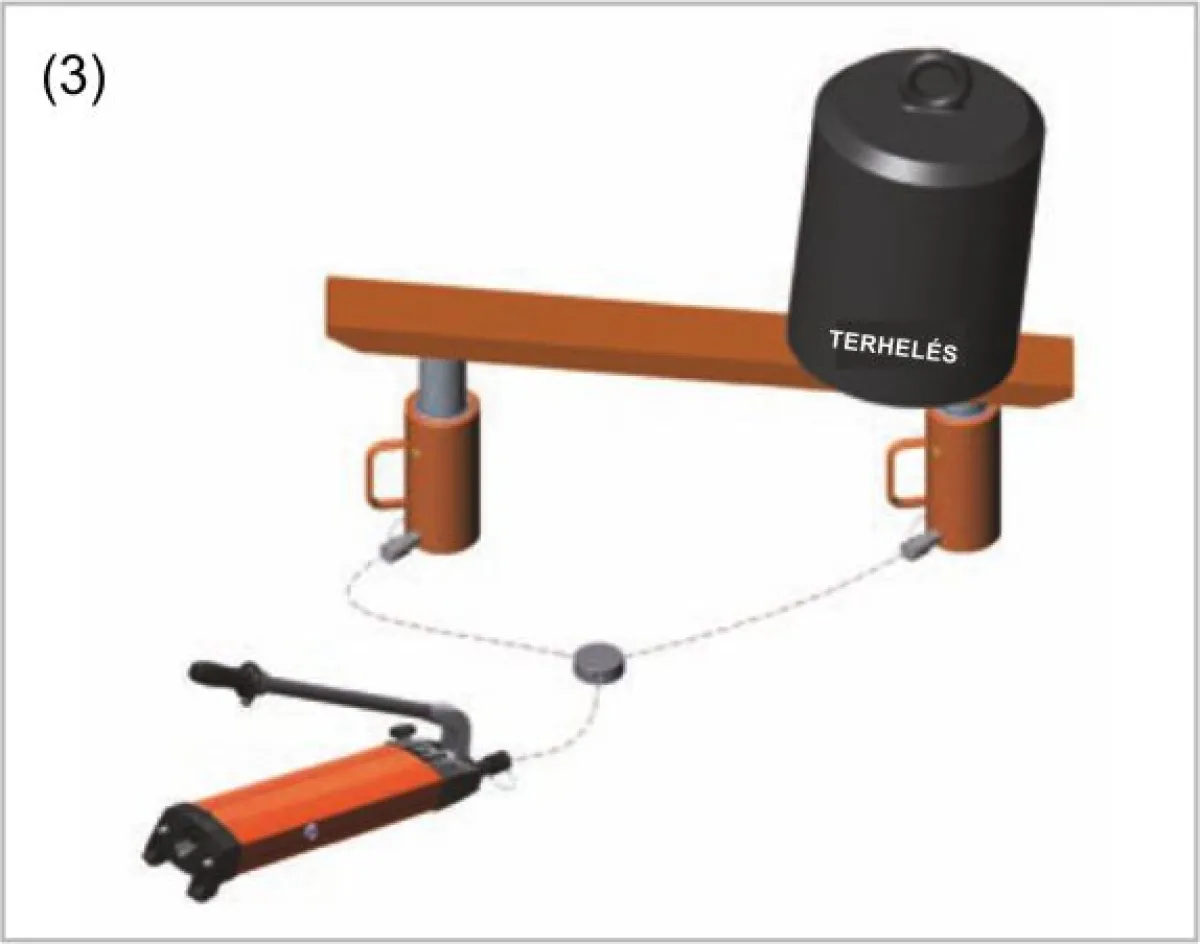

Ha a hengerek azonos méretűek és kapacitásúak, akkor először a legkevésbé terhelt kezd el mozogni majd utoljára a leginkább terhelt (3. ábra).

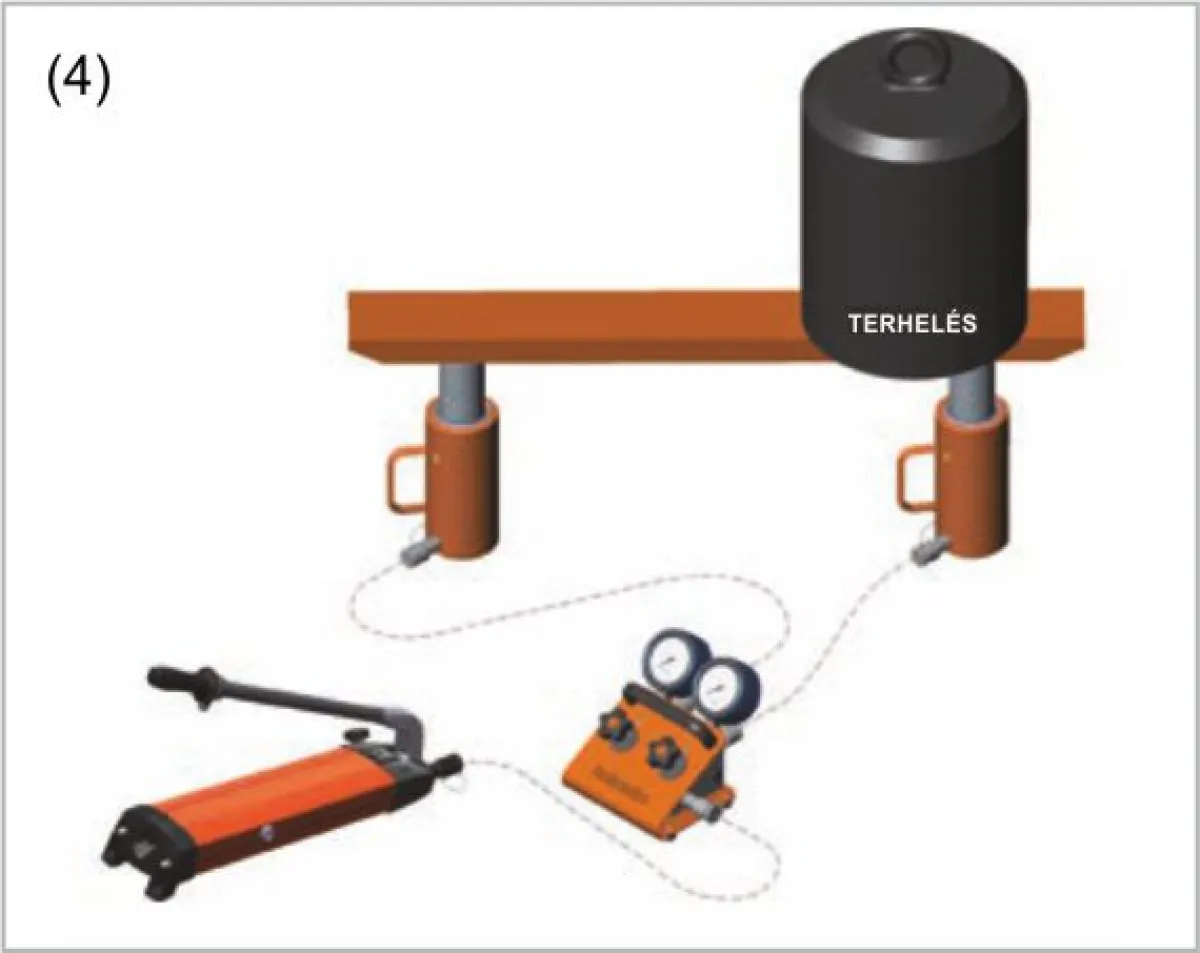

Egy-egy szelepblokkot hozzáadva az emelő rendszerhez az olaj áramlása úgy szabályozható, hogy az összes henger egyenletesen emeljen és a terhelést vízszintesen emelje fel (4. ábra).



Ajánlott hengerkapacitás

A Holmatro olyan rendszert javasol, amely megfelelő kapacitás (v. terhelhetőség) tartalékkal bír az alábbi bizonytalanságok miatt:

  • az emelendő vagy mozgatandó teher tömegének pontos meghatározása nem mindig biztosított,
  • több henger alkalmazása esetén a terhelés eloszlása a hengerek között nem biztos hogy szimmetrikus,
  • a teher mozgatása mindig kockázati tényező, abból származóan balesetveszély vagy anyagi kár keletkezhet.

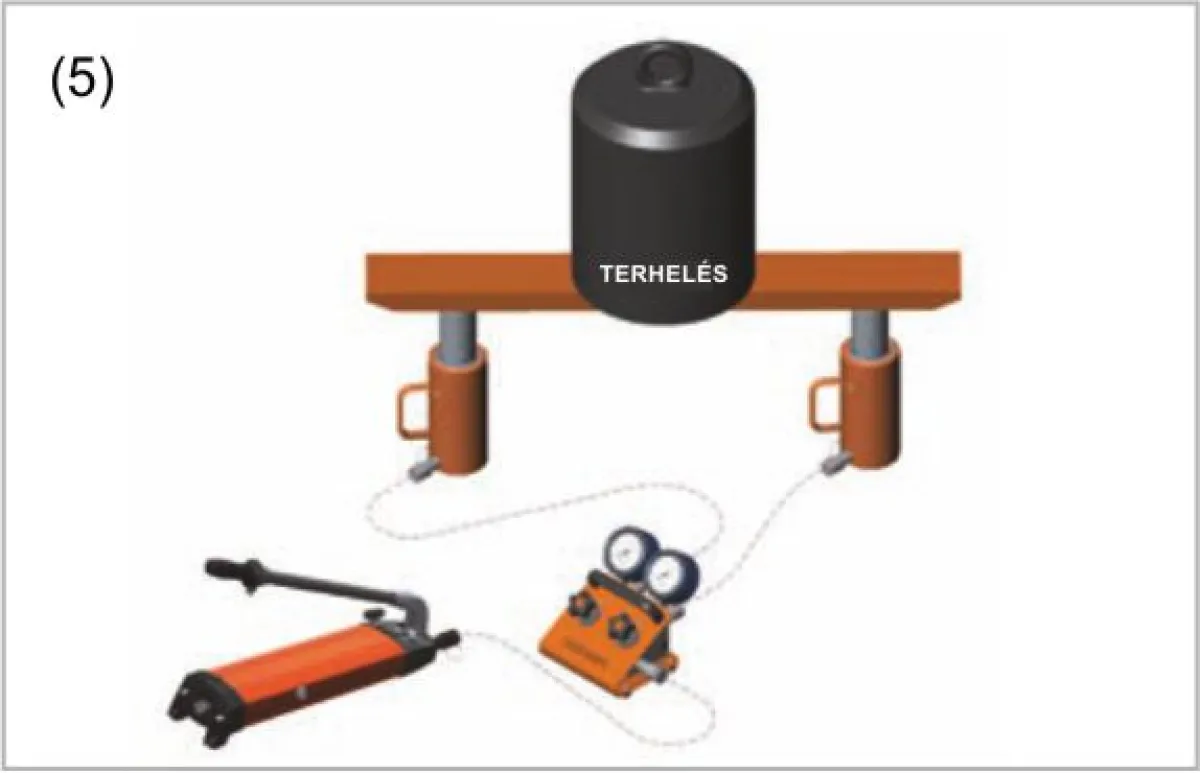

Szimmetrikus terhelés esetén az ajánlott henger teljes kapacitás = 1,5 x terhelés (5)

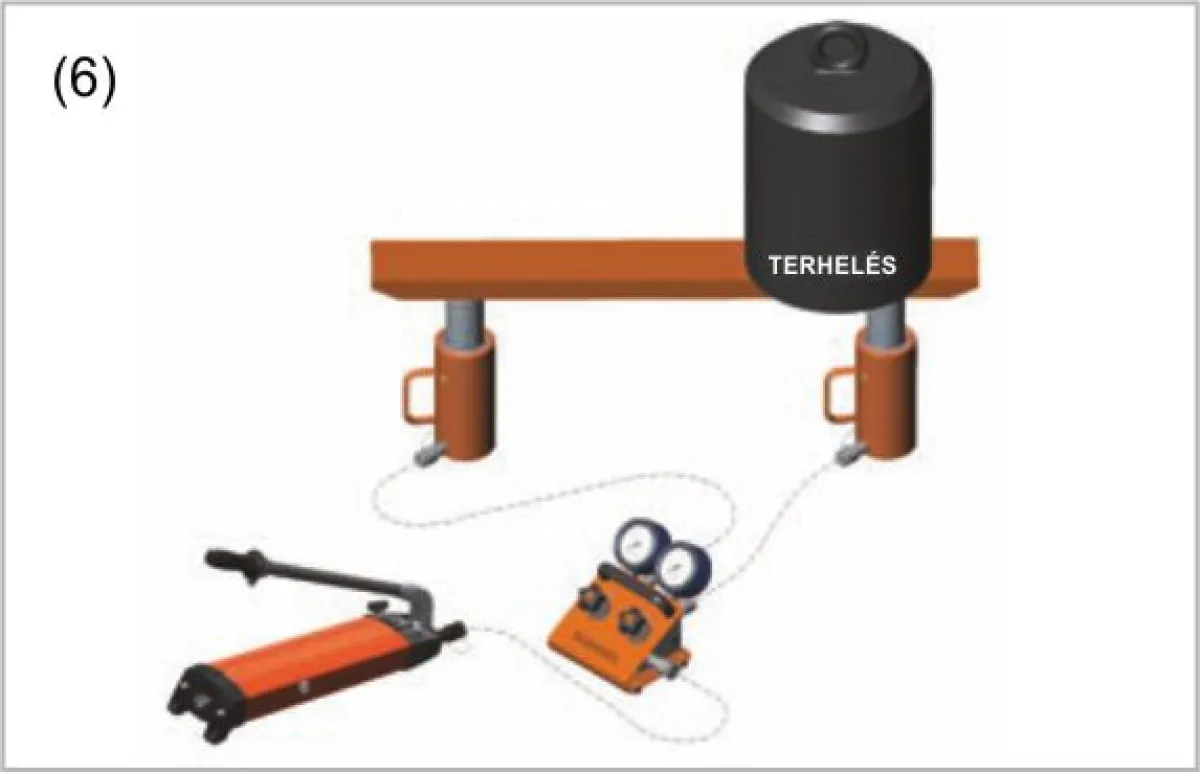

Aszimmetrikus terhelés esetén az ajánlott henger teljes kapacitás = 2 x terhelés (6)

















A munkahenger által kifejthető erő

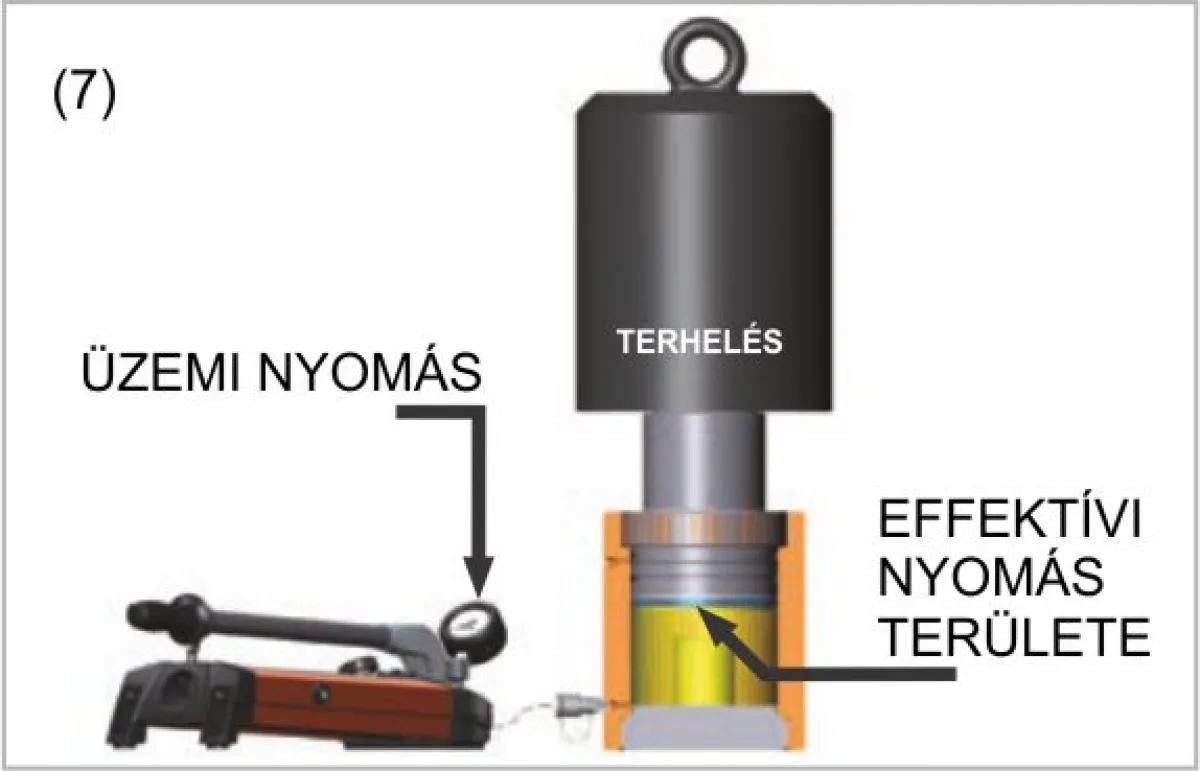

A henger által kifejthető erő („kapacitás”) a hidraulikus nyomás és a dugattyú tényleges effektív felületének szorzatával határozható meg.

F = p × ahol
F az erő nagysága (N),
A a nyomott felület nagysága (a dugattyú hatásos nyomás területe) (cm²),
p pedig a nyomás értéke (N/cm²).

Ez a képlet felhasználható az erő, a nyomás vagy a felület meghatározására, ha a három változó közül kettő ismert.

A nyomás egy adott felületre kifejtett erő eredménye és az alábbi képlettel számolható: p = F / A

A felület pedig az alábbi képlettel számolható: A = F / p

Fontos, hogy egyoldali dugattyúrúd kivezetéses kettős működésű hengerek esetén a mozgási irányt is figyelembe kell venni az eltérő dugattyúfelületek miatt (A1 ill. A2).

A szivattyú minimális tényleges tartálytérfogata

A szivattyú minimális tényleges tartálytérfogata = [1. henger olajmennyisége + 2. henger + n. henger…] × 1,2 ahol 1,2 a biztonsági tartalék



A henger olajmennyisége:

A henger teljes löketének eléréséhez szükséges térfogat cm3-ben. Az olajmennyiség specifikációkat lásd a „Hidraulikus hengerek” szakaszban.
Megjegyzés: kettős működésű hengerek esetén csökkenteni kell a dugattyú feletti térfogatot a dugattyú alatt lévőtérfogattal.



Szükséges műveleti sebesség

működési sebesség = hengerek olajmennyisége (1 + 2 + n) / szivattyú folyadékszállítás



Műveleti sebesség:

- kézi / lábhajtású szivattyúk: a henger teljes feltöltéséhez szükséges szivattyú löketek száma.
- motoros hajtású szivattyúk: a henger teljes feltöltéséhez szükséges percek száma.



Hengerek olajmennyisége:

- kézi és lábhajtású szivattyúk: a henger teljes löketéhez szükséges térfogat cm3-ben.
- motoros hajtású szivattyúk: a henger teljes löketéhez szükséges mennyiség literben. Lásd a termékoldalak táblázatát.
Megjegyzés: Két szám megadása esetén vegye figyelembe a dugattyú alatti ill. feletti részére vonatkozó értéket.



Szivattyú szállítási teljesítménye:

- kézi és lábhajtású szivattyúk: a szivattyú szállítási teljesítménye cm³ / löket-ben meghatározott.
- motoros hajtású szivattyúk: a szivattyú teljesítménye liter / perc-ben meghatározott.
A szivattyú szállítási teljesítményét lásd a „Hidraulikus szivattyúk” szakasz táblázataiban.



Mértékegységek átváltási táblázata



1 bar = 1,019716 kg/cm²   1 kg/cm² = 0,980665 bar
1 bar = 14,503774 psi 1 psi = 0,068948 bar
1 bar = 100 kPa 1 kPa = 0,01 bar
1 bar = 0,1 MPa 1 MPa = 10 bar
1 bar = 0,1 N/mm² 1 N/mm² = 10 bar
1 bar = 10 N/cm² 1 N/cm² = 0,1 bar

1 tonna = 9,80665 kN   1 kN = 0,101972 tonna
1 tonna = 9806,65 N 1 N = 0,000101972 tonna
1 tonna = 1000 kg 1 kg = 0,001 tonna

1 cm2 = 0,155 in²   1 in² = 6,4516 cm2
1 cm3 = 0,061024 in³ 1 in³ = 16,387064 cm3
1 cm3 = 0,001 I 1 I = 1000 cm3
1 kgf = 9,80665 N 1 N = 0,101972 kgf
1 kg = 2,204623 lb 1 lb = 0,453592 kg
