Kötélvégzárak

A Texem Kft. az emelőberendezések, darukötélzetek és feszített rendszerek végződéseinek biztonságos rögzítéséhez kínál nagyszilárdságú, minősített ékes kötélvégzárakat.
Ezek a professzionális szerelvények kiválóan alkalmasak az acélsodronykötelek helyszínen történő gyors rövidítéséhez, valamint a pontos kötélhossz finomhangolásához.
Kínálatunkban a komplett, ékkel és csapszeggel ellátott kötélvégzáró elemek találhatók meg, amelyek bontás nélkül, mechanikus úton biztosítják a roncsolásmentes és
maximálisan biztonságos kötélvég-rögzítést.

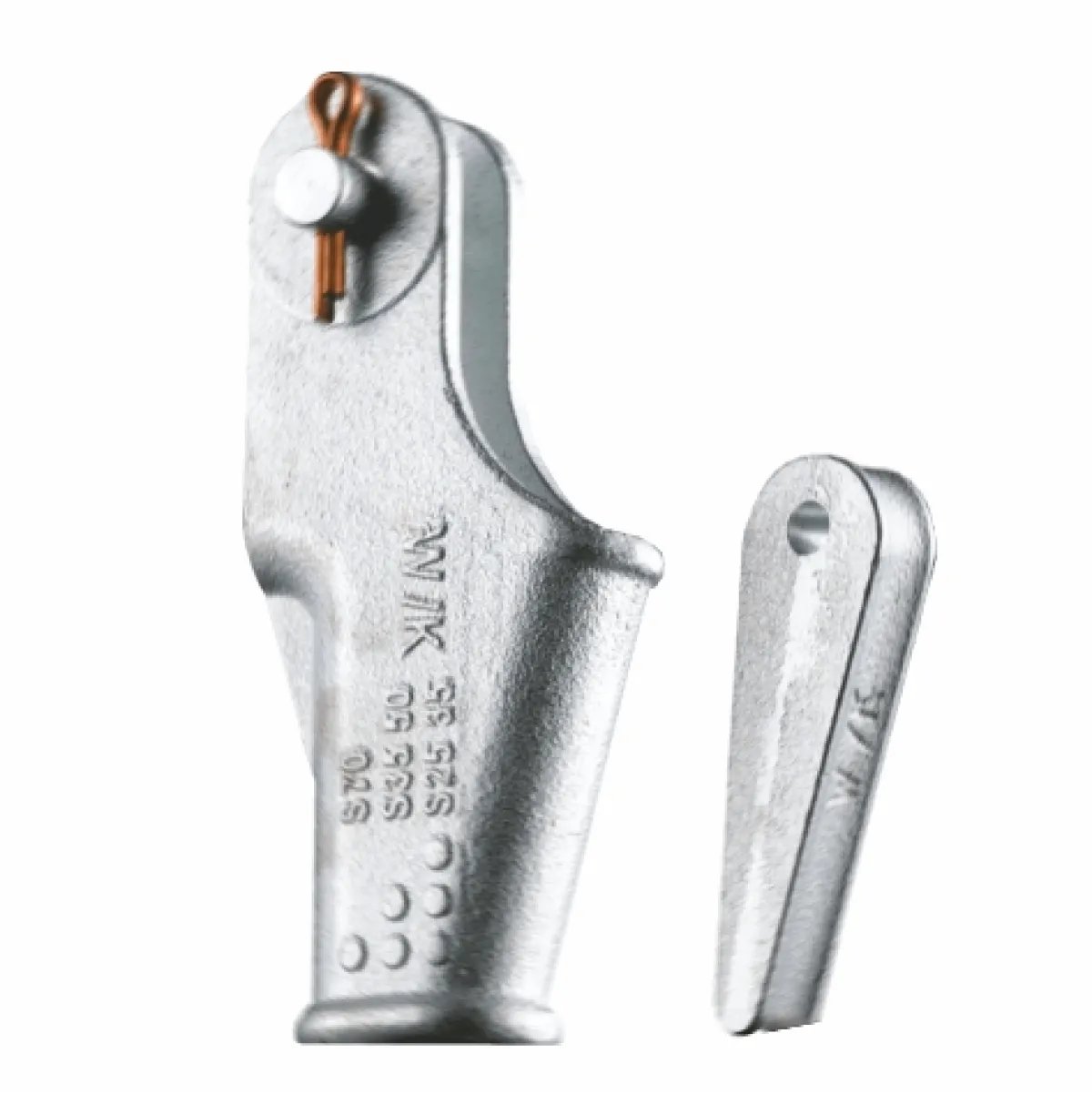

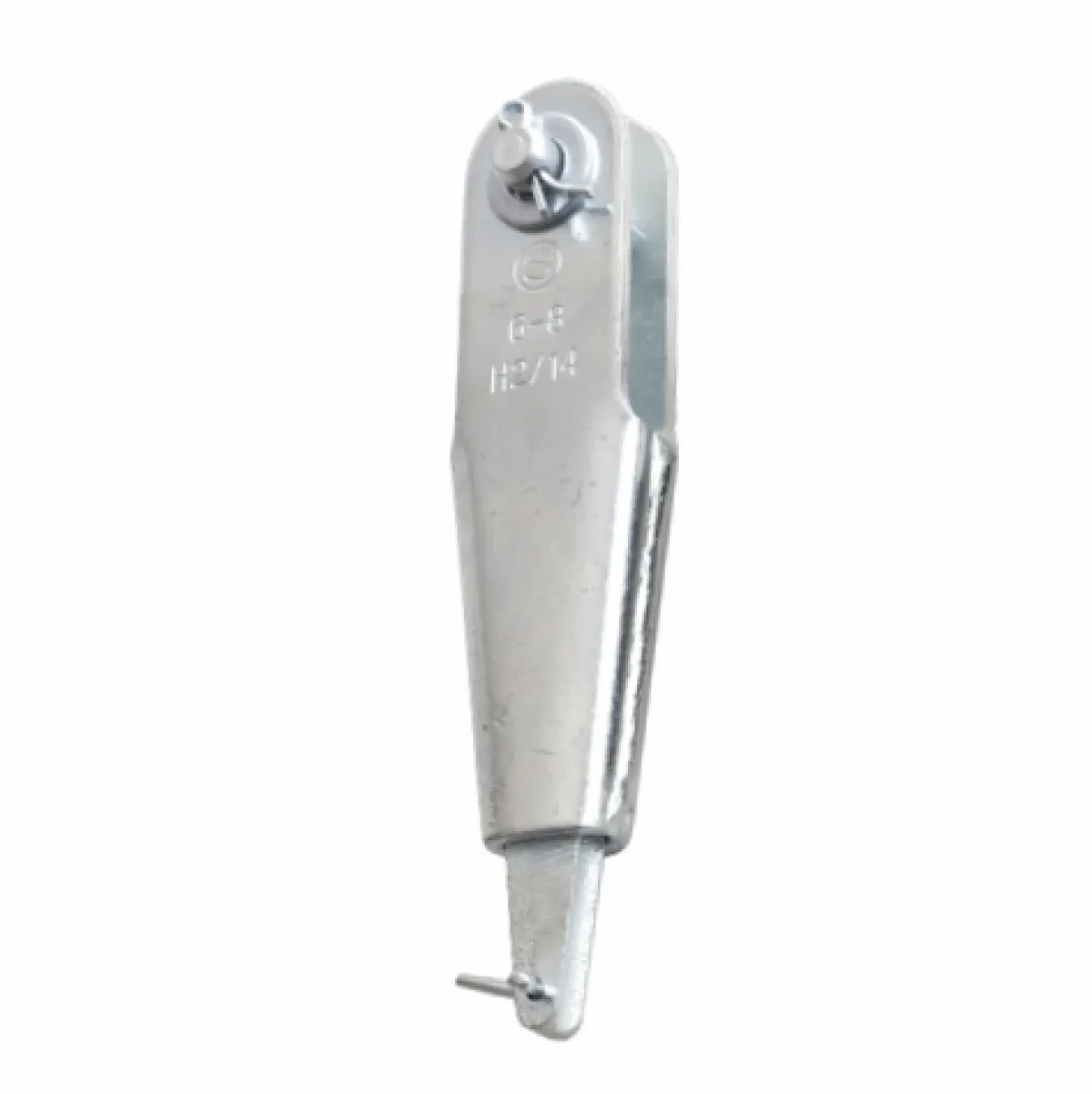

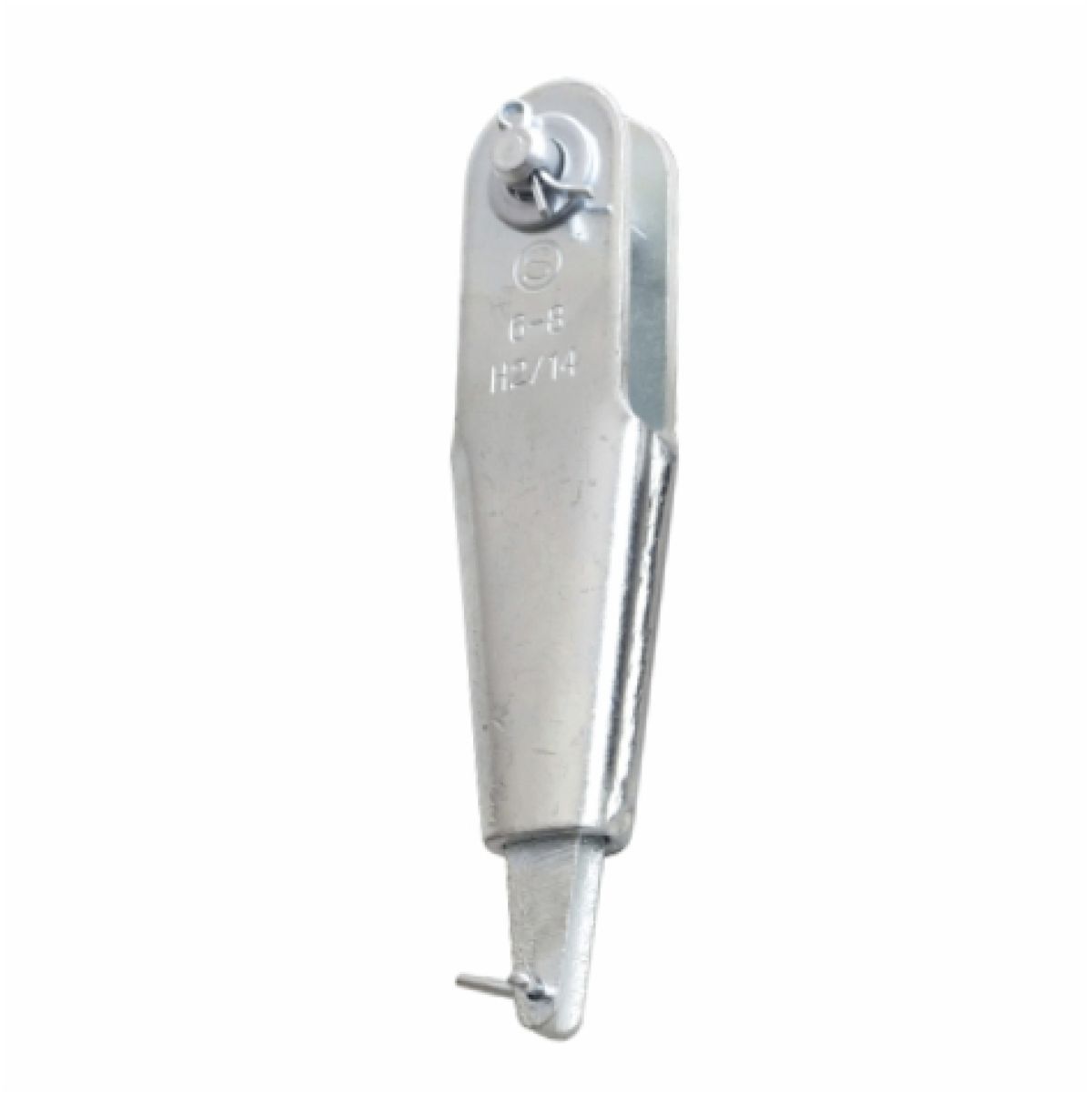

Raktárkészletünkről (típustól függően) 2 mm-től 0042 mm-es kötélátmérőig biztosítjuk az EN 13411-7 (korábban DIN 15315), a DIN 43148, valamint az EN 13411-6 szabványok

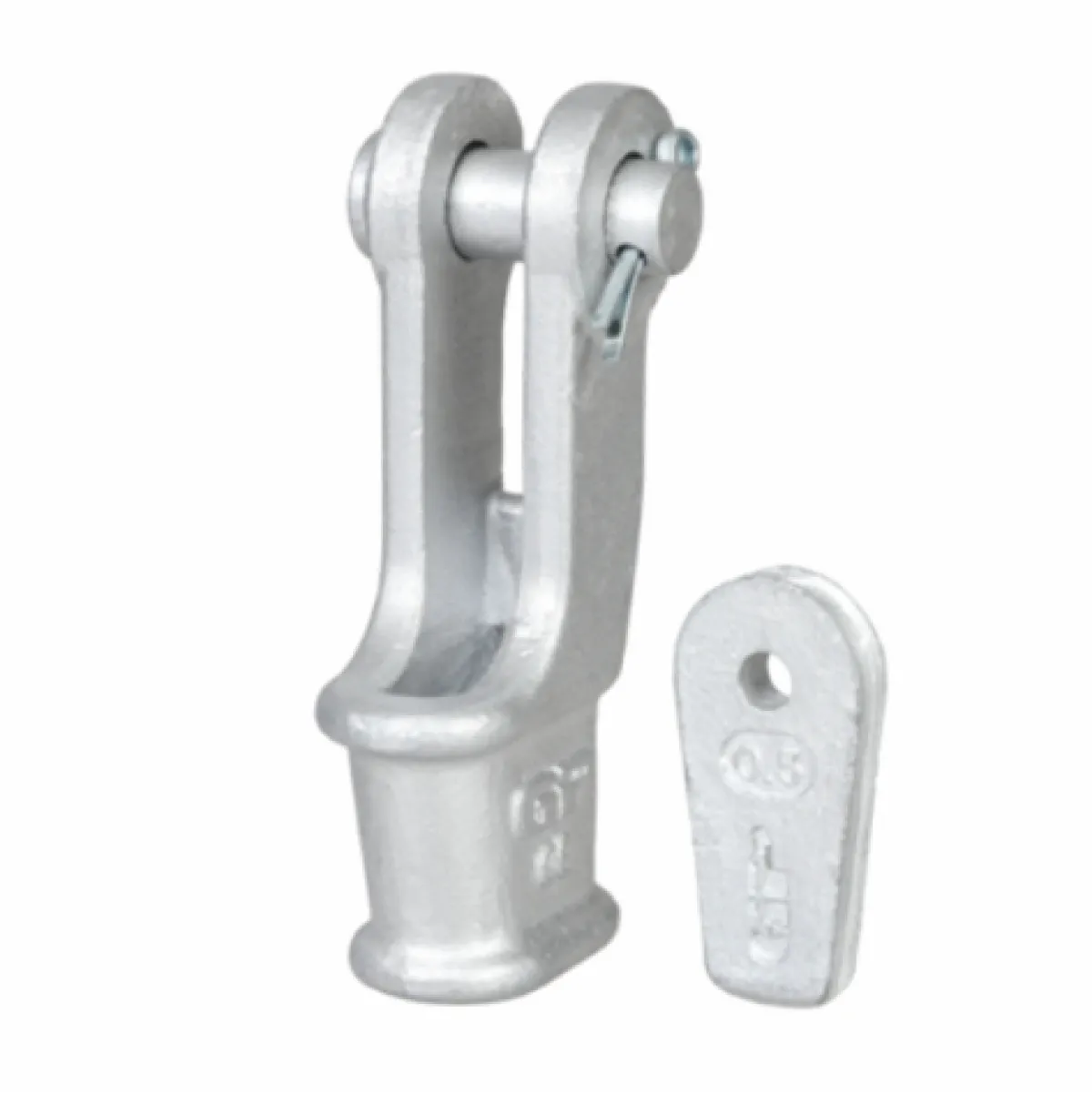

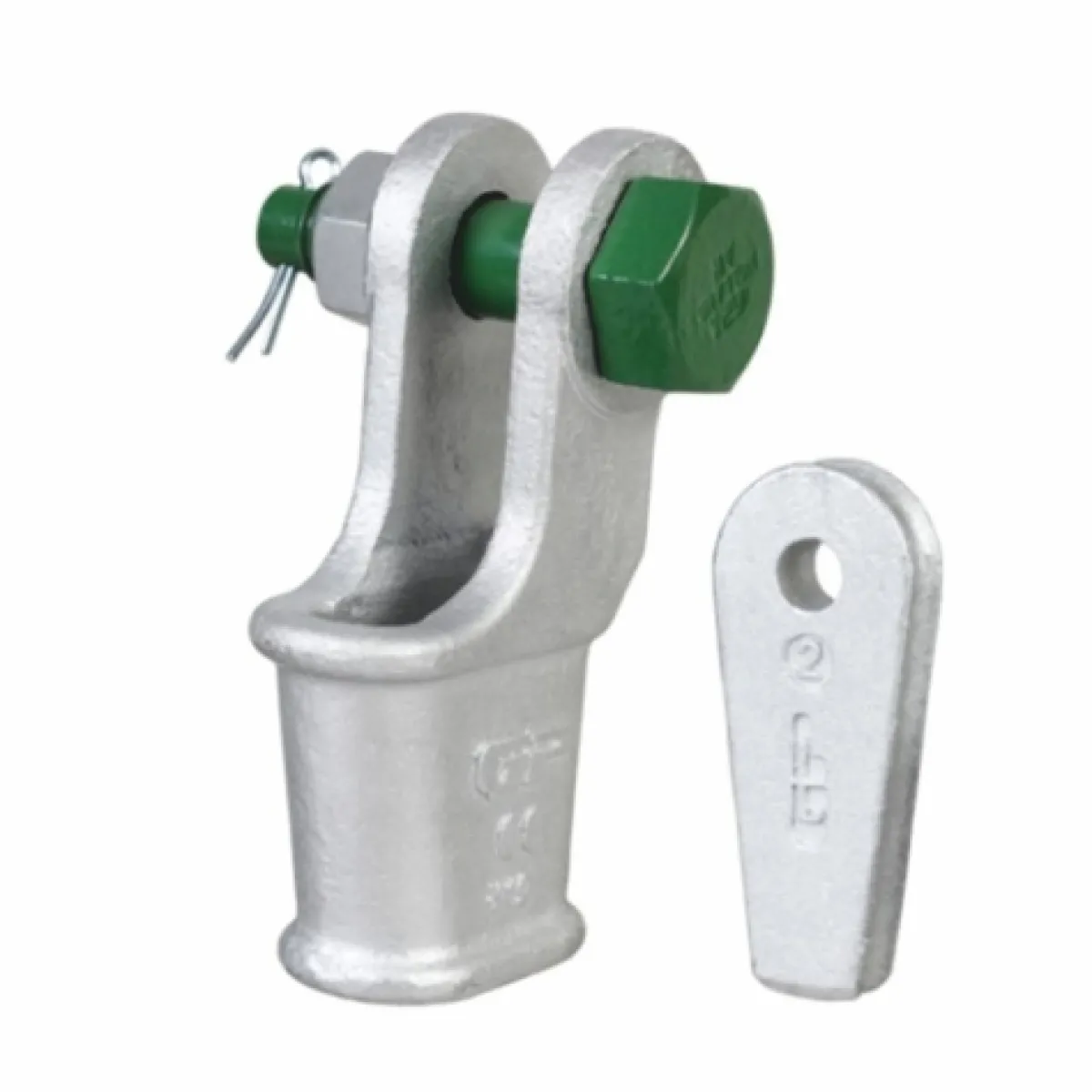

előírásainak mindenben megfelelő, horganyzott és bizonylatolt szerelvények ellátását (beleértve a prémium Green Pin G-6423 és G-6413 szériákat).
Az ékes rögzítés hatékonysága az önzáró mechanizmuson alapul, így a kötélre ható vonóerő növekedésével az ék automatikusan és egyre erősebben szorul rá a kötésház belső falára.

Ékes kötélvégzár konstrukciók

Kötélvégzárak helyes alkalmazása

A szerkezeti megcsúszások, a kötélsérülések és a súlyos emeléstechnikai balesetek elkerülése érdekében szigorúan tartsa be a következő szakmai előírásokat:

• Megfelelő ék és ház párosítás: Az ékes kötélvégzár (pl. EN 13411-7 vagy DIN 43148 szériák) biztonságos működésének alapja, hogy az ék hornya és a ház belső szöge tökéletesen illeszkedjen a használt acélsodronykötél névleges átmérőjéhez. Soha ne használjon nem hozzá tartozó, idegen éket a házban!
• A kötél helyes befűzése: A terhelt kötélágnak mindig egyenes vonalban, a csapszeg tengelyével egybeeső oldalon kell belépnie a házba. A fordított befűzés aszimmetrikus terhelést és a ház törését okozhatja.
• A szabad kötélvég rögzítése: A kötélvégzárból kilépő szabad kötélvéget (holtágat) a biztonsági előírásoknak megfelelően vissza kell hajtani és kötélszorító bilinccsel vagy egy kiegészítő kötélhurokkal kell biztosítani, megakadályozva, hogy a kötél tehermentes állapotban kicsússzon az ékből.
• Sasszeges biztosítás: A csatlakozó csapszegeknél kizárólag a gyári, sértetlen sasszeggel történő mechanikus biztosítás fogadható el. Minden emelés előtt ellenőrizni kell a sasszegek állapotát és meglétét.
• Hőmérsékleti korlátozások: Vegye figyelembe a szabvány szerinti határértékeket! Míg az EN 13411-7 szimmetrikus szerelvények -20 °C és +100 °C között használhatók, addig az öntött acélházas DIN 43148 aszimmetrikus változatok 0 °C alatti környezetben nem alkalmazhatók.

Szerelési módok

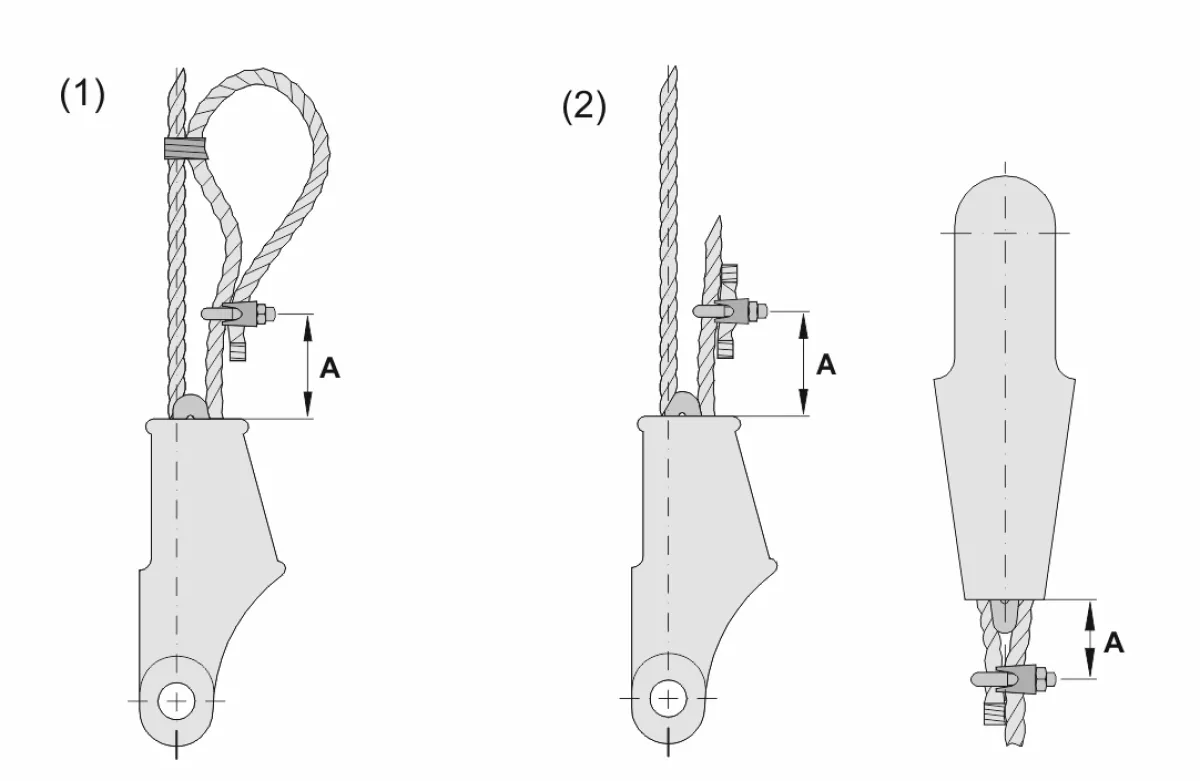

Az 1. módszer esetében (lásd:1. ábra) a kötélvéget visszahajtva szemet kell képezni és rögzíteni egy minősített kötélszorító bilinccsel (EN 13411-5),majd a szemet lágy kötöződróttal rá kell erősíteni a teherhordó kötélághoz. Erre a kötél esetleges beakadásának elkerülése érdekében van szükség.
Az ábrákon látható ’A’ méret a kötélszorító bilincs és a ház legközelebbi része közötti távolságot mutatja.
A távolság az ék teljes hosszának 50-75% -a legyen.
Ha az "A" méret túl kicsi, a kötél deformálódhat.
Ha az "A" méret túl nagy, az ék kieshet a testből, ha esetlegesen a kötél fellazul.

Az II. módszer (lásd: 2. ábra) esetében a kötélvéget egyenesen hagyva egy a kötélből vágott és szétbomlás ellen biztosított acélsodronykötél darabot kell rögzíteni egy minősített kötélszorító bilinccsel (EN 13411-5) az előzőleg írt "A" távolság betartásával.
