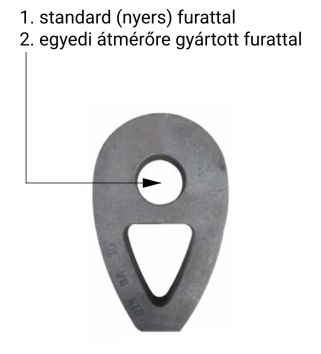

Az öntvény kötélszív kétféle furattal rendelhető.
A nehéz kötélszivek csatlakozó méreteit nyers furattal, illetve a méretenkénti lehetséges fúrási mérettartományt a vonatkozó táblázatok tartalmazzák.
cikkszám | névleges méret |
A mm |
B mm |
D1 mm |
C mm |
L mm |
saját tömeg kg |
110910108 | 8 | 9 | 15 | 14 | 40 | 66 | 0,2 |
110910110 | 10 | 11 | 17,5 | 18 | 50 | 82 | 0,3 |
110910112 | 12 | 13 | 20 | 21 | 60 | 98 | 0,5 |
110910114 | 14 | 16 | 23,5 | 25 | 70 | 114 | 0,7 |
110910116 | 16 | 18 | 26 | 28 | 80 | 130 | 0,8 |
110910118 | 18 | 20 | 28,5 | 31 | 90 | 145 | 1,1 |
110910120 | 20 | 22 | 31 | 35 | 100 | 161 | 1,4 |
110910122 | 22 | 24 | 33,5 | 38 | 110 | 177 | 1,8 |
110910124 | 24 | 26 | 36 | 41 | 120 | 193 | 2,3 |
110910126 | 26 | 29 | 39,5 | 44 | 130 | 209 | 3 |
110910128 | 28 | 31 | 42 | 47 | 140 | 224 | 3,7 |
110910132 | 32 | 35 | 47 | 53 | 160 | 256 | 5,3 |
110910136 | 36 | 40 | 53 | 59 | 180 | 288 | 7,5 |
110910140 | 40 | 44 | 58 | 65 | 200 | 320 | 10,4 |
110910144 | 44 | 48 | 63 | 70 | 220 | 352 | 13,4 |
110910148 | 48 | 53 | 69 | 76 | 240 | 384 | 17,8 |
110910152 | 52 | 57 | 74 | 81 | 260 | 416 | 23,1 |
A cikkszámokra kattintva a termék(ek) az ajánlatkérés menüben listázásra kerülnek. Az egyedi furatméreteket kérjük külön megadni. |
névleges méret | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 32 | 36 | 40 | 44 | 48 | 52 |
D1 max. | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 80 | 90 | 100 | 110 | 120 | 130 |
A legnagyobb kialakítható furat = D1 max.
Egyedi furatokkal készítendő kötélszívekkel kapcsolatban keresse munkatársainkat!
Kötélszív DIN 3091 szerint, öntvény nehéz kivitel
