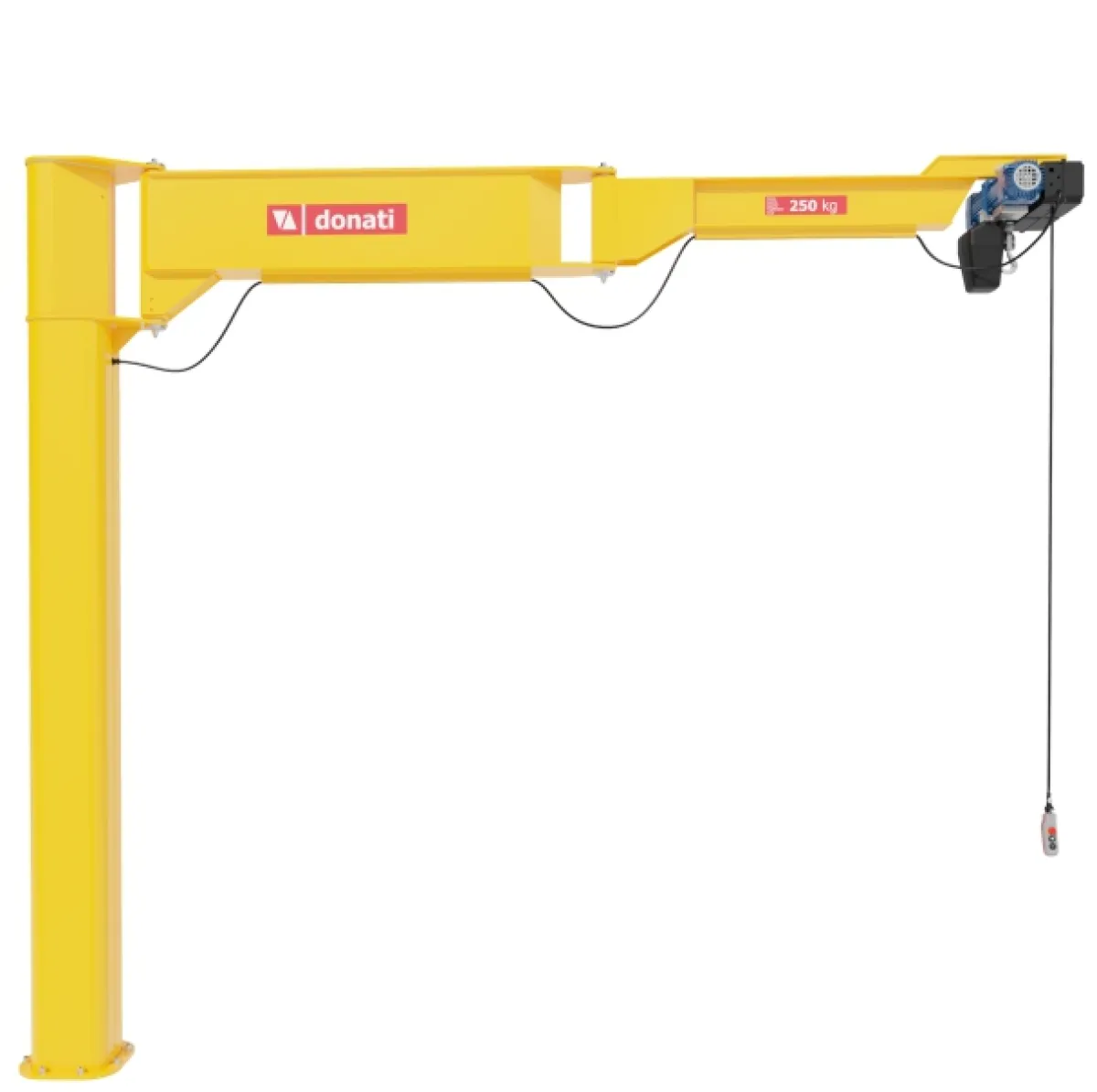

Donati CBB oszlopos csuklósgémes forgódaru – Manuális csuklósgémes forgódaru

► Alulmerevített golyóscsapágyazott kéttagú IPE-profilú gémszerkezet 125 kg - 500 kg méretsorban

A Donati CBB típusú manuális mozgatású oszlopos csuklósgémes forgódaruk a szűk, tagolt és fizikai akadályokkal terhelt gépipari munkaállomások, a szerelőcsarnokok és a kényes pozicionálást igénylő gyártósorok legmagasabb mérnöki kategóriájú berendezései. Ezt a rendkívül rugalmas, kéttagú (ívesen csukló) gémszerkezettel ellátott termékcsaládot célirányosan olyan üzemrészekbe fejlesztették ki, ahol a csarnok tartóoszlopai, nagyméretű megmunkálógépei vagy egyéb rögzített technológiai elemei miatt a hagyományos merevgémes daruk nem lennének képesek hozzáférni a munkaterület minden pontjához. A gémrendszer egy melegen hengerelt, prémium IPE-profilú főtartóból áll, amely alulmerevített, golyóscsapágyazott kialakításának köszönhetően zökkenőmentes és holtjátékmentes 360 fokos körbeforgatást szavatol a központi oszlop körül. A kötött pályás vagy rugalmatlan emelőgerendákkal szemben ez a csuklós mechanizmus biztosítja a leginkább akadálymentes padlószint feletti árutovábbítást a modern gyárakban.

Opciók:

Megfelelőség: CSA-C-US | ISO 3834 | ISO 27001 | ISO 9001 | ISO 14001 | ISO 45001

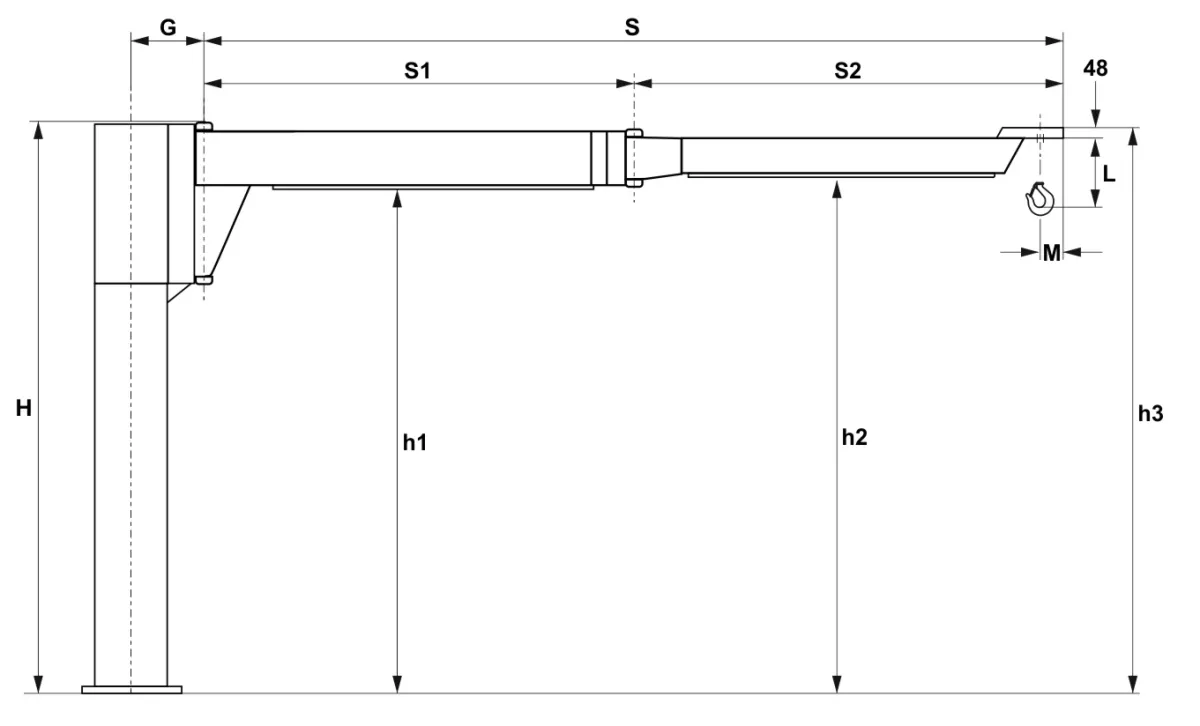

CBB típusú oszlopos forgódaru méretsorozata és teherbírása (t) - WLL

  L méret: jellemzően 275-378 mm között, az emelő típusától függően

 * Standard oszlopmagasság és erre vonatkozó saját tömeg |  ** Maximálisan rendelhető oszlopmagasság (opcionális) és erre vonatkozó oszlop saját tömeg

Típus
Cikkszám		 Teherbírás
(t)		 S
(m)		 H*
(mm)		 H max**
(mm)		 h1
(mm)		 h2
(mm)		 h3
(mm)		 S1
(mm)		 S2
(mm)		 G
(mm)		 M
(mm)		 Δ
(mm)		 Saját tömeg
(kg)		 Oszlop
saját tömege**
(kg/m)
R30R3A 0,125 3 3020 5020 2603 2777 2995 1000 2000 228 180 32 166 18,2
R30R3B 0,125 3 3020 5020 2603 2777 2995 1500 1500 228 180 32 190 18,2
R30R3C 0,125 3 3020 5020 2603 2777 2995 2000 1000 228 180 32 212 18,2
R30S4A 0,125 4 3020 5020 2603 2737 2995 1000 3000 274 180 32 215 22,8
R30S4B 0,125 4 3020 5020 2603 2737 2995 1500 2500 274 180 32 237 22,8
R30S4C 0,125 4 3020 5020 2603 2777 2995 2000 2000 274 180 32 245 22,8
R30S5A 0,125 5 3020 5020 2603 2737 2995 2000 3000 274 180 32 272 22,8
R30S5B 0,125 5 3020 5020 2603 2737 2995 2500 2500 274 180 32 294 22,8
R30S5C 0,125 5 3020 5020 2603 2777 2995 3000 2000 274 180 32 304 22,8
R35T6B 0,125 6 3525 5525 3083 3220 3478 2500 3500 323 180 42 450 35
R35T6C 0,125 6 3525 5525 3083 3220 3478 3000 3000 323 180 42 485 35
R35T7A 0,125 7 3525 5525 3083 3220 3478 3000 4000 323 180 42 513 35
R35T7B 0,125 7 3525 5525 3083 3220 3478 3500 3500 323 180 42 534 35
A30S3A 0,25 3 3020 5020 2603 2737 2995 1000 2000 274 180 32 198 22,8
A30S3B 0,25 3 3020 5020 2603 2737 2995 1500 1500 274 180 32 220 22,8
A35T4A 0,25 4 3525 5525 3083 3180 3478 1000 3000 323 180 42 342 35
A35T4C 0,25 4 3525 5525 3083 3220 3478 2000 2000 323 180 42 382 35
A35T5A 0,25 5 3525 5525 3083 3180 3478 2000 3000 323 180 42 419 35
A35T5B 0,25 5 3525 5525 3083 3180 3478 2500 2500 323 180 42 448 35
A35U6B 0,25 6 3525 5525 3083 3180 3478 2500 3500 386 180 42 520 43,5
A35U6C 0,25 6 3525 5525 3083 3180 3478 3000 3000 386 180 42 552 43,5
A35U7A 0,25 7 3525 5525 3083 3180 3478 3000 4000 386 180 42 577 43,5
A35U7B 0,25 7 3525 5525 3083 3180 3478 3500 3500 386 180 42 604 43,5
A35T3A 0,5 3 3525 5525 3083 3220 3478 1000 2000 323 180 42 306 35
A35T3F 0,5 3 3525 5525 3083 3220 3478 1000 2000 323 190 42 306 35
A35T3B 0,5 3 3525 5525 3083 3220 3478 1500 1500 323 180 42 339 35
A35T3G 0,5 3 3525 5525 3083 3220 3478 1500 1500 323 190 42 339 35
A35U4A 0,5 4 3525 5525 3083 3180 3478 1000 3000 386 180 42 390 43,5
A35U4F 0,5 4 3525 5525 3083 3180 3478 1000 3000 386 190 42 390 43,5
A35U4C 0,5 4 3525 5525 3083 3220 3478 2000 2000 386 180 42 430 43,5
A35U4H 0,5 4 3525 5525 3083 3220 3478 2000 2000 386 190 42 430 43,5
A35U5A 0,5 5 3525 5525 3083 3180 3478 2000 3000 386 180 42 467 43,5
A35U5F 0,5 5 3525 5525 3083 3180 3478 2000 3000 386 190 42 467 43,5
A35U5B 0,5 5 3525 5525 3083 3180 3478 2500 2500 386 180 42 496 43,5
A35U5G 0,5 5 3525 5525 3083 3180 3478 2500 2500 386 190 42 496 43,5
A40V6A 0,5 6 4025 6025 3565 3620 3958 2000 4000 443 180 45 796 43,5
A40V6F 0,5 6 4025 6025 3565 3620 3958 2000 4000 443 190 45 796 43,5
A40V6C 0,5 6 4025 6025 3565 3660 3958 3000 3000 443 180 45 853 64
A40V6H 0,5 6 4025 6025 3565 3660 3958 3000 3000 443 190 45 853 64
A40V7A 0,5 7 4025 6025 3565 3620 3958 3000 4000 443 180 45 911 64
A40V7F 0,5 7 4025 6025 3565 3620 3958 3000 4000 443 190 45 911 64
A40V7B 0,5 7 4025 6025 3565 3620 3958 3500 3500 443 180 45 961 64
A40V7G 0,5 7 4025 6025 3565 3620 3958 3500 3500 443 190 45 961 64
