Vontató csörlő Gebuwin EW – Zárt hajtóműves elektromos csörlő nehéz igénybevételre

► Prémium nehezipari elektromos csörlők 0,125 t - 3,2 t vontatási kapacitás-tartományban

A nehézipari prémium kézi és elektromos csörlőket, valamint kötéldob-hajtásokat gyártó holland Gebuwin hivatalos céglogója | Texem

A Gebuwin EW típusú elektromos vontató csörlők a nehézgépgyártás, az ipari logisztika, az üzemek és a kikötői anyagmozgatás legmagasabb, professzionális kategóriájú hajtástechnikai komponensei. Ezt a fokozott igénybevételre tervezett, 230V egyfázisú vagy 400V háromfázisú kivitelben is rendelhető termékcsaládot célirányosan olyan ipari munkakörnyezetekre fejlesztették ki, ahol a folyamatos, megszakítás nélküli gépi erőátvitel és a maximális szerkezeti merevség alapkövetelmény. Kiválóan alkalmazható olyan csarnokokban, szerelősorokon és nehéz áruátrakó pontokon, ahol a kézi erő vagy a standard csörlők teljesítménye már nem elegendő, a nehéz láncfüggesztékek vagy merev acélkötél függesztékek helyett pedig egy precízen vezérelhető, zárt hajtóműves csörlőmechanizmus szükséges. A masszív felépítésű ház, az IP54-es védettség és a prémium csapágyazás együttesen garantálják a sima, rezgésmentes futást az S3-40%-os ciklusidők mellett. A drótkötelekkel való összekapcsolásnál ez a sokoldalúan konfigurálható konstrukció biztonságos és megbízható nehezipari tehermegfogást és vontatást biztosít.

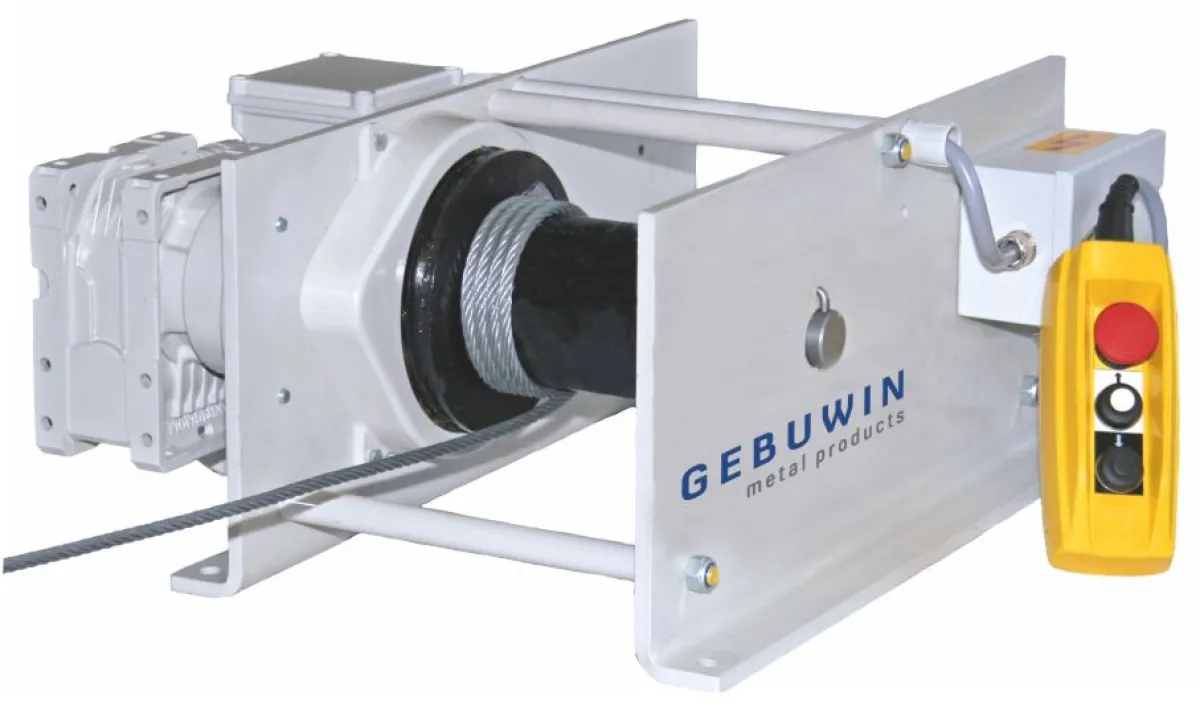

Gebuwin EW típusú zárt hajtóműves, IP54-es védettségű nehézüzemi elektromos vontató csörlő a kötéldob felől fényképezve [0,1.10] | Texem

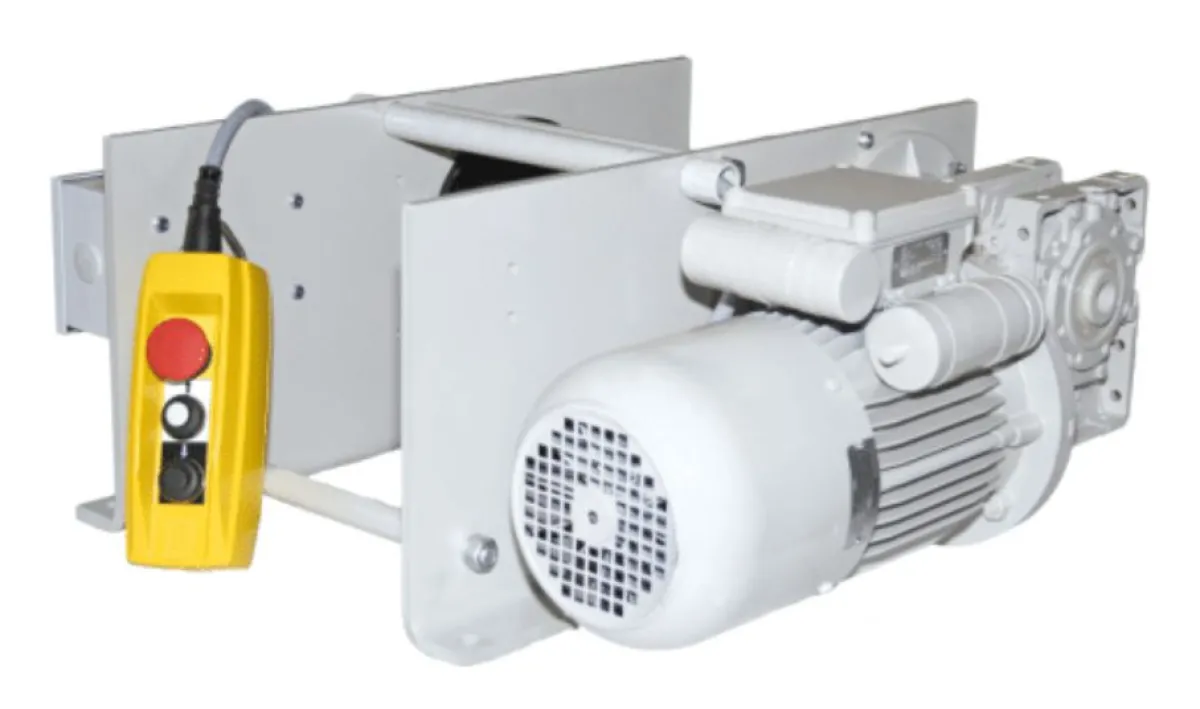

Gebuwin EW villamos vontatócsörlő hátulnézeti képe a nagyteljesítményű meghajtómotor és a zárt hajtóműház felől [0,1.10] | Texem

Opciók

Gebuwin EW ipari vontató csörlő technikai adatok és méretek

230 V üzemi feszültségű változatok

Cikkszám Típus Teherbírás
az első kötélsoron
(kg)		 Teherbírás
a felső kötélsoron
(kg)		 Sebesség
az első kötélsoron
(m/perc)		 Kötél
Ø
(mm)		 Kötélfelvevő
kapacitás
(m)		 Motor
teljesítmény
(kW)		 Saját tömeg
(kg)
GWEW0125D230 EW 125 D 230V 125 90 7,8 (15)* 4 32 0,37 (0,75)* 27
GWEW0250D230 EW  250 D 230V 250 180 5 (10)* 4 35 0,37 (0,75)* 37
GWEW0500D230 EW 500 D 230V 500 340 2,5 (5)* 6 30 0,37 (0,75)* 40
GWEW0990D230 EW 990 D 230V 990 780 4,5 8 30 1,3 88
GWEW1000D230 EW 1000 D 230V 1000 780 4,5 8 30 1,3 88
GWEW2000D230 EW 2000 D 230V 2000 1560 4,5 11 30 1,3 160

*( ) adatok dupla sebességű csörlők esetén

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Fontos tájékoztatás: A fenti cikkszámok szerinti ajánlatkérés a gyári alapmodellekre vonatkozik, így nem tartalmazza a sodronykötelet és az egyéb opcionális kiegészítőket. Az így generált ajánlat tájékoztató jellegű; a végleges és pontos konfigurációhoz a lentebb részletezett ajánlatkérési feltételek az irányadóak.



400V üzemi feszültségű változatok

Cikkszám Típus Teherbírás
az első kötélsoron
(kg)		 Teherbírás
a felső kötélsoron
(kg)		 Sebesség
az első kötélsoron
(m/perc)		 Kötél
Ø
(mm)		 Kötélfelvevő
kapacitás
(m)		 Motor
teljesítmény
(kW)		 Saját tömeg
(kg)
GWEW0125D400 EW 125 D 400V 125 90 7,8 (15)* 4 32 0,37 (0,75)* 27
GWEW0250D400 EW  250 D 400V 250 180 5 (10)* 4 35 0,37 (0,75)* 37
GWEW0500D400 EW 500 D 400V 500 340 2,5 (5)* 6 30 0,37 (0,75)* 40
GWEW0990D400 EW 990 D 400V 990 780 4,5 (9)* 8 30 1,3 88
GWEW1000D400 EW 1000 D 400V 1000 780 4,5 (9)* 8 30 1,3 88
GWEW2000D400 EW 2000 D 400V 2000 1560 4,5 11 30 2,6 160
GWEW3200D400 EW 3200 D 400V 3200 2500 4,5 16 37 3 210

*( ) adatok dupla sebességű csörlők esetén

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Fontos tájékoztatás: A fenti cikkszámok szerinti ajánlatkérés a gyári alapmodellekre vonatkozik, így nem tartalmazza a sodronykötelet és az egyéb opcionális kiegészítőket. Az így generált ajánlat tájékoztató jellegű; a végleges és pontos konfigurációhoz a lentebb részletezett ajánlatkérési feltételek az irányadóak.

Gebuwin EW csörlők mérettáblázata

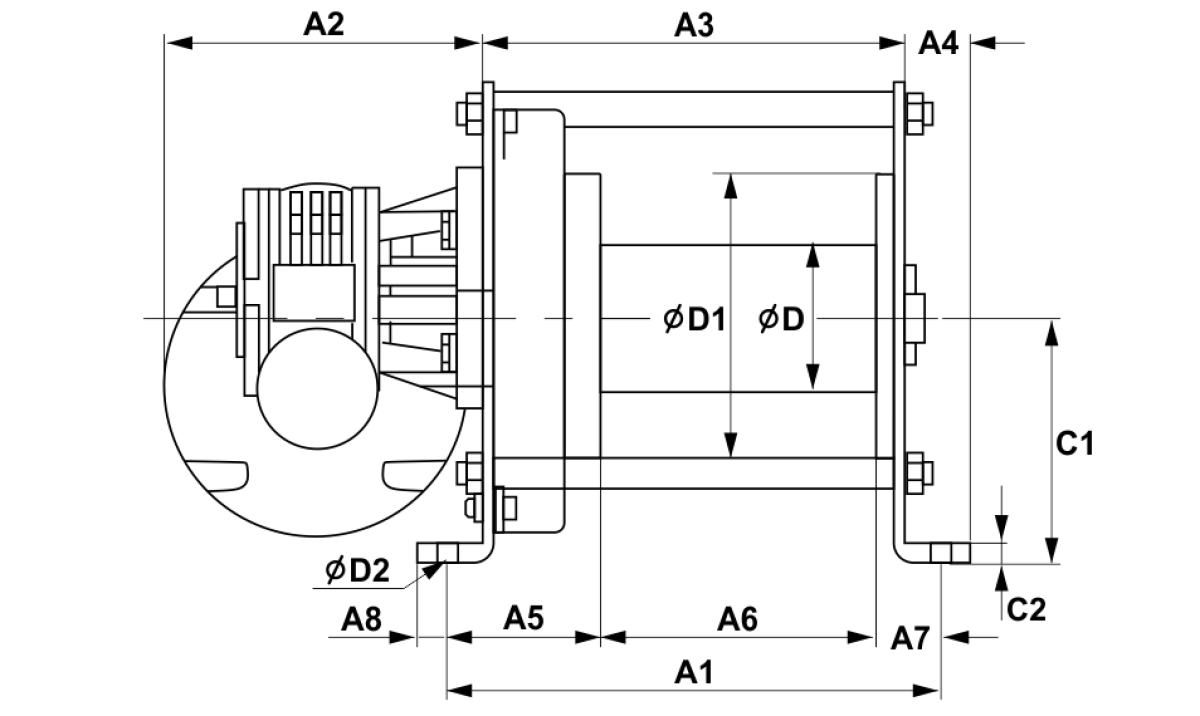

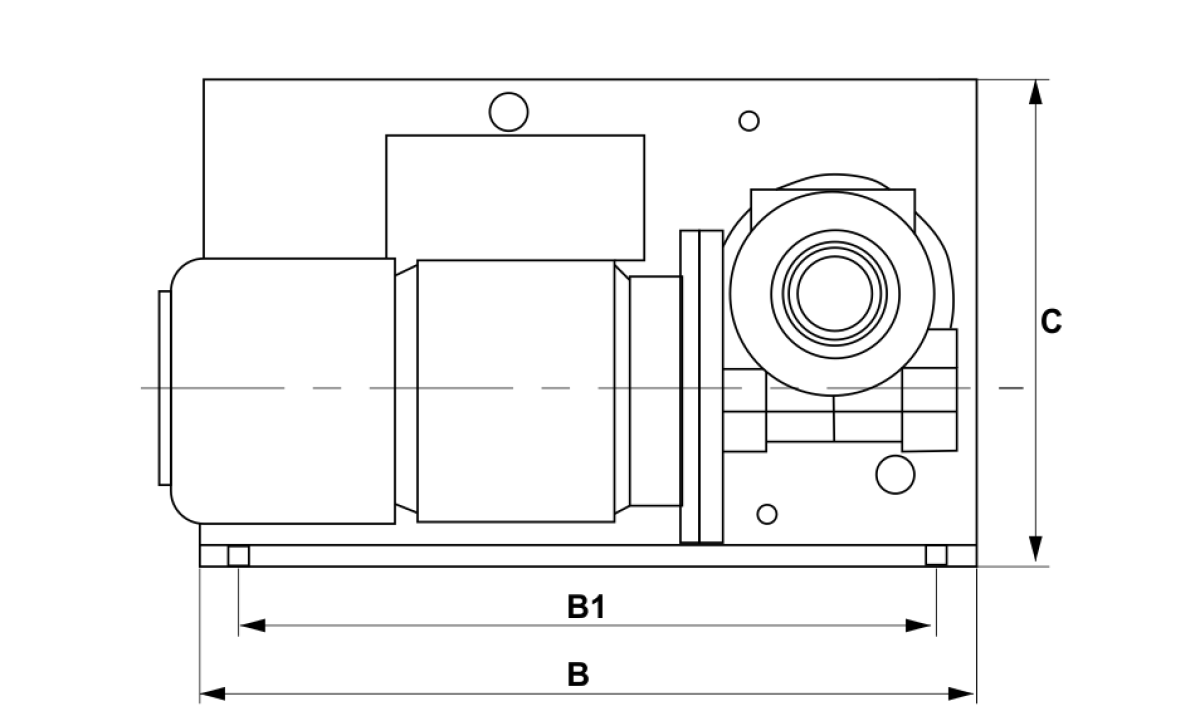

Gebuwin EW nehézüzemi csörlő elölnézeti gépészeti vázlata a szerkezeti főméretek és a rögzítési pontok jelölésével [0,1.10] | TexemGebuwin EW zárt hajtóműves csörlő oldalnézeti gépészeti vázlata a táblázat szerinti B teljes szélesség, C szerkezeti magasság és C1 dobperem-méretek jelölésével [0,1.10] | Texem

Típus Méretek   (mm)
A1 A2 A3 A4 A5 A6 A7 A8 B B1 C C1 C2 D D1 D2
EW 125 D 230V/400V 205 195 171 30 43 135 27 13 405 375 215 140 4 60 130 9
EW  250 D 230V/400V 260 195 222 34 78 150 32 15 405 375 250 125 6 60 150 11
EW 500 D 230V/400V 260 195 222 34 82 145 33 15 405 375 250 125 6 76 150 11
EW 990 D 230V/400V 345 240 289 45 99 198 48 17 575 535 270 155 10 108 180 13
EW 1000 D 230V/400V 345 240 289 45 99 198 48 17 575 535 270 155 10 108 180 13
EW 2000 D 230V/400V 440 240 358 61 173 200 67 20 600 550 385 171 15 146 245 17
EW 3200D 400V 525 198 443 61 193 257 75 20 600 550 405 191 15 216 370 17

Elektromos csörlőkkel kapcsolatos közvetlen műszaki támogatásért hívjon minket!

GEBUWIN – Ipari Kézi és Elektromos Csörlők

Mérnöki konfigurációs útmutató és ajánlatkérési feltételek

Mivel a holland Gebuwin csörlők az egyedi igények szerint, modulárisan konfigurálhatók, a pontos és felelősségteljes árajánlathoz kérjük, határozza meg az alábbi gépészeti paramétereket:

  • Alkalmazás jellege: Emelési feladat (szigorúbb biztonsági előírások) vagy vízszintes vontatási/vonszolási feladat?
  • Kívánt teherbírás (WLL): Terhelhetőség kg-ban kifejezve az első vagy a legfelső kötélsoron? (A Gebuwin kézi csörlők 150 kg – 7500 kg, míg az elektromosak akár 10 tonna feletti tartományban is elérhetők).
  • Kötélkapacitás és emelési magasság: Hány méter hasznos drótkötél tárolására van szükség a dobon?
  • Hajtási mód és energiaellátás: Manuális (kézi hajtókarral), vagy elektromos egyfázisú (1ph 230V) vagy ipari háromfázisú (3ph 400V / 50Hz).
  • Kötéldob kialakítása (Opcionális): Standard sima palástú dob, vagy osztott kötéldob (több kötélág egyidejű működtetéséhez), esetleg hornyolt kötéldob?
  • Környezeti és felületvédelmi specifikációk: Standard beltéri porszórt kivitel, Horganyzott (Galvanized) kivitel (kültéri, nedves környezetbe), ATEX robbanásbiztos minősítés (vegyipar, olajipar),Teljesen rozsdamentes acél (Marine INOX 316) felépítés (tengerészeti vagy élelmiszeripari alkalmazásra).
