Hogyan hozzuk ki a maximumot az emelőeszközökből biztonságosan?

A Texemnél a tanúsított termékek értékesítése csak az első lépés. Ezen az oldalon olyan gyakorlati tudásbázist szeretnénk az Ön kezébe adni, amely közvetlenül támogatja a mindennapi karbantartók, beszerzők és gépkezelők munkáját. Tudjon meg többet az acélsodronykötelek karbantartásáról, a láncfüggesztékek kötözési szabályairól és a nagynyomású hidraulika fizikai törvényeiről.Ne bízza a véletlenre az emelésbiztonságot!

Böngésszen útmutatóink között, vagy kérje szakértő munkatársaink technikai segítségét!

Hogyan épülnek fel és hogyan működnek az acélsodronykötelek?

Az acélsodronykötél egy összetett gépelem, melynek elsődleges funkciója a húzóerők biztonságos továbbítása. Ismerje meg a sodronykötelek jellemző tulajdonságait, az elemi szálak, pászmák és kötélbetétek szerkezetét, valamint a helyes drótkötél használat szabályait az emeléstechnikában.

Acélsodronykötelek felépítése, használata és karbantartása

Az acélsodrony kötelek "csupasz" vagy horganyzott, előírt szilárdságú acélhuzalokból - úgynevezett elemi szálakból (1. ábra) - sodrással készülnek. Az  elemi szálakból előbb pászmákat (2. ábra) majd a pászmákból kötelet sodornak. A pászma olyan huzalsodrat, amelyben a huzalok egy vagy több rétegben helyezkednek el, és jellemzően egy irányban sodrottak. A sodronykötél középső részén található a kötélbetét (3. ábra) ami köré a pászmákat sodorják.



Acélsodronykötél elemi szálak felépítése és szerkezete 1. ábra



A sodronykötelek többféle szempont szerint osztályozhatók, pl. lehet a kötélbetét szerint, az elemi szálak és a sodratok száma, az elemi szálak érintkezési módja, a sodrási mód és irány, illetve más jellemzők szerint is csoportosítani. Mindezek azt mutatják, hogy az acélsodronykötelek igen sokfélék lehetnek, különböző tulajdonságokkal.

Lényeges elv, hogy az adott felhasználási terület paraméterei, sajátosságai alapján kell az adott célnak legjobban megfelelő kötelet kiválasztani. Fontos azonban az is, hogy az emelőgépek és más berendezések kötelei esetében egyértelműen az eredeti tervezői/gyártói előírásokat kell követni, vagy az eredeti specifikációknak megfelelő paraméterű kötéllel helyettesíteni. Utóbbi jellemzően az az eset, amikor már nem áll rendelkezésre az adott régi konstrukcióhoz az eredeti kötéltípus.

Az acélsodrony kötelek a Gépek Direktíva hatálya alá tartozó szerkezeti elemek és kialakításaikra, jellemzőikre, vizsgálataikra EN, ISO és más szabványok vonatkoznak. A korábbi évtizedekben használt DIN szabvány szerinti azonosítás azonban továbbra is használatos támpont, ugyanis az emelőgépek és gépi berendezések gépkönyvei, gyártói előírásai gyakran DIN szerint hivatkoznak az acélsodronykötelekre.

Acélsodronykötelek jelölési rendszere

A jelöléseket szabványok határozzák meg, - azonban speciális kötelek esetében a gyártók saját megnevezéseiket vagy kódjaikat használják. Standard esetben pl. egy WS 6×36 IWRC jelölés azt jelenti, hogy Warrington-Seale (WS) szerkezetű pászmákból áll a kötél, 6 db pászmát használtak, egy pászma 36 db elemi szálból áll és a kötélbetét (IWRC) önálló acélsodrony kötél. Más jelek és azonosítók is használatosak, a sodrás, felületvédelem stb. vonatkozásában.

Acélsodronykötelek sodrása

A kötélpászmák és az ezekből sodrott kötelek lehetnek jobbsodratúak (1. ábra) illetve balsodratúak (2. ábra). Ha a pászma sodrási itánya ellentétes a kötél sodrási irányával, akkor a kötél keresztsodrású (3. ábra). Ha a pászma sodrási iránya megegyezik a kötél sodrási irányával, akkor a kötél hosszsodrású (4. ábra).

Jobbsodratú, balsodratú, keresztsodrású és hosszsodrású acélsodronykötél szerkezete 1-4. ábra

Kötélsodrások jelölése

Sodrási mód Egyszer sodrott Kétszer sodrott
keresztsodrású
Kétszer sodrott
hosszsodrású
iránya jobb bal jobb bal jobb bal
jelölése RH LH RHOL LHOL RHLL LHLL
régi jelölése z s sZ zS zZ sS

Acélsodronyköteleknek betétei és jelölési rendszere

A betétnek fontos szerepe van többek között az acélsodronykötél alaktartása, hajlékonysága, szakítóereje szempontjából is. A kiválasztás során figyelembe kell venni a betét anyagát is a felhasználási környezet függvényében. Pl.: hőhatásnak kitett környezetben nem szabad szintetikus rostos betétes kötelet, míg egy folyami kotrónál nem szabad természetes rostos betétes kötelet választani.

Tétel vagy elem EN 12385-2 DIN 3051 MSZ 15820/1 ISO 3578
rostos betét FC FE Ao FE
természetes rostos betét NFC FEN - -
szintetikus rostos betét SFC FEC Ap, Ar FC
tömör műanyag betét SPC - - -
acél betét WC SE - -
huzal pászma betét WSC SEL Am IWS
önálló sodronykötél betét IWRC SES At IWR
önálló sodronykötél betét alakított pászmákkal IWRC(K) - - -
önálló sodronykötél betét műanyaggal EPIWRC - - -
alakított huzal pászmás betét KWSC - - -

Sodronykötelek felülete

  • A pászmák és az ezekből sodrott kötelek lehetnek jobbsodratúak "1. ábra" illetve balsodratúak "2. ábra"
  • Ha a pászma sodrási iránya ellentétes a kötél sodrási irányával, a kötél keresztsodrású "3. ábra"
  • Ha a pászma sodrási iránya megegyezik a kötél sodrási irányával, akkor hosszsodrású a kötél. "4. ábra"
  • bevonat nélküli, „csupasz” - jelölése: U
  • horganyzott felületű - jelölése: A; AB; B vagy C
  • kent, azaz zsíros - jelölése G1, G0

A horganybevonat jellemzői szabványban (EN 10244-2) meghatározottak.Speciális körülmények közötti használat esetén a kötél megrendelése előtt a horganyzás “mértékét” egyeztetni kell.

Sodronykötelek kenése

  • külső kenés,
  • belső kenés, vagy
  • külső-belső kenés

A kenés mértéke és  jellemzői a gyártói specifikációk szerintiek. A kötelek kenésére használható anyagok körét a kötélgyártók katalógusai tartalmazzák.

Sodronykötéllel kapcsolatos fogalmak

Minimális szakítóerő  „F min vagy BF min - Az a terhelés, amelynél az előírások szerint végzett szakítóvizsgálat során mért tényleges szakítóerő nem lehet kisebb, [kN]. Kötél kiválasztásnál, szilárdsági számításoknál ez a figyelembe veendő érték!!

Számított szakítóerő - „Fe min - Számítással meghatározott érték, amely azonban nem vesz figyelembe egyes „veszteségi” tényezőket.

Tényleges szakítóerő - „Fm  -  Az acélsodronykötél mért szakítószilárdsága az előírások szerint végzett vizsgálaton.

Töltési tényező - „f” - Az acélsodronykötél elemi szálai névleges fémes keresztmetszetének összege és a kötél névleges átmérőjéből meghatározott keresztmetszet hányadosa.

Névleges fémes keresztmetszeti tényező (C)  -  A töltési tényezőből számítással meghatározható érték, mely a töltési tényező  „Pí/4”-szerese

Sodronykötelek szilárdsági osztályai

Az elemi szálak alapanyagának szakítószilárdságára utal [N/mm]. Az európai rendszerben jellemezően a következő szilárdsági osztályok járatosak:

  • 1570 - korrózióálló kötelek; egyes felvonókötelek ill. pászmák
  • 1770 - standard és speciális kötelek
  • 1960 - standard és speciális kötelek
  • 2160 - speciális kötelek
  • Felvonókötelek esetében járatos a vegyes szilárdságú kötél, pl: 1370/1770

Az amerikai kötéljelölési rendszerben betűkódokat használnak, melyek részben megfeleltethetők az európai osztályozásnak.

Jellemző acélsodronykötél típusok

Az acélsodronykötelek pászma- és sodratszerkezete meghatározó a tulajdonságok és alkalmazhatósági területeik szempontjából.
Alapvetően megkülönböztetünk standard és speciális sodronyköteleket.
A standard kötelek a hagyományosnak tekinthető, évtizedek során kialakult gyakorlat alapján gyártott kötelek.
A speciális kötelek egyes alkalmazási területek követelményeit figyelembe véve, a hagyományos szerkezetek átalakított és továbbfejlesztett változatai.

Gyakori, "alapvető” kötélpászma szerkezetek

  • Pontérintkezésű
  • Töltőszálas
  • Seale
  • Warrington- seale

Pontérintkezésű acélsodronykötél pászmaszerkezete T6x7 T6x19 T6x37Vonalérintkezésű töltőszálas Filler acélsodronykötél pászmaszerkezeteVonalérintkezésű Seale szerkezetű acélsodronykötél pászmaszerkezete S6x19Kombinált vonalérintkezésű Warrington-Seale WS acélsodronykötél pászmaszerkezete

Egyszer sodrott szerkezetű sodronykötelek

1x7; 1x19; 1x37 - spirálkötelek, bowdenek, pászmák

Az elemi szálak egy vagy több rétegben, egy középső huzal köré sodorva helyezkednek el. Elsősorban tartókötélként, feszítőkötélként, dekorációs célokhoz vagy bowdenként használatosak. Hajlékonysága a kétszer sodrott szerkezetekhez képest „rossz”, huzaltörésre, szakadásra érzékenyebb szerkezetek, viszont kopásállók. A húzó igénybevételt kitűnően, a hajlító igénybevételt “rosszul” viselik, azonban tömörek, a maradó és rugalmas nyúlásuk kis mértékű.

Kétszersodrott szerkezetű sodronykötelek

Az egyszer megsodrott pászmákat a betét köré sodorva állítják elő. A leggyakrabban használt kötélszerkezetek melyek függesztékekhez, emelési, tartási, vezérlési, vonó és vontatási feladatokhoz alkalmazhatók. Rugalmasak, hajlékonyak, a huzalszakadásra kevésbé érzékenyek mint az egyszer sodrott kötelek. Alkalmaznak jobb és balsodratú köteleket, kereszt illetve hosszsodrásúakat.

Az elemi szálak kapcsolata szerint vannak pontérintkezésű, vonalérintkezésű és vegyes érintkezésű szerkezetek is.

  • Pontérintkezésű kötelek, pl. T6x7; T6x19; T6x37 (1. ábra)
  • Vonalérintkezési kötelek, pl. Seale: S6x19; Warrington: W8x21; Filler: F6x25 (2. ábra)
  • Kombinált vonalérintkezésű kötelek, pl. Warrington-Seale

Pontérintkezésű acélsodronykötél pászmaszerkezet rajza 1. ábraVonalérintkezésű acélsodronykötél pászmaszerkezet rajza 2. ábra

Háromszor sodrott szerkezetű sodronykötelek

Kétszer sodrott kötelek “betét” köré sodrásával különlegesen „lágy”, hajlékony kötél állítható elő. Ezt kábelsodrású kötélnek is nevezik. Speciális esete a kábelsodrású körkötél, a „Grommet”, melyet nagy tömegű és érzékeny felületű terhek emelésénél alkalmaznak, pl. turbina forgórészek esetében.

Több pászmarétegű sodronykötelek

Pászmaspirális, pl. 18x7; 35x7, stb. Jellemzően forgásszegény vagy forgásmentes kötelek.

Sodronykötél átmérőjének helyes mérése

Ügyelni kell arra, hogy megfelelő mérőeszközzel, az ábrán látható módon és a kötelet több helyen mérve történjen az átmérő megállapítása.

Acélsodronykötél átmérőjének helyes mérése tolómérővel a külső pászmaélekenAcélsodronykötél átmérőjének helytelen mérése tolómérővel a pászmahornyokban

Sodronykötelek helyesen csévélése

Az acélsodronykötél csévék illetve a kötéldobok ki- vagy lebontása során tilos csavarodást, hurkot vinni a kötélbe.
A helytelen és szakszerűtlen kötél áttekercselés kötélkárosodást okozhat. Ennek következtében káros feszültségek alakulhatnak ki, melyek balesetet is okozhatnak a használat során.

 A helytelen tekercselés, - minden egyes rosszul levett menete vagy befelé, - vagy kifelé csavarja a kötelet, mely így akár a használat előtt tönkremehet!

Acélsodronykötél szakszerű és helyes csévélése és letekercselése a kötéldobrólAcélsodronykötél szakszerűtlen és helytelen csévélése hurokképződéssel és csavarodással

Kötelek átcsévélése során mindig ügyelni kell a feszesség megtartására és a helyes csévélési irányra. A dobok tengelyei párhuzamosak legyenek, közbenső iránytörések nélkül fusson a kötél.
Kellő távolságot kell tartani a kötélmenetek szabályos sorolásához. A feszesség megtartásához a lecsévélendő dobot “fékezni “ kell a kötéldob peremén vagy a tengelyén.

Különböző csévélési irányok lehetségesek, ellenőrizni kell, hogy az adott kötéldobra jobb vagy balsodratú kötél való. A mellékelt ábrákon szereplő kézjelek segítenek a beazonosításban. Jobbsodratú kötél esetén a jobb kéz jelei, balsodratú kötél esetén a bal kéz jelei az irányadóak.

Jelmagyarázat:

mutatóujj jelzése: melyik irányból fut a kötél a dobra hüvelykujj jelzése: melyik dobperem felől kezdődik  a felcsévélés a dobra

Jobbsodratú acélsodronykötél helyes csévélése alulról dobról dobra a feszesség megtartásávalBalsodratú acélsodronykötél helyes csévélése alulról dobról dobra a feszesség megtartásával

Jobbsodratú acélsodronykötél helyes csévélése felülről dobról dobra a feszesség megtartásávalBalsodratú acélsodronykötél helyes csévélése felülről dobról dobra a feszesség megtartásával

A lecsévélendő dobról felülről lefutó kötelet az átcsévélő dobra felülre kell vezetni illetve ha a kötél alulról fut le a dobról, akkor alulra kell átcsévélni.
Ezek be nem tartása az átcsévélés során feszültségeket vihet be a kötélbe, ami akár a használati élettartam lecsökkenéséhez is vezethet.

Acélsodronykötél helyes vezetése dobról dobra a lecsévélendő dob tetejéről az átcsévélő dob tetejéreAcélsodronykötél hibás és helytelen vezetése a lecsévélendő dob tetejéről az átcsévélő dob aljára

Sodronykötél hajlíthatósága, a hajlékonyság és a kopásállóság összefüggései

Azonos átmérőjű  kötelek annál hajlékonyabbak, minél több elemi szálból állnak, ekkor viszont kopásállóságuk kisebb, mint a kevesebb elemi szálból álló, kevésbé hajlékony köteleké. (1. ábra) Az acélsodrony kötelek élettartamát jelentősen befolyásolja a hajlító igénybevétel, - ez pedig összefügg a kötéldob vagy a kötélkorong és a kötél átmérőjének viszonyával (2. ábra) - ezért figyelembe kell venni a szabvány és a gyártóművi ajánlásokat a dobok, korongok és a kötélvezetés megtervezésénél (DIN/EN/ISO).

Acélsodronykötél fáradási ellenállás és kopásállóság összefüggése a huzalszám függvényében 1. ábraAcélsodronykötél relatív élettartama a kötélátmérő és a kötélkorong horonyarány függvényében 2. ábra

Egyes kötélgyártói ajánlások 18 és 34 között javasolják az átmérőviszonyt (D/d), funkció és kötélszerkezet függvényében. Azoknál a kötélvezetéseknél, ahol egyirányú a kötél hajlítása, nagyobb élettartamúak az acélsodronykötelek mint a többirányban hajlított vezetési rendszereknél.

A 3. ábrán B és C helyen a hajlítás iránya azonos, az A helyen előzőekkel ellentétes.

Acélsodronykötél egyirányú és váltott irányú hajlításai kötélcsigákon 3. ábra

A kötélkorongok megfelelő hornyai és azok fontossága

A kötélkorong horonyprofilja és méretei jelentősen befolyásolják a kötél élettartamát. Ezek a paraméterek szabványban rögzítettek. A profil belső rádiuszának általánosan ajánlott értéke:
r = 0,53 x d, azonban ettől eltérő gyártói ajánlások is vannak.

Kopott kötélkorong felszabályozása esetén a vele párhuzamosan futó másik korongot is ugyanarra a méretre és profilra kell javítani. A cserekötél felszerelése, üzembe helyezése előtt ellenőrizni kell, hogy a kötél megfelelő méretű, szerkezetű és sodratú-e és megfelelően illeszkedik-e a korongok és a dob hornyaihoz. Az alábbi ábrákon a sodronykötél látható megfelelően és rosszul szabályozott kötélhornyokban. A helyes horonyprofilban a kötél pontosan illeszkedik, és a kerületének kb. 1/3-án (kb. 120-150°-ban) van alátámasztva.

Acélsodronykötél ideális felfekvése és pontos illeszkedése a megfelelő kötélkorong horonybanAcélsodronykötél veszélyes beszorulása a túl szűk kötélkorong horonybaAcélsodronykötél ellaposodása a túl tág alátámasztás nélküli kötélkorong horonyban

Sodronykötelek forgása, elfordulása

A sodratszerkezet kialakításából adódóan axiális irányú terhelés hatására a kötélben nyomaték ébred, amely elforduláshoz vezet. Ez a tény egyes alkalmazásoknál nem lényeges, azonban más esetekben kerülendő. Több pászmarétegű kötelek esetén korlátozható az elfordulás mértéke vagy elérhető a forgásmentesnek tekinthető állapot. A forgásmentes kötelek olyan kötelek, amelyeket úgy terveztek meg, hogy kompenzálódjon a terhelés hatására a kötélrétegekben keletkező nyomaték és “minimálisra” csökkenjen a forgási hajlam. Általában legalább két (esetenként több) pászmaréteget alkalmaznak, amelyek egy mag/betét körül helyezkednek el. Ezeknél a konstrukcióknál a külső pászmaréteg az alsó réteghez képest ellentétes sodrási irányú (4. ábra). A forgásmentes, “forgásszegény” és nem forgásmentes kötelek besorolására vonatkozó jellemzőket részben szabvány (EN 12385-3; ISO 21669) részben gyártói előírások határozzák meg.

Több pászmarétegű forgásmentes acélsodronykötél keresztmetszete a rétegek ellentétes elfordulási irányával

Forgószemek alkalmazhatósága acélsodronykötelekhez

Az elfordulás mértéke több tényező függvénye, közelítő számítása egyes kötélszerkezeteknél lehetséges. Forgószem használhatóságára vonatkozóan a kötélgyártók előírásai a mérvadóak, ezeket jellemzően a szakkatalógusaik tartalmazzák. Vannak olyan kötelek, amelyek egyes beépítési esetekben forgószemmel, más esetekben forgószem nélkül használhatók. Ezek vonatkozásában a berendezés tervezője, a kötélgyártó ajánlásai szerint és/vagy illetékes személy előírása szerint kell eljárni. Általános esetben nem forgásmentes kötelek esetében nem megengedett a forgószem használata a kötélvégen, mivel a kötél meghibásodásához vezethet a beépítése.

Sodronykötelek nyúlása

  • 1. fázis: kezdeti nyúlási szakasz, jellemzően maradó nyúlás
  • 2. fázis: rugalmas nyúlás
  • 3. fázis: üzemi körülményekből adódó folyamatosan keletkező nyúlás (termikus nyúlás és összehúzódás, forgás, kopás és korrózió)

Spirálkötelek, bowdenek, egyszer sodrott szerkezetek nyúlása kisebb mértékű, mint a kétszersodrott kötélszerkezeteké.
A nyúlás mértéke több tényező - pl. terhelés mértéke, terhelés jellege, rugalmassági modulus, fémes keresztmetszet, gyártási jellemzők, stb. -  függvénye, közelítő számítása lehetséges.
Kétszersodrott   kötelek  esetén  tájékoztató  értékként  figyelembe vehető,  hogy  20%  BFmin  esetén  a  maradó  és  rugalmas  nyúlás összege  kb.: 0,5÷1%

Sodronykötelek megfelelő kezelése és karbantartása, kenése

A kötelek darabolása, vágása előtt a megfelelően szoros bandázsolásról gondoskodni kell.(1. ábra) Mindig ügyelni kell arra, hogy a kötélvég ne sodródhasson ki vagy szét, a pászmák ne lazulhassanak meg.

Acélsodronykötél végeinek szakszerű elbandázsolása és lekötözése vágás előtt 1. ábra

Forgásmentes és többrétegű kötelek esetén különösen fontos a kötélvégek kellően szoros és megfelelő szilárdságú lezárása, pl. izzításos vágással képzett zárt kötélvég. Az átcsévélt kötél azonosítóit és jellemzőit fel kell tüntetni az új tárolóeszközön. Az acélsodronykötelek emelő és más gépre történő felszerelése során mindig be kell tartani a gyártói előírásokat.

A köteleket védeni kell a mechanikai sérülésektől és a szennyeződésektől. A kötelet nem szabad szennyezett  padozaton, betonon, más felületeken húzni, vontatni, mivel a kötél szennyeződéseket vehet fel, megkophat a bevonata, ledörzsölődhet a kenése, külső szálai sérüléseket is szenvedhetnek. Kent kötelek különösen hajlamosak a szennyeződések felvételére, amelyek később sérüléseket okozhatnak.

Emelés, targoncás szállítás során a tekercset vagy kötéldobot olyan módon szabad megfogni, mozgatni, hogy a kötél semmiféle sérülést, deformációt ne szenvedhessen. Sodronykötelek karbantartása, tisztítása és kenése. A „száraz” vagy nem kent kötelek kivételével az acélsodrony kötelek a gyártás során kenést kapnak a korrózió elleni védelem és a kopásállóság érdekében. Ez a kenés csökkenti a súrlódást a kötél elemei illetve a drótkötél és a tárcsa vagy a dob között. A kötél élettartama jelentősen megnőhet.

Megjegyzendő azonban, hogy ez a gyárilag alkalmazott kenés csak korlátozott ideig tart, rendszeresen ellenőrizni és újrakenni kell. Fontos, hogy a kenést rendszeres időközönként és ne csak az első károsodás észlelését követően végezzék. A kenési ciklus természetesen mindig a működési körülményektől (használati idő, külső körülmények, stb..) is függ és különös hangsúlyt kell fektetni a hajlítási zónák területére. A kötél utánkenési ciklusa célszerűen összehangolható a vizsgálati és ellenőrzési időközökkel is.

Az újrakenés módszerei

  • ecsettel, spray-vel vagy kesztyűvel
  • kötélkorong(ok) kerülete közelében csepegtető kenéssel
  • kenőtartályon átvezetve
  • magas nyomású kenőkészülékkel (ez biztosítja legjobban, hogy a kenőanyag a drótkötél pászmái közé behatoljon).

Acélsodronykötél folyamatos újrakenése és karbantartása csepegtetéses módszerrelAcélsodronykötél folyamatos újrakenése és karbantartása öntéses módszerrelAcélsodronykötél folyamatos újrakenése és karbantartása textil anyaggaAcélsodronykötél folyamatos újrakenése és karbantartása ecseteléses módszerrelAcélsodronykötél folyamatos újrakenése és karbantartása kenőtartályon átvezetveAcélsodronykötél folyamatos újrakenése és karbantartása spray-vel


A rendszeres kötélkenés mellett a köteleket időnként kívülről is tisztítani kell. Ez különösen igaz azokra a drótkötelekre, amelyeket agresszív, nedves, poros környezetben használnak. A hatékony tisztítás viszonylag nehézkes megfelelő segédeszközök nélkül. A kötelet nem károsító forgó kefével és sűrített levegővel ellátott eszközök használhatók. Vegyi anyagok esetében kizárólag olyanok alkalmazhatók, amelyek a kötelet és betétjét sem károsítják. A magas nyomású kenőkészülékben egy tisztító, lehúzó kefe is be van építve.

Texrope minősített horganyzott és rozsdamentes standard acélsodronykötél márkalogó | Texem Kft.

Vissza a tetejére

Mi a különbség az általános emelési célú és a nagy teljesítményű sodronykötelek között?

A különbség a standard (általános emelési célú) drótkötelek és a prémium, nagy teljesítményű márkák (mint a Diepa, Python) között alapvetően a szerkezeti kialakításban, a teherbírásban, a forgásmentességben és az élettartamban rejlik. Míg az általános kötelek egyszerűbb darukhoz és alapvető emelési feladatokhoz készülnek, a prémium gyártók termékei a legkeményebb ipari körülményekre, hatalmas emelési magasságokra és extrém terhelésekre vannak optimalizálva.

Nagy teljesítményű acélsodronykötelek fejlesztései

A  technológiai fejlődés és a felhasználói  igények széles köre a gyártókat  folyamatos kihívások elé állítja. Az acélsodrony kötelek felhasználási területeinek jellemzőit és az alkalmazás magasabb követelményeit  figyelembe véve, a standard kötelek többféle módosításon estek át:

  • külső pászmák számának növelése
  • módosított és kombinált kötélszerkezetek fejlesztése
  • műanyag betétezés/párnázás alkalmazása
  • módosított kenés
  • alakított huzalokat tartalmazó szerkezeti megoldások
  • alakított pászmák, tömörített (swaged) kötélkialakítás

Nagy teljesítményű acélsodronykötelek használatának előnyei

  • magasabb szakítóerő
  • jobb alakstabilitás, deformációállóság
  • érintkezési, felületi nyomás csökkentése
  • súrlódási veszteségek csökkentése
  • a kötél belsejének megóvása a nedvességtől és a korróziótól
  • a külső pászmák oldalérintkezésének csökkentése vagy kizárása
  • rezgések csökkentése
  • belső huzaltörések törési valószínűségének csökkentése
  • a kötélbetét kenési állapotának megőrzése
  • magasabb élettartam.

Módosított kötélszerkezet

A hagyományos kötélszerkezetek hengeres keresztmetszetű huzalokból állnak, pászma, majd kötélsodrással készülnek. (1. ábra)
Az alakított kötelek (v. alakított pászmás kötelek) esetében a gyártási folyamat során képlékeny alakításra kerül sor,
ezzel a pászma tömörödik, átmérője csökken, fémes keresztmetszetének aránya növekszik.
A hagyományos kötelekkel szemben, az alakított pászmás kötelek nagyobb szakítóerőt, nagyobb rugalmasságot mutatnak,
kedvezőbb kapcsolatot biztosítanak a kötéldob és a kötéltárcsa hornyaiban, illetve nyúlásuk kisebb. (2. ábra)



Hagyományos hengeres huzalokból álló acélsodronykötél keresztmetszeteKalapálással tömörített swaged kötélszerkezet pászmafelépítése

A tömörített („swaged”) köteleket a kötélsodrási folyamat után alakítják képlékenyen, „kalapálással”.
Ezáltal a külső pászmaréteg és a külső szálak deformálódnak, a kötél tömörödik, átmérője csökken, fémes keresztmetszetének aránya növekszik.
A hagyományos és az alakított pászmás kötelekhez képest egyes szerkezeti tulajdonságaik még jobbak lehetnek,
pl. szakítóerő, kopásállóság, ellenállás a korrózióval szemben. (3. ábra)

Hagyományos hengeres huzalokból álló acélsodronykötél rajzaKalapálással tömörített swaged kötélszerkezet rajzaKalapálással tömörített swaged kötélszerkezet rajza

Nagyobb kopásállóság

Az alakított pászmák nagyobb érintkezési felületen találkoznak a kötéldobokkal és kötélkorongokkal, így a tömörítetlen pászmákhoz képest a kopást sokkal jobban bírják. 4. ábra

Hagyományos hengeres huzalokból álló acélsodronykötél érintkezési felületeTömörített pászmás acélsodronykötél érintkezési felületeTömörített pászmás, speciális szerkezetű acélsodronykötél érintkezési felülete

Külső pászmák számának növelése

A pászmák számának növelésével a kötelek alakstabilitása és deformációállósága lényegesen jobb, az érintkezési felület megnövekedése a felületi nyomás,
illetve a súrlódási veszteségek csökkenéséhez vezetnek, melyek növelhetik a sodronykötél üzemi élettartamát. 5. ábra

6 pászmás acélsodronykötél érintkezési felülete8 pászmás acélsodronykötél érintkezési felülete10 pászmás acélsodronykötél érintkezési felülete

Acélsodronykötelek műanyag betétezése

A párnázott köteleknél a kötélmag köré egy speciális műanyag réteg kerül kialakításra. 6. ábra
Ennek köszönhetően a kötelek alakstabilitása jobb lesz, csökken, vagy teljesen kizárható a külső pászmák oldalérintkezése, kisebb a belső huzaltörés valószínűsége. 7. ábra
A műanyag réteg megőrzi a kötélbetét kenési állapotát, csökkenti a belső korrózió lehetőségét.

nagy teljesítményű műanyagbetétesített acélsodronykötél felépítésenormál és műanyagbetétesített acélsodronykötél keresztmetszete, ahol a huzalok érintkeznek egymással

Módosított kenés

A legjobb minőségű kenőanyagok használata a kötél szerkezetét óvja a nedvességtől és a korróziótól, csökkenti a súrlódási veszteségeket.
A műanyag betétezéshez hasonlóan a kenés csökkenti a rezgéseket, és a belső huzaltörés valószínűségét.
A kötelek  többszöri kenésével a kötelek élettartama akár többszörösére növelhető a kenés nélküli kötelek tulajdonságaihoz képest. 8. ábra

sodronykötelek élettartamának növekedése diagram a kötél kenésének függvényében

A nagy teljesítményű acélsodronykötelek méretsorozata és felhasználási terület szerinti útmutatója itt érhető el

Vissza a tetejére

Mi a különbség a darukötelek és a "sima" (általános rendeltetésű) sodronykötelek között?

Míg egy sima kötél statikus vagy egyszerűbb húzófeladatokra készül (pl. kerítések, rögzítések, egyszerűbb csörlők), addig a darukötél egy dinamikus gépelem, melynek folyamatosan meg kell felelnie a dinamikus hajlító hatásoknak, kötélkorongokon kell áthaladnia, miközben hatalmas súlyokat tart a levegőben.

A drótkötél szerepe a daruk biztonságában

A daruk kötélzete nélkülözhetetlen eleme a nehéz terhek emelésének és a daruk biztonságának. Ez az a komponens, mely összeköti a darut a teherrel, hogy azt a leghatékonyabban és megbízhatóan lehessen mozgatni. Elég erősnek kell lennie ahhoz, hogy megtartsa az emelendő terhek súlyát, és elég rugalmasnak ahhoz, hogy dobokon és csigákon is áthaladjon anélkül, hogy elszakadna, idő előtt elkopna vagy egyéb módon tönkre menne. A drótkötél minőségének mindig meg kell felelnie a daru használat konkrét körülményeinek. Ha a darukötél minősége kérdéses, vagy nem alkalmas a feladatra, az a teher leeséséhez, a daru meghibásodásához, legrosszabb esetben személyi sérüléshez vezethet. Érdemes olyan acélsodronykötelet választani, mely megfelel az emelési művelet igényeinek.

A különféle daru megoldások specifikus tulajdonságokkal rendelkező köteleket igényelnek. A drótkötél kiválasztásakor ismerni kell a daru sajátosságait és azt, hogy mi az emelendő teher. A kiválasztás során figyelemmel kell lenni a megfelelő vastagságra és hosszra, a környezeti körülményekre, a kopásállóságra és kifáradási tulajdonságokra. A darukötelek karbantartása a biztonság és a kötél élettartam fontos szempontja. Az acélsodronykötelek rendszeres ellenőrzése és karbantartása biztosítja a kopás és elhasználódás idejében történő felismerését, így azok nem vezetnek meghibásodáshoz. A karbantartás magában foglalja a törött elemi szálak és a korrózió jeleinek keresését, felismerését valamint a megfelelő kenés biztosítását.

Darukötelek élettartamát befolyásoló tényezők

A daruköteleket a telepítésük és használatuk módja által okozott kopás, deformálódás és kifáradás miatt vonják ki a használatból. Ugyanazon kötélkialakítás eltérő teljesítményt nyújthat a munkakörülményektől függően. A gyakorlatban a darukötelek élettartamát nem a szakítószilárdság, hanem a megfelelő kötélszerkezet kiválasztása és a használat módja határozza meg.

  • A kötélszerkezet és a tárcsa geometriája: A kötélszerkezet közvetlenül befolyásolja a kötél hajlításainak működés közbeni számát. A kötéltárcsák száma növeli a kumulatív hajlítási feszültséget. A kisebb tárcsaátmérők fokozzák ezt a hatást. A nem megfelelő kötélzet és az eltérő tárcsaméretek gyorsítják a kötél kifáradását még akkor is, ha a terhelési határértékek betartásra kerülnek.
  • Környezeti hatások: A darukötelek jellemzően a szabadban, akár szélsőséges időjárási körülmények között működnek. A hőmérsékleti ingadozások, a napsütés és a nedvesség folyamatosan befolyásolják a kenési teljesítményt, ami hatással van a belső súrlódásra, így a kifáradásra is. Az ellenőrizetlen környezet szennyeződést okozhat a kötélen, mely során a koptató részecskék bekerülnek a kötélszerkezetbe, tovább növelve a belső kopást.
  • Kenés: A megfelelő kenés létfontosságú a belső huzalok súrlódásainak csökkentéséhez és a korrózió elleni védelemhez. Hiánya fokozott hőtermelést eredményez, mely gyors kifáradáshoz vezet.
  • A dob és a tárcsa közötti szög: A kötél dőlésszöge határozza meg azt, hogy a dobon a kötél hogyan halad. A dőlésszögek ajánlott határokon belül tartása elengedhetetlen a kötél egyenletes terheléselosztásához, valamint a szabályozott kötéltekercseléshez. A túlzott dőlésszög olyan oldalirányú erőket hoz létre a kötélben, melyek kopáshoz és az elemi szálak deformációjához vezetnek. Többrétegű tekercselés tovább növeli a deformáció és a zúzódásos sérülés kockázatát.
  • Terhelési ciklusok: A kötél minden áthaladása a csigán hajlítófeszültséget hoz létre az elemi szálakban (huzalokban). A közepes terhelésű, nagy frekvenciájú emelések gyorsabb kifáradáshoz vezetnek, mint az alkalmankénti, de nagy teherrel végzettek. A rövid emelési távolságok, a folyamatos üzemi ciklusok, a gyakori indítási és leállítási mozgások növelik a kötél kifáradását.

Elhasználódási határértékek és biztonsági darukötél-csere

A daruköteleket az ISO 4309 nemzetközi szabvány és a hatályos munkabiztonsági előírások szerint haladéktalanul ki kell vonni a használatból, ha az alábbi kritikus elváltozások bármelyikét észleli a rendszeres felülvizsgálat során:

  • Elemi száltörések sűrűsége: Ha a látható huzaltörések száma egy meghatározott kötélhosszon (például a kötélátmérő 6-szorosának vagy 30-szorosának megfelelő szakaszon) eléri a szabvány táblázatában rögzített határértéket, a daru típusától és a pászmaszerkezettől függően.
  • Helyi huzaltörés-koncentráció: Különös figyelmet kell fordítani a pászmák közötti belső törésekre, vagy ha a száltörések egyetlen pászma egyetlen sodrási lépésközén belül sűrűsödnek.
  • Kritikus átmérőcsökkenés: Ha a mérőeszközzel, több ponton ellenőrzött névleges kötélátmérő a külső kopás vagy a belső szerkezet (mag) károsodása miatt 7%-kal vagy annál nagyobb mértékben csökken a kiindulási értékhez képest.
  • Súlyos szerkezeti deformációk: Bármilyen látható pászmalazulás, hullámosodás, dugóhúzó-effektus, kikosarasodás, helyi ellaposodás vagy csomósodás azonnali kötélcserét tesz szükségessé.
  • Tribokorrózió és belső rozsda: A pászmaközökből szivárgó vörösbarna por (tribokorrózió) a kenés teljes hiányát és a belső, láthatatlan elemi szálak súlyos korróziós roncsolódását jelzi, ami drasztikusan csökkenti a minimális szakítóerőt.
  • Hőhatás vagy elektromos ív: Ha a kötelet magas hőmérséklet érte, vagy elektromos ívkisülés (pl. hegesztés közbeni áthúzás) miatt égési nyomok, elszíneződések láthatók a huzalokon.

Műszaki szempontok darukötél rendelése esetén

A precíz beépíthetőség és a Gépek Direktíva előírásainak betartása érdekében az ajánlatkérés során határozza meg a következőket:

  • Pontos kötélkonstrukció: A daru típusától és az emelési magasságtól függően forgásszegény (pl. 18x7) vagy teljesen forgásmentes (pl. 35x7) pászmaszerkezet.
  • Kompakt kivitel igénye: Szükséges-e alakított pászmás tömörítés a többrétegű csévélésből adódó mechanikai nyomódások és a gyorsabb kötélkopás kivédésére.
  • Kötélátmérő és tűrés: A névleges átmérő milliméterben, mérőeszközzel, több ponton ellenőrizve a meglévő kötélkorongok hornyainak profiljához mérten.
  • Sodrási irány és mód: A kötéldob kialakításához (jobb vagy bal hornyolás) igazodó sodrásirány meghatározása, elkerülve a kötél használat előtti tönkremenetelét.
  • Kötélvég-kialakítás: Szükséges-e a kötélvégek izzításos vágással történő lezárása, ékes kötélvégzár, vagy préshüvelyes fül biztosítása.

Darukötelek méretsorozata és közvetlen ajánlatkérése itt érhető el

Vissza a tetejére

Hogyan választható ki a megfelelő sodronykötél szerkezet?

A megfelelő acélsodronykötél kiválasztása egy összetett feladat, amely a biztonságos és gazdaságos üzemeltetés alapja. A kiválasztás nem csupán az átmérő eltalálásáról szól. Ahhoz, hogy a kötél tartós és biztonságos legyen, a tervezett munka jellege határozza meg a szerkezetet. A felhasználási célokat alapvetően két nagy csoportra oszthatjuk.

1. Egyszerűbb feladatok, kisipar, mezőgazdaság és erdészet | 2. Magas-és mélyépítő gépek, daruk és nehéz földmunkagépek

Tekintse meg az acélsodronykötelek szerkezeti választási útmutatóját ›

(Csörlőzés, fakitermelés, vonszolás, rögzítés)

Ebben a kategóriában a kötelek nincsenek kitéve bonyolult, sokgörgős darurendszereknek, viszont folyamatosan mechanikai sérülések, sár, kövek és durva fizikai hatások érik őket. A választás során az alábbi szempontok a döntőek:

  • A kopásállóság az első (Vastag külső huzalok): Mivel az erdészeti csörlő vagy az autómentő kötele folyamatosan a földön, fákon vagy köveken csúszik, olyan kötelet kell választani, amelynek a külső huzaljai vastagok. A 6x7-es vagy a 6x19-es Standard szerkezetek kiválóan ellenállnak a dörzsölődésnek és a külső koptató hatásoknak.
  • A belső mag típusa (Rostos betét vs. Acélbetét): A textilmagvas (FC) kötelek rugalmasabbak, jobban elnyelik a rántásszerű terheléseket (pl. elakadt jármű kirántása), és jobban tárolják a belső kenőanyagot. Az acélmagvas (IWRC) verziók viszont jobban bírják, ha a kötél erősen rászorul a csörlődobra, mert nem lapulnak el olyan könnyen.
  • A forgásmentesség itt másodlagos: Mivel a teher (pl. egy farönk vagy egy autó) a földön mozog és meg van vezetve, nem szükséges a drágább, pörgésmentes kötéltechnológia. A hagyományos sodrású kötelek tökéletesen megfelelnek.
  • Felületvédelem: Mezőgazdasági és kültéri környezetben a rozsdásodás elkerülése végett szinte mindig a horganyzott (galvanizált)vagy PVC bevonatos kötelek jelentik a jó választást.

Magas- és mélyépítő gépek, daruk és nehéz földmunkagépek

(Toronydaruk, autódaruk, cölöpözők, bányagépek, lánctalpas kotrók)

Itt a kötelek mint precíziós gépelemek funkcionálnak. Nagy súlyokat kell mozgatniuk nagy magasságokba vagy mélységekbe, miközben folyamatosan nagy sebességgel futnak át a kötélkorongokon és a dobon. A megközelítés itt teljesen más:

  • A forgásmentesség kötelező (Rotation-resistant): Ha a teher egyetlen kötélágon függ nagy magasságban (pl. toronydarunál), sima kötéllel a teher életveszélyesen pörögni kezdene. Ide speciális, többrétegű, ellentétes sodrású pörgésmentes köteleket szabad csak beépíteni.
  • Hajlítási fáradás elleni védelem (Sok vékony huzal): A kötélnek bírnia kell a görgőkön való folyamatos oda-vissza hajlítást anélkül, hogy a huzalok eltörnének. Ezért bonyolult, sokszáz huzalból álló szerkezeteket alkalmaznak (pl. 6x36 Warrington-Seale vagy 8 pászmás speciális darukötelek).
  • Többrétegű csévélés (Plasztikusan tömörített kötelek): A modern daruk dobjain a kötél több rétegben tekeredik egymásra. A sima kötelek itt szétnyomják és tönkreteszik egymást. Erre a feladatra kizárólag a prémium gyártók (pl. Diepa, Python) tömörített (compacted) köteleit használják, amelyek külső felülete teljesen sima, így nem akadnak egymásba a rétegek.
  • Belső plasztifikálás (Műanyag köpeny): A csúcskategóriás daruköteleknél az acélmag és a külső pászmák között egy műanyag réteg található. Ez tompítja a belső feszültséget, nem engedi, hogy a huzalok egymásba vágódjanak, és bent tartja a gyári kenést, ami drasztikusan megnöveli a kötél élettartamát.

A megfelelő acélsodronykötél kiválasztása, megrendelése során mindenképp meg kell határozni a következőket:

A beépítendő/cserélendő kötél eredeti specifikációja, tervezői/gépkönyvi előírása, vagy a következők:

  • átmérő [mm]
  • hossz [m] (vagy [mm])
  • kötél szerkezete
  • betét: rostos/acél/tömör műanyag/pászma/kötél
  • szilárdsági osztály : 1570/1770/1960/2160
  • sodrás : jobbos/balos – kereszt/hossz
  • kenés : száraz/kent - belső/külső/külső és belső kenés
  • alkalmazási cél, feladat
  • üzemi/felhasználási/beépítési körülmények
  • korábban használt, megfelelően működő kötél jellemzői



Standard kötelek jellemző felhasználási területei

  1x7 1x19 6x7 6x19 F 6x25 WS 6x36 6x37 18x7 35x7 S 6x19
kikötők
halászat
ipar
építőipar
emelés
erdészet
vasút
bányászat

A táblázat felsorolása nem teljeskörű.



Acélsodronykötelek méretsorozata és közvetlen ajánlatkérése itt érhető el


Vissza a tetejére

Emelőfüggesztékek - Melyiket milyen munkához válasszuk?

A biztonságos teheremelés alapja a megfelelő emelőfüggeszték kiválasztása. Nem létezik egyetlen, mindenre jó megoldás: a teher súlya, alakja, felülete, a munkakörnyezet hőmérséklete és a sérülékenysége mind meghatározzák, hogy kötelet, láncot vagy textilt érdemes használni.

1. Acélsodronyköteles függesztékek - részletekek itt

A klasszikus, robusztus és biztonságos megoldás

Az acélsodronyköteles függesztékek a legelterjedtebbek a nehéziparban és az építkezéseken. Elérhetők 1, 2, 3 vagy 4 ágú szerelvényezett kivitelben (gyűrűkkel, horgokkal), valamint speciális kialakításokban is.

Típusok és változatok:

  • Préselt (alumínium hüvelyes) sodronykötél: A leggyakoribb, általános ipari kivitel, ahol a kötélvég fülét egy alumínium hüvely préselésével rögzítik.
  • Végkiöntéses sodronykötél: Extrém teherbírású, merev rögzítést biztosító technológia. A kötélvéget egy fémhüvelybe (szelencébe) vezetik be, majd speciális műgyantával vagy fémötvözettel öntik ki. Főként daruk fix pontjainál, hidaknál és mélyépítési gépeknél használatos.
  • Acélpréseléses sodronykötél: Nagy teherbírású, merev rögzítést biztosító technológia. A kötélvéget egy furattal rendelkező kötélvég terminálba vezetikbe, majd speciális szerszámmal lepréselik. A végződések jellemzően menetes, villás vagy szemes kalakításúak, feszítőrendszerekhez, nehézüzemű daruzási feladatokhoz használatosak. (Rozsdamentes változataik növényfuttatáshoz, korlátokhoz, egyéb belsőépítészeti célokra használhatók.)
  • Grummet (végtelenített) kötél: Egyetlen darab, végtelenített sodronykötélből, speciális fonással készülő függeszték. Rendkívül nagy teherbírást tesz lehetővé viszonylag kis átmérő mellett, kifejezetten óriási, kompakt terhek emelésére.

Mikor válassza?

  • Munkaterület: Építkezések, szerkezetépítés, hajógyártás, nehézgépipar.
  • Környezet: Jól bírja a kültéri viszonyokat, a száraz hőt (akár 100-150 °C-ig tehercsökkenés nélkül, acélmag esetén).
  • Milyen feladatra? Előregyártott betonelemek, acélgerendák, konténerek, géptestek emelésére, ahol a teher felülete érdes vagy durva, de nem karcolódik könnyen.



2. Teherlánc függesztékek - részletek itt

A szinte elnyűhetetlen, variálható, könnyen szerelhető rendszer.

A láncos függesztékek a legidőtállóbbak. Legnagyobb előnyük, hogy rendkívül ellenállóak a mechanikai sérülésekkel (éles sarkok, vágások) szemben, az ágak hossza láncrövidítő horgokkal könnyen állítható, és sérülés esetén az egyes elemek cserélhetők. Elérhetők 1, 2, 3 és 4 ágú konfigurációkban.

Anyagminőségek és speciális osztályok:

  • Grade 80 (8-as osztály): A hagyományos, jól bevált ipari szabvány. Kiváló ár-érték arányú, robusztus láncok.
  • Grade 100 (10-es osztály): Modern, emelt teherbírású ötvözet. Azonos láncátmérő mellett kb. 25%-kal nagyobb teherbírást nyújt, mint a Grade 80, ezáltal a komplett függeszték jóval könnyebb és könnyebben kezelhető.
  • Fekete színpadtechnikai láncok: Kifejezetten rendezvényekre, koncertekre, színházi fény- és hangtechnikai eszközök, traverzek emelésére és biztosítására tervezett láncok (Grade 80 kivitelben). Matt fekete felületük miatt láthatatlanok maradnak a sötét színpadon.
  • Grade 60 Rozsdamentes (Inox) osztály: Kifejezetten savas, lúgos, nedves vagy vegyi környezetbe. Nem rozsdásodik, így elengedhetetlen a gyógyszeriparban, élelmiszeriparban és a szennyvízkezelésben.

Mikor válassza?

  • Munkaterület: Kohászat, öntödék, gépgyártás, mélyépítés, rendezvénytechnika, vegyipar.
  • Környezet: Extrém durva körülmények, éles szegélyű terhek, magas üzemi hőmérséklet (akár 200 °C felett is alkalmazható teherbírás-korrekcióval).
  • Milyen feladatra? Nehéz, éles sarkokkal rendelkező gépek, öntőformák, idomok emelésére, valamint olyan helyekre, ahol a függeszték hosszat gyakran kell finomhangolni a teher súlypontja miatt.



3. Textil függesztékek (Hevederek és körkötelek) - részletek itt

A sérülékeny, féltett felületek testőre

A textil függesztékek (poliészter alapanyagúak) a legkíméletesebb emelőeszközök. Rendkívül könnyűek, puha felületűek, nem tesznek kárt a teherben, és a színkódolt rendszerük miatt (minden szín egy-egy teherbírási kategóriát jelöl) nagyon könnyen azonosíthatók.

Típusok és változatok:

  • Emelőhevederek (füles hevederek): Lapos, szőtt poliészter szalagok, a végükön megerősített fülekkel. Széles felfekvési felületet biztosítanak, ami elosztja a nyomást az emelendő terhen.
  • Körkötelek (végtelenített): Egy végtelenített védőhüvelybe zárt, nagy szilárdságú poliészter fonat-magból állnak. Rendkívül hajlékonyak, tökéletesen rásimulnak a teherre (pl. strangolásos, azaz "bölcső" emelésnél).

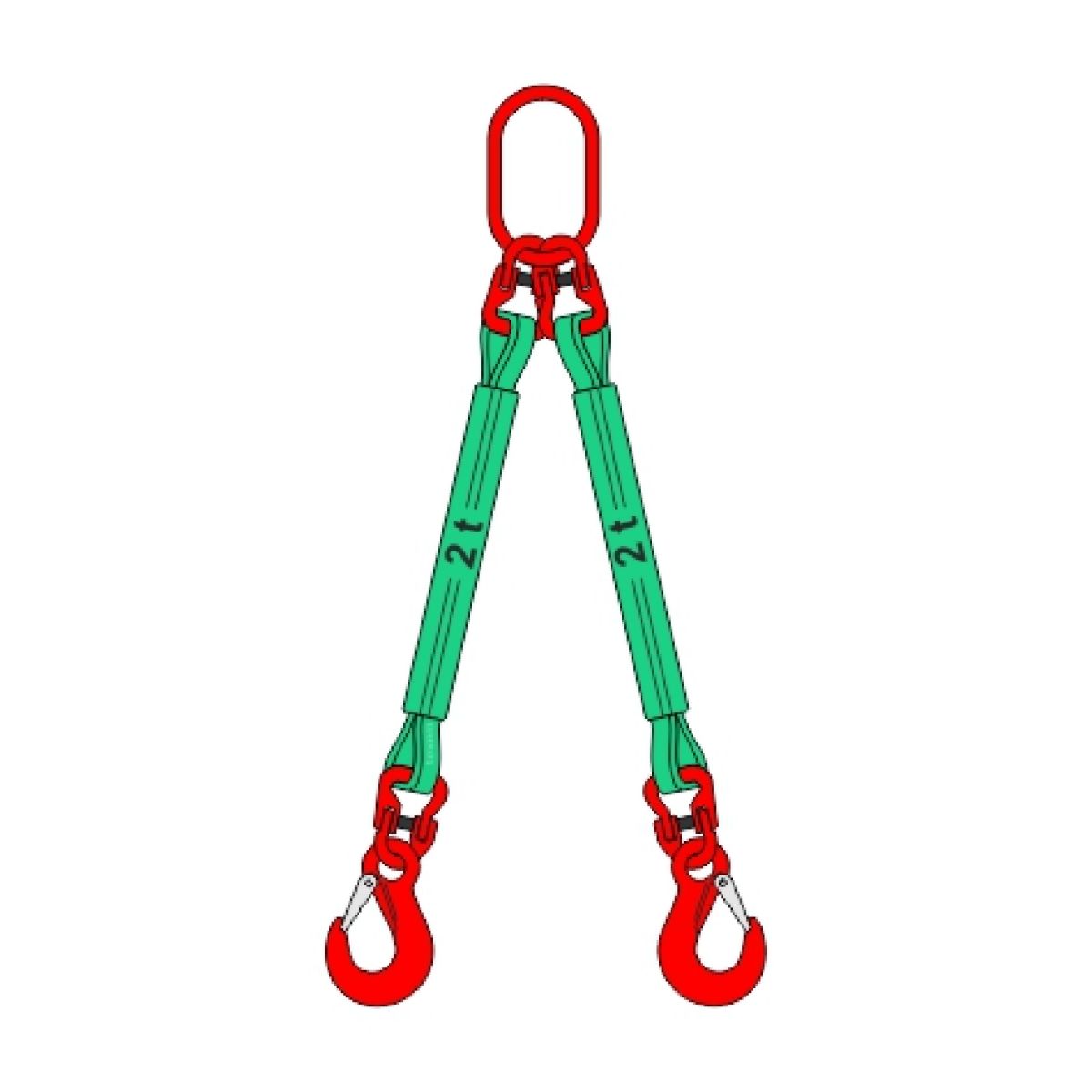

  • Szerelvényezett textil függesztékek: Hasonlóan a láncokhoz vagy drótkötelekhez, a textil körköteleket vagy hevedereket 1, 2, 3 vagy 4 ágú fémgyűrűs és horgos szerelvényekkel kombinálják, egyesítve a textil puhaságát a horgok gyors rögzíthetőségével.

Mikor válassza?

  • Munkaterület: Autóipar, festőüzemek, jacht- és hajóemelés, lakatosüzemek, raktározás.
  • Környezet: Normál hőmérséklet (-40 °C és +100 °C között), vegyszermentes vagy mérsékelten vegyszeres környezet. Éles sarkoknál kötelező hozzájuk élvédőt vagy védőhüvelyt használni, mert az éles fém megsértheti a textilt!
  • Milyen feladatra? Frissen festett elemek, polírozott hengerek, műanyag- vagy üvegszálas testek, értékes alkatrészek, hajótestek emelésére – mindenre, aminek a felülete nem karcolódhat vagy nyomódhat meg.
Vissza a tetejére

Melyek az acélsodrony függesztékek szabványos kialakításai és terhelhetőségi szabályai?

Az egy- és többágú drótkötél függesztékek biztonságos teherbírását (WLL) nagyban befolyásolja a függőlegessel bezárt dőlésszög. Tekintse át a hivatalos szabványok szerinti alumíniumhüvelyes préselt, végkiöntéses vagy végtelenített kialakítások milliméteres mérettáblázatait.



Alumínium hüvelyes acélsodrony függesztékek szabványos konstrukciós kialakítása

Egyágú és végtelenített függesztékek

  • A típus: Alapvető 1 ágú kivitel, amely mindkét végén szabványos, hidraulikusan préselt alumínium hüvelyes kötélfüllel rendelkezik az egyszerű beakasztásért.
  • APK típus: Vegyes kialakítású 1 ágú függeszték, amelynek az egyik vége normál kötélfüllel, míg a másik vége kötélszívvel védett füllel van szerelvényezve.
  • PK típus: 1 ágú emelőkötél, amely mindkét végén kötélszívvel megerősített füllel készül a szerelvények kopásmentes csatlakoztatásához.
  • 1PK típus: 1 ágú függeszték egyik oldalán szabad kötélvéggel, a másikon kötélszíves kötélfüllel
  • C típus: 1 ágú függeszték egyik oldalán szabad kötélvéggel, a másikon szerelvénnyel, jellemzően normál vagy önzáró horoggal (CH vagy CHO)
  • D típus: 1 ágú függeszték egyik végén gyűjtőkarikával, a másik végén kötélszíves füllel vagy szerelvénnyel, jellemzően gyűjtőkarikával vagy horoggal (DGYGY, DGYH, DGYHO, DGYPK)
  • E típus: 1 ágú függeszték egyik végén normál kötélfüllel, a másikon szerelvénnyel, jellemzően horoggal (EH, EHO)
  • F típus: végtelenített kivitel

DIN 3093 szabvány szerinti alumínium hüvelyes préseléssel készült A-típusú egyágú emelőkötél mindkét végén normál kötélfüllel | TexemEgyágú alumínium hüvelyes emelőkötél APK típusa egyik végén normál füllel a másikon kötélszívvel szerelve | TexemSzerelvényezhető PK-típusú egyágú emelőkötél mindkét végén nagy teherbírású kötélszívvel megerősített kötélfüllel | TexemEgyágú 1PK típusú emelőkötél egyik végén szabad vágott kötélvéggel a másikon kötélszíves füllel | TexemEgyágú CH-típusú emelőkötél egyik végén szabad kötélvéggel a másikon integrált normál horoggal | TexemEgyágú CHO-típusú emelőkötél egyik végén szabad kötélvéggel a másikon integrált önzáró horoggal | TexemEgyágú DGYGY-típusú emelőkötél alsó és felső kovácsolt gyűjtőkarikával szerelve | TexemEgyágú DGYH-típusú emelőkötél felső kovácsolt gyűjtőkarikával és alsó szemes horoggal szerelve | TexemEgyágú DGYHO-típusú emelőkötél felső kovácsolt gyűjtőkarikával és alsó önzáró horoggal szerelve | TexemEgyágú DGYPK-típusú emelőkötél felső kovácsolt gyűjtőkarikával és alsó kötélszíves kötélfüllel szerelve | TexemEgyágú DH-típusú emelőkötél felső normál beakasztó kötélfüllel és alsó kovácsolt teherhoroggal szerelvényezve | TexemEgyágú DH-típusú emelőkötél felső normál beakasztó kötélfüllel és alsó kovácsolt önzáró teherhoroggal szerelvényezve | TexemEgyágú EH-típusú emelőkötél mindkét végén kovácsolt teherhoroggal szerelvényezve | TexemEgyágú EHO-típusú emelőkötél mindkét végén kovácsolt önzáró teherhoroggal szerelvényezve | TexemHidraulikusan préselt alumínium hüvelyes F-típusú végtelenített drótkötél függeszték szorítókötözésekhez | Texem



Többágú függesztékek

  • G típus: 2 ágú kialakítás felső gyűjtőkarikával és kötélszíves alsó fülekbe szerelt szerelvényekkel, jellemzően horgokkal (GH, GHO)
  • H típus: 4 ágú kialakítás felső függesztő garnitúrával és kötélszíves alsó fülekbe szerelt szerelvényekkel, jellemzően horgokkal (GH, GHO)

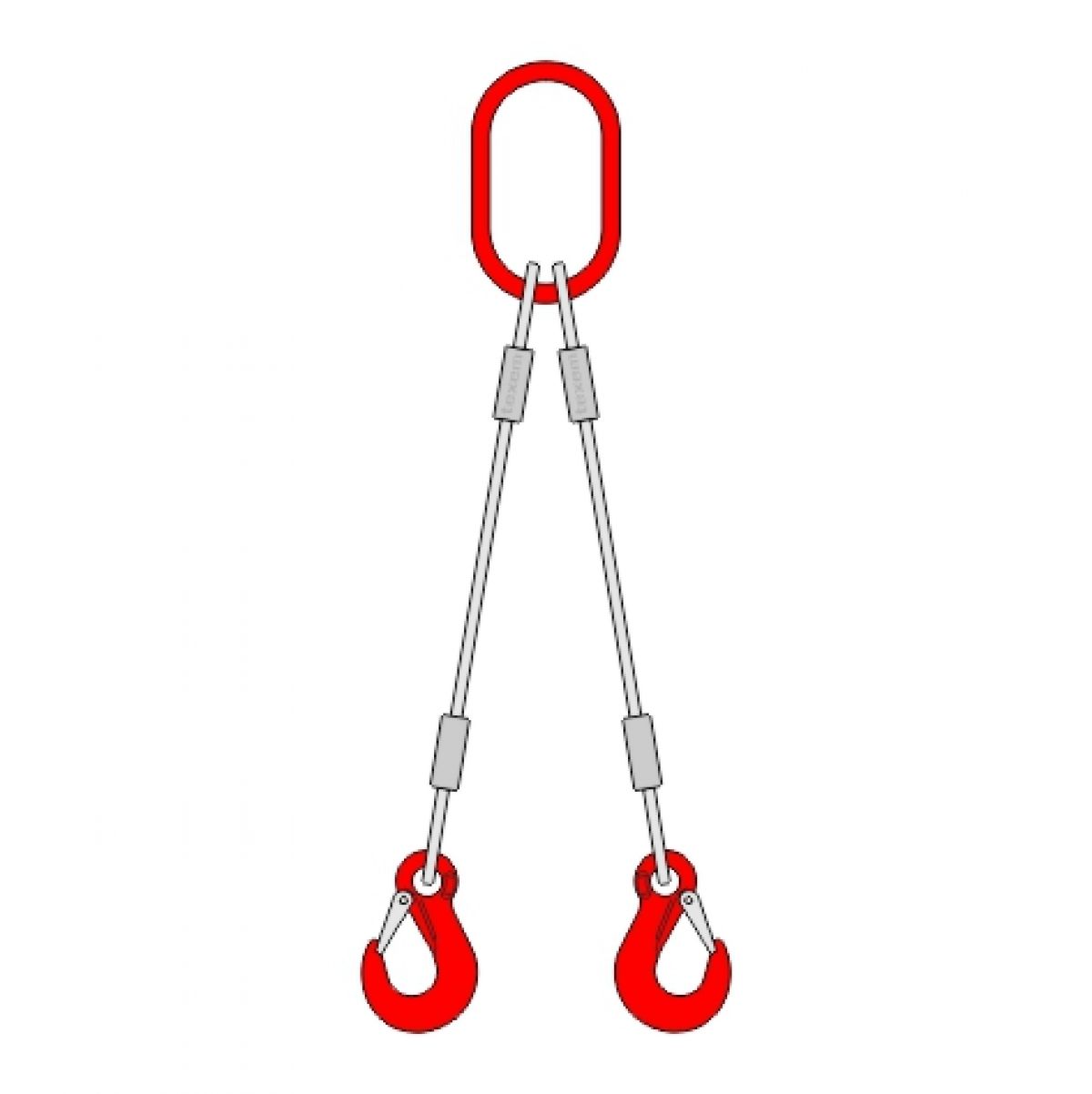

MSZ EN 13414-1 szabvány szerinti GH-típusú kétágú emelőkötél felső közös gyűjtőkarikával és alsó kovácsolt horgokkal | TexemMSZ EN 13414-1 szabvány szerinti GHO-típusú kétágú emelőkötél felső közös gyűjtőkarikával és alsó önzáró horgokkal | TexemMSZ EN 13414-1 szabvány szerinti HH-típusú négyágú emelőkötél felső függesztő garnitúrával és alsó teherhorgokkal | TexemMSZ EN 13414-1 szabvány szerinti HHO-típusú négyágú emelőkötél felső függesztő garnitúrával és alsó önzáró teherhorgokkal | Texem



Acélsodrony függesztékek megengedett teherbírása és terhelhetőségi táblázata

A függesztékek általános esetben rostos betétes, WS6x36 szerkezetű horganyzott sodronykötélből készülnek.
Az alábbi táblázat szerint a függesztékek terhelhetősége 1770 N/mm² szilárdsági osztályú kötél felhasználásával értendő.
A szerelvény nélküli függesztékeknél ( pl. A-típus ) feltételezve, hogy az emelési pont átmérője minimum kétszerese a függesztő kötél névleges átmérőjének.

Kötél
Ø
(mm)

1 ág

(t)
2 ág
0º- 45
°
(t)
2 ág
45º- 60
°
(t)
3 és 4 ág
0º- 45
°
(t)
3 és 4 ág
45º- 60
°
(t)

végtelenített

(t)

8 0,7 0,95 0,7 1,5 1,05 1,1
10 1,05 1,5  1,05 2,25 1,6 1,7
12 1,55 2,12 1,55 3,3 2,3 2,5
14 2,12 2,12 4,35 3,15 3,3
16 2,7 3,85  2,7 5,65 4,2 4,35
18 3,4 4,8 3,4  7,2 5,2 5,65
20 4,35 4,35 9 6,5 6,9
22 5,2 7,2 5,2 11 7,8 8,4
24 6,3 8,8 6,3  13,5 9,4 10
26 7,2  10 7,2 15 11 11,5
28 8,4 11,8  8,4  18 12,5 13,5
32 11 15  11 23,5 16,5 18
36 14 19 14  29 21 22,5
40 17 23,5  17 36 26 28

Acélsodrony függesztékek részletes méretsorozata és közvetlen ajánlatkérése itt érhető el

Vissza a tetejére

Milyen terhelhetőségi osztályok és kötözési módok érvényesek a láncfüggesztékekre?

A Grade 80, Grade 100 és rozsdamentes teherlánc-függesztékek terhelhetőségét az éles peremrádiuszok, a hurkolt vagy szorító kötözési módok, valamint az üzemi hőmérséklet is drasztikusan módosíthatja. Tanulmányozza a biztonságos emelés táblázati határértékeit.

Láncfüggeszték alap kiviteli formák

  • 1KL típus: 1 ágú láncfüggeszték felső függesztőgyűrűvel és alsó teherhoroggal szerelve.

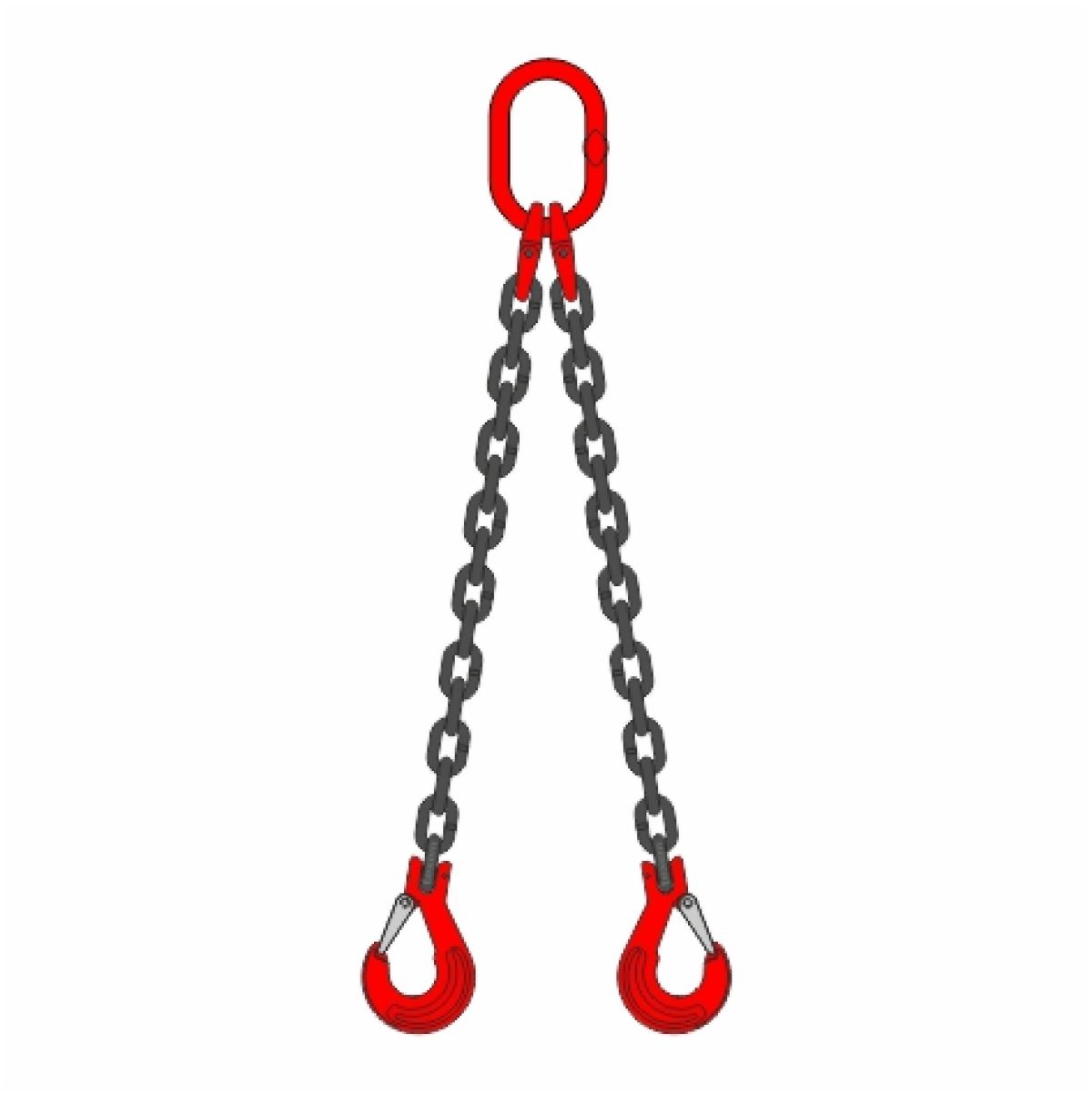

  • 2KL típus: 2 ágú láncfüggeszték felső közös gyűjtőkarikával és alsó kovácsolt emelőhorgokkal.
  • 3KL típus: 3 ágú láncfüggeszték felső mesterhármas gyűjtőgarnitúrával és alsó kiakadásgátlós horgokkal.
  • 4KL típus: 4 ágú láncfüggeszték felső teherelosztó függesztő-garnitúrával és alsó önzáró biztonsági horgokkal.
  • 1KLV típus: 1 ágú koszorús végtelenített láncfüggeszték gyűjtőkarikába visszazárt lánchurokkal kialakítva.
  • 2KLV típus: 2 ágú koszorús végtelenített láncfüggeszték gyűjtőkarikába visszazárt dupla lánchurokkal kialakítva.
  • KLH típus: Szerelt végtelenített láncfüggeszték nagyszilárdságú láncösszekötő szemmel végtelenítve.



MSZ EN 818-4 szabvány szerinti 8-as szilárdsági osztályú 1-ágú emelőlánc gyűjtőkarikával és kiakadásgátlós horoggal szerelve | Texem Kft.8-as osztályú nagyszilárdságú kovácsolt 2-ágú teherlánc közös felső mesterkarikával és alsó teherhorgokkal szerelvényezve | TexemGrade 80 ötvözött acél 3-ágú emelőlánc felső függesztő-garnitúrával és alsó kovácsolt daruhorgokkal összeszerelve | TexemMSZ EN 818-4 szabványú nagyszilárdságú 4-ágú teherlánc emelőgarnitúrával és alsó önzáró biztonsági horgokkal szerelve | TexemFelső gyűjtőkarikába visszazárt egyágú koszorús kialakítású végtelenített ötvözött acél emelőlánc | Texem Kft.Felső gyűjtőkarikába visszazárt kétágú koszorús kialakítású dupla hurkos végtelenített ötvözött acél teherlánc | TexemGrade 80 ötvözött acél teherlánc nagyszilárdságú láncösszekötő szemmel végtelenítve szorítókötözéses ipari emelésekhez | Texem



Láncfüggesztékek megengedett teherbírása és terhelhetőségi összehasonlító táblázata - 8-as, 10-es és 6-os osztály



  1 ágú láncfüggeszték egyenes ágú terhelési mód 1 ágú láncfüggeszték hurkolt terhelési mód 2 ágú láncfüggeszték egyenes ágú terhelési mód 2 ágú láncfüggeszték hurkolt szorítókötözéses terhelési mód 3 és 4 ágú láncfüggeszték egyenes ágú terhelési mód 1 ágú koszorús végtelenített kötözéses terhelési mód 2 ágú koszorús végtelenített kötözéses terhelési mód Végtelenített láncfüggeszték hurkolt szorítókötözéses terhelési mód
Lánc
Ø
(mm)
1 ágú 1 ágú 2 ágú 2 ágú 3 és 4 ágú Végtelenített Végtelenített Hurkolt
0º - 45º 45º - 60º 0º - 45º 45º - 60º 0º - 45º 45º - 60º 0º - 45º 0º - 45º
Grade 80 láncfüggesztékek minőségi osztály
6 1,12 0,9 1,6 1,12 1,25 0,9 2,36 1,7 1,6 2,36 1,8
7 1,5 1,2 2,12 1,5 1,68 1,2 3,15 2,24 2,12 3,15 2,5
8 2 1,6 2,8 2 2,24 1,6 4,25 3 2,8 4,25 3,15
10 3,15 2,52 4,25 3,15 3,52 2,52 6,7 4,75 4,25 6,7 5
13 5,3 4,25 7,5 5,3 5,93 4,24 11,2 8 7,5 11,2 8,5
16 8 6,4 11,2 8 9 6,4 17 11,8 11,2 17 12,5
18 10 8 14 10 11,2 8 21 15 14 21 16
20 12,5 10 17 12,5 14 10 26,5 19 17 26,5 20
22 15 12 21,2 15 16,8 12 31,5 22,4 21,2 31,5 23,6
26 21,2 16,96 30 21,2 23,74 16,96 45 31,5 30 45 33,5
32 31,5 25,2 45 31,5 35,28 25,2 67 47,5 45 67 50

6 1,4 1,12 2 1,4 1,6 1,12 3 2,12 2 3 2,24
7 1,9 1,5 2,65 1,9 2,12 1,5 4 2,8 2,65 4 3
8 2,5 2 3,55 2,5 2,8 2 5,3 3,75 3,55 5,3 4
10 4 3,15 5,6 4 4,25 3,15 8 6 5,6 8 6,3
13 6,7 5,3 9,5 6,7 7,5 5,3 14 10 9,5 14 10,6
16 10 8 14 10 11,2 8 21,2 15 14 21,2 16
20 16 12,8 22,4 16 17,92 12,8 33,6 24 22,4 33,6 25,6
22 19 15 26,5 19 21,2 15 40 28 26,5 40 30
26 26,5 21,2 37,1 26,5 29,68 21,2 55,65 39,75 37,1 55,65 42,4

6 0,9 0,7 1,25 0,9 1 0,7 1,85 1,35 1,25 1,9 1,44
7 1,25 1 1,75 1,25 1,4 1 2,6 1,85 1,75 2,65 2
8 1,6 1,25 2,2 1,6 1,7 1,2 3,35 2,4 2,15 3,25 2,5
10 2,5 1,95 3,5 2,5 2,7 1,95 5,25 3,75 3,45 5,15 4
13 4,2 3,3 5,95 4,25 4,7 3,3 8,9 6,35 5,8 8,8 6,8
16 6,3 5 8,8 6,3 7 5 13,2 9,4 8,8 13,2 10

Láncfüggesztékek részletes méretsorozata és közvetlen ajánlatkérése itt érhető el

Vissza a tetejére

Hogyan határozható meg a műanyagszálas emelőhevederek és körkötelek névleges hossza és terhelhetősége?

A poliészterszálas emelőhevederek és végtelenített körkötelek teherbírása és névleges hossza az egyenes, hurkolt vagy alácsapott kötözési formáktól függ. Ügyeljen a színkódolt kapacitásokra és a fagypont alatti használat szigorú anyagszerkezeti szabályaira.

Hevederek hosszának meghatározása

A névleges hossz mindig az emelőheveder terheletlen állapotában mért hossza. A terhelt emelőheveder hossza a maradó és rugalmas deformációkból adódóan változhat.

Műanyagszálas hevederek - a minimális hossz figyelembe vételével -  igény szerinti hosszúságban gyárthatók. A fülek mérete a szabvány előírásai alapján nem változtathatók.

Műszaki rajz egy poliészter emelőhevederről, amely bemutatja a teljes hasznos hossz (L) és a megerősített fülek hosszának pontos meghatározását.

A heveder hosszát az emelni kívánt teher méretei és a kötözési mód alapján célszerű meghatározni



Ábra az emelőheveder alapvető kötözési módjairól: egyenes ágú, szorító (strangolt) és hurkolt emelés bemutatása. | TexemFotó egy hajó vagy jacht daruval történő emeléséről, ahol a sérülékeny hajótestet széles, poliészter lapos emelőhevederek tartják biztonságosan.



  • Egyenes ágon /vagy ’függőlegesen egy ágon’ vagy angolul: vertical hitch - a kötözőelemek közvetlenül 1-1 csatlakozási ponthoz kapcsolódnak.
  • Szorítókötözés / vagy angolul: choker hitch - a függesztékágak a terhen keresztül vagy a terhen körbe vannak vezetve és a kötözőelem a kötélbe vissza van akasztva vagy befűzve. A terhelhetőség a névleges 80%-a.
  • Hurkolt kötözés / vagy ’alácsapott’ vagy angolul: basket hitch: a függeszték a terhen keresztül vagy a teher alatt van vezetve, de a kötözőelemek közvetlenül a végszemhez vagy az emelőgép horgához csatlakoznak.

ID műanyagszálas emelőheveder mérettáblázata és teherbírása (t) - WLL

ID típusú textil emelőheveder gépészeti vázlata a teherbírást meghatározó hevederszélesség és a fülméretek táblázatos jelölésével | Texem



Színkód



Névleges
teherbírás


(t)

Heveder
szélessége
HS

(mm)

Fül
hossza
FH

(mm)

Fül
szélessége
FS

mm

Legkisebb
rendelhető hossz
L
(m)

Teherbírás   (t)
  1 30 300 15 0,75 1 2 0,8 1,4 1
  2 60 350 30 1 2 4 1,6 2,8 2
  3 90 400 45 1 3 6 2,4 4,2 3
  4 120 500 60 1,5 4 8 3,2 5,6 4
  5 150 550 75 1,5 5 10 4 7 5
  6 180 600 90 2 6 12 4,8 8,4 6
  8 240 650 120 2,5 8 16 6,4 11,2 8
  10 300 900 150 2,5 10 20 8 14 10

A megadott méretek a heveder terheletlen állapotára vonatkoznak.




Körkötelek hosszának meghatározása

A névleges hossz mindig az emelőkötél terheletlen állapotában mért hossza. A terhelt emelőheveder hossza a maradó és rugalmas deformációkból adódóan változhat. Műanyagszálas körkötelek - a minimális hossz figyelembe vételével -  igény szerinti hosszúságban gyárthatók. A körkötél teljes hossza a kerület fele.

Műszaki magyarázó rajz poliészter körkötélről, amely szemlélteti a teljes kerület (kiterített hossz) és a hasznos működő hossz közötti különbséget és meghatározását.

A körkötél hosszát az emelni kívánt teher méretei és a kötözési mód alapján célszerű meghatározni



Ábra a poliészter körkötél leggyakoribb emelési és kötözési módjairól, szemléltetve az egyenes, a szorító és a hurkolt technikákat.Fénykép egy épülő acélszerkezeti elem darus emeléséről végtelenített poliészter körkötelek alkalmazásával a szerkezet megóvása érdekében.



  • Egyenes ágon /vagy ’függőlegesen egy ágon’ vagy angolul: vertical hitch - a kötözőelemek közvetlenül 1-1 csatlakozási ponthoz kapcsolódnak.
  • Szorítókötözés / vagy angolul: choker hitch - a függesztékágak a terhen keresztül vagy a terhen körbe vannak vezetve és a kötözőelem a kötélbe vissza van akasztva vagy befűzve. A terhelhetőség a névleges 80%-a.
  • Hurkolt kötözés / vagy ’alácsapott’ vagy angolul: basket hitch: a függeszték a terhen keresztül vagy a teher alatt van vezetve, de a kötözőelemek közvetlenül a végszemhez vagy az emelőgép horgához csatlakoznak.

IRS körkötél mérettáblázata és teherbírása (t) - WLL

IRS típusú robusztus poliészter körheveder gépészeti vázlata a teherbírást meghatározó F felfekvési szélesség és az L1 működési hosszúság jelölésével | Texem

Színkód

Névleges
teherbírás


(t)

Felfekvés
a teher alatt
F

(mm)

Legkisebb rendelhető
máködési hossz
L1

(m)

Teherbírás  (t)
  1 50 0,5 1 2 0,8 1,4 1
  2 55 0,5 2 4 1,6 2,8 2
  3 60 0,5 3 6 2,4 4,2 3
  4 75 1 4 8 3,2 5,6 4
  5 85 1 5 10 4 7 5
  6 90 2 6 12 4,8 8,4 6
  8 100 2 8 16 6,4 11,2 8
  10 120 2 10 20 8 14 10

A megadott méretek a körkötél terheletlen állapotára vonatkoznak.




Szerelvényezett műanyagszálas függesztékek hosszának meghatározása

A poliészterszálas függesztékek rendelése esetén (a sodronykötél- és láncfüggesztékektől eltérően) a gyártáshoz felhasznált IRS körkötél hosszúságát ( L ) kell megadni. Ehhez adódik hozzá a szerelvények mérete, melyek együttesen adják a függeszték beakasztási távolságát!





















IRG poliészter függesztékek megengedett teherbírása és terhelhetőségi táblázata (t) - WLL

1 ágú
0º
2 ágú
0º - 45º
2 ágú
45º - 60º
3 és 4 ágú
0º - 45º
3 és 4 ágú
45º - 60º
1 1,4 1 2,1 1,5
2 2,8 2 4,2 3
3 4,2 3 6,3 4,5
4 5,6 4 8,4 6
5 7 5 10,5 7,5
6 8,4 6 12,6 9
8 14 8 21 15
10 16,8 10 25,2 18
12 21 12 31,5 22,5



Műanyagszálas függesztékeink méretsorozata és ajánlatkérése itt tekintehető meg

Vissza a tetejére

Hogyan történik az acélsodrony függesztékek biztonsági ellenőrzése és karbantartása?

A drótkötél függesztékek üzembe helyezése előtt kötelező a nyilvántartásba vétel és a gépkezelői oktatás. Ismerje meg a legfeljebb 6 havonta esedékes időszakos felülvizsgálatok rendjét, a pászmaszakadások, kikosarasodások vagy átmérőcsökkenések miatti azonnali kivonási határértékeket.

Fontos tudnivalók a sodronykötél függesztékek kezelésével és karbantartásával kapcsolatban

Az első használat előtt az alábbiakat feltétlenül meg kell vizsgálni

  • az acélsodronykötél függeszték megegyezik-e a megrendelttel;
  • az acélsodronykötél függeszték gyártói bizonylata rendelkezésre áll-e;
  • az acélsodronykötél függesztéken szereplő azonosító és a teherbírásra vonatkozó adatok egyeznek-e a bizonylat adataival.

Az első használat előtt az alábbiakat feltétlenül el kell végezni

  • Az acélsodronykötél függeszték rendelkezésre álló adatait be kell jegyezni az emelőgépnaplóba vagy a függeszték nyilvántartásba, illetve ellenőrizni kell, hogy a függeszték adatai ezen dokumentumban szerepelnek-e.
  • a kezelőt vagy kezelőket megfelelő oktatásban kell részesíteni az acélsodronykötél függeszték használatával és karbantartásával kapcsolatban, és a fenti oktatást bizonyító írásos dokumentumot meg kell őrizni.

Felülvizsgálatok

Minden használat előtt meg kell vizsgálni a függesztéket egészséget nem veszélyeztető és biztonságos állapotáról:

  • azonosíthatóság (egyedi jel);
  • időszakos vizsgálat érvényessége;
  • károsodás illetve meghibásodás szempontjából.

Ha az acélsodrony kötél függesztéken az azonosító és a biztonságos használathoz szükséges más adatok nem találhatók,
vagy az adattábla tartalma nem, vagy nem egyértelműen olvasható, a függesztéket ki kell vonni a használatból!

Ha az időszakos vizsgálat érvényessége lejárt, a függesztéket ki kell vonni a használatból és elkülönítve kell tárolni az újabb vizsgálatig!

Korlátozni kell a használhatóságot

  • magas vagy alacsony környezeti hőmérsékletű kedvezőtlen környezetben;
  • különösen veszélyes körülmények esetén (hasadó anyagok, olvasztott fém, erősen korrozív környezet, stb.);
  • savas vagy egyéb vegyileg veszélyes helyen.

Az acélsodronykötél függeszték használatát fel kell függeszteni és ki kell vonni a használatból, ha a következők állapíthatók meg

  • Az alsó vagy felső csatlakozó szerelvények deformálódtak;
  • Bármely szerelvényen repedés, bevágás, hő okozta elszíneződés, elhajlás, deformáció keletkezett;
  • Elemi szál törések a külső pászmák felületén;
  • Elemi szál törések a kötélvég-befogásnál;
  • Elemi szálak csoportos törése;
  • Pászmaszakadás;
  • Kötélátmérő csökkenése (max. 10%-ig megengedett);
  • Rugalmasság csökkenése;
  • Külső és belső kopás, erős külső és belső korrózió;
  • Hullámosság, kikosarasodás;
  • Elemi szál hurokképződése;
  • Elemi szál, vagy pászma fellazulás;
  • A kötél helyi megvastagodása;
  • A kötél keresztmetszet-csökkenése;
  • A kötél laposodása;
  • Hurokforma képződése;
  • A kötél megtörése;
  • Hő, vagy elektromos hatás okozta sérülés tapasztalható;
  • A horog kinyílására utaló jel mutatkozik (a megengedett max. méretnövekedés 10% lehet), vagy a kötözőelem alakváltozása, repedése illetve kopása tapasztalható.

Időszakos felülvizsgálat - teljes vizsgálat (a vizsgálatról naplót kell vezetni!)

Legfeljebb 6 havonta illetékes, érvényes jogosultsággal rendelkező személynek teljes vizsgálatot kell tartania. Amennyiben a használat során tartósan a névleges terheléssel vannak igénybe véve, akkor legalább negyedévente kell a vizsgálatot elvégezni!

Legalább minden harmadik felülvizsgálat során statikus terheléspróbának kell alávetni, a névleges terhelés 1,25 -szörösével.

Javítás, karbantartás

A meghibásodott, vagy a használatból műszaki, vagy más, biztonságos használatot befolyásoló okból kivont acélsodronykötél függesztékek vizsgálatával és javításával kapcsolatban a gyártót vagy érvényes jogosultsággal rendelkező szakértőt ajánlott megkeresni, az üzemeltető ne kísérletezzen ezzel!

A karbantartás során rendszeresen meg kell tisztítani a függesztéket az esetlegesen rátapadt szennyeződésektől olyan módszerrel, amely a függeszték anyagát nem károsítja. TILOS savas vagy hevítéses módszereket alkalmazni, illetve más olyan módszert amely az esetleges felületi hibákat elfedheti, vagy a függesztéket károsíthatja.

Kötözési szabályok

A függesztéket a teherhez és az emelőgéphez kötözőelemekkel, pl. horoggal vagy végszemmel lehet csatlakoztatni, csavarodásmentesen.
Az emelési pont a horogöbölben legyen, soha ne a csúcson, vagy a horogtorokba beékelten.
A csatlakozó elem minden irányban szabadon mozoghasson a hajlító terhelés elkerülése érdekében.

Terhelési szimmetriák

Többágú függesztékek terhelhetőségei szimmetrikus vagy közel szimmetrikus terhelést figyelembe véve vannak meghatározva.
Ez azt jelenti, hogy a teher emelésekor törekedni kell a lehetőleg szimmetrikus terhelési viszonyok biztosítására.

Vissza a tetejére

Melyek a teherlánc-függesztékek felülvizsgálati és karbantartási előírásai?

A rövidszemű teherláncoknál a láncszemek 5%-ot meghaladó nyúlása vagy 10%-os kopása esetén a függesztéket azonnal ki kell vonni a használatból. Tekintse át a negyedéves és féléves ellenőrzési ciklusokat, a hegesztési tilalmakat és a tisztítás utáni kötelező korrózióvédelmi olajozás szabályait.



Fontos tudnivalók a rövidszemű teherlánc-függesztékek kezelésével és karbantartásával kapcsolatban



Az első használat előtt az alábbiakat feltétlenül meg kell vizsgálni:

  • a láncfüggeszték megegyezik-e a megrendelttel;
  • a láncfüggeszték gyártói bizonylata rendelkezésre áll-e;
  • a láncfüggesztéken szereplő azonosító és a teherbírásra vonatkozó adatok egyeznek-e a bizonylat adataival.



Az első használat előtt az alábbiakat feltétlenül el kell végezni:

  • A láncfüggeszték rendelkezésre álló adatait be kell jegyezni az emelőgépnaplóba vagy a függeszték nyilvántartásba, illetve ellenőrizni kell,
    hogy a függeszték adatai ezen dokumentumban szerepelnek-e.
  • a kezelőt vagy kezelőket megfelelő oktatásban kell részesíteni a láncfüggeszték használatával és karbantartásával kapcsolatban,
    és a fenti oktatást bizonyító írásos dokumentumot meg kell őrizni.



Felülvizsgálatok:

Minden használat előtt meg kell vizsgálni a függesztéket egészséget nem veszélyeztető és biztonságos állapotáról:

  • azonosíthatóság (egyedi jel);
  • időszakos vizsgálat érvényessége;
  • károsodás illetve meghibásodás szempontjából.

Ha a láncfüggesztéken az azonosító és a biztonságos használathoz szükséges más adatok nem találhatók, vagy az adattábla tartalma nem, vagy nem egyértelműen olvasható,
a függesztéket ki kell vonni a használatból!

Ha az időszakos vizsgálat érvényessége lejárt, a függesztéket ki kell vonni a használatból és elkülönítve kell tárolni az újabb vizsgálatig!



Korlátozni kell a használhatóságot

  • magas vagy alacsony környezeti hőmérsékletű kedvezőtlen környezetben;
  • különösen veszélyes körülmények esetén (hasadó anyagok, olvasztott fém, erősen korrozív környezet, stb.);
  • savas vagy vegyileg veszélyes helyen a 8-as és 10-es osztályú láncos függesztékek használata nem ajánlott!



A terhelhetőség korlátozása a hőmérséklet függvényében:



Hőmérséklet ºC Szorzó tényező
-40 - +200 1
+200 - +300 0,9
+300 - +400 0,75
+400 felett TILOS HASZNÁLNI!



A teherbírástáblázatok szerinti névleges terhelhetőséget az aktuális hőmérséklettartományt figyelembe vevő tényezővel kell szorozni
az adott helyen való megengedhető terhelhetőség meghatározásához .



A teherlánc-függeszték használatát fel kell függeszteni és ki kell vonni a használatból, ha a következők állapíthatók meg:

  • erős külső és belső korróziós nyomok láthatók;
  • az elemek bármelyikén kopás tapasztalható;
  • az alsó vagy felső csatlakozó elemek deformálódtak;
  • a lánc megnyúlt (a láncszem hossza 5%-nál nagyobb nyúlást szenvedett, vagy a láncszem belső nyílása több mint 10%-kal tágult);
  • a láncfüggeszték bármely elemén alaktorzulás, elhajlás, törés, repedés, bevágás, lekopás, felverődés, rendellenes hézag, elektromos hatás okozta nyom, hegesztési hatás, hő okozta elszíneződés vagy más – biztonságos használatot befolyásoló – eltérés keletkezett.
  • lánc esetén a legkopottabb keresztmetszet legkisebb méretének és a rá merőlegesen mérhető távolságnak a számtani átlaga nagyobb kell legyen a lánc névleges átmérőjének 90%-ánál;
  • a szemes horog kopása vagy kihajlása esetén  -  a szájnyílás megengedett méretnövekedése +10%;
  • a szerelvények meg nem engedett alakváltozása illetve kopása tapasztalható.



Időszakos felülvizsgálat - teljes vizsgálat (a vizsgálatról naplót kell vezetni!)

Legfeljebb 6 havonta illetékes, érvényes jogosultsággal rendelkező személynek teljes vizsgálatot kell tartania. Amennyiben a használat során tartósan a névleges terheléssel vannak igénybe véve, akkor legalább negyedévente kell a vizsgálatot elvégezni!

Legalább minden harmadik felülvizsgálat során statikus terheléspróbának kell alávetni, a névleges terhelés 1,25 -szörösével.



Javítás, karbantartás

A meghibásodott, vagy a használatból műszaki, vagy más, biztonságos használatot befolyásoló okból kivont láncfüggesztékek vizsgálatával és javításával kapcsolatban a gyártót vagy érvényes jogosultsággal rendelkező szakértőt ajánlott megkeresni, az üzemeltető ne kísérletezzen ezzel!

A hibás szerelt részegységet az eredetivel azonos paraméterű, műbizonylattal rendelkező újra kell cserélni.

Javítás esetén el kell végezni az időszakos vizsgálatot is.

A szerelt láncfüggesztéknek illetve bármely elemének hegesztéssel történő javítása tilos!

A karbantartás során rendszeresen meg kell tisztítani a függesztéket az esetlegesen rátapadt szennyeződésektől olyan módszerrel, amely a függeszték anyagát nem károsítja. TILOS savas vagy hevítéses módszereket alkalmazni, illetve más olyan módszert amely az esetleges felületi hibákat elfedheti, vagy a függesztéket károsíthatja.

Tisztítást követően a láncot korrózióvédelem, és a kopás csökkentése érdekében olajozni kell!



Kötözési módok

A nagyszilárdságú teherláncos függesztéket az emelőberendezés horgára vagy közvetlenül lehet ráakasztani vagy megfelelő méretű és teherbírású közbenső szerelvények segítségével. A teherhez csatlakozás is hasonló módon történhet. Horgos csatlakoztatás esetén a beakasztási pont úgy helyezkedjen el, hogy a horogöbölben legyen, ne a horog csúcsán. Ügyelni kell arra, hogy a teher csatlakozó elem minden irányban szabadon mozoghasson a hajlító terhelés elkerülése érdekében.

Közvetlen (direkt) kötözés: a függesztékág(ak) közvetlenül 1-1 emelési ponthoz kapcsolódik (kapcsolódnak)

Hurkolt kötözés („alácsapó”) kötözés: a teherláncos függeszték nem a teher kialakított függesztési pontjához csatlakozik, hanem át van alatta fűzve. A láncvég szerelvény(ek) közvetlenül az emelőberendezés horgához vagy az azon elhelyezkedő szerelvényhez kapcsolódnak.

Szorító kötözés: a függesztékággal vagy ágakkal az emelendő a terhet körbeveszik úgy, hogy az vissza van hurkolva az emelőágra vagy a kötélvég szerelvény van visszaakasztva rá. A terhelhetőség ebben az esetben a névleges terhelhetőséghez képest 20%-kal csökken. Ennél a kötözési módnál különös figyelmet kell fordítani arra, hogy a teher éles vagy annak tekinthető sarkai a károsíthatják a függesztéket (vagy akár a teher is sérülhet ), ezért szükség szerint gondoskodni kell a megfelelő élvédelemről. Többágú felkötés esetén is kerülni kell a függesztékágak becsavarodását, a teher emelés közbeni elbillenését és elfordulását, illetve ügyelni kell a kötözés irányára is.

Kombinált és egyedi kötözések: pl. előzőek kombinációja.



Terhelési szimmetriák

Többágú függesztés esetén akkor beszélhetünk a terhelési szimmetriáról, ha a függesztékágak terhelése azonos mértékű. A függesztékek táblázati névleges terhelhetősége szimmetrikus vagy közel szimmetrikus terhelést figyelembe véve vannak meghatározva. Szimmetrikusnak értelmezünk egy terhelést többágú felkötés esetén, ha az alábbi feltételek együttesen biztosítottak:

  • a függesztékágak függőlegessel áganként azonos szöget zárnak be, ez a bezárt szöge nagyobb mint 15º illetve a függőlegessel bezárt szögek közötti eltérés 15º-on belül van;
  • az emelendő teher nagysága a névleges függeszték terhelhetőségének 80%-ánál kisebb;
  • a függesztékágak vetületei a vízszintes síkban szimmetrikusan helyezkednek el vagy a vízszintes szögek közötti eltérés 15º-on belül van (3 és 4 ágú függesztés esetében).

A terhelés aszimmetrikusnak nevezhető, ha a felsorolt feltételek nem biztosítottak. A terhelési aszimmetriából adódó eltérő függesztékág terhelések illetve a teherre átadódó terhelések nagyságát célszerűen illetékes és / vagy szakértő személlyel kell meghatároztatni. Aszimmetrikus terhelés esetén lehetőség van arra is, hogy a többágú függesztéket legfeljebb terhelhetőségének 50%-át figyelembe véve alkalmazzák, azonban ez nem jelenti azt, hogy ezzel a biztonságos felkötés és emelés más feltételeit ne kelljen batartani és teljesíteni!



Más biztonsági szempontok

(A biztonságos emelés feltételrendszerét az Emelőgép Biztonsági Szabályzat meghatározza, az alábbi felsorolás nem teljeskörű.)



Terhelhetőség csökkenése a teher peremének rádiusza figyelembevételével

"d" = lánc névleges átmérője
100% WLL 70% WLL 50% WLL

Az emelt teher éles pereménél közbetétet, élvédőt, vagy más hasonló funkciójú eszközt kell alkalmazni.

A teherfelvevő eszközt csak az emelendő tárgy megfelelő teherbírású részeire szabad csatlakoztatni.

Egy horogba csak annyi kötélhurkot, gyűjtőkarikát, emelőszemet, stb. szabad beakasztani, hogy azok a horog öblébe jól beleférjenek és a horog tengelyvonalától mért 45-45 fokon belül helyezkedjenek el.

A kezeket és más testrészeket távol kell tartani a függesztéktől azért, hogy elkerülhető legyen a laza függeszték megfeszüléséből előadódható sérülés. Ha emelésre kész, a terhet a laza kötél megfeszüléséig kell emelni. Kissé megemelve a terhet, ellenőrizni kell, hogy biztonságosan helyezkedik-e el és felveszi-e a kívánt pozíciót. Ez különösen fontos a hurkolt vagy más laza kötözések esetén, ahol a súrlódás tartja meg a terhet.

A terhet emelés és lehelyezés közben kézzel megfogni és vezetni, ha indokolt, csak az alább felsoroltak betartásával szabad:

- A tehertől nyújtott kartávolságnyira úgy kell elhelyezkedni, hogy a mozgást semmi ne akadályozza;

- A terhet olyan pontján kell megfogni, hogy a kéz ne sérülhessen meg;

- A terhet vállmagasságig szabad vezetni;

- Indokolt esetben külön vezetőkötelet kell használni a nem kívánt teherelmozdulások kiküszöbölésére.

A függesztéken ideiglenes kötés vagy a függesztőág rövidítése nem megengedett.

Rúdszerű, hosszú elemeket emelőgerenda közbeiktatásával kell emelni.

A függesztékek hosszát, az emelési pontokat úgy kell megválasztani, hogy a függesztékágak egymással bezárt szöge a 120o-ot ne haladja meg.



Többágú függeszték használata nem minden ágon

Elfordulhat olyan emelés, ahol a többágú teherláncos függesztéknek nem használják minden ágát, ekkor a használaton kívüli ágakat a végszembe vissza kell akasztani és az alábbi táblázat szerinti tényezővel kell a terhelhetőséget meghatározni:

  2 ágú 3 vagy 4 ágú
A működő függesztékágak száma 1 2 1
A terhelhetőséget csökkentő (szorzó) tényező 0,5 0,66 0,33



A teherlánc-függesztékek tárolása

Nem szabad a földön tárolni, lehetőleg az erre a célra kialakított száraz helyen, függesztve kell tartani.

Gondoskodni kell arról, hogy a tárolás közben ne érje semmiféle rongálódás és károsodás (vegyi, hő, mechanikai).

Ha a függeszték a daruhorgon marad, biztosítani kell hogy ne lengjen szabadon illetve a többágúak ne akadjanak össze, a függesztéket olyan magasságban és helyen kell tartani, hogy ne legyen veszélyforrás vagy kockázati tényező.

Vissza a tetejére

Hogyan kell szakszerűen tárolni és ellenőrizni a műanyagszálas emelőhevedereket?

A poliészter emelőhevederek és körkötelek varratainak épségét minden használat előtt ellenőrizni kell, a szövet megbomlása esetén a használat tilos. Kövesse a maximum 12 havi felülvizsgálati előírásokat, a vegyi korlátozásokat, valamint a nedves hevederek sugárzó hőtől távoli szárítási és fagyvédelmi szabályait.

Fontos tudnivalók a műanyagszálas emelőhevederek és függesztékek kezelésével, karbantartásával kapcsolatban

Alkalmazás hőfokhatárai:  -40°C-tól + 80°C-ig.

Fontos: a műanyagszálas emelőhevedereket és körköteleket csak száraz állapotban szabad fagypont alatti hőmérsékletnek kitenni,
mert a kialakuló jégkristályok maradandóan roncsolják a szövetszerkezetet!

Az első használat előtt az alábbiakat feltétlenül meg kell vizsgálni:

  • a műanyagszálas kötél függeszték megegyezik-e a megrendelttel;
  • a műanyagszálas kötél függeszték gyártói bizonylata rendelkezésre áll-e;
  • a műanyagszálas kötél függesztéken szereplő azonosító és a teherbírásra vonatkozó adatok egyeznek-e a bizonylat adataival.

Az első használat előtt az alábbiakat feltétlenül el kell végezni:

A műanyagszálas kötél függeszték rendelkezésre álló adatait be kell jegyezni az emelőgépnaplóba vagy a függeszték nyilvántartásba,
illetve ellenőrizni kell, hogy a függeszték adatai ezen dokumentumban szerepelnek-e.

a kezelőt vagy kezelőket megfelelő oktatásban kell részesíteni a műanyagszálas kötél függeszték használatával és karbantartásával kapcsolatban,
és a fenti oktatást bizonyító írásos dokumentumot meg kell őrizni.



Felülvizsgálatok:

Minden használat előtt meg kell vizsgálni a függesztéket egészséget nem veszélyeztető és biztonságos állapotáról:

  • Azonosíthatóság (egyedi jel);
  • időszakos vizsgálat érvényessége;
  • károsodás illetve meghibásodás szempontjából.

Ha a műanyagszálas kötél függesztéken az azonosító és a biztonságos használathoz szükséges más adatok nem találhatók, vagy az adattábla tartalma nem,
vagy nem egyértelműen olvasható, a függesztéket ki kell vonni a használatból!

Ha az időszakos vizsgálat érvényessége lejárt, a függesztéket ki kell vonni a használatból és elkülönítve kell tárolni az újabb vizsgálatig!



A műanyagszálas kötél függeszték használatát fel kell függeszteni és ki kell vonni a használatból, ha a következők állapíthatók meg:

Az alsó vagy felső csatlakozó szerelvények deformálódtak;

Bármely szerelvényen repedés, bevágás, hő okozta elszíneződés, elhajlás, deformáció keletkezett;

  • Az elemek bármelyikén kopás tapasztalható;
  • A műanyagszálas kötél bármely varrata megbomlott, elkopott vagy felfeslett;
  • A horog kinyílására utaló jel mutatkozik (a megengedett max. méretnövekedés 10% lehet), vagy a kötözőelem alakváltozása, repedése illetve kopása tapasztalható.



Időszakos felülvizsgálat - teljes vizsgálat (a vizsgálatról naplót kell vezetni!)

Legfeljebb 12 havonta illetékes, érvényes jogosultsággal rendelkező személynek teljes vizsgálatot kell tartania. Amennyiben a használat során tartósan a névleges terheléssel vannak igénybe véve, akkor legalább félévente kell a vizsgálatot elvégezni!

Legalább minden harmadik felülvizsgálat során statikus terheléspróbának kell alávetni, a névleges terhelés 1,25 -szörösével.

A vizsgálatról naplót kell vezetni.



Javítás, karbantartás

A meghibásodott, vagy a használatból műszaki, vagy más, biztonságos használatot befolyásoló okból kivont műanyagszálas kötél függesztékek vizsgálatával és javításával
kapcsolatban a gyártót vagy érvényes jogosultsággal rendelkező szakértőt ajánlott megkeresni, az üzemeltető ne kísérletezzen ezzel!

A karbantartás során rendszeresen meg kell tisztítani a függesztéket az esetlegesen rátapadt szennyeződésektől olyan módszerrel, amely a függeszték anyagát nem károsítja.
TILOS savas vagy hevítéses módszereket alkalmazni, illetve más olyan módszert amely az esetleges felületi hibákat elfedheti, vagy a függesztéket károsíthatja.



Kötözési módok

A műanyagszálas függesztéket az emelőberendezés horgára vagy közvetlenül lehet ráakasztani vagy megfelelő méretű és teherbírású közbenső szerelvények segítségével. A teherhez csatlakozás is hasonló módon történhet. Horgos csatlakoztatás esetén a beakasztási pont úgy helyezkedjen el, hogy a horogöbölben legyen, ne a horog csúcsán. Ügyelni kell arra, hogy a teher csatlakozó elem minden irányban szabadon mozoghasson a hajlító terhelés elkerülése érdekében.

Közvetlen (direkt) kötözés: a függesztékág(ak) közvetlenül 1-1 emelési ponthoz kapcsolódnak.

Hurkolt kötözés („alácsapó”) kötözés: a műanyagszálas függeszték nem a teher kialakított függesztési pontjához csatlakozik, hanem át van alatta fűzve. A kötélvégek vagy a kötélvég szerelvény(ek) közvetlenül az emelőberendezés horgához vagy az azon elhelyezkedő szerelvényhez kapcsolódnak.

Szorító kötözés: a függesztékággal vagy ágakkal az emelendő a terhet körbeveszik úgy, hogy kötél vissza van hurkolva az emelőágra vagy a kötélvég szerelvény van visszaakasztva rá. A terhelhetőség ebben az esetben a névleges terhelhetőséghez képest 20%-kal csökken. Ennél a kötözési módnál különös figyelmet kell fordítani arra, hogy a teher éles vagy annak tekinthető sarkai a károsíthatják a műanyagszálas függesztéket, ezért mindig gondoskodni kell a megfelelő élvédelemről. Többágú felkötés esetén is kerülni kell a függesztékágak becsavarodását, a teher emelés közbeni elbillenését és elfordulását, illetve ügyelni kell a kötözés irányára is.

Kombinált és egyedi kötözések: pl. előzőek kombinációja.



Terhelési szimmetriák

Többágú függesztés esetén akkor beszélhetünk a terhelési szimmetriáról, ha a függesztékágak terhelése azonos mértékű. A függesztékek táblázati névleges terhelhetősége szimmetrikus vagy közel szimmetrikus terhelést figyelembe véve vannak meghatározva. Szimmetrikusnak értelmezünk egy terhelést többágú felkötés esetén, ha az alábbi feltételek együttesen biztosítottak:

  • a függesztékágak függőlegessel áganként azonos szöget zárnak be, ez a bezárt szöge nagyobb mint 15º illetve a függőlegessel bezárt szögek közötti eltérés 15º-on belül van;
  • az emelendő teher nagysága a névleges függeszték terhelhetőségének 80%-ánál kisebb;
  • a függesztékágak vetületei a vízszintes síkban szimmetrikusan helyezkednek el vagy a vízszintes szögek közötti eltérés 15º-on belül van (3 és 4 ágú függesztés esetében).

A terhelés aszimmetrikusnak nevezhető, ha a felsorolt feltételek nem biztosítottak. A terhelési aszimmetriából adódó eltérő függesztékág terhelések illetve a teherre átadódó terhelések nagyságát célszerűen illetékes és / vagy szakértő személlyel kell meghatároztatni.

Aszimmetrikus terhelés esetén lehetőség van arra is, hogy a többágú függesztéket legfeljebb terhelhetőségének 50%-át figyelembe véve alkalmazzák, azonban ez nem jelenti azt, hogy ezzel a biztonságos felkötés és emelés más feltételeit ne kelljen batartani és teljesíteni!



Más biztonsági szempontok

(A biztonságos emelés feltételrendszerét az Emelőgép Biztonsági Szabályzat meghatározza, az alábbi felsorolás nem teljeskörű.)

Az emelt teher éles pereménél közbetétet, élvédőt, vagy más hasonló funkciójú eszközt kell alkalmazni.

A teherfelvevő eszközt csak az emelendő tárgy megfelelő teherbírású részeire szabad csatlakoztatni.

Egy horogba csak annyi kötélhurkot, gyyűjtőkarikát, emelőszemet, stb. szabad beakasztani, hogy azok a horog öblébe jól beleférjenek és a horog tengelyvonalától mért 45-45 fokon belül helyezkedjenek el.

A kezeket és más testrészeket távol kell tartani a függesztéktől azért, hogy elkerülhető legyen a laza függeszték megfeszüléséből előadódható sérülés. Ha emelésre kész, a terhet a laza kötél megfeszüléséig kell emelni. Kissé megemelve a terhet, ellenőrizni kell, hogy biztonságosan helyezkedik-e el és felveszi-e a kívánt pozíciót. Ez különösen fontos a hurkolt vagy más laza kötözések esetén, ahol a súrlódás tartja meg a terhet.

A terhet emelés és lehelyezés közben kézzel megfogni és vezetni, ha indokolt, csak az alább felsoroltak betartásával szabad:

- A tehertől nyújtott kartávolságnyira úgy kell elhelyezkedni, hogy a mozgást semmi ne akadályozza;

- A terhet olyan pontján kell megfogni, hogy a kéz ne sérülhessen meg;

- A terhet vállmagasságig szabad vezetni;

- Indokolt esetben külön vezetőkötelet kell használni a nem kívánt teherelmozdulások kiküszöbölésére.

A függesztéken ideiglenes kötés vagy a függesztőág rövidítése nem megengedett.

A műanyagszálas emelőhevederek alkalmazásakor a hevedernek teljes szélességében fel kell feküdnie az emelendő teher felületén. Ha ez nem biztosítható, más eszközt kell alkalmazni az adott feladathoz!

Rúdszerű, hosszú elemeket emelőgerenda közbeiktatásával kell emelni.

A daruhorog szélességi méretét is figyelembe kell venni a füllel rendelkező hevederek esetében. A kötélfül ágai által bezárt szög a 20o-ot nem haladhatja meg.

A heveder hajlékony fülének hossza ne legyen kisebb, mint a horog legnagyobb vastagságának 3,5-szerese.

Szorítókötözés hevederek esetében csak erősített fülek vagy a hevederhez tartozó acél szerelvény vagy kötözőelem felhasználásával alkalmazható.

A függesztékek hosszát, az emelési pontokat úgy kell megválasztani, hogy a függesztékágak egymással bezárt szöge a 120o-ot ne haladja meg.



Többágú függeszték használata nem minden ágon

Elfordulhat olyan emelés, ahol a többágú függesztéknek nem használják minden ágát, ekkor a használaton kívüli ágakat a végszembe vissza kell akasztani
és az alábbi táblázat szerinti tényezővel kell a terhelhetőséget meghatározni:

  2 ágú 3 vagy 4 ágú
A működő függesztékágak száma 1 2 1
A terhelhetőséget csökkentő (szorzó) tényező 0,5 0,66 0,33



A műanyagszálas kötél függesztékek tárolása

Nem szabad a földön tárolni, lehetőleg az erre a célra kialakított száraz helyen, közvetlen napsugárzástól védve kell tartani.

Gondoskodni kell arról, hogy a tárolás közben ne érje semmiféle rongálódás és károsodás (vegyi, hő, mechanikai).

Ha a függeszték a daruhorgon marad, biztosítani kell hogy ne lengjen szabadon illetve a többágúak ne akadjanak össze, a függesztéket olyan magasságban és helyen kell tartani, hogy ne legyen veszélyforrás vagy kockázati tényező.

Nedves, elázott műanyagszálas függesztéket függesztve, sugárzó hőtől és nyílt lángtól távol meg kell szárítani. A nedvesen tárolt függeszték károsodhat, különösen fagypont alatti hőmérsékleten, ezért el kell kerülni az ilyen helyzeteket.

Vissza a tetejére

Hogyan kell szakszerűen kiválasztani és felszerelni a kötélszorító bilincseket?

A kötélbilincsek nem megfelelő alkalmazása közvetlen balesetveszélyt jelent. Kövesse a névleges méretekre, az elvárt minimális bilincsszámokra, a pontos szerelési irányokra és a meghúzási nyomatékokra vonatkozó EN 13411-5 előírásokat.



Kötélszorító bilincsek használatára vonatkozó szabályok

Kötélbilincsek kiválasztási és szerelési sorrendje:

1.  Névleges méret

A  táblázat alapján a kötél tényleges méretének ismeretében kell kiválasztani a megfelelő kötélszorító bilincset.

Bilincs méret Kötélméret
Ø felett
(mm)
Kötélméret
Ø- ig
(mm)
Menet névleges mérete Alkalmazandó bilincsek
száma
(db)
Hatlapú anyák
meghúzási nyomatéka
(Nm)
5 3 5 M5 3 2
6,5 5 6,5 M6 3 3,5
8 6,5 8 M8 4 6
10 8 10 M8 4 9
14 10 13 M12 4 33
16 13 16 M14 4 49
19 16 19 M14 4 67,7
22 19 22 M16 4 107
26 22 26 M20 5 147
30 26 30 M20 5 212
34 30 34 M22 6 296
40 34 40 M24 6 363

2.  Bilincsek száma és távolsága

Az alkalmazandó bilincsek száma legalább a megadott táblázat szerinti legyen kötési helyenként. Speciális vagy különösen veszélyes alkalmazásoknál szilárdsági számítást kell végezni a megfelelő méretű és számú bilincs kiválasztáshoz. Az alkalmazandó szorítóbilincsek számának meghatározásánál a következőket is figyelembe kell venni:

  • terhelés nagysága
  • dinamikus igénybevétel mértéke
  • felhasználási környezet

A bilincsek felhelyezése során figyelemmel kell lenni azok egymástól való távolságára az alábbi ábra alapján:

U-csavaros kötélszorító bilincsek szabályos szerelési iránya és előírt egymás közötti távolsága acélsodrony kötelek rögzítésénél | Texem Kft.

3. Kötélszív használata

A kötélszorító bilincsek alkalmazása során a visszafordított kötélvégbe kötélszívet is be kell építeni.

4. Szerelési irány

A bilincset úgy kell a kötélre helyezni, hogy a kengyel az úgynevezett "rövid" (visszafordított) kötélágon feküdjön, míg a meghúzandó hatlapú anyák a „hosszú” kötálág felőli oldalon legyenek.

5. Kötél alkalmassága

  • Zsírozott vagy zsíros kötél esetén a kötésben résztvevő szakaszt és elemeket meg kell tisztítani szerelés  előtt a kenőanyagtól illetve az esetleges szennyeződésektől olyan módszerrel, amely nem okoz kötélkárosodást.
  • Műanyagbevonatos kötelek esetén a kötelet a kötésben résztvevő szakaszon le kell „csupaszolni” szerelés előtt és ebben az esetben a letisztított kötélátmérőhöz kell kiválasztani a megfelelő bilincsméretet.
  • A szabad vagy rövid kötélvéget úgy kell lezárni (pl. bandázsolással, izzításos vágással, stb.), hogy az ne bomolhasson szét.
  • Forgásmentes, forgásszegény, alakított pászmás, speciális illetve Seale-szerkezetű kötelek esetén a forgalmazó szaktanácsát kell kérni a kötélszorító bilincsek alkalmazási feltételeiről.
  • Spirálkötelekhez nem használható!

A kötélszorító bilincsek használatát korlátozni kell az alábbi esetekben:

Magas vagy alacsony környezeti hőmérsékletű kedvezőtlen környezetben:

A kötélszorító bilincs rendeltetésszerűen -20-tól +80 °C-ig használható, ennél alacsonyabb vagy magasabb hőmérsékletű alkalmazás esetén a gyártó írásos állásfoglalását kell kérni; a függesztéket érő legalacsonyabb illetve legmagasabb hőmérsékletet kell figyelembe venni.

Savas vagy egyéb vegyileg veszélyes helyen:

A kötélszorító bilincset nem szabad savba meríteni, vagy savas, savgőzös helyen használni, az adott alkalmazásra a gyártó adott környezetre vonatkozó állásfoglalását kell kérni.

Különösen veszélyes körülmények esetén:

Hasadó anyagok, olvasztott fém, erősen korrozív környezet, stb. a veszély mértékét illetékes személynek kell meghatározni és a lehetséges alkalmazás módját előírni.

Kötélszorító bilincsek méretsorozata és felhasználási terület szerinti útmutatója itt érhető el

Vissza a tetejére

Mik a kötélfeszítők helyes alkalmazási és előfeszítési feltételei?

A horgos, szemes vagy villás csatlakozású feszítőcsavarzatok elengedhetetlenek a sodronykötelek pontos előfeszítéséhez. Határozza meg a fogadószerkezetre ható erőket a DIN 1480 és egyéb iparági szabványok alapján.

Kötélfeszítők helyes alkalmazása:

A horgos feszítők terhelhetősége mindig kisebb, mint a szemes vagy a villás csatlakozásúaké. Biztonsági tényezőjük - típustól és gyártótól függően - rendszerint 4 vagy 5. A DIN 1480 szerinti feszítőcsavarzatok esetében - a szabvány előírásainak figyelembe vételével - a tervező határozza meg a feszítőre vonatkozó terhelhetőségi értéket és feltételeket (a feszítőanya és a végek vonatkozásában is).

Állíthatóság, feszítés:

Az acélsodronyköteleket funkciójuk megfelelő betöltése érdekében rendszerint meg kell feszíteni.  A szükséges előfeszítés mértékét a felhasználási terület, a tervezésnél figyelembe vett terhelési jellemzők, a kiválasztott csatlakoztatási megoldás figyelembe vételével kell meghatározni. A kötelek feszítéséből a fogadószerkezetre vagy a bekötési „pontokra” átadódó terheket mindig figyelembe kell venni a tervezésnél és a kivitelezésnél.

Kötelet csak megfelelő szilárdságú és merevségű helyre lehet csatlakoztatni!

A feszítéshez rendszerint menetes megoldások alkalmazhatók. Feszíteni lehet jobb/balmenetes feszítő csavarzattal, menetes feszítőelemmel vagy más egyedi menetes megoldással. A kötelek nyúlása, az előfeszítés mértéke és az utólagos állíthatóság alapján kell kiválasztani a szükséges feszítő szerelvényt. Viszonylag nagy bekötési távolságok esetén a megfelelő előfeszítés speciális helyszíni szerelési segédeszközökkel valósítható meg.

Feszítő csavarok elhelyezése:

A feszítő csavarzat (jobb/balmenetes) elhelyezhető a kötél:
- egyik bekötési végén (1)
- középen (2)
- mindkét végén (3)

Kötélfeszítők elhelyezésének rajza egyoldali és kétoldali feszítéssel vagy középen elhelyezett feszítő csvarzattal

Feszítőelemként alkalmazott szimpla menetes elemek csak a végeken alkalmazhatók.

Szabványok, előírások:

Szerelvényfüggően: DIN – EN – ASTM - gyártói specifikációk - iparági specifikációk – katonai, hajózási alkalmazási minősítések.

A hőmérséklet hatása a használhatóságra és a terhelhetőségre:

Az egyes típusok -40 ºC-ig alkalmazhatók WLL korlátozás nélkül, azonban jellemzően 0 ºC alatt korlátozott a megengedett terhelhetőség.
Magas hőmérséklet esetén is hasonló, mindig az alkalmazási körülménynek megfelelő szerelvényt kell kiválasztani,
kiválasztás előtt célszerűen a valós beszerezhetőségi feltételek egyeztetésével.

Bizonylatok szükségessége:

A kötélfeszítők beépítése során a következőket célszerű figyelembe venni.
Az acélsodronykötelek jellemzően az EN 10204 szerinti 3.1 bizonylattal kísértek.
Szerelvények esetében a bizonylatolás típus és gyártó függő. A bizonylat lehet EN 10204 szerinti 2.1, 2.2, 3.1, egyes esetekben „Test Certificat” vagy egyedi vizsgálat jegyzőkönyve.



Kötélfeszítők méretsorozata és felhasználási terület szerinti útmutatója itt érhető el

Vissza a tetejére

Mik a nagyszilárdságú seklik és félszemek biztonságos használati szabályai?

A seklik olyan oldható kötések, amelyek emelésre, vontatásra és kötéltoldásra is alkalmasak az EN 13889 szabvány szerint. Kövesse a csavarrögzítések biztosítási módjait és a nem tengelyirányú terhelések szigorú korlátait.



Felhasználási terület és minőség szerinti csoportok:

  • Minősített, nagyszilárdságú seklik: Általános emeléstechnikai, tartószerkezeti és egyes vontatási célokra használhatók.
  • Speciális seklik: Konkrét felhasználási területek követelményeinek megfelelően kerültek kialakításra. Ilyenek például a szélesített kengyelű seklik Grommet (végtelenített) ill. műanyagszálas kötelekhez, a szádlemez seklik, valamint a hajózási és belsőépítészeti korrózióálló változatok.
  • Kereskedelmi seklik: A fent fel nem sorolt, hétköznapi használatra alkalmasak, például mezőgazdasági lugasok kikötésénél.

A 0,5 és 25 tonna közötti terhelhetőségi tartományban az általános emelési célú, nagyszilárdságú seklik alapvető kialakítási követelményeit és használati szabályait az EN 13889 szabvány határozza meg. Európában ugyanakkor gyakran alkalmaznak amerikai szabvány szerint gyártott nagyszilárdságú szerelvényeket is. Emellett léteznek a szabványos előírások figyelembevételével kialakított, de továbbfejlesztett nagyszilárdságú seklik is (pl. 25 t feletti terhelhetőségre vagy extrém alacsony hőmérsékletű környezetbe). Fontos tudni, hogy a gyártók a szabványokban meghatározott egyes használati feltételek mellett eltérő szabályokat is rögzíthetnek, például a nem tengelyirányú terhelhetőség vonatkozásában.

A biztonságos munkavégzés ellenőrzési kritériumai:

A teher leesésének megakadályozása és az Emelőgép Szabályzat betartása érdekében ellenőrizze az alábbi pontokat:

  • Biztosítási mód kiválasztása: Olyan helyeken, ahol a sekli ritkán kerül kiszerelésre, vagy ahol a csap kilazulásának veszélye fennáll (pl. rázkódás), szigorúan a biztonságosabb hatlapú anyás és sasszeges rögzítést célszerű alkalmazni.
  • Környezeti hőmérséklet hatása: A hagyományos seklik teherbírása a szélsőséges hőmérséklet függvényében radikálisan csökken. Fagypont alatti munkavégzéshez válassza a kifejezetten szívós, ötvözött anyagból készült Polar sekliket.
  • Felhasználási terület szerinti minősítés: Szigorúan különbséget kell tenni az emelésre alkalmas minősített szerelvények és az arra alkalmatlan, hétköznapi kereskedelmi minőségű seklik között.
  • Különleges kötelek csatlakoztatása: Grommet kötelek vagy műanyagszálas emelőhevederek alkalmazásakor a megnövelt felfekvési felületű, szélesített kengyelű seklik használata kötelező a kötél korai tönkremenetelének elkerülésére.

Nagyszilárdságú seklik szabályos emeléstechnikai használata és terhelhetősége

(Európai gyártók szakmai ajánlásai szerint)

Sekli helyes és helytelen terhelési iránya többágú emelőfüggeszték csatlakozásakor a csapszeg kifele történő szabályos szerelésével | TexemKétágú emelőfüggeszték szárainak helyes és helytelen állása az omega vagy patkó alakú sekliöböl feszülésmentes megfogásában | Texem

Emelőhorog és nagyszilárdságú sekli helyes és helytelen mechanikai kapcsolata a csapszeg és a kengyel elmozdulás elleni biztosítására | TexemAcélsodronykötél teher alatti átvezetése és seklik szabályos ill. szabálytalan szerelése hurkolt kötélágas szorítókötözés esetén | Texem



A seklik általános emelési céloktól eltérő használata vagy speciális körülmények közötti alkalmazás esetében készítsen vagy készíttessen emelési tervet,
amelyben figyelembe kell venni az emelőgép, a teher, a függesztékek, a tehermegfogók és a szerelvények jellemzőit is.

Ipari seklik tehercsökkenési tényezői az emelési szög és a terhelési irány függvényében

Kovácsolt seklik megengedett teherbírásának százalékos csökkenése 0 fokos, 45 fokos és 90 fokos oldalirányú húzás esetén | TexemKétágú emelőfüggeszték szárai által bezárt maximális 120 fokos nyílásszög szabályos elhelyezése nagyszilárdságú sekliöbölben | Texem

Ipari seklik megengedett teherbírása a környezeti hőmérséklet függvényében

Általános szabályok: Az alábbiakban a standard nagyszilárdságú seklik hőmérséklet-függő teherbírási tényezői láthatók. Egyes speciális területekre fejlesztett típusokra (például a fagyos környezetre tervezett Polar seklikre) ettől eltérő, egyedi gyártói szabályok vonatkoznak.

  • -40 °C és -20 °C között: A névleges teherbírás (WLL) nem megengedett (kivéve a speciális Polar sekliknél).
  • -20 °C és +200 °C között: 100% (a névleges teherbírás teljes mértékben kihasználható).
  • +200 °C és +300 °C között: 90% (a teherbírás 10%-kal csökken).
  • +300 °C és +400 °C között: 75% (a teherbírás 25%-kal csökken).
  • +400 °C felett: A használat szigorúan tilos és életveszélyes.

Seklik méretsorozata és felhasználási terület szerinti útmutatója itt érhető el

Vissza a tetejére

Hogyan történik az ékes kötélvégzárak biztonságos szerelése?

Az ékes kötélvégzárak rögzítése során a teherhordó kötélágnak pontosan a csapszeg középső tengelyéhez kell igazodnia. Ismerje meg az ék hosszúságához mért szabályos szerelési távolságokat és az EN 13411-5 szerinti bilincses biztosítást.



Kötélvégzárak helyes alkalmazása

A szerkezeti megcsúszások, a kötélsérülések és a súlyos emeléstechnikai balesetek elkerülése érdekében szigorúan tartsa be a következő szakmai előírásokat:

  • Megfelelő ék és ház párosítás: Az ékes kötélvégzár (pl. EN 13411-7 vagy DIN 43148 szériák) biztonságos működésének alapja, hogy az ék hornya és a ház belső szöge tökéletesen illeszkedjen a használt acélsodronykötél névleges átmérőjéhez. Soha ne használjon nem hozzá tartozó, idegen éket a házban!
  • A kötél helyes befűzése: A terhelt kötélágnak mindig egyenes vonalban, a csapszeg tengelyével egybeeső oldalon kell belépnie a házba. A fordított befűzés aszimmetrikus terhelést és a ház törését okozhatja.
  • A szabad kötélvég rögzítése: A kötélvégzárból kilépő szabad kötélvéget (holtágat) a biztonsági előírásoknak megfelelően vissza kell hajtani és kötélszorító bilinccsel vagy egy kiegészítő kötélhurokkal kell biztosítani, megakadályozva, hogy a kötél tehermentes állapotban kicsússzon az ékből.
  • Sasszeges biztosítás: A csatlakozó csapszegeknél kizárólag a gyári, sértetlen sasszeggel történő mechanikus biztosítás fogadható el. Minden emelés előtt ellenőrizni kell a sasszegek állapotát és meglétét.
  • Hőmérsékleti korlátozások: Vegye figyelembe a szabvány szerinti határértékeket! Míg az EN 13411-7 szimmetrikus szerelvények -20 °C és +100 °C között használhatók, addig az öntött acélházas DIN 43148 aszimmetrikus változatok 0 °C alatti környezetben nem alkalmazhatók.

Szerelési módok

Az 1. módszer esetében (lásd:1. ábra) a kötélvéget visszahajtva szemet kell képezni és rögzíteni egy minősített kötélszorító bilinccsel (EN 13411-5),majd a szemet lágy kötöződróttal rá kell erősíteni a teherhordó kötélághoz. Erre a kötél esetleges beakadásának elkerülése érdekében van szükség.
Az ábrákon látható ’A’ méret a kötélszorító bilincs és a ház legközelebbi része közötti távolságot mutatja.
A távolság az ék teljes hosszának 50-75% -a legyen.
Ha az "A" méret túl kicsi, a kötél deformálódhat.
Ha az "A" méret túl nagy, az ék kieshet a testből, ha esetlegesen a kötél fellazul.

Az II. módszer (lásd: 2. ábra) esetében a kötélvéget egyenesen hagyva egy a kötélből vágott és szétbomlás ellen biztosított acélsodronykötél darabot kell rögzíteni egy minősített kötélszorító bilinccsel (EN 13411-5) az előzőleg írt "A" távolság betartásával.

Kötélvégzár holtág biztosítás I. és II. szerelési módszere visszahurkolt kötélvéggel és EN 13411-5 kötélszorító bilinccsel az előírt A távolság szerint | Texem



Kötélvégzárak méretsorozata és felhasználási terület szerinti útmutatója itt érhető el

Vissza a tetejére

Milyen szempontok alapján kell kiválasztani a csavarozható és hegeszthető emelőszemeket?

A DIN 580 és DIN 582 szabványos emelőszemek, valamint a nagyszilárdságú elfordítható és billenthető változatok beépítésénél a talp teljes felületi felfekvése és a becsavarási hossz határozza meg a biztonságot. Számoljon a terhelési irányokból adódó korrekciós szorzókkal.

Emelőszemek használata

Az emelőszemek fontos komponensei a szerkezeti elemek emelési technológiájának. Helyes kiválasztásuk, megfelelő alkalmazásuk kulcsfontosságú az emelés biztonsága szempontjából. Az emelés módjától függően az egyes emelőszem-típusok eltérő mértékben vehetők igénybe, ezeket a terhelhetőségeket feltétlenül figyelembe kell venni az emelőszemek kiválasztásakor, az emelés megtervezésekor.

Feltétlenül meg kell győződni arról, hogy az emelőszem megmunkált talpa teljes felületén felfeküdjön az emelendő tárgyon, a felületnek megfelelő simaságúnak, tisztának kell lennie.
A megfelelő rögzítési mélység ill. becsavarási hossz, hegeszthető emelőszemeknél a fogadó szerkezet anyagminősége és megfelelő szilárdsága is minden esetben megvizsgálandó.

A csavarozható emelőszemek terhelhetősége függ a hőmérséklettől, a kötözés módjától, a terhelési iránytól, stb.
A konkrét emelési esetre ezeket a korrekciós tényezőkkel figyelembe kell venni.

Az emelőszemek rögzítési módjuk szerint lehetnek csavarozható vagy hegeszthető kivitelűek.

Anyagcsoport szerint gyártanak

- standard emelőszemeket (DIN 580, DIN 582),

- nagyszilárdságú emelőszemeket (8-as, 10-es szilárdsági osztályú),

- illetve korrózióálló (INOX vagy Stainless Steel) emelőszemeket



Megkülönböztetünk fix (1. ábra), elfordítható (2. ábra), billenthető (3. ábra), vagy elfordítható és billenthető (4. ábra) emelőszemeket.

Tájékoztató ábra fix rögzítésű menetes gyűrscsavar rögzítési módjától, 1. ábra | TexemTájékoztató ábra 360 fokban elforgatható menetes gyűrscsavar rögzítési módjától, 2. ábra | TexemTájékoztató ábra 180 fokban billenthető hegeszthető emelőszem rögzítési módjától, 3. ábra | TexemTájékoztató ábra billenthető és forgatható emelőszem rögzítési módjától, 4. ábra | Texem



Fontos! Minden egyes alkalmazási esetben a kiválasztott emelőszem valamennyi jellemzőjét, beépítési és használati előírásait figyelembe kell venni. Az emelőszemek egyes használati szabályai részben eltéréseket mutatnak, ezért lényeges a konkrét helyre kiválasztott konkrét emelőszemre vonatkozó előírásokat betartani.

Az eltérő terhelési irányokra  és módokra vonatkozó szabályokat a  használati  információk tartalmazzák.Használat előtt ezeket el kell olvasni és be kell tartani!

A terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően az alábbi kötözési módok szerint módosulnak!

Terhelési ábra emelőszemekkel történő emelésről egyenes ágon a teher tetején és a teher oldalán rögzített emelőszemmelTerhelési ábra emelőszemekkel történő emelésről kétágú és négyágú függesztékkel

Az emelőszemeket többféle módon lehet használni.
Végezhető emelés 1, 2, vagy 4 emelőszemmel, tengelyirányú vagy arra merőleges terheléssel illetve 2 vagy 4 ágú függeszték csatlakoztatással.
Egyes emelőszemek többféle módon is terhelhetők, a helyes szerelési és használati módokat a használati utasítások tertalmazzák.
Minden esetben meg kell győződni az emelendő tárgy, az emelőszem, a függeszték és az emelőgép megfelelő „illeszkedéséről”, a szabályos és biztonságos munkavégzés feltételeinek meglétéről.
Az emelőszemek használati szabályait mindig be kell tartani, túlterhelés vgy más szabálytalan alkalmazás nem megengedett.

Az emelőszemek gyártói különböző biztonsági tényezők figyelembe vételével tervezik a szerelvényeket. A figyelembe vett szabályos használati módok esetén a nagyszilárdságú emelőszemek biztonsági tényezője legalább 4:1 de gyártanak emelőszemeket 5:1 és 6:1 biztonsági tényezővel is.

Fontos! Egyes hegeszthető emelőszemek kivitele megegyezhet a rakományrögzítésre használható eszközökkel, azonban azok biztonsági tényezője kisebb, emelésnél az ott megadott terhelési értékek nem alkalmazhatók!

Emelőszemek méretsorozata és közvetlen ajánlatkérése itt érhető el.

Vissza a tetejére

Mely tényezők befolyásolják a permanens emelőmágnesek tartóerejét és kapacitását?

A mágneses emelési kapacitást a munkadarab anyagszerkezete, széntartalma és maximum 80 °C-os hőmérséklete mellett a minimális anyagvastagság is meghatározza. Kerülje el a légrés kialakulását a rozsda, festék vagy lemezhajlások kiküszöbölésével.



Az emelőmágnesek működés szerint lehetnek: 1. Permanens;  2. Elektro;  3. Elektro-permanens mágnesek, Működtetés szerint pedig: 1. Kézi;  2. Pneumatikus; 3. Akkumulátoros;  4. Elektromos mágnesek.

A mágneses teherfelvevők névleges kapacitása kizárólag ideális laboratóriumi körülmények között érvényes. A biztonságos üzemi emelés megtervezéséhez a beszerzőknek és kezelőknek az alábbi fizikai tényezőket kötelező mérlegelniük minden használat előtt:

  • Az érintkező felület és a légrés hatása: A mágneses erővonalak zárt kört igényelnek a mágnespólusok és a teher között. Bármilyen minimális távolság – úgynevezett légrés – drasztikusan csökkenti az emelési kapacitást! A felületi rozsda, festékréteg, revésedés, por, olajsár, vagy a durván megmunkált, egyenetlen felület légrést hoz létre, ami a teher leszakadásához vezethet. Emelés előtt a tapadási zónát tisztítsa meg!

Műszaki grafikon az emelőmágnes névleges teherbírásának százalékos csökkenéséről a milliméterben mért légrés vastagságának függvényében | Texem

  • A minimális anyagvastagság követelménye: A mágneses mező teljes kibontakozásához elengedhetetlen a teher megfelelő anyagvastagsága. Amennyiben az emelendő acéllemez túl vékony, a mágneses erővonalak túlnyúlnak rajta (telítődés lép fel), és a feleslegesen elpazarolt mező miatt a tényleges emelőerő a töredékére zuhan vissza. Mindig ellenőrizze a kiválasztott típus gépkönyvi vastagsági diagramját!

Alkalmazástechnikai vázlat a mágneses erővonalak lemezvastagságtól függő telítődéséről és a vékony acéllemezek miatti emelőerő-csökkenésről | Texem

  • A munkadarab méretei és a lehajlás: Ha a munkadarab hossza kiemelkedően nagy a szélességéhez vagy a vastagságához képest, a szélek a gravitáció hatására lehajolnak. Ez a rugalmas deformáció olyan feszítőerőt fejt ki a mágnes szélén, amely levegőt (újabb légrést) enged a pofák alá, megszüntetve a tapadást. Hosszú és hajlékony lemezeket kizárólag többmágneses emelőgerendával szabad mozgatni.

Hosszú acéltáblák saját súly miatti lehajlását és a mágnes szélén fellépő káros feszítőerőt bemutató fizikai magyarázó ábra | TexemMűszaki rajz a hosszú, hajlékony lemezek biztonságos, kétmágneses emelőgerendával történő alátámasztásáról az egymágneses leszakadásveszéllyel szemben | Texem

  • Az acél kémiai összetétele és anyaghőmérséklete: A névleges emelőkapacitás kizárólag a kiváló mágneses permeabilitású, alacsony széntartalmú szerkezeti acélokra (pl. S235, S355, St-37) vonatkozik. Az ötvözött, magas széntartalmú, edzett vagy krómozott acélok mágneses vezetőképessége sokkal rosszabb, ami a kapacitás csökkenését okozza. Emellett ügyeljen a teher hőmérsékletére is: a részecskék intenzív mozgása miatt a meleg acél mágneses ereje gyengül, a standard eszközök legfeljebb 80 °C-os anyaghőmérsékletig** használhatók biztonságosan!

Műszaki grafikon a forró munkadarabok anyaghőmérséklete és az állandómágnesek tartóerejének gyengülése közötti fizikai összefüggésről | Texem



Emelőmágnesek méretsorozata és közvetlen ajánlatkérése itt érhető el

Vissza a tetejére

Hogyan alkalmazható Pascal törvénye a nagynyomású ipari hidraulika rendszerekben?

A Holmatro 720 bar üzemi nyomású rendszereinél a kifejtett erő a nyomás és a dugattyúfelület szorzata (F = p x A). Ismerje meg a gravitációs, rugós vagy hidraulikus visszatérítési módokat, a szivattyúk minimális tartálytérfogat-számítását és a FlowPanel szeleptömbök szerepét.

Milyen elven működik a nagynyomású hidraulika rendszer?

Pascal törvénye: zárt térben lévő folyadékban a külső erő okozta nyomás minden irányban gyengítetlenül terjed tovább (lásd: 1-2. ábra)

Pascal törvénye alapján az olajáram mindig a legkisebb ellenállást választja a hidraulikus rendszerben. Ez azt is jelenti, hogy több hidraulikus henger használata esetén minden henger dugattyúja a „saját” sebességével mozdul el. Ha a hengerek azonos méretűek és kapacitásúak, akkor először a legkevésbé terhelt kezd el mozogni majd utoljára a leginkább terhelt (lásd: 3. ábra)

Egy-egy szelepblokkot hozzáadva az emelő rendszerhez az olaj áramlása úgy szabályozható, hogy az összes henger egyenletesen emeljen és a terhelést vízszintesen emelje fel (lásd: 4 ábra)

Pascal fizikai törvényének gépészeti diagramja, amely bemutatja a külső erő okozta nyomás gyengítetlen és egyenletes terjedését zárt téri hidraulika folyadékban (1. ábra) | TexemPascal fizikai törvényének gépészeti diagramja, amely bemutatja a külső erő okozta nyomás gyengítetlen és egyenletes terjedését zárt téri hidraulika hengerben (2. ábra) | TexemGépészeti magyarázó ábra az olajáram legkisebb ellenállási elvéről; azonos méretű hengereknél először a legkevésbé terhelt dugattyú mozdul el (3. ábra) | TexemTöbbpontos emelőrendszer gépészeti vázlata, ahol egy hozzáadott szelepblokk szabályozza az olajáramot az egyenletes és vízszintes teheremelésért (4. ábra) | Texem

Hogyan határozható meg az ajánlott hengerkapacitás?

A Holmatro olyan rendszert javasol, amely megfelelő kapacitás (v. terhelhetőség) tartalékkal bír az alábbi bizonytalanságok miatt:

  • Az emelendő vagy mozgatandó teher tömegének pontos meghatározása nem mindig biztosított,
  • Több henger alkalmazása esetén a terhelés eloszlása a hengerek között nem biztos hogy szimmetrikus,
  • A teher mozgatása mindig kockázati tényező, abból származóan balesetveszély vagy anyagi kár keletkezhet.

Szimmetrikus terhelés esetén az ajánlott henger teljes kapacitás = 1,5 x terhelés (lásd: 5. ábra)

Aszimmetrikus terhelés esetén az ajánlott henger teljes kapacitás = 2 x terhelés (lásd: 6. ábra)



Mérnöki diagram szimmetrikus terhelés esetére, amely az emelőhenger teljes kapacitásának kiszámítását mutatja a szükséges 1,5-szeres biztonsági szorzóval (5. ábra) | TexemMérnöki diagram aszimmetrikus terhelés esetére, amely az emelőhenger teljes kapacitásának meghatározását mutatja a megemelt 2-szeres biztonsági szorzóval (6. ábra) | Texem

Hogyan határozható meg a munkahenger által kifejthető erő?

A henger által kifejthető erő („kapacitás”) a hidraulikus nyomás és a dugattyú tényleges effektív felületének szorzatával határozható meg (lásd: 7. ábra)

F = p × ahol
F: Az erő nagysága Newtonban (N),
A: A nyomott felület nagysága azaz a dugattyú hatásos nyomás területe) (cm²),
p: A hidraulikus nyomás értéke (N/cm²).

Ez a képlet felhasználható az erő, a nyomás vagy a felület meghatározására, ha a három változó közül kettő ismert.

Képletek az egyéb változók kiszámításához:

Nyomás kiszámítása: p = F / A

Hatásos felület kiszámítása: A = F / p

Fontos, hogy egyoldali dugattyúrúd kivezetéses kettős működésű hengerek esetén a mozgási irányt is figyelembe kell venni az eltérő dugattyúfelületek miatt (A1 ill. A2).



Gépészeti képletdiagram a henger kapacitás kiszámításához a hidraulikus nyomás és a dugattyú hatásos nyomásalatti felületének (F=p*A) szorzata alapján (7. ábra) | Texem

Hogyan határozható meg a szivattyú minimális tényleges tartálytérfogata?

A szivattyú minimális tényleges tartálytérfogata = [1. henger olajmennyisége + 2. henger + n. henger…] × 1,2 ahol 1,2 a biztonsági tartalék

Mit jelent a munkahenger olajmennyisége?

  • Kézi és lábhajtású szivattyúk: a henger teljes löketéhez szükséges térfogat cm3-ben
  • Motoros hajtású szivattyúk: a henger teljes löketéhez szükséges mennyiség literben (Lásd a termékoldalak táblázatát)

Megjegyzés: Két szám megadása esetén vegye figyelembe a dugattyú alatti ill. feletti részére vonatkozó értéket. Kettős működésű hengerek esetén csökkenteni kell a dugattyú feletti térfogatot a dugattyú alatt lévő térfogattal.

Mit jelent a szükséges működési és műveleti sebesség kifejezés?

működési sebesség = hengerek olajmennyisége (1 + 2 + n) / szivattyú folyadékszállítás

  • Kézi / lábhajtású szivattyúk: a henger teljes feltöltéséhez szükséges szivattyú löketek száma
  • Motoros hajtású szivattyúk: a henger teljes feltöltéséhez szükséges percek száma

Mit jelent a szivattyú szállítási teljesítménye?

  • Kézi és lábhajtású szivattyúk: a szivattyú szállítási teljesítménye cm³ / löket-ben meghatározott
  • Motoros hajtású szivattyúk: a szivattyú teljesítménye liter / perc-ben meghatározott

A szivattyú szállítási teljesítményét lásd a „Hidraulikus szivattyúk” szakasz táblázataiban.

Mértékegységek átváltási táblázata

1 bar = 1,019716 kg/cm²   1 kg/cm² = 0,980665 bar
1 bar = 14,503774 psi 1 psi = 0,068948 bar
1 bar = 100 kPa 1 kPa = 0,01 bar
1 bar = 0,1 MPa 1 MPa = 10 bar
1 bar = 0,1 N/mm² 1 N/mm² = 10 bar
1 bar = 10 N/cm² 1 N/cm² = 0,1 bar

1 tonna = 9,80665 kN   1 kN = 0,101972 tonna
1 tonna = 9806,65 N 1 N = 0,000101972 tonna
1 tonna = 1000 kg 1 kg = 0,001 tonna

1 cm2 = 0,155 in²   1 in² = 6,4516 cm2
1 cm3 = 0,061024 in³ 1 in³ = 16,387064 cm3
1 cm3 = 0,001 I 1 I = 1000 cm3
1 kgf = 9,80665 N 1 N = 0,101972 kgf
1 kg = 2,204623 lb 1 lb = 0,453592 kg



Mértékegységek átváltási táblázata



1 bar = 1,019716 kg/cm²   1 kg/cm² = 0,980665 bar
1 bar = 14,503774 psi 1 psi = 0,068948 bar
1 bar = 100 kPa 1 kPa = 0,01 bar
1 bar = 0,1 MPa 1 MPa = 10 bar
1 bar = 0,1 N/mm² 1 N/mm² = 10 bar
1 bar = 10 N/cm² 1 N/cm² = 0,1 bar

1 tonna = 9,80665 kN   1 kN = 0,101972 tonna
1 tonna = 9806,65 N 1 N = 0,000101972 tonna
1 tonna = 1000 kg 1 kg = 0,001 tonna

1 cm2 = 0,155 in²   1 in² = 6,4516 cm2
1 cm3 = 0,061024 in³ 1 in³ = 16,387064 cm3
1 cm3 = 0,001 I 1 I = 1000 cm3
1 kgf = 9,80665 N 1 N = 0,101972 kgf
1 kg = 2,204623 lb 1 lb = 0,453592 kg




3 lépés a hidraulikus munkahenger és a működtető rendszer komponenseinek kiválasztásához



1. lépés: Válassza ki, hogy hány darab munkahengerre van szüksége a feladathoz (egy vagy több).

Szempontok:
1.1. Mekkora az emelendő teher tömege?
1.2. Mekkora az ajánlott henger terhelhetőség?
1.3. Hány hengerrel kell / lehet emelni a terhet?
1.4. Milyen kapacitás szükséges az egyes hengerekhez?
1.5. Mekkora a henger(ek) löketének hossza?
1.6. Mekkora a henger (ek) szükséges zárt magassága (befoglaló méretei)?
1.7. Hogyan kell visszatéríteni a dugattyút: gravitációsan, rugó segítségével vagy hidraulikus úton?
1.8. Egy vagy több lépésben kell végrehajtani az emelést?


2. lépés: Válassza ki a megfelelő szivattyút.

Szempontok:
2.1. Válasszon a kézi vagy lábműködtetésű, a pneumatikus, elektromos, benzin- vagy dízelüzemű szivattyúk közül
2.2. Kézi / lábszivattyúk esetén: kettős működésű henger (hidraulikus visszatérítés) esetén szereljen fel kézi
működésű szelepet a kézi szivattyúra (csak PA * 8 modellek esetén lehetséges)
2.3. Vari szivattyúk: attól függően, hogy egy- vagy kettős működésű hengert használ, válasszon ki egyszeres - vagy
kettős működésű szelepet a Vari szivattyúra
2.4. Milyen minimális tartálytérfogatra van szükség a szivattyúhoz?
2.5. Válassza ki a kívánt üzemi sebességnek megfelelő szivattyúteljesítményt!



3. lépés: Válassza ki a szükséges tartozékokat.

Szempontok:
3.1. Határozza meg a szükséges tömlők számát és a szükséges tömlő hosszúságokat. Mindig vegye figyelembe a
henger(ek) és a működtető egység (szivattyú és / vagy szeleptömb) között szükséges biztonságos távolságot
3.2. Ha a rendszer egy szivattyú által táplált több munkahengert is tartalmaz javasoljuk, hogy tervezzen be egy
FlowPanel-t a hengerek és a szivattyú közé. Ezzel jól kontrollálható az egyes munkahengerek olajárama.
3.3. Válassza ki a szükséges csatlakozókat, nyomásmérőket, szelepeket és szerelési anyagokat


A Holmatro termékskála több mint 200 különböző típusú hidraulikus munkahengerből áll, háromféle visszatérési móddal.
Minden típusnak megvan a saját modellneve.





Mi a hidraulikus henger?

A hidraulikus henger (más néven, „szlengben”: emelő, palackos emelő, prés, kis prés, kis palack, szivattyú vagy kis szivattyú) olyan végrehajtó elem, amelyet a berendezésekben vagy szerszámokban lineáris irányú erő kifejtésére használnak hidraulikus folyadék (olaj) felhasználásával.

A 700 bar (vagy 10 400 Psi) névleges üzemi nyomású hidraulikus hengerek, emelők vagy palackos emelők használhatók nehéz tárgyak mozgatására is.
Ezeket meg lehet emelni, leengedni, tolni és/vagy húzni.
A Holmatro hidraulikus hengerei nagynyomású hidraulika alapján működnek.
Ez azt jelenti, hogy a hengerek 720 bar üzemi nyomást képesek kezelni.
A hidraulikus szivattyú a hidraulika olajat a hengerbe kényszeríti.
A nyomás a hengerben növekszik és a henger dugattyúja ezáltal elmozdul.



Milyen dugattyú visszatérítési típusok vannak?

Visszatérési módszerek, amelyekkel a dugattyút vissza lehet juttatni alaphelyzetébe a hengerbe a kitolás után:


  • gravitációs visszatérítés; a dugattyú visszatérítése terhelés vagy más külső erő révén (1)
  • rugós visszatérítés; a dugattyú visszatérítése a hengerbe integrált rugó segítségével (2)
  • hidraulikus visszatérítés; a dugattyú visszatérítése hidraulikus nyomással (3)

Azok a hengerek, amelyekben a dugattyú hidraulikusan kinyúlik és visszatér, kettős működésű hengerek.





Hidraulikus hengerek felépítése

  1. űlék
  2. dugattyúrúd
  3. zárógyűrű
  4. menetvédő
  5  vezetőszalag
  6. hengerház
  7. hordozó fogantyú
  8. tömítés
  9. megvezető gyűrű
10. visszatérítő rúgó
11. csatlakozó

Az ábrán egy univerzális, rugó visszatérítéses henger szerepel.





Konstrukciók és modellek



Univerzális munkahengerek - HGC



Az univerzális hengerek sorozata a piacon az egyik legszélesebb választékot biztosítja a rugós visszatérítésű hidraulikus hengerek között és sok területen alkalmazható,
5-100 tonna teherbírással, 25-450 mm
közötti lökethosszal. A hengerek alsó részén lévő menetes furatok illetve a galléron lévő külső menet többféle rögzítési lehetőséget biztosít.
5-50
tonnáig minden modellnél belsőmenetes a dugattyúrúd vége.





Alumínium munkahengerek - HAC



Az alumínium hengerek két előnyös tulajdonságot is ötvöznek; több mint 50%-kal könnyebbek, de ugyanolyan robusztusak mint az acél hengerek.
20–150 tonna teherbírással és 50–300 mm közötti lökethosszal az alumínium munkahengerek kitűnően alkalmasak olyan emelési tevékenységekhez,
amelyek során a hengert gyakran át kell helyezni. A
mozgatás során a kisebb tömeg nagyon előnyös.
A HOLMATRO
alumínium hengerei rugós visszatérítéssel vagy hidraulikus visszatérítéssel is kaphatók.





Alacsony beépítésű munkahengerek - HFC



Ezek az egyszeres működésű rugós visszatérítésű lapos hidraulikus munkahengerek alacsony építési magassággal és 5-150 tonna emelési kapacitással kaphatóak.
A hengereket különösen korlátozott méretű helyeken
Vissza a tetejére

Milyen szabványok és szerkezeti típusok szerint történik az ipari emelőgerendák gyártása?

Nagy kiterjedésű, súlypont-eltolódásos vagy több megfogási pontot igénylő terhek emeléséhez egyedi FIX gerendák, állítható emelőhimbák, H-traverzek vagy BIG-BAG zsákemelők szükségesek. Ismerje meg az MSZ EN szabványok és a Gépek Direktíva szerinti tervezési paramétereket.



Emelőgerendák alkalmazása és kiviteli formái.

Emelőgerendák alkalmazására elsősorban olyan emelési feladatoknál lehet szükség, ahol az emelendő teher nagy méretű, óvatos mozgatást igényel, vagy több megfogási pont szükséges a műveletsor biztonságos elvégzéséhez, illetve a teher sérülésektől való megóvásához.

A gerendák tervezése az ÉMI TÜV SÜD által tanúsított, ISO 9001 szerinti minőségirányítási rendszerünk keretei között a vonatkozó jogszabályok és európai szabványok figyelembe vételével történik.

Emelőgerendákra vonatkozó ajánlatkérés/megrendelés során a szükséges teherbíráson és a geometriai méreteken kívül minden esetben meg kell adni az alábbi paramétereket:

-  az emelendő teher jellemzői

-  tervezett üzemidő, terhelési viszonyok

-  az emelőgép típusa, teherbírása, csoportba sorolása, horog típusa- és mérete

-  a várható üzemelési helyszínek jellege (beltér/ kültér, raktár, melegüzem, betonüzem, acélszerkezeti gyártó/szerelő hely, vegyi üzem, stb.)

-  környezeti hőmérséklet, ha a -20 ÷ +50 ºC tartománytól eltérő

-  savas vagy erősen korrozív környezet esetén, annak jellemzői

-  különösen veszélyes hely esetén, annak specifikációi (pl. hasadó anyagok környezete vagy robbanásveszélyes környezet).



FIX emelőgeredák és EMELŐHIMBÁK



Azoknak a terheknek az emelésére alkalmas, melyek tömegközéppontja a felfüggesztési pontokhoz képest középen található.





ÁLLÍTHATÓ emelőgerendák



Változó méretű, illetve a kötözési ponthoz képest nem szimmetrikus tömegközpontú terhek emelésére alkalmas eszközök.
A felfüggesztési pontok távolsága szakaszosan állítható.





H-gerendák



Azoknak a terheknek az emelésére alkalmas, melyek tömegközéppontja a felfüggesztési pontokhoz képest középen található és négypontos kötözés szükséges.
Fix és állítható kivitelben gyártjuk.





BIG BAG zsákemelő gerendák



Ömlesztett áruk tárolására szolgáló „BIGBAG” zsákok daruval történő mozgatására alkalmazható eszközök.
Standard teherbírások: 1000; 1500; 2000 kg
Névleges zsákméretek: 750x900 mm; 900x1000 mm
Kiviteli alakja szerint lehet X; H; vagy törtvonalú kialakítású
Az alap kivitel festett, de teljesen rozsdamentes gerendák gyártását is vállaljuk





TÁVTARTÓ gerendák



Nagy kiterjedésű, nagy tömegű terhek emelésére használható eszközök (pl. hajó, konténer, mozdony, stb.).
Egy vagy több távtartót alkalmazva a gerenda fölött kétágú függesztésekkel, melyek a távtartók végeihez rendszerint nagyszilárdságú félszemekkel csatlakoznak.
Vannak fix hosszúságú és állítható függesztési távolságú távtartó gerendák.
A gerendavégek csatlakozásai és kialakítása az adott emelési feladat követelményeinek megfelelően kerülnek megtervezésre.



Standard emelőgerenda méretválsztékunkról részleteket itt talál

Vissza a tetejére

2026 Texem - Minden jog fenntartva - A Texem Kft. minden szerzői jogot fenntart a tulajdonában álló minden szövegre, grafikus rajzra, valamint szoftverre vonatkozóan.
