A JDT® THEIPA TP-S típusú hegeszthető, forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós hegeszthető emelési pontok) a nehézgépgyártás, a szerkezeti géptelepítések és a monumentális nehézipari anyagmozgatások abszolút felső kategóriás rögzítőkomponensei. Ezt a német JDT® (J.D. Theile) által gyártott Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan nagy igénybevételű emelési feladatokhoz fejlesztették ki, ahol az extrém súlyú gépvázak, szerkezetek vagy öntőformák testén állandó, elmozdulásbiztos kohászati kötésre van szükség, de a teher mozgatása, megfordítása vagy átfordítása közben a rögzítési pontnak szabadon kell forognia a tengelye körül (360°), miközben a fülrekesznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A kiválóan hegeszthető ötvözött acélból készülő masszív talprész és a süllyesztékben kovácsolt, precíziós csapágyazású kengyel kombinációja akadálytalan elfordulást szavatol a legdurvább ferde és oldalirányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy nagy teherbírású textilhevederekkel történő megfogásoknál ez a kettős tengelyű hibrid konstrukció nyújtja a legbiztonságosabb csatlakozást az iparban.

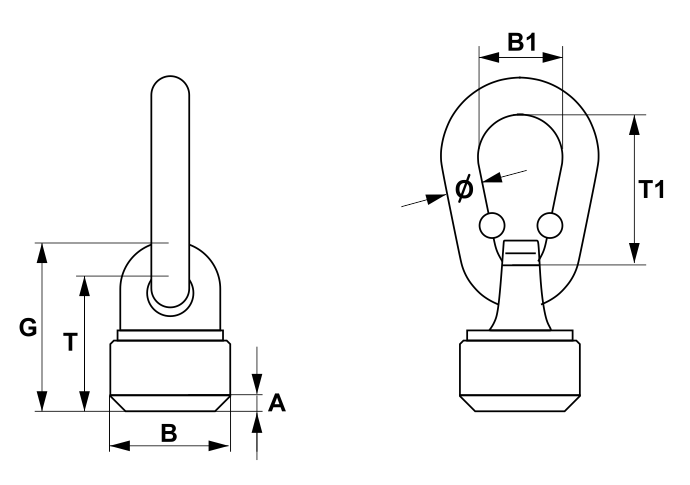

| Cikkszám |
Teherbírás (t)  |
A (mm) |
B (mm) |
G (mm) |
T (mm) |
T1 (mm) |
B1 (mm) |
D (mm) |
Saját tömeg (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 0381502000 | 2,5 | 5,5 | 52 | 68 | 57 | 70 | 34 | 16 | 0,95 |
| 0381504000 | 4 | 7,0 | 57 | 74 | 62 | 85 | 45 | 18 | 1,30 |
| 0381506000 | 6,7 | 8,5 | 70 | 95 | 78 | 85 | 45 | 20 | 2,20 |
| 0381510000 | 10 | 10 | 80 | 102 | 83 | 115 | 60 | 23 | 3,30 |
| 0381517000 | 17 | 12 | 100 | 129 | 106 | 140 | 70 | 30 | 6,66 |
| Cikkszám |
 |
 |
|
 |
 |
 |
 |
 |
|---|---|---|---|---|---|---|---|---|
| 0381502000 | 5 | 2,5 | 10 | 5 | 3,55 | 2,5 | 5,3 | 3,75 |
| 0381504000 | 8 | 4 | 16 | 8 | 5,6 | 4 | 8,5 | 6 |
| 0381506000 | 12 | 6,7 | 24 | 13,4 | 9,5 | 6,7 | 14 | 10 |
| 0381510000 | 15 | 10 | 30 | 20 | 14 | 10 | 21,2 | 15 |
| 0381517000 | 25 | 17 | 50 | 34 | 23,5 | 17 | 35 | 25 |
Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!
| -40 ºC alatt | nem használható |
| -40 ºC - +200 ºC |
100% |
| +200 ºC - +300 ºC | 90% |
| 300 ºC - +400 ºC | 75% |
| +400 ºC felett | nem használható |
