| cikkszám |
menet mm |
teherbírás t |
méretek mm |
saját tömeg kg |
||||||||

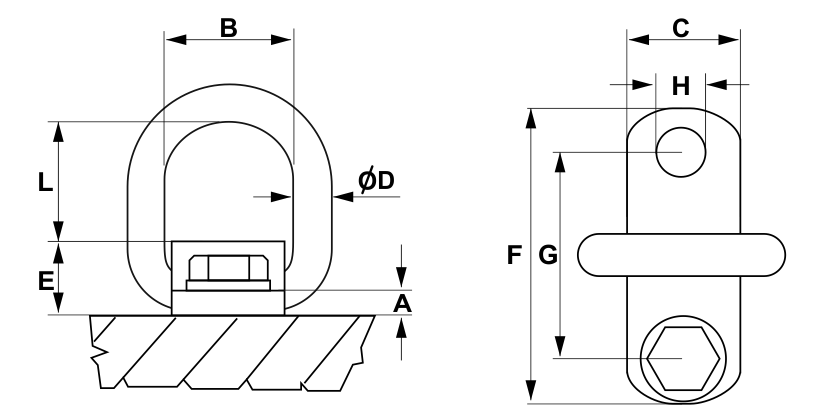

| A | B | C | D | E | F | G | H | L | ||||
| 0380503300 | M20x45 | 4,75 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 51 | 1,43 |
| 0380505300 | M24x55 | 8 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 63 | 2,58 |
| 0380508300 | M27x65 | 12 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 67 | 4,38 |
| A cikkszámokra kattintva a termék(ek) az ajánlatkérés menüben listázásra kerülnek. |
Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!
(biztonsági tényező 4:1)
| cikkszám (menet - névleges méret) | teherbírás t | ||||||||
|
|
 |
 |
 |
 |
 |
||||
| 0380503300 (M20x45) | 4,75 | 9,3 | 4,25 | 3,15 | 6,7 | 4,75 | |||
| 0380505300 (M24x55) | 8 | 16 | 7,5 | 5,3 | 11,2 | 8 | |||
| 0380508300 (M27x65) | 12 | 24 | 11,2 | 8 | 17 | 11,8 | |||
Terhelhetőség csökkenése a hőmérséklet függvényében
| -40 ºC alatt | nem használható |
| -40 ºC - +200 ºC |
100% |
| +200 ºC - +300 ºC | 90% |
| 300 ºC - +400 ºC | 75% |
| +400 ºC felett | nem használható |
Ajánlott minimális furatmélység:
acél:1xd öntvény:1x25d alumínium ötvözet: 2,5xd alumínium-magnézium ötvözet: 2xd
Csavarozható emelőszem - JDT TAPG
