Emelőszem Cartec® C811X M8 - M30

► 0,3 t - 6,3 t teherbírással

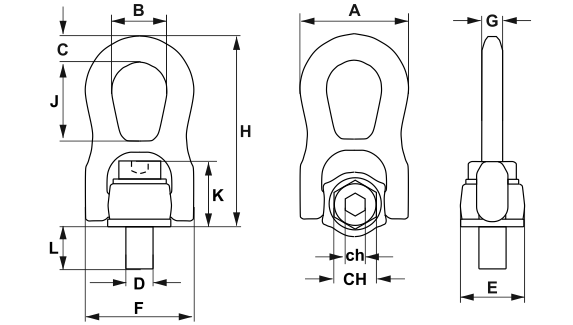

C811X típusú emelőszem méretsorozata és teherbírása (t) - WLL

cikkszám típus teherbírás  t
 DxL
mm		 A
mm		 B
mm		 C
mm		 E
mm		 F
mm		 G
mm		 H
mm		 J
mm		 K
mm		 CH
mm		 ch
mm		 saját tömeg
kg
C811X08 C811-M8 0,3 M8x12 56 28 14 30 55 11 99 40 33,5 13 5 0,375
C811X10 C811-M10 0,6 M10x15 56 28 14 30 55 11 99 40 33,5 17 6 0,375
C811X12 C811-M12 1 M12x18 56 28 14 30 55 11 99 40 33,5 19 7 0,375
C811X14 C811-M14 1,3 M14x21 74,5 38 18 47 78 17 135,5 55 46 22 7 1,3
C811X16 C811-M16 1,6 M16x25 74,5 38 18 47 78 17 135,5 55 46,5 24 10 1,3
C811X18 C811-M18 2 M18x27 74,5 38 18 47 78 17 135,5 55 47 27 10 1,3
C811X20 C811-M20 2,5 M20x30 74,5 38 18 47 78 17 135,5 55 48 30 12 1,3
C811X22 C811-M22 3 M22x33 106 56 25 62 114,5 22 198,5 84 63,5 32 12 4,0
C811X24 C811-M24 4 M24x36 106 56 25 62 114,5 22 198,5 84 64,5 36 14 4,0
C811X27 C811-M27 5 M27x40 106 56 25 62 114,5 22 198,5 84 66,5 41 14 4,0
C811X30 C811-M30 6,3 M30x45 106 56 25 62 114,5 22 198,5 84 68 46 17 4,0
A cikkszámokra kattintva a termék(ek) az ajánlatkérés menüben listázásra kerülnek.

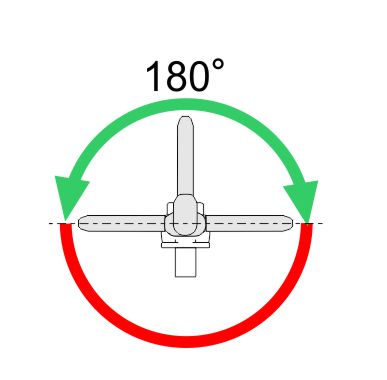

 Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

 (biztonsági tényező 5:1)

teherbírás
terhelhetőségi
irányok szerint
t
C811X -M8  0,5 1 0,3 0,6 0,4 0,3 0,6 0,45
C811X-M10 1 2 0,6 1,2 0,8 0,6 1,3 0,9
C811X-M12 1,3 2,6 1 2 1,4 1 2,1 1,5
C811X-M14 2 4 1,3 2,6 1,8 1,3 2,7 1,9
C811X-M16 2 5 1,6 3,2 2,2 1,6 3,4 2,4
C811X-M18 3 6 2 4 2,8 2 4,2 3
C811X-M20 3,5 7 2,5 5 3,5 2,5 5,3 3,7
C811X-M22 4,5 9 3 6 4,2 3 6,3 4,5
C811X-M24 5,5 11 4 8 5,6 4 8,4 6
C811X-M27 6,5 13 5 10 7 5 10,5 7,5
C811X-M30 7 14 6,3 12,6 8,8 6,3 13,2 9,4

Terhelhetőség a hőmérséklet függvényében

-40 ºC alatt nem használható
-40 ºC - +200 ºC 100%
+200 ºC - +250 ºC 80%
+250 ºC - +350 ºC 75%
+350 ºC felett nem használható

Ajánlott minimális furatmélység: acél:1xd  öntvény:1x25d  alumínium ötvözet:2xd  alumínium-magnézium ötvözet:2,5xd

Csavarozható emelőszem - C811X
