| cikkszám | típus |
teherbírás t |
DxH mm |
A mm |
B mm |
C mm |
G mm |
E mm |
K mm |
| C810X08 | C810X-M8 | 0,3 | M8x28 | 44,5 | 8 | 10 | 29 | 32 | 45 |
| C810X10 | C810X-M10 | 0,4 | M10x32 | 44,5 | 8 | 10 | 29 | 32 | 45 |
| C810X12 | C810X-M12 | 0,75 | M12x36 | 53,5 | 11 | 11 | 34 | 44 | 56 |
| C810X16 | C810X-M16 | 1,5 | M16x44 | 56,5 | 13 | 14,5 | 39 | 56 | 65 |
| C810X20 | C810X-M20 | 2,3 | M20x52 | 67 | 14 | 17 | 42 | 58 | 70 |
| C810X24 | C810X-M24 | 3,2 | M24x60 | 80 | 18 | 19 | 52 | 73 | 88 |
| C810X30 | C810X-M30 | 4,5 | M30x72 | 101 | 22 | 27 | 62 | 80 | 106 |
| A cikkszámokra kattintva a termék(ek) az ajánlatkérés menüben listázásra kerülnek. Az ajánlatkéréshez kérjük válassza ki és adja meg a pontos méretet - Méretsor specifikáció! |
(ajánlatkérésnél kérjük hivatkozzon a megadott méretekre)
|
M8 C810X08 |
M10 C810X10 |
M12 C810X12 |
M16 C810X16 |
M20 C810X20 |
M24 C810X24 |
M30 C810X30 |
|

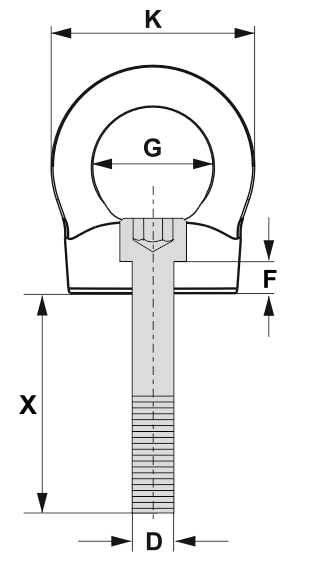

| X = L-F |
F = 10,5 mm dk = 13 mm k = 8 mm ds = 8 mm s = 6 mm e min. = 6,68 mm |
F = 6,5 mm dk = 16 mm k = 10 mm ds = 10 mm s = 8 mm e min. = 9,15 mm |
F = 8 mm dk = 18 mm k = 12 mm ds = 12 mm s = 10 mm e min. = 11,43 mm |
F = 8,5 mm dk = 24 mm k = 16 mm ds = 16 mm s = 14 mm e min. = 16 mm |
F = 10,5 mm dk = 30 mm k = 20 mm ds = 20 mm s = 17 mm e min. = 19,44 mm |
F = 13,5 mm dk = 36 mm k = 24 mm ds = 24 mm s = 19 mm e min. = 21,73 mm |
F = 17 mm dk = 45 mm k = 30 mm ds = 30 mm s = 22 mm e min. = 25,15 mm |
|
L mm |
Lg max. mm |
Lg max. mm |
Lg max. mm |
Lg max. mm |
Lg max. mm |
Lg max. mm |
Lg max. mm |
| 35 | 3,75 | - | - | - | - | - | - |
| 40 | 12 | 4,5 | - | - | - | - | - |
| 45 | 17 | 13 | 5,25 | - | - | - | - |
| 50 | 22 | 18 | 6,25 | 6 | - | - | - |
| 55 | 27 | 23 | 19 | 6 | 7,5 | 9 | - |
| 60 | 32 | 28 | 24 | 6 | 7,5 | 9 | - |
| 65 | 37 | 33 | 29 | 21 | 7,5 | 9 | - |
| 70 | 42 | 38 | 34 | 26 | 7,5 | 9 | - |
| 75 | 47 | 43 | 39 | 31 | 23 | 9 | - |
| 80 | 52 | 48 | 44 | 36 | 28 | 9 | 10,5 |
| 85 | 57 | 53 | 49 | 41 | 33 | 9 | 10,5 |
| 90 | 62 | 58 | 54 | 46 | 38 | 30 | 10,5 |
| 100 | 72 | 68 | 64 | 56 | 48 | 40 | 10,5 |
| 110 | 82 | 78 | 74 | 66 | 58 | 50 | 38 |
| 120 | 92 | 88 | 84 | 76 | 68 | 60 | 48 |
| 130 | 102 | 98 | 94 | 86 | 78 | 70 | 58 |
| 140 | 112 | 108 | 104 | 96 | 88 | 80 | 68 |
| 150 | 122 | 118 | 114 | 106 | 98 | 90 | 78 |
| 160 | 132 | 128 | 124 | 116 | 108 | 100 | 88 |
| 180 | 152 | 148 | 144 | 136 | 128 | 120 | 108 |
Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!
(biztonsági tényező 4:1)
|
teherbírás terhelhetőségi irányok szerint t |
 |
 |
 |
 |
 |
 |
 |
 |
| C810X-M8 | 1 | 2 | 0,3 | 0,6 | 0,42 | 0,3 | 0,63 | 0,45 |
| C810X-M10 | 1 | 2 | 0,4 | 0,8 | 0,56 | 0,4 | 0,84 | 0,6 |
| C810X-M12 | 2 | 4 | 0,75 | 1,5 | 1 | 0,75 | 1,6 | 1,12 |
| C810X-M16 | 4 | 8 | 1,5 | 3 | 2 | 1,5 | 3,15 | 2,25 |
| C810X-M20 | 6 | 12 | 2,3 | 4,6 | 3,22 | 2,3 | 4,83 | 3,45 |
| C810X-M24 | 8 | 16 | 3,2 | 6,4 | 4,48 | 3,2 | 6,7 | 4,8 |
| C810X-M30 | 12 | 24 | 4,5 | 9 | 6,3 | 4,5 | 9,4 | 6,7 |
Terhelhetőség a hőmérséklet függvényében
| -20 ºC alatt | nem használható |
| -20 ºC - +100 ºC |
100% |
| +100 ºC - +200 ºC | 85% |
| +200 ºC - +250 ºC | 80% |
| +250 ºC - +350 ºC | 75% |
| +350 ºC felett | nem használható |
Ajánlott minimális furatmélység: acél:1xd öntvény:1x25d alumínium ötvözet:2xd alumínium-magnézium ötvözet:2,5xd
Csavarozható emelőszem - C810X
