Emelőszem Cartec® C806X M8 - M48

► 0,3 t - 20 t teherbírással

Nagyszilárdságú 90º-ban billenthető csavarozható emelőszem metrikus menettel, festett felülettel

Pontos mérettartású, szélesített kialakítású csatlakozási pont emeléstechnikai célokra, biztonsági tényező 5:1

Minősített - gyártó/méret/teherbírás jelöléssel, alapesetben 2.1 minőségi tanúsítvánnyal

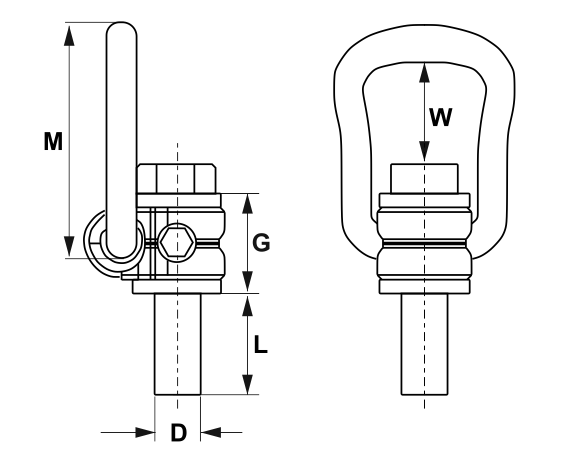

C806X típusú emelőszem méretsorozata és teherbírása (t) - WLL

cikkszám típus teherbírás t
 DxL
mm		 A
mm		 B
mm		 C
mm		 M
mm		 E
mm		 F
mm		 G
mm		 H
mm		 W
mm		 J
mm		 K
mm		 ch
mm		 saját tömeg
kg
C806X08 C806X-M8 0,3 M8x15 57 34 10 78 24 41 30 26,5 43 51 35 13 0,275
C806X10 C806X-M10 0,63 M10x15 57 34 10 78 24 41 30 26,5 43 51 35 13 0,29
C806X12 C806X-M12 1 M12x23 66 38 13,5 85 30 50 36 33 40 52 28 19 0,50
C806X16 C806X-M16 1,5 M16x24 66 38 13,5 85 30 50 36 33 38 52 28 24 0,51
C806X20 C806X-M20 2,5 M20x31 87 55 16 111 48 68 44 42,5 54 71 38 30 1,25
C806X24 C806X-M24 4 M24x37 87 55 16 111 48 68 44 42,5 51 71 36 36 1,30
C806X27 C806X-M27 4 M27x37 109 68 22,5 145 54 91 63 58,5 64 86 47 41 3,15
C806X30 C806X-M30 5 M30x45 109 68 22,5 145 54 91 63 58,5 62 86 47 46 3,25
C806X37T07 C806X-M36T 7 M36x50 109 68 22,5 145 54 91 63 58,5 60 86 43 55 3,30
C806X36 C806X-M36 8 M36x59 136 78 28 190 62 108 81 72,5 88 115 74 55 5,90
C806X42T10 C806X-M42T 10 M42x75 136 78 28 190 62 108 75 72,5 86 115 70 65 6,5
C806X42 C806X-M42 15 M42x63 169 97 36 242 68 131 89 87,5 121 151 97 65 11,2
C806X48 C806X-M48 20 M48x71 169 97 36 242 68 131 89 87,5 117 151 93 75 11,6
A cikkszámokra kattintva a termék(ek) az ajánlatkérés menüben listázásra kerülnek.

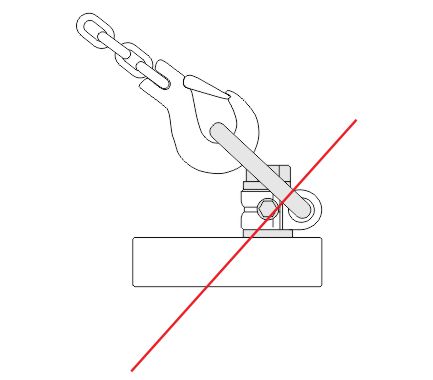

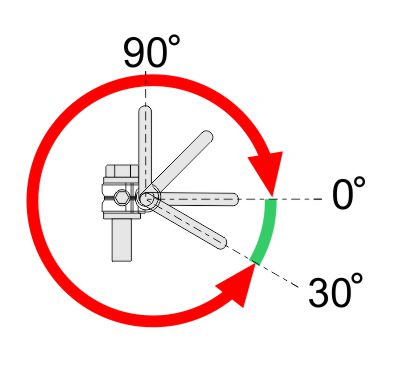

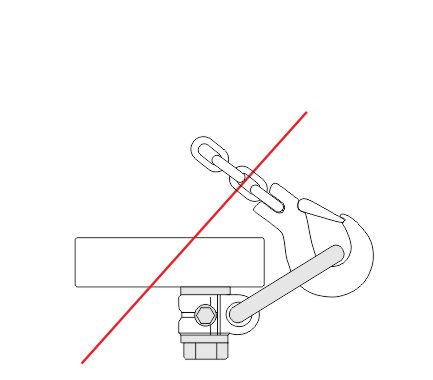

 Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

 (biztonsági tényező 5:1)

teherbírás
terhelhetőségi
irányok szerint
t
C806X-M8 0,3 0,6 0,3 0,6 0,42 0,3 0,63 0,45
C806X-M10 0,63 1,26 0,63 1,26 0,88 0,63 1,32 0,95
C806X-M12 1 2 1 2 1,4 1 2,1 1,5
C806X-M16 1,5 3 1,5 3 2,1 1,5 3,15 2,25
C806X-M20 2,5 5 2,5 5 3,5 2,5 5,25 3,75
C806X-M24 4 8 4 8 5,6 4 8,4 6
C806X-M27 4 8 4 8 5,6 4 8,4 6
C806X-M30 5 10 5 10 7 5 10,5 7,5
C806X-M36T 7 14 7 14 9,8 7 14,7 10,4
C806X-M36 8 16 8 16 11,2 8 16,8 12
C806X-M42T 10 20 10 20 14 10 21 15
C806X-M42 15 30 15 30 21 15 31,5 22,5
C806X-M48 20 40 20 40 28 20 42 30

Terhelhetőség a hőmérséklet függvényében

-40 ºC alatt nem használható
-40 ºC - +200 ºC 100%
+200 ºC - +250 ºC 80%
+250 ºC - +350 ºC 75%
+350 ºC felett nem használható

Ajánlott minimális furatmélység:  acél:1xd  öntvény:1x25d  alumínium ötvözet:2xd  alumínium-magnézium ötvözet:2,5xd

Csavarozható emelőszem - C806X
