Permanens emelőmágnesek

cikkszám	típus	teherbírás kg	teher Ø mm	max. teherbíráshoz szükséges anyagvastagság mm -től	L mm	B mm	H mm	H1 mm	R mm	X mm	Y mm	saját tömeg kg
cikkszám	típus	teherbírás kg	teher Ø mm	max. teherbíráshoz szükséges anyagvastagság mm -től	L mm	B mm	H mm	H1 mm	R mm	X mm	Y mm	saját tömeg kg
1 1010172	FX-P 170	170	30-105	8	195	64	70	134	136	30	42	5,1
11010332	FX-P 330	330	40-160	10	265	87	90	170	190	42	53	12,4
11010652	FX-P 650	650	60-210	20	352	112	108	203	228	51	62	26

A cikkszámokra kattintva a termék(ek) az ajánlatkérés menüben listázásra kerülnek.

Emelőmágnessel történő emeléskor az emelési kapacitás kiszámolásához az összes emeléssel kapcsolatos tényezőt figyelembe kell venni!

Erő/Teher/Légrés

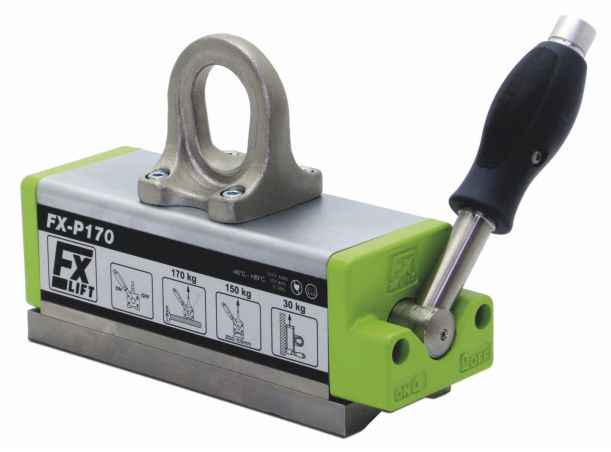

FX-P 170 emelőmágnes

FX-P 170	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=2	30	800	800	20	800	800	15	800	800
>=4	80	1500	1250	60	1500	1250	50	1200	1250
>=6	120	1500	1250	90	1500	1250	75	1200	1250
>=8	170	1500	1250	130	1500	1250	100	1200	1250

FX-P 330 emelőmágnes

FX-P 330	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=4	100	2000	1250	80	1500	1250	60	1250	1250
>=6	160	2500	1500	130	2000	1500	100	1500	1500
>=8	300	2500	1500	240	2000	1500	180	1500	1500
>=10	330	2500	1500	270	2000	1500	200	1500	1500

FX-P 650 emelőmágnes

FX-P 650	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=4	160	2250	1500	130	2000	1500	110	2000	1500
>=6	200	2500	1500	175	2250	1500	140	2250	1500
>=8	450	3000	1500	400	3000	1500	320	2500	1500
>=10	550	2500	1500	500	3000	1500	400	2500	1500
>=20	650	3000	1500	570	3000	1500	450	2500	1500

Erő/Teher/Légrés

FX-P emelőmágnesek

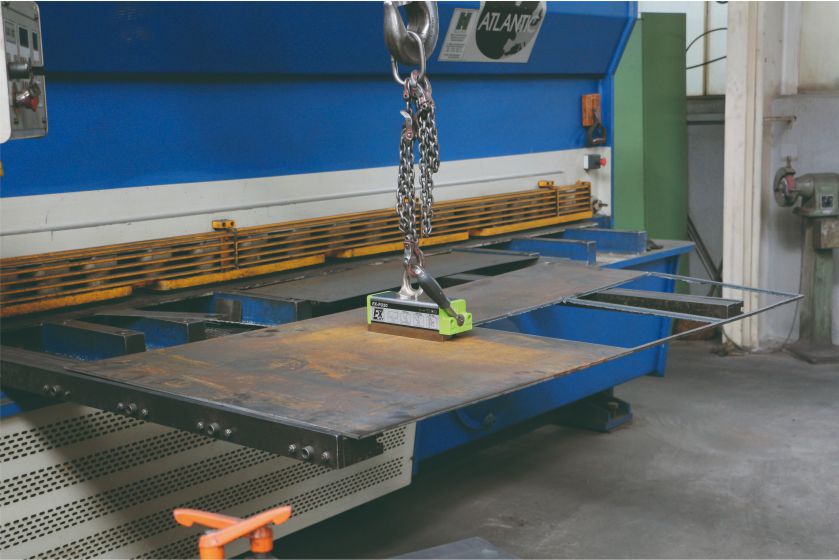

Emelőmágnes vékony anyagokhoz FX-P
