Permanens emelőmágnesek

+ 150 ºC -ig 100% terhelhetőség
Kialakítása miatt magasabb hőmérsékletű anyagok emeléséhez.

cikkszám	típus	teherbírás sík felület kg	teherbírás kör keresztmetszet kg	kör keresztmetszetű teher átmérője mm	teherbírás 90º teherfelvételnél kg	teher max. vastagsága mm	L mm	B mm	H mm	H1 mm	R mm	X mm	Y mm	saját tömeg kg
cikkszám	típus	teherbírás sík felület kg	teherbírás kör keresztmetszet kg	kör keresztmetszetű teher átmérője mm	teherbírás 90º teherfelvételnél kg	teher max. vastagsága mm	L mm	B mm	H mm	H1 mm	R mm	X mm	Y mm	saját tömeg kg
11010204	FX-VV 200	200	100	20-50	120	10	172	64	77	141	134	30	42	5,5
11010404	FX-VV 400	400	200	25-60	250	15	240	87	96	176	188	42	53	13
11010804	FX-VV 800	800	300	35-75	400	20	320	112	115	210	228	51	62	26

A cikkszámokra kattintva a termék(ek) az ajánlatkérés menüben listázásra kerülnek.

Emelőmágnessel történő emeléskor az emelési kapacitás kiszámolásához az összes emeléssel kapcsolatos tényezőt figyelembe kell venni!

Erő/Teher/Légrés

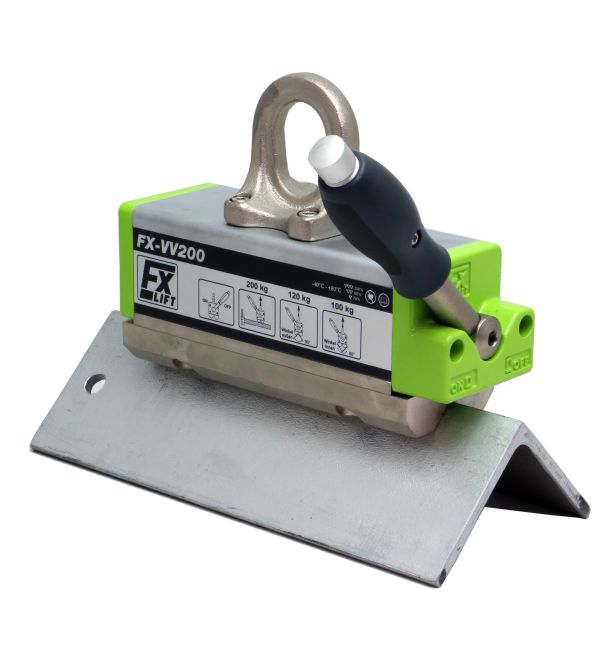

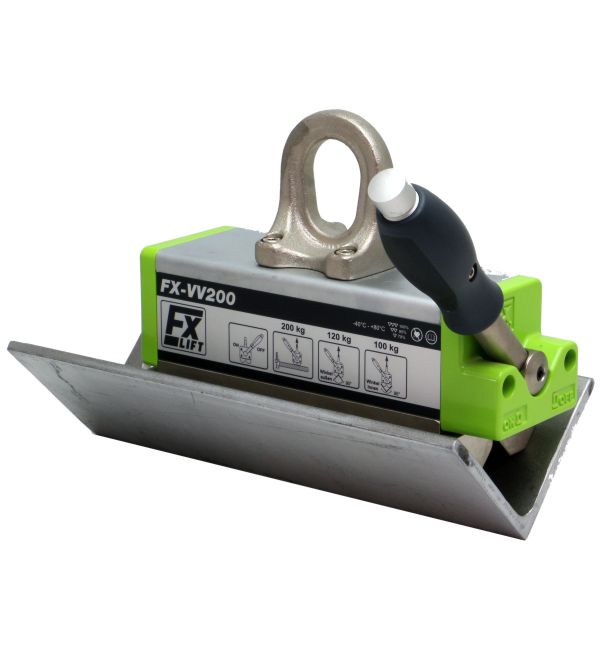

FX-VV 200 emelőmágnes

FX-VV 200	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=4	70	1500	1250	50	1500	1250	35	1000	1250
>=6	110	2000	1250	75	1500	1250	60	1250	1250
>=8	175	2500	1250	120	2000	1250	90	2000	1250
>=10	200	2500	1250	140	2000	1250	110	2000	1250
90º	100	3000	-	80	2500	-	60	2000	-
90º	120	3000	-	100	2500	-	60	2000	-

FX-VV 400 emelőmágnes

FX-VV 400	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=6	200	2000	1000	120	1500	1000	100	1250	1000
>=8	300	2500	1250	210	2250	1250	150	2000	1250
>=10	340	2500	1250	260	2250	1250	180	2000	1250
>=15	400	2500	1250	320	2250	1250	220	2000	1250
90º	200	4000	-	160	3500	-	120	3200	-
90º	250	4000	-	190	3500	-	130	3200	-

FX-VV 800 emelőmágnes

FX-VV 800	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=4	125	2000	1500	100	2000	1500	90	2000	1500
>=6	200	2500	1500	160	2250	1500	130	2250	1500
>=8	400	3000	1500	320	3000	1500	270	2500	1500
>=15	650	3000	1500	520	3000	1500	420	2500	1500
>=20	800	3000	1500	650	3000	1500	550	2500	1500
90º	300	5000	-	240	500	-	200	4000	-
90º	400	5000	-	320	4500	-	300	4000	-

Erő/Teher/Légrés

FX-VV emelőmágnesek

Emelőmágnes magas hőmérsékletű anyagokhoz FX-VV
