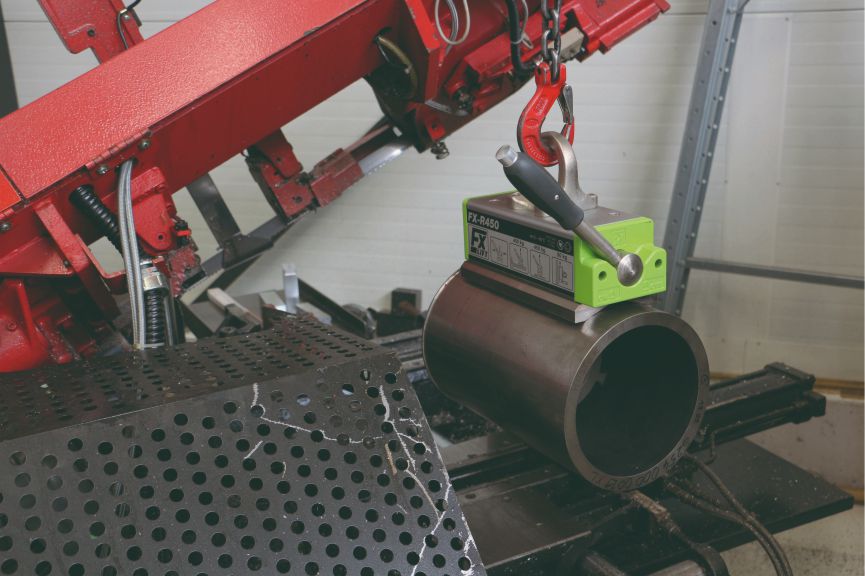

Emelőmágnes kör keresztmetszetű anyagokhoz FX-R

► 150 kg - 3000 kg

cikkszám	típus	teherbírás kg	teher átmérője mm	max. teherbíráshoz szükséges anyagvastagság mm -től	L mm	B mm	H mm	H1 mm	R mm	X mm	Y mm	saját tömeg kg
cikkszám	típus	teherbírás kg	teher átmérője mm	max. teherbíráshoz szükséges anyagvastagság mm -től	L mm	B mm	H mm	H1 mm	R mm	X mm	Y mm	saját tömeg kg
11010101	FX-R 100	100	25-150	8	161	70	68	124	136	30	42	4
11010221	FX-R 225	225	50-205	10	205	98	90	158	190	42	53	9,5
11010451	FX-R 450	450	50-270	20	288	126	112	189	228	51	62	22
11010751	FX-R 750	750	70-370	20	361	170	142	240	261	60	76	49
11011201	FX-R 1200	1200	120-560	40	472	248	190	334	409	68	89	127
11011801	FX-R 1800	1800	120-560	40	648	248	190	334	534	68	89	182

A cikkszámokra kattintva a termék(ek) az ajánlatkérés menüben listázásra kerülnek.

Emelőmágnessel történő emeléskor az emelési kapacitás kiszámolásához az összes emeléssel kapcsolatos tényezőt figyelembe kell venni!

Erő/Teher/Légrés

FX-R 100 emelőmágnes

FX-R 100	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=2	25	800	800	12	800	800	10	800	800
>=4	50	1500	1000	40	1500	1000	30	1200	1000
>=6	70	1500	1000	60	1500	1000	45	1200	1000
>=8	100	1500	1000	75	1500	1000	60	1200	1000

FX-R 225 emelőmágnes

FX-R 225	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=4	80	1600	1000	60	1500	1000	40	1250	1000
>=8	180	2000	1250	150	2000	1250	120	1500	1250
>=10	225	2250	1250	200	2000	1250	150	1500	1250

FX-R 450 emelőmágnes

FX-R 450	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=6	150	1800	1500	120	1800	1000	100	1500	1250
>=10	300	2250	1500	250	2250	1250	210	2000	1250
>=15	400	2500	1500	350	2500	1250	300	2000	1250
>=20	450	3000	1500	400	3000	1250	350	2500	1250

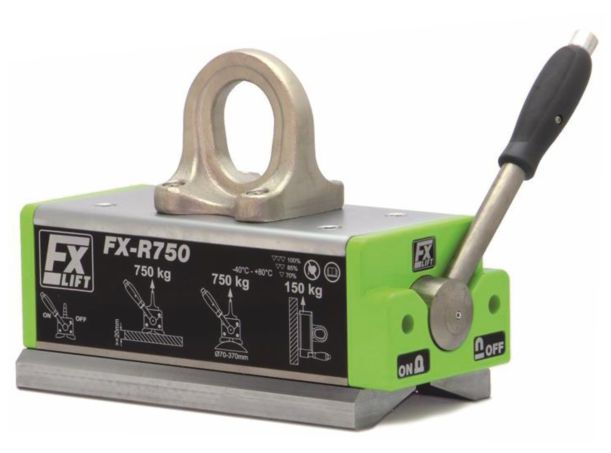

FX-R 750 emelőmágnes

FX-R 750	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=8	300	2250	1500	280	2250	1500	250	2250	1250
>=10	400	2500	1500	380	2500	1500	300	2500	1250
>=15	700	3000	1500	680	3000	1500	550	3000	1250
>=20	750	3500	1500	720	3000	1500	600	3000	1250

FX-R 1200 emelőmágnes

FX-R 1200	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=15	600	2500	2000	500	3000	2000	440	2500	1500
>=20	800	3000	2000	600	3000	2000	550	3000	1500
>=25	1000	3500	2000	800	3000	2000	700	3000	1500
>=40	1200	4000	2000	1000	3000	2000	900	3000	1500

FX-R 1800 emelőmágnes

FX-R 1800	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=15	900	2500	2000	750	3000	2000	660	2500	1500
>=20	1200	3000	2000	1000	3000	2000	825	3000	1500
>=25	1500	3500	2000	1200	3000	2000	1050	3000	1500
>=40	1800	4000	2000	1500	3000	2000	1200	3000	1500

Erő/Teher/Légrés

FX-R emelőmágnesek

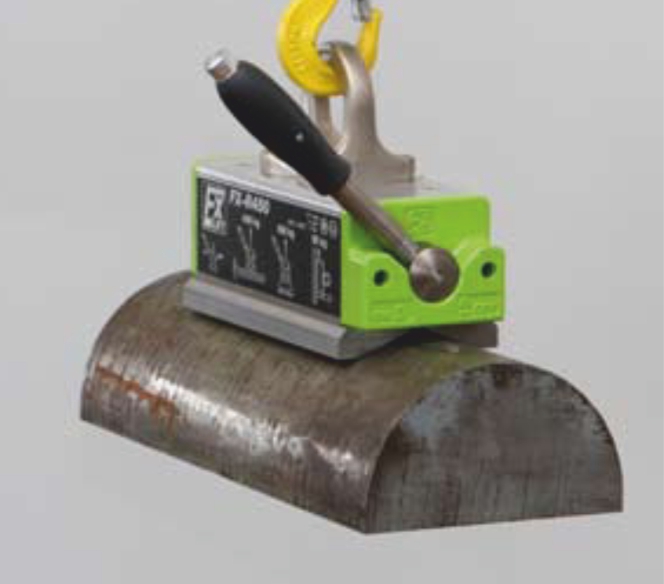

Emelőmágnes - FX-R kör keresztmetszetű anyagokhoz
