Lemezfogó – Terrier TSU, TSEU és STSU univerzális emelőcsipesz csuklós emelőszemmel

► Többirányú excenteres idomfogók 150 mm befogási tartományig 0,75 t - 30 t teherbírási tartományban

prémium minőségű holland nehézüzemi lemezmegfogókat és ipari csipeszeket gyártó Terrier Clamps hivatalos céglogója | Texem

A Terrier TSU, TSEU és nagyobb pofanyílású STSU típusú nagyszilárdságú univerzális lemezfogók a szerkezeti acélgyártás, a nehézgépgyártás, az offshore iparágak és a professzionális fémfeldolgozás abszolút csúcskategóriás, excenteres működésű rögzítőkomponensei. Ezt a prémium termékcsaládot a legmagasabb minőségi követelmények szerint, nagy szakítószilárdságú nehézüzemi acél alapanyagok felhasználásával fejlesztették ki acéllemezek és szerkezetek biztonságos, többirányú emelésére, 180 fokos megfordítására és szállítására. A robusztus, kopásálló ház egy speciális, minden irányban szabadon elforduló csuklós emelőszemmel van ellátva, amely biztosítja az optimális feszültségeloszlást, így a megfogók függőleges, vízszintes és ferde helyzetben egyaránt használhatók. A beépített rugós előfeszítésű biztonsági mechanizmus garantálja, hogy a fogó pofái még a teher lehelyezésekor vagy a függesztékként használt acélkötelek, drótkötelek és láncok meglazulásakor sem nyílnak ki, folyamatos és megbízható szorítóerőt szavatolva az anyagmozgatás teljes ideje alatt.

Terrier TSU típusú nagyszilárdságú holland gyártmányú univerzális lemezmegfogó csipesz minden irányban elforduló csuklós emelőszemmel | Texem

Terrier TSU/TSEU/STSU lemezfogók mérettáblázata és teherbírása (t) - WLL

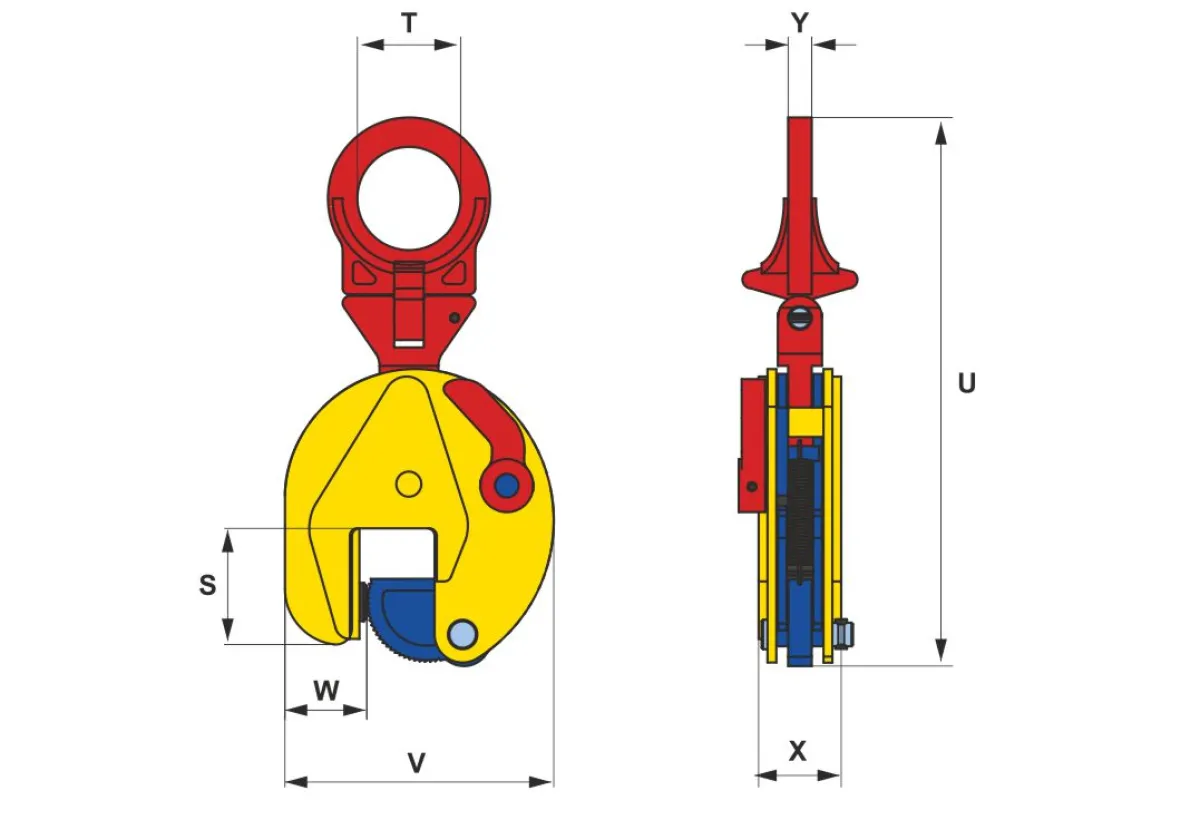

Terrier TSU és TSEU excenteres működésű idomfogó szerkezeti vázlatrajza a táblázat szerinti S, T, U, V, W, X és Y főméretek jelölésével | Texem

Cikkszám Típus Teherbírás
(t/db)		 Befogó méret
(mm)		 S
(mm)		 T
(mm)		 U
(mm)		 V
(mm)		 W
(mm)		 X
(mm)		 Y
(mm)		 Saját tömeg
(kg)
855000 0.75 TSU 0,75 0-13 47 30 203 100 37 37 10 1,8
865800 1 TSEU 1 0-25 56 50 292 141 37 47 15 3,8
855601 2 TSEU 2 0-35 78 70 372 183 56 56 16 8
865331 3 TSEU 3 0-35 78 70 372 183 56 56 16 8
865441 4.5 TSU 4,5 0-25 85 70 429 203 60 77 20 16
865301 4.5 TSEU 4,5 0-45 85 70 431 228 60 78 20 16,5
865401 6 TSU 6 0-32 114 78 528 225 78 78 32 22
865411 6 TSEU 6 0-50 114 78 527 259 82 78 32 24
865601 7.5 TSU 7,5 0-40 111 78 567 246 76 82 32 27
855400 7.5 TSEU 7,5 0-55 111 78 560 267 70 86 32 28
855405 9TSU  9 0-55 111 78 560 267 70 86 32 29
865901 12 TSU 12 0-52 148 85 648 295 100 94 48 41
955150 15 TSU 15 0-76 209 85 816 373 136 106 48 73
955170 17 TSU 17 0-76 209 85 816 373 136 106 48 74
955200 20 TSU 20 0-80 250 100 948 563 153 140 71 160
955250 25 TSU 25 5-85 250 100 948 563 148 140 71 160
955300 30 TSU 30 10-90 250 100 944 568 153 142 71 167
856200 6 STSU 6 40-90 114 78 523 275 70 78 32 24
856300 7.5 STSU 7,5 50-100 111 78 560 312 70 86 32 30
855305 9 STSU 9 50-100 111 78 560 312 70 86 32 31
856401 12 STSU 12 50-100 152 85 644 344 100 94 48 45
966150 15 STSU 15 80-150 224 85 808 450 136 106 48 78
966200 20 STSU 20 80-150 249 100 940 640 153 140 71 171
966250 25 STSU 25 80-150 249 100 940 640 153 140 71 171
966300 30 STSU 30 80-150 249 100 946 645 156 142 71 176,5

Terhelhetőség az emelési szög függvényében

Munkavédelmi és gépészeti rajz a Terrier TSU megfogó alsó pofatartományának és felső csuklós emelőszemének minden irányban megengedett teljes 90 fokos kitérési tartományáról | Texem
