Gyűrűs csavar – C 801 kivehető imbuszcsavaros emelőszem

A Cartec® C 801 típusú kivehető, belső kulcsnyílású csavarral szerelt nagyszilárdságú emelőszemek a nehézgépgyártás, a szerszámtervezés és a precíziós ipari rögzítéstechnika rendkívül praktikus gépészeti komponensei. Ezt a Grade 80 (8-as osztályú) termékcsaládot kifejezetten olyan anyagmozgatási feladatokhoz fejlesztették ki, ahol a fixen rögzített menetes szárak helyett a cserélhető vagy egyedi hosszúságú csatlakozás jelent technológiai előnyt. A süllyesztékben kovácsolt, ötvözött acélból készülő, piros porszórt gyűrűstest és a kivehető, hatlapú belső kulcsnyílású (imbusz) metrikus csavar kombinációja maximális üzembiztonságot szavatol. A nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy textil körkötelekkel történő megfogásoknál ez a konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú csavarozható emelőszem
• 8-as szilárdsági osztály
• Metrikus menet
• Kivehető, hatlapú belső kulcsnyílású csavar (imbusz)
• Piros festés, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

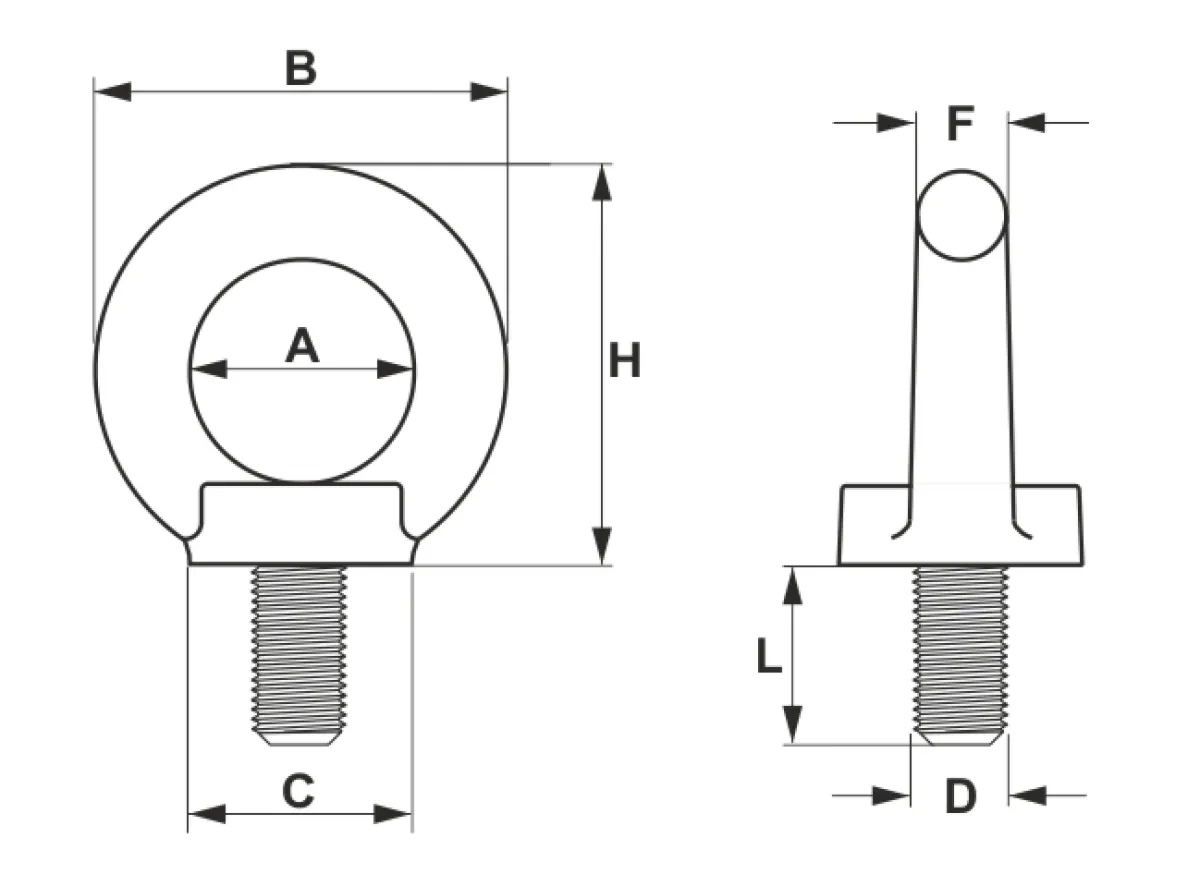

C 801 emelőszem mérettáblázata

Cikkszám	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	F (mm)	H (mm)	Saját tömeg (kg)
C80106	0.1	M6x15	25	45	25	10	45	0.09
C80108	0.2	M8x15	25	45	25	10	45	0.09
C80110	0.25	M10x16	25	45	25	10	45	0.11
C80112	0.4	M12x22	35	63	35	14	62	0.27
C80214	0.75	M14x20	35	63	35	14	62	0.29
C80116	1	M16x29	35	63	35	14	62	0.31
C80120	1.5	M20x32	50	90	50	20	90	0.86
C80124	2	M24x40	50	90	50	20	90	0.90
C80130	3	M30x45	60	108	65	24	109	1.70

C 801 emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
C80106	0,4	0,8	0,1	0,2	0,14	0,1	0,2	0,14
C80108	0,8	1,6	0,2	0,4	0,28	0,2	0,4	0,28
C80110	1	2	0,25	0,5	0,35	0,25	0,5	0,35
C80112	1,6	3,2	0,4	0,8	0,56	0,4	0,8	0,56
C80114	3	6	0,75	1	1,5	0,75	1,5	1
C80116	4	8	1	2	1,4	1	2	1,4
C80120	6	12	1,5	3	2,1	1,5	3	2,1
C80124	8	16	2	4	2,8	2	4	2,8
C80130	12	24	3	6	4,2	3	6	4,2

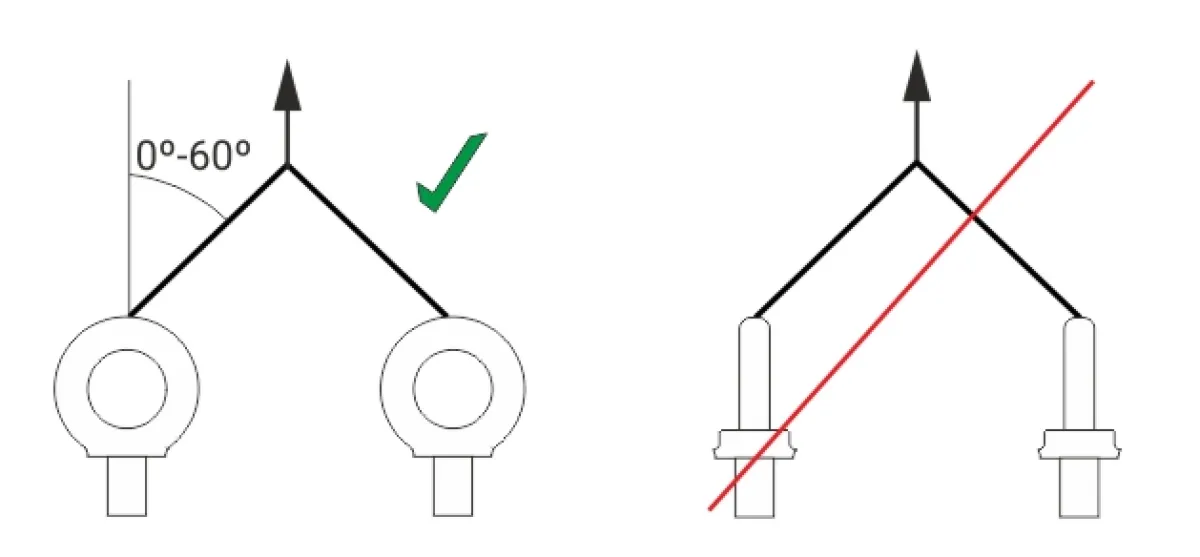

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-20 ºC alatt	nem használható
-20 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +250 ºC	80%
+250 ºC - +350 ºC	75%
+350 ºC felett	nem használható
