Gyűrűs csavar – C 803 nagyszilárdságú emelőszem

A Cartec® C 803 típusú nagyszilárdságú csavarozható emelőszemek a nehézgépgyártás, az autóipari szerszámtervezés és a monumentális ipari anyagmozgatás prémium kategóriás, minősített rögzítőelemei. Ezt a nagy teljesítményű, Grade 80 (8-as osztályú) termékcsaládot célirányosan olyan extrém súlyú szerszámtestek, nehéz gépvázak, kohászati berendezések és transzformátorállomások emelési pontjainak kiépítéséhez fejlesztették ki, ahol a hagyományos rögzítők teherbírása már nem elegendő. A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő, piros porszórt felületvédelemmel ellátott test precízen megmunkált emelővállal rendelkezik, amely síkban felfeküdve biztosítja a terhelési erők egyenletes eloszlását. A nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textil körkötelekkel történő összekapcsolásnál ez a robusztus konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú csavarozható emelőszem
• 8-as szilárdsági osztály
• Metrikus menet
• Piros festés, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

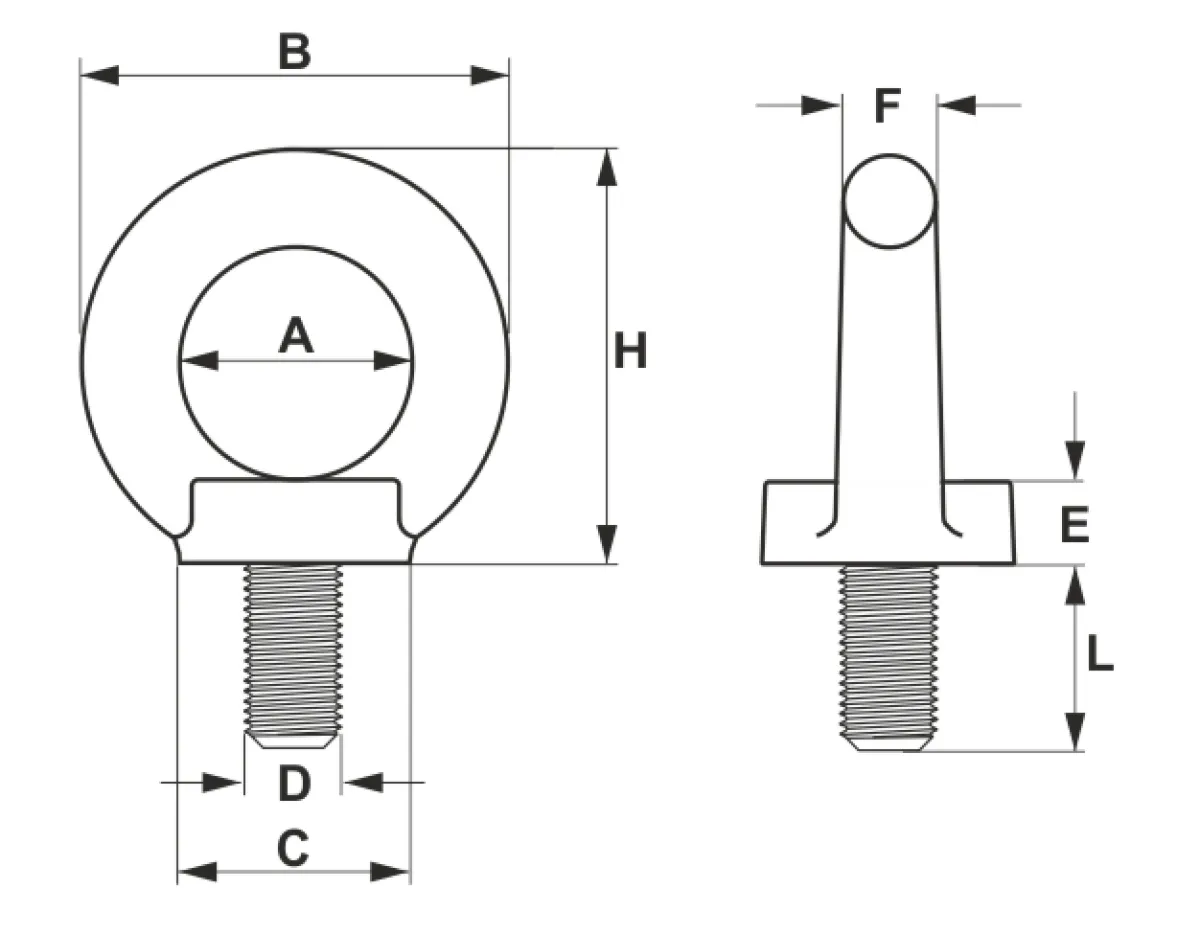

C 803 emelőszem mérettáblázata

Cikkszám	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	H (mm)	Saját tömeg (kg)
C80306	0,4	M6x13	25	45	25	10	10	45	0,09
C80308	0.,8	M8x13	25	45	25	10	10	45	0,09
C80310	1	M10x17	25	45	25	10	10	45	0,11
C80312	1,6	M12x21	35	63	35	14	14	62	0,27
C80314	3	M14x21	35	63	35	14	14	62	0,29
C80316	4	M16x27	35	63	35	14	14	62	0,31
C80318	5	M18x27	50	90	50	20	20	90	0,84
C80320	6	M20x30	50	90	50	20	20	90	0,86
C80322	7	M22x36	50	90	50	20	20	90	0,90
C80324	8	M24x36	50	90	50	20	20	90	0,90
C80327	10	M27x45	60	108	65	24	24	109	1,66
C80330	12	M30x45	60	108	65	24	24	109	1,70
C80333	14	M33x54	70	126	75	26	28	128	2,00
C80336	16	M36x54	70	126	75	26	28	128	2,15
C80342	24	M42x63	80	144	85	30	32	147	4,15
C80348	32	M48x68	90	166	100	35	38	168	6,20
C80356	36	M56x78	100	184	110	38	42	187	8,80
C80364	45	M64x90	110	206	120	42	48	208	12,40

C 803 emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
C80306	0,4	0,8	0,14	0,1	0,2	0,14
C80308	0,8	1,6	0,28	0,2	0,4	0,28
C80310	1	2	0,35	0,25	0,5	0,35
C80312	1,6	3,2	0,56	0,4	0,8	0,56
C80314	3	6	1	0,75	1,5	1
C80316	4	8	1,4	1	2	1,4
C80318	5	10	1,8	1,25	2,5	1,8
C80320	6	12	2,1	1,5	3	2,1
C80322	7	14	2,4	1,75	3,5	2,4
C80324	8	16	2,8	2	4	2,8
C80327	10	20	3,5	2,5	5	3,5
C80330	12	24	4,2	3	6	4,2
C80333	14	28	4,3	3,4	6,8	4,8
C80336	16	32	5,6	3,9	7,8	5,4
C80342	24	48	8,4	5,9	11,8	8,2
C80348	32	64	11,2	7,8	15,6	10,9
C80356	36	72	12,6	8,8	17,6	12,3
C80364	45	90	15,7	11,1	22	15,4

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-20 ºC alatt	nem használható
-20 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +250 ºC	80%
+250 ºC - +350 ºC	75%
+350 ºC felett	nem használható
