DIN 580 csavarozható gyűrűs csavar

► Horganyzott metrikus emelőszemek M6 - M52 méretsorban 75 kg - 8,6 t teherbírási tartományban

A DIN 580 szabvány szerinti csavarozható gyűrűs csavarok (szaknyelvi megnevezéssel vállas emelőszemek) a nehézgépgyártás, a szerszámtervezés és az ipari anyagmozgatás legalapvetőbb, minősített rögzítőelemei. Ezt a nagy múltú, szigorúan ellenőrzött termékcsaládot kifejezetten motorblokkok, hajtóművek, transzformátorházak és nagyméretű présszerszámok állandó vagy ideiglenes emelési pontjainak kiépítéséhez fejlesztették ki. A süllyesztékben kovácsolt, 6-os szilárdsági osztályú szénacélból készülő, horganyzott felületű test merev emelővállal rendelkezik, amely síkban felfeküdve biztosítja az egyenletes feszültségeloszlást. A merev acélkötelekkel, láncokkal vagy textilhevederekkel történő megfogásnál ez a konstrukció biztonságos és dinamikus csatlakozást biztosít.

DIN 580 szabvány szerinti süllyesztékben kovácsolt horganyzott metrikus gyűrűs csavar és vállas emelőszem | Texem

DIN 580 gyűrűs csavar fő műszaki jellemzői: 6-os szilárdsági osztály, fix emelési pont, valamint 6:1 biztonsági tényező piktogramjai | Texem

DIN 580 emelőszem mérettáblázata

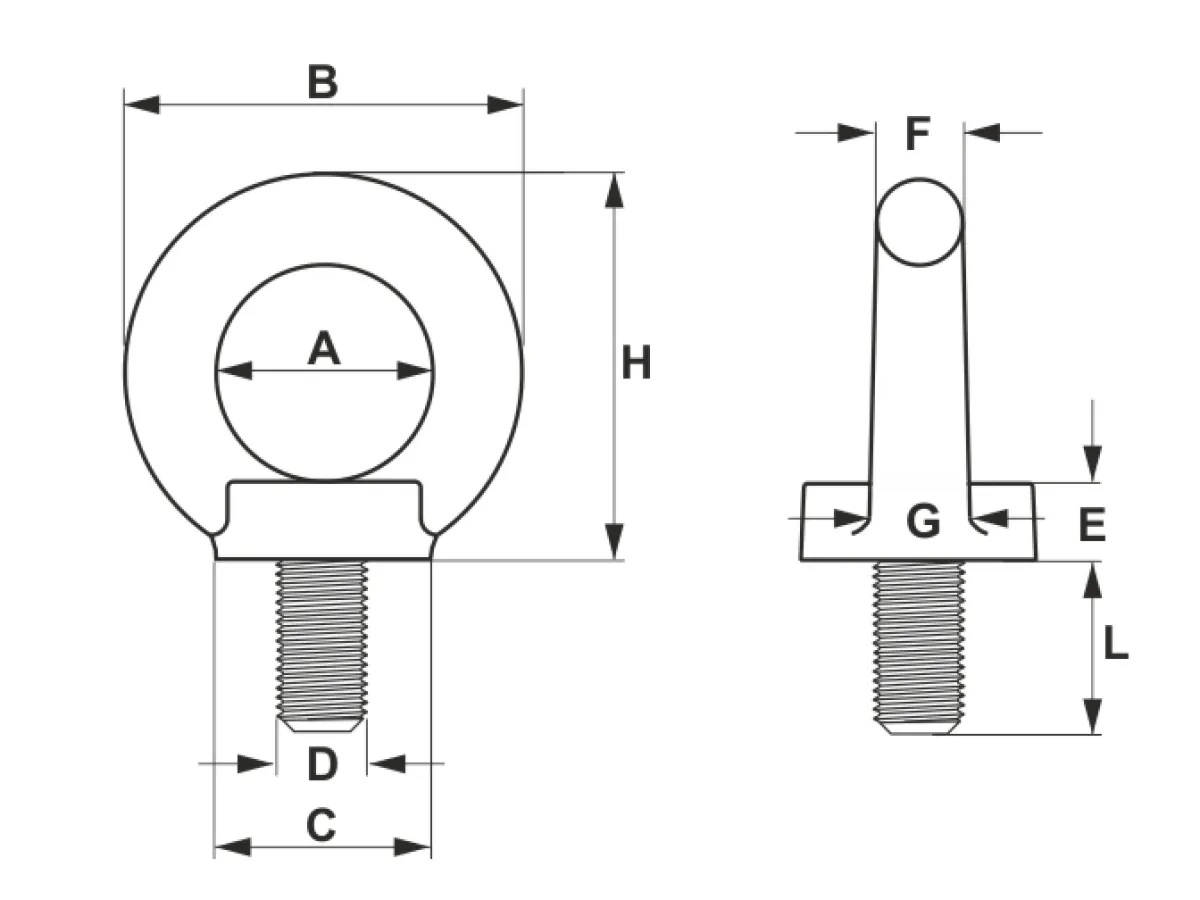

DIN 580 csavarozható emelőszem részletes műszaki méretrajza a metrikus menet és a gyűrűméretek beazonosításához | Texem

Cikkszám

Teherbírás (t)

 DxL
(mm)		 A
(mm)		 B
(mm)		 C
(mm)		 E
(mm)		 F
(mm)		 G
(mm)		 H
(mm)		 L
(mm)		 Saját tömeg
(kg)
173Z06 0.075 M6x13 20 36 20 6 8 10 36 13 0,06
173Z08 0.14 M8x13 20 36 20 6 8 10 36 13 0,06
173Z10 0.23 M10x17 25 45 25 8 10 12 45 17 0,11
173Z12 0.34 M12x21 30 54 30 10 12 14 53 20,5 0,17
173Z14 0.49 M14x21 30 54 30 10 12 14 53 20,5 0,17
173Z16 0.7 M16x27 35 63 35 12 14 16 62 27 0,31
173Z18 0.85 M18x27 35 63 35 12 14 16 62 27 0,48
173Z20 1.2 M20x30 40 72 40 14 16 19 71 30 0,48
173Z22 1.4 M22x36 40 72 40 14 16 19 71 30 0,48
173Z24 1.8 M24x36 50 90 50 18 20 24 90 36 0,90
173Z27 2.1 M27x45 54 98 62 20 22 26 99 40 1,25
173Z30 3.2 M30x45 60 108 65 20 24 28 109 45 1,70
173Z33 3.2 M33x54 60 108 65 22 24 28 109 45 1,90
173Z36 4.6 M36x54 70 126 75 26 28 32 128 54 2,15
173Z39 4.6 M39x63 80 144 85 30 32 38 147 63 4,00
173Z42 6.3 M42x63 80 144 85 30 32 38 147 63 4,15
173Z45 6.3 M45x68 90 166 100 35 38 46 168 68 6,10
173Z48 8.6 M48x68 90 166 100 35 38 46 168 68 6,20
173Z52 8.6 M52x78 100 184 110 38 42 50 187 78 8,60

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

DIN 580 emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
173Z06 0,075 0,055 0,038
173Z08 0,14 0,1 0,07
173Z10 0,23 0,17 0,115
173Z12 0,34 0,24 0,17
173Z14 0,49 0,35 0,245
173Z16 0,7 0,5 0,35
173Z18 0,85 0,6 0,425
173Z20 1,2 0,86 0,6
173Z22 1,4 1 0,7
173Z24 1,8 0,129 0,9
173Z27 2,1 1,5 1,05
173Z30 3,2 2,3 1,6
173Z33 3,2 2,3 1,6
173Z36 4,6 3,3 2,3
173Z39 4,6 3,3 2,3
173Z42 6,3 4,5 3,15
173Z45 6,3 4,5 3,15
173Z48 8,6 6,1 4,3
173Z52 8,6 6,1 4,3

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák!
Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

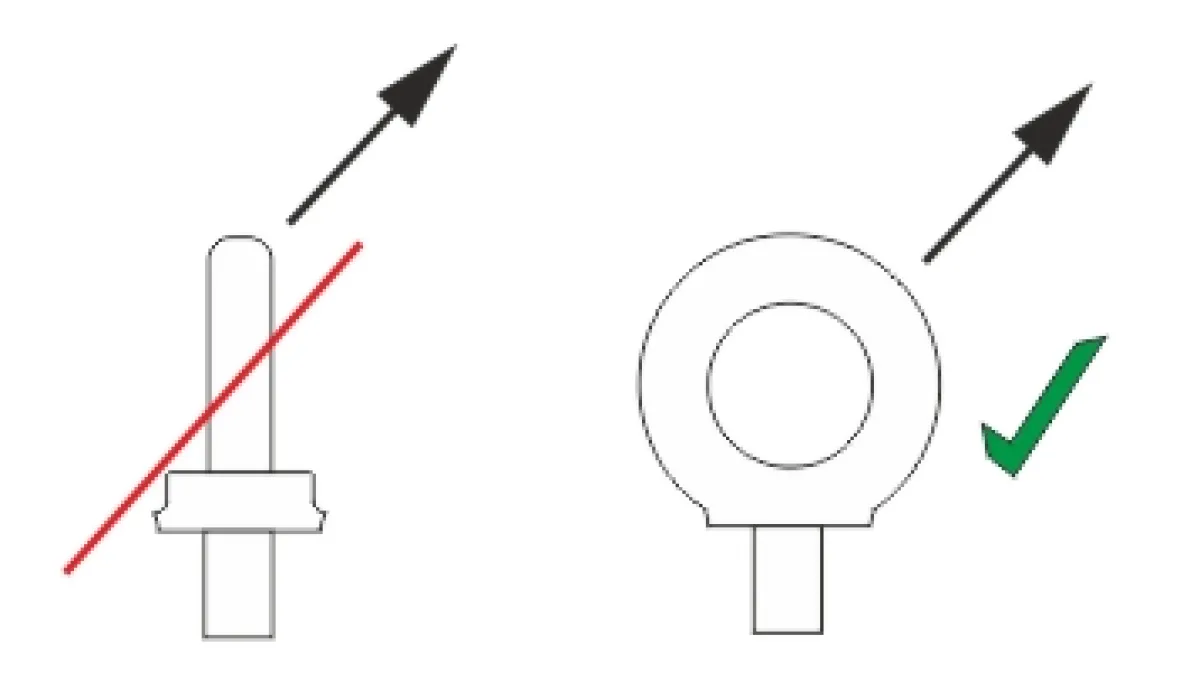

DIN 580 emelőszem alkalmazási útmutató ábrája a megengedett helyes és a tiltott helytelen terhelési irányokkal | Texem

Az emelőszem terhelhetősége a hőmérséklet függvényében

-20 ºC alatt nem használható
-20 ºC - +200 ºC 100%
+200 ºC felett nem használható
