Gyűrűs anya – C 802 nagyszilárdságú emelőszem

A Cartec® C 802 típusú nagyszilárdságú csavarozható emelőszemek a nehézgépgyártás, a gépszerelés és a kritikus ipari rögzítéstechnika prémium kategóriás, belső menetes komponensei. Ezt a nagy teljesítményű, Grade 80 (8-as osztályú) termékcsaládot célirányosan olyan fix tőcsavarokkal, menetes szárakkal vagy rögzített csapokkal ellátott nehéz gépvázak, transzformátorok és kapcsolószekrények biztonságos emelési pontjainak kiépítéséhez fejlesztették ki, ahol a hagyományos fémrögzítők teherbírása már nem elegendő. A süllyesztékben kovácsolt, edzett és nemesített ötvözött acélból készülő, feltűnő piros porszórt felületvédelemmel ellátott test precízen megmunkált felfekvő vállal rendelkezik, amely síkban záródva biztosítja az optimális feszültségeloszlást. A nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy textil körkötelekkel történő összekapcsolásnál ez a robusztus konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú csavarozható emelőszem
• 8-as szilárdsági osztály
• Metrikus belső menet
• Piros festés, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

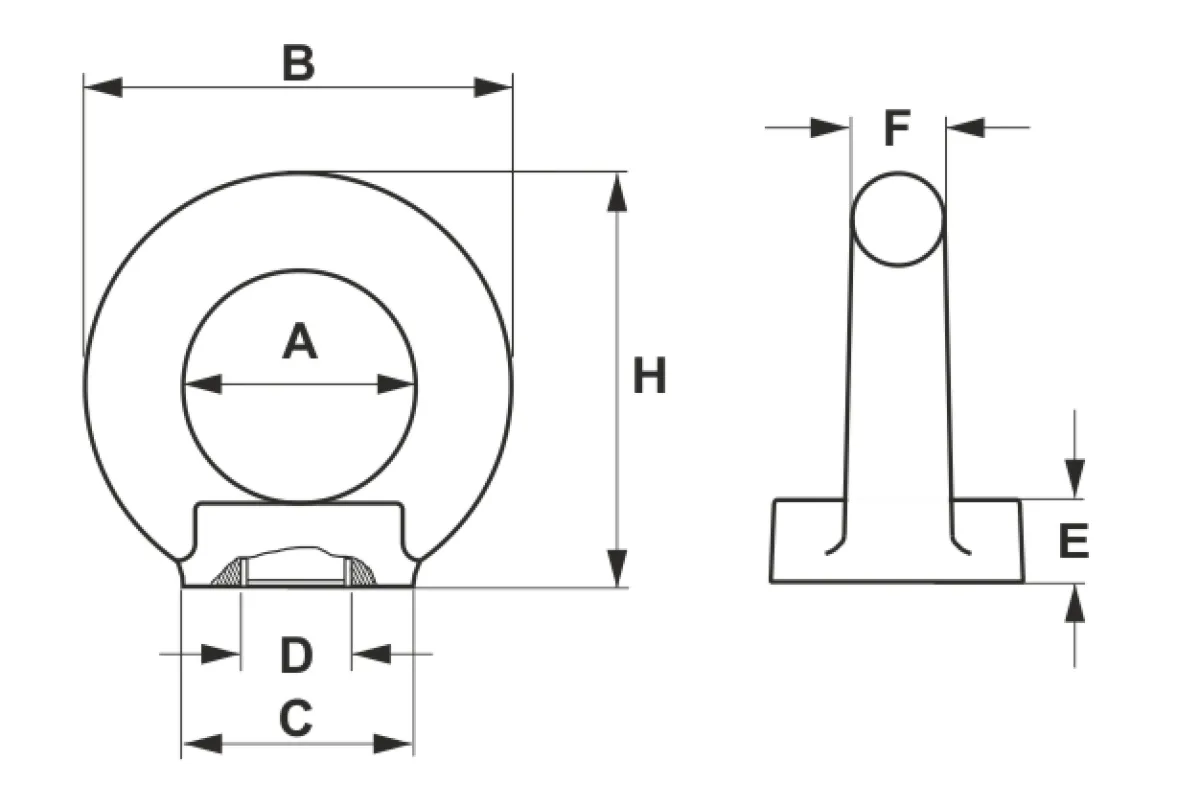

C 802 emelőszem mérettáblázata

Cikkszám	Teherbírás (t)	D (mm)	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	H (mm)	Saját tömeg (kg)
C80206	0,4	M6	25	45	25	10	10	45	0,10
C80208	0,8	M8	25	45	25	10	10	45	0,10
C80210	1	M10	25	45	25	10	10	45	0,10
C80212	1,6	M12	35	63	35	14	14	62	0,26
C80214	3	M14	35	63	35	14	14	62	0,26
C80216	4	M16	35	63	35	14	14	62	0,26
C80218	5	M18	50	90	50	20	20	90	0,75
C80220	6	M20	50	90	50	20	20	90	0,75
C80224	8	M24	50	90	50	20	20	90	0,75
C80227	10	M27	60	108	65	24	24	109	1,40
C80230	12	M30	60	108	65	24	24	109	1,40

C 802 emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
C80206	0,4	0,8	0,14	0,1	0,2	0,14
C80208	0,8	1,6	0,28	0,2	0,4	0,28
C80210	1	2	0,35	0,25	0,5	0,35
C80212	1,6	3,2	0,56	0,4	0,8	0,56
C80214	3	6	1	0,75	1,5	1,00
C80216	4	8	1,4	1	2	1,40
C80218	5	10	1,8	1,25	2,5	1,80
C80220	6	12	2,1	1,5	3	2,10
C80224	8	16	2,8	2	4	2,80
C80227	10	20	3,5	2,5	5	3,50
C80230	12	24	4,2	3	6	4,20

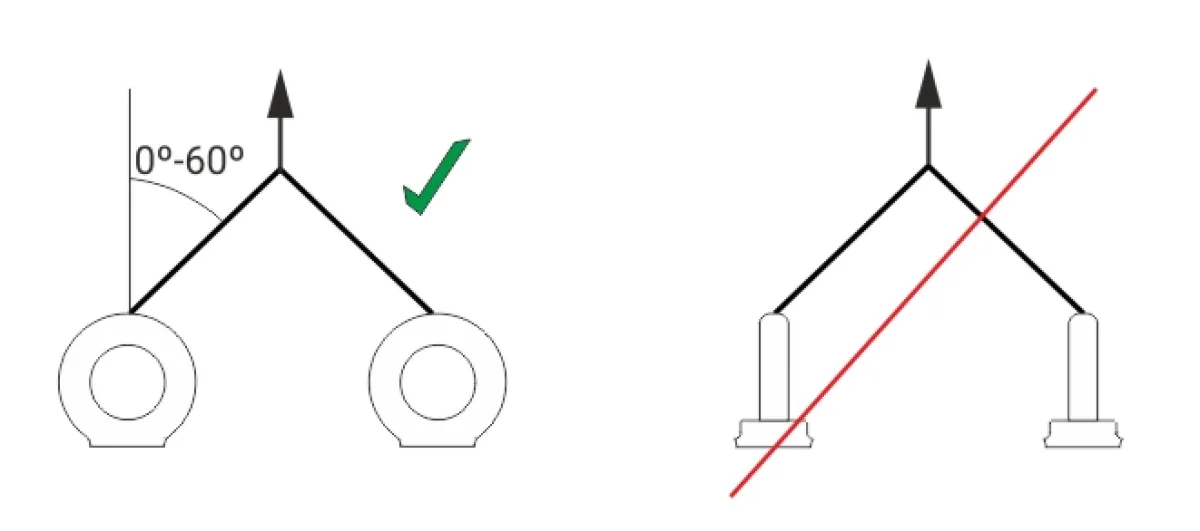

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-20 ºC alatt	nem használható
-20 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +250 ºC	80%
+250 ºC - +350 ºC	75%
+350 ºC felett	nem használható
