DIN 582 csavarozható gyűrűsanya

A DIN 582 szabvány szerinti csavarozható gyűrűs anyák (gépészeti megnevezéssel belső menetes emelőszemek) a nehézipari gyártás, a gépszerelés és a logisztikai rögzítéstechnika alapvető fontosságú, minősített komponensei. Ezt a szigorúan ellenőrzött termékcsaládot kifejezetten rögzített tőcsavarral, menetes szárakkal vagy fix csapokkal ellátott gépvázak, transzformátorok, kapcsolószekrények és nehéz szerszámtestek biztonságos emelési pontjainak kiépítéséhez fejlesztették ki. A süllyesztékben kovácsolt, 6-os szilárdsági osztályú szénacélból készülő, horganyzott felületű test masszív felfekvő vállal rendelkezik, amely síkban záródva biztosítja az optimális feszültségeloszlást. A merev acélkötelekkel, láncokkal vagy lágy textilhevederekkel történő összekapcsolásnál ez a konstrukció nyújtja a legmegbízhatóbb és legelterjedtebb belső menetes csatlakozást az iparban.

• Csavarozható emelőszem (gyűrűs anya)
• 6-os szilárdsági osztály
• Metrikus belső menet
• Horganyzott felület
• Relatív pontos mérettartás
• 6:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel,
• MSZ EN 10204- 2.2 minőségi tanúsítvány

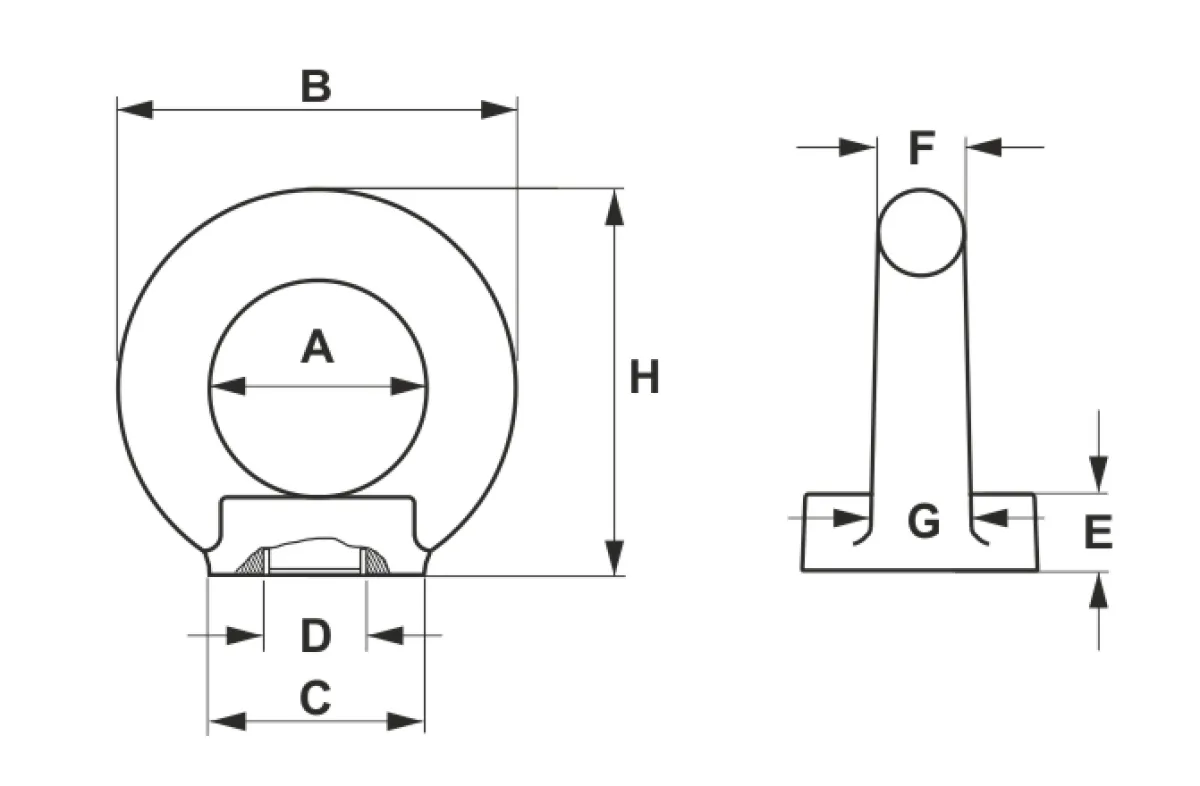

DIN 582 típusú emelőszem méretei

CIkkszám	Teherbírás (t)	D (mm)	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	G (mm)	H (mm)	Saját tömeg (kg)
174Z06	0.075	M6	20	36	20	8.5	8	10	36	0.06
174Z08	0.14	M8	20	36	20	8.5	8	10	36	0.06
174Z10	0.23	M10	25	45	25	10	10	12	45	0.1
174Z12	0.34	M12	30	54	30	11	12	14	53	0.17
174Z14	0.49	M14	30	50	30	11	12	14	53	0.15
174Z16	0.7	M16	35	63	35	13	14	16	62	0.26
174Z18	0.85	M18	35	63	35	13	14	16	62	0.24
174Z20	1.2	M20	40	72	40	16	16	19	71	0.41
174Z22	1.4	M22	40	72	40	16	16	19	71	0.36
174Z24	1.8	M24	50	90	50	20	20	24	90	0.75
174Z27	2.1	M27	54	98	62	22	22	26	99	0.8
174Z30	3.2	M30	60	108	65	25	24	28	109	1.4
174Z33	3.2	M33	60	108	65	25	24	28	109	1.27
174Z36	4.6	M36	70	126	75	30	28	32	128	2.03
174Z39	4.6	M39	80	144	85	35	32	38	147	3.2
174Z42	6.3	M42	80	144	85	35	32	38	147	3.05
174Z45	6.3	M45	90	166	100	40	38	46	168	5

DIN 582 típusú emelőszem terlhetősége (t) - WLL

Cikkszám
174Z06	0.075	0.055	0.038
174Z08	0.14	0.1	0.07
174Z10	0.23	0.17	0.115
174Z12	0.34	0.24	0.17
174Z14	0.49	0.35	0.245
174Z16	0.7	0.5	0.35
174Z18	0.85	0.6	0.425
174Z20	1.2	0.86	0.6
174Z22	1.4	1	0.7
174Z24	1.8	0.129	0.9
174Z27	2.1	1.5	1.05
174Z30	3.2	2.3	1.6
174Z33	3.2	2.3	1.6
174Z36	4.6	3.3	2.3
174Z39	4.6	3.3	2.3
174Z42	6.3	4.5	3.15
174Z45	6.3	4.5	3.15

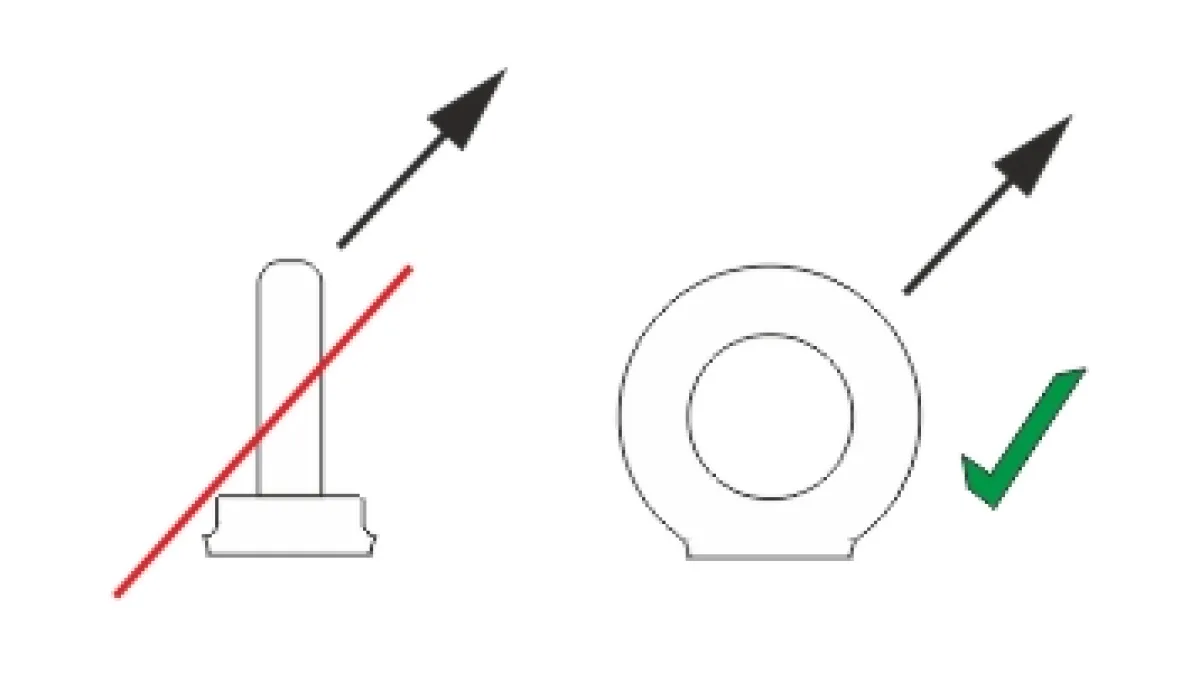

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-20 ºC alatt	nem használható
-20 ºC - +200 ºC	100%
+200 ºC felett	nem használható
