Emelőszem – TAPG kétcsavaros rögzítésű, fix talpú és 120°-ban billenthető kivitel

A TAPG típusú kétcsavaros rögzítésű, fix talpú és billenthető nagyszilárdságú emelőszemek (gépészeti megnevezéssel fix talpas, csuklós emelési pontok) a nehézgépgyártás, az öntödei iparágak és a robusztus nehézipari anyagmozgatások megbízható rögzítőkomponensei. Ezt a speciális, két darab hatlapfejű metrikus csavarral (M20–M27) rögzíthető, Grade 80-as (8-as osztályú) termékcsaládot kifejezetten olyan nagy igénybevételű emelési feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, présszerszámok vagy idomok mozgatása közben a rögzítési pontnak fixen, elfordulásmentesen kell állnia a fogadó felületen, miközben az emelőfülnek feszülésmentesen kell követnie a függesztékágak dőlésszögét (120°). A süllyesztékben kovácsolt, edzett és nemesített ötvözött acélból készülő, piros porszórt emelőfül és a kétpontos masszív rögzítés kombinációja kiemelkedő nyíróellenállást szavatol a ferde és oldalirányú húzásoknál is. Nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a kétcsavaros konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú emelőszem
• 8-as szilárdsági osztály
• Metrikus menet, két hatlapfejű csavarral rögzíthető
• Fix felfogatás,120º -ban billenthető szemmel
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

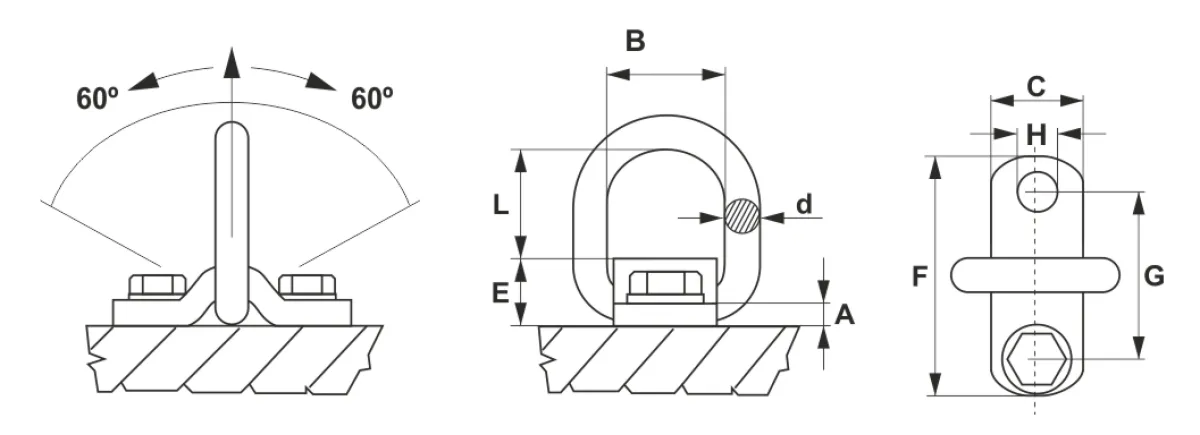

JDT TAPG emelőszem mérettáblázata

Cikkszám	Teherbírás (t)	Menet ØxHossz (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	L (mm)	Saját tömeg (kg)
0380503300	M20x45	4,75	12	56	50	18	34	130	90	21	51	1,43
0380505300	M24x55	8	15	67	60	22	42	160	110	25	63	2,58
0380508300	M27x65	12	20	80	70	26	55	190	130	28	67	4,38

JDT TAPG emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
0380503300	4,75	9,3	4,25	3,15	6,7	4,75
0380505300	8	16	7,5	5,3	11,2	8
0380508300	12	24	11,2	8	17	11,8

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
+300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
