Emelőszem – 8-211L hosszú menetes, forgatható és 90°-ban billenthető kengyeles kivitel

A Yoke® 8-211L típusú hosszú menetes, forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőkengyelek) a modern nehézgépgyártás, az autóipari szerszámtervezés és a bonyolult dőlésszögű ipari rögzítéstechnika prémium kategóriás komponensei. Ezt a professzionális Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan összetett emelési és anyagmozgatási feladatokhoz fejlesztették ki, ahol az extra hosszú metrikus menetes csap (M8–M48) révén mélyebb menetfuratokban, átmenő furatos rögzítéseknél vagy vastag szigetelő- és távtartó rétegeken keresztül kell biztonságos kötést kiépíteni. A nemesített ötvözött acélból készülő, piros porszórt emelőkengyel és a precíziós csapágyazású csavar kombinációja akadálytalan, 360 fokos elfordulást és feszülésmentes, 90 fokos dőlést szavatol a ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez az extra hosszú szárú konstrukció nyújtja a legrugalmasabban alkalmazható csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• Hosszú metrikus menet, kiváló csapágyazás
• 360º-ban forgatható, 90°-ban billenthető
• Festett, lakkozott felület
• Pontos mérettartás
• 5:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

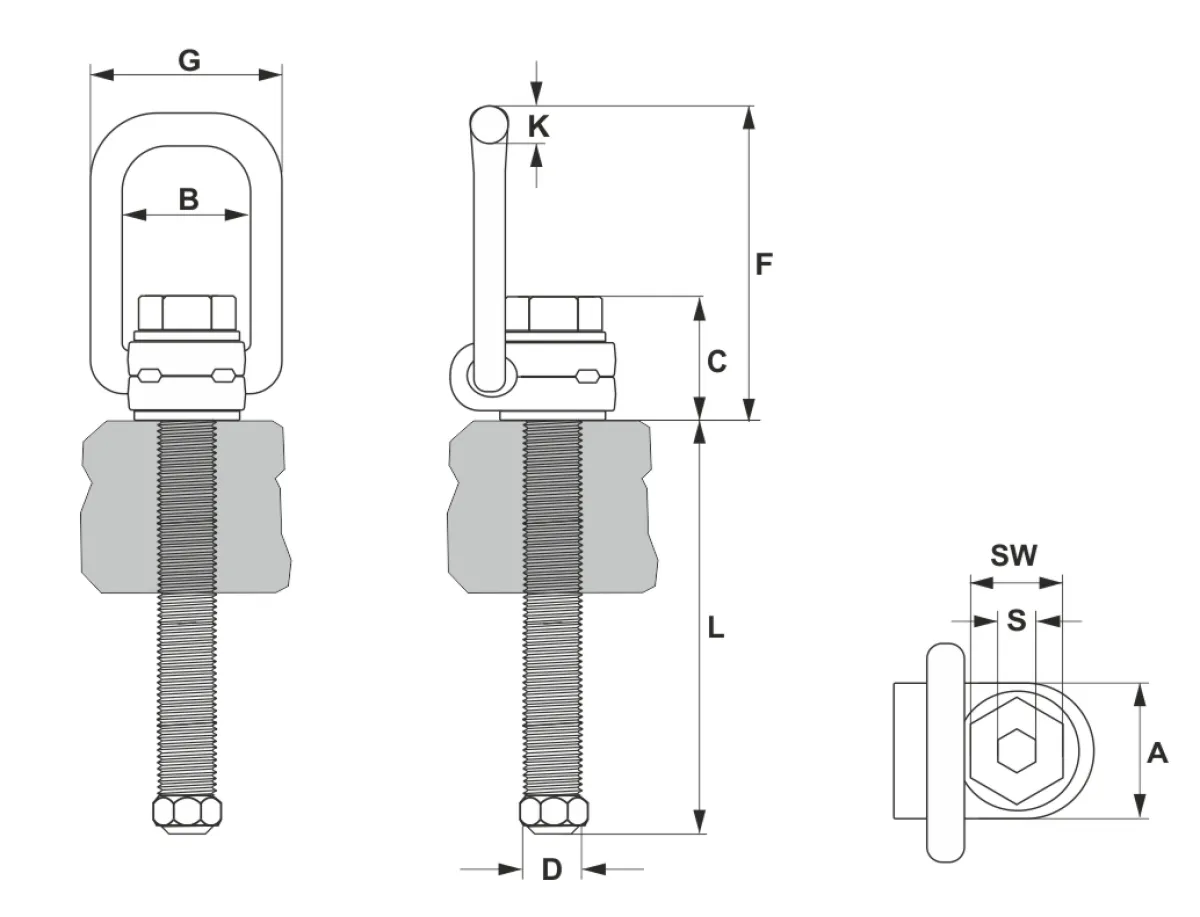

8-211 típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	K (mm)	F (mm)	G (mm)	S (mm)	SW (mm)	Saját tömeg (kg)
8-211-003-105L	0.3	M8(1,25)x76	30	35	35	10	85	55	6	13	0.3
8-211-006-125L	0.63	M10(1,5)x96	30	35	36	10	85	55	6	17	0.4
8-211-010-150L	1	M12(1,75)x114	33	37	44	14	98	57	8	19	0.6
8-211-015-185L	1.5	M16(2)x149	33	37	46	14	98	57	10	24	0.7
8-211-025-230L	2.5	M20(2,5)x186	50	54	57	17	140	82	12	30	1.7
8-211-040-265L	4	M24(3)x221	50	54	59	17	140	82	14	36	2.1
8-211-050-340L	5	M30(3,5)x278	60	65	81	23	170	99	17	46	4.3
8-211-080-300L	8	M36(4)x222	77	85	101	27	225	124	22	55	7.3
8-211-100-350L	10	M42(4,5)x272	77	85	101	27	225	124	22	55	8.7
8-211-150-350L	15	M42(4,5)x264	77	85	101	27	225	124	22	55	13.1
8-211-200-385L	20	M48(5)x295	77	85	101	27	225	124	22	55	15.2

8-211L típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
8-211-003-105L	0,3	0,6	0,3	0,6	0,42	0,3	0,63	0,45
8-211-006-125L	0,63	1,26	0,63	1,26	0,88	0,63	1,32	0,95
8-211-010-150L	1	2	1	2	1,4	1	2,1	1,5
8-211-015-185L	1,5	3	1,5	3	2,1	1,5	3,1	2,2
8-211-025-230L	2,5	5	2,5	5	3,5	2,5	5,2	3,7
8-211-040-265L	4	8	4	8	5,6	4	8,4	6
8-211-050-340L	5	10	5	10	7	5	10,5	7,5
8-211-080-300L	8	16	8	16	11,2	8	16,8	12
8-211-100-350L	10	20	10	20	14	10	21	15
8-211-150-350L	15	30	15	30	21	15	31,5	22,5
8-211-200-385L	20	40	20	40	28	20	42	30

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem erhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +350 ºC	75%
+350 ºC felett	nem használható
