Emelőszem – FP Flatpoint csapágyazott, 360°-ban forgatható és 110°-ban billenthető kivitel

A JDT® Flatpoint FP típusú forgatható és billenthető nagyszilárdságú kengyeles emelőszemek a modern nehézgépgyártás, az autóipari présszerszám-tervezés és a monumentális ipari anyagmozgatások prémium kategóriás rögzítőkomponensei. Ezt a rendkívül robusztus, a német JDT® (J.D. Theile) által gyártott Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan összetett emelési feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, szerkezetek vagy présszerszámok mozgatása, megfordítása közben a rögzítési pontnak szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie az emelésből adódó dőlésszöget (110°). A nemesített ötvözött acélból készülő, piros porszórt emelőkengyel és a precíziós csapágyazású metrikus hatlapfejű csavar kombinációja akadálytalan elfordulást szavatol a ferde és oldalirányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a professzionális kettős tengelyű konstrukció nyújtja a legbiztonságosabb és legdinamikusabb csatlakozást az iparban.

• Nagyszilárdságú emelőszem
• 10-es szilárdsági osztály
• Metrikus menet, kiváló csapágyazás
• Hatlapfejű csavarral rögzíthető
• 360º-ban forgatható, 110º-ban billenthető
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített, gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

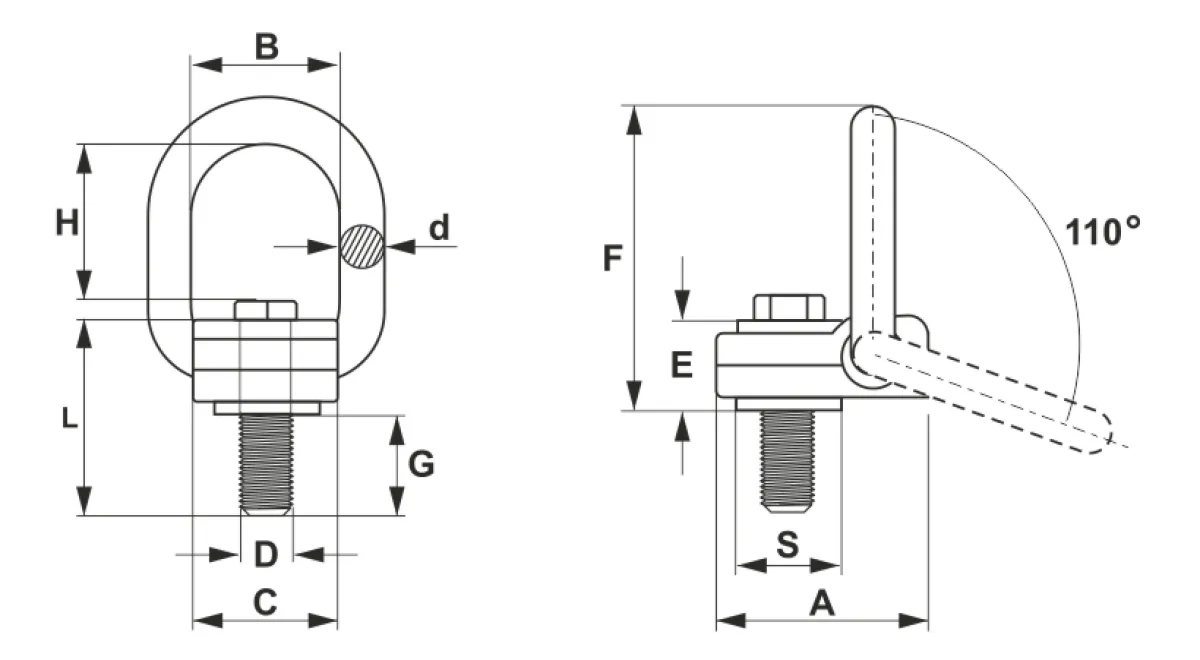

FP típusú emelőszem méretei

Cikkszám	Menet ØxHossz (mm)	Teherbírás (t)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	L (mm)	Ø (mm)	Saját tömeg (kg)
0381100000	M10x40	0,7	69	50	48	13	28	100	12	52	34	0,71
0381101000	M12x45	1,25	69	50	48	13	28	100	17	51	34	0,73
0381101500	M16x55	2,12	69	50	48	13	28	100	27	49	34	0,77
0381102100	M20x70	3,55	69	50	48	13	33	103	37	44	41	0,92
0381104200	M24x80	4	69	50	48	13	34	103	46	40	41	1,05
0381104000	M24x80	5,6	104	76	72	18	39	147	41	74	58	2,5
0381105000	M27x90	7,1	104	76	72	18	39	147	51	72	58	2,63
0381106000	M30x90	8	104	76	72	18	39	147	51	70	58	2,74
0381108000	M36x100	8	104	76	72	18	43	147	57	62	58	3,15
0381110000	M42x110	15	160	107	99	34,5	65,5	236	44,5	110	90	10,4
0381115000	M48x120	20	160	107	99	34,5	65,5	236	54,4	106	90	11,0

FP típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
0381100000	0,5	1	0,7	1,4	0,7	0,5	1	0,7
0381101000	0,8	1,6	1,25	2,5	1,12	0,8	1,6	1,12
0381101500	1,5	3	2,12	4	2	1,5	3,15	2,24
0381102100	2,5	5	3,55	7,1	3,35	2,5	5	3,75
081104200	4	8	4	8	5,6	4	8	6
0381104000	4	8	5,6	11,2	5,6	4	8	6
0381105000	5,3	10,6	7,1	14	7,1	5,3	11,2	8
0381106000	6	12	8	16	8	6	12,5	9
0381108000	8	16	8	16	11,2	8	16,8	12
0381110000	10	20	15	30	14	10	21,2	15
0381115000	15	30	20	40	21,2	15	31,5	22,4

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
