Emelőszem – DSS csapágyazott, 360°-ban forgatható és 180°-ban billenthető kivitel

A Codipro® DSS típusú forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőkengyelek) a nehézgépgyártás, a kohászati berendezések és a monumentális ipari anyagmozgatások csúcskategóriás rögzítőkomponensei. Ezt a nehézipari Grade 100-as (10-es osztályú) termékcsaládot kifejezetten az extrém súlyú szerszámtestek, nehéz gépvázak és nagyméretű öntvények biztonságos emelési pontjainak kiépítéséhez fejlesztették ki, ahol a teher mozgatása, megfordítása vagy átfordítása közben a rögzítésnek szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő, korrózióálló felületvédelemmel ellátott masszív kengyel és a precíziós csapágyazású metrikus csavar kombinációja akadálytalan elfordulást szavatol a legdurvább ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy nagy teherbírású textilhevederekkel történő megfogásoknál ez a professzionális kettős tengelyű konstrukció nyújtja a legbiztonságosabb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

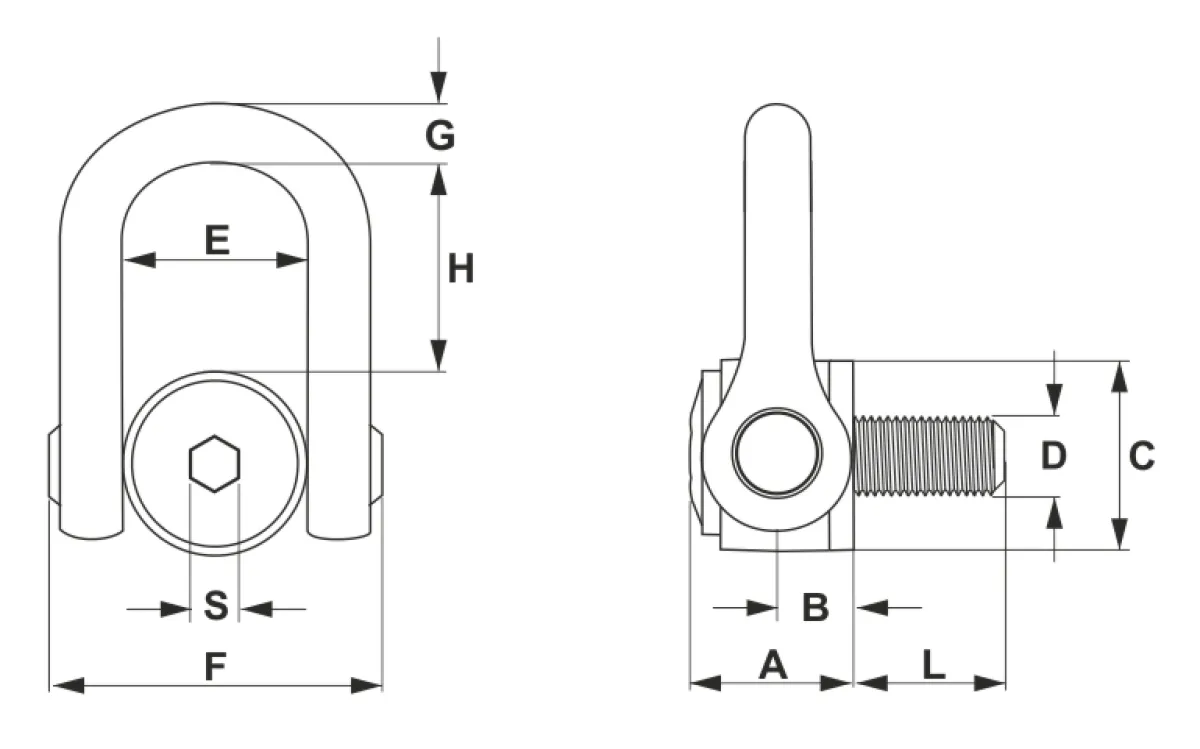

DSS típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	S (mm)	A (mm)	B (mm)	C (mm)	H (mm)	E (mm)	F (mm)	G (mm)	Saját tömeg (kg)
DSS M 24 UP	5,5	M24(3)x36	19	61	31	70	98	73	149	33	5,4
DSS M 30 UP	8,5	M30(3,5)x45	19	61	31	70	98	73	149	33	5,5
DSS M 33 UP	10,5	M33(3,5)x50	19	61	31	70	98	73	149	33	5,5
DSS M 36 UP	12	M36(4)x54	19	61	31	70	98	73	149	33	5,5
DSS M 36x3 UP	12	M36(3)x54	19	61	31	70	98	73	149	33	5,5
DSS M 39 UP	14	M39(4)x58	19	61	31	70	98	73	149	33	5,7
DSS M 42 UP	15	M42(4,5)x63	19	61	31	70	98	73	149	33	5,8
DSS M 42x3 UP	15	M42(3)x63	19	61	31	70	98	73	149	33	5,8
DSS M 45 UP	16	M45(4,5)x63	19	61	31	70	98	73	149	33	5,9
DSS M 48 UP	20	M48(5)x68	19	79	38	90	123	91	182	45	11,0
DSS M 48x3 UP	20	M48(3)x68	19	79	38	90	123	91	182	45	11,0
DSS M 52 UP	20	M52(5)x68	19	79	38	90	123	91	182	45	11,2
DSS M 56 UP	25	M56(5,5)x78	19	79	38	90	123	91	182	45	11,3
DSS M 56x4 UP	25	M56(4)x78	19	79	38	90	123	91	182	45	11,4
DSS M 64 UP	32,1	M64(6)x90	19	79	38	90	123	91	182	45	12,2
DSS M 64x4 UP	32,1	M64(4)x90	19	79	38	90	123	91	182	45	12,2

DSS típusú emelőszem terhelhetősége (t) -  WLL

Cikkszám
DSS M24 UP	9	18	5,5	11	7,7	5,5	11,5	5,5
DSS M 30UP	14	28	8,5	17	11,9	8,5	17,85	8,5
DSS M 33 UP	14,5	29	10,5	21	14,6	10,5	22,05	10,5
DSS M 36 UP	15	30	12	24	16,8	12	25,2	12
DSS M 36x3 UP	15	30	12	24	16,8	12	25,2	12
DSS M 39 UP	17	34	14	28	19,6	14	29,4	14
DSS M42 UP	15,5	31	15	30	21	15	31,5	15
DSS M 42x3 UP	15,5	31	15	30	21	15	31,5	15
DSS M 45 UP	15	30	16	32	22,4	16	33,6	16
DSS M 48 UP	22	44	20	40	28	20	42	20
DSS M 48x3 UP	22	44	20	40	28	20	42	20
DSS M 52 UP	23	46	20	40	28	20	42	20
DSS M 56 UP	25	50	25	50	35	25	52,5	25
DSS M 56x4 UP	25	50	25	50	35	25	52,5	25
DSS M 64 UP	32,1	64,2	32,1	64,2	44,94	32,1	67,41	32,1
DSS M 64x4 UP	32,1	64,2	32,1	64,2	44,94	32,1	67,41	32,1

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - 0 ºC	80%
0 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
+300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
