Emelőszem – 8-211 forgatható és 90°-ban billenthető kengyeles kivitel

A Yoke® 8-211 típusú forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőkengyelek) a modern nehézgépgyártás, az autóipari szerszámtervezés és a bonyolult dőlésszögű ipari anyagmozgatások prémium kategóriás rögzítőkomponensei. Ezt a professzionális Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan összetett emelési feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, szerkezetek vagy présszerszámok mozgatása közben a rögzítési pontnak szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie az emelésből adódó dőlésszöget (90°). A nemesített ötvözött acélból készülő, piros porszórt emelőkengyel és a precíziós csapágyazású metrikus imbuszcsavar kombinációja akadálytalan elfordulást szavatol a ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a kengyeles konstrukció nyújtja a legbiztonságosabb és legdinamikusabb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• Metrikus menet, kiváló csapágyazás
• 360º-ban forgatható, 90°-ban billenthető
• Festett, lakkozott felület
• Pontos mérettartás
• 5:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

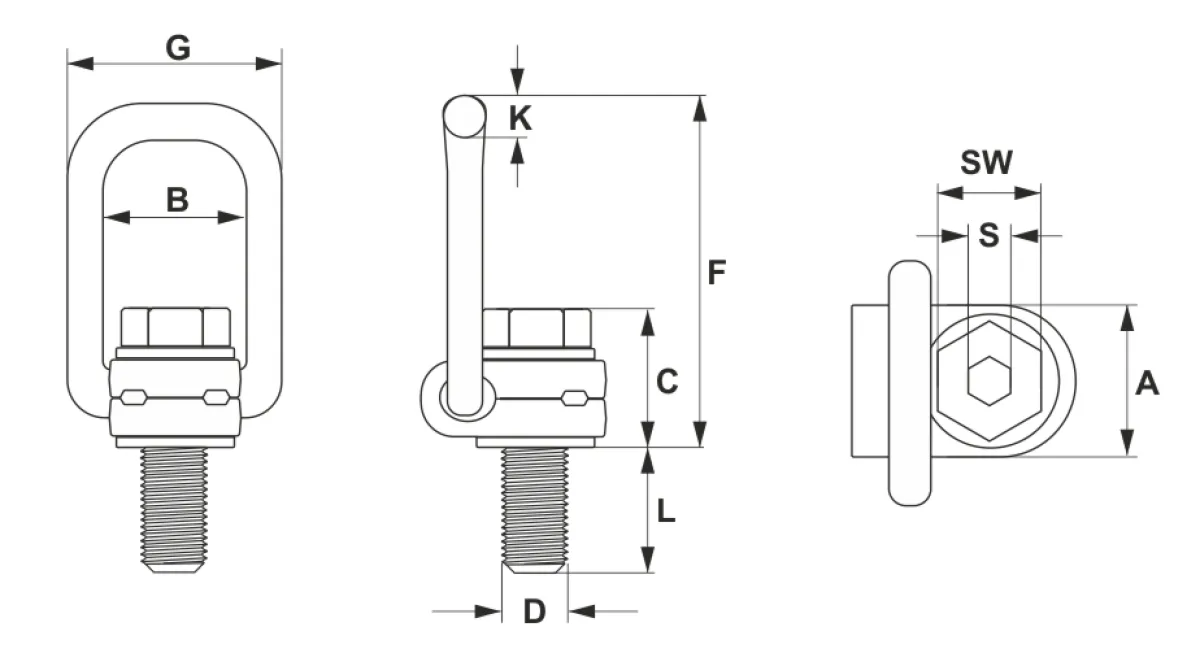

8-211 típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	K (mm)	F (mm)	G (mm)	S (mm)	SW (mm)	Saját tömeg (kg)
8-211-003	0,3	M8(1,25)x11	30	35	35	10	85	55	6	13	0,2
8-211-006	0,63	M10(1,5)x16	30	35	36	10	85	55	6	17	0,3
8-211-010	1	M12(1,75)x18	33	37	44	14	98	57	8	19	0,5
8-211-012	1,2	M14(2)x21	33	37	45	14	98	87	10	22	0,5
8-211-015	1,5	M16(2)x21	33	37	46	14	98	57	10	24	0,5
8-211-020	2	M18(2)x26	50	54	57	17	140	82	12	30	1,3
8-211-025	2,5	M20(2,5)x30	50	54	57	17	140	82	12	30	1,3
8-211-040	4	M24(3)x36	50	54	59	17	140	82	14	36	1,4
8-211-042	4	M27(3)x38	60	65	79	23	170	99	17	41	2,8
8-211-050	5	M30(3,5)x48	60	65	81	23	170	99	17	46	3,1
8-211-070	7	M36(4)x54	60	65	88	23	170	99	22	55	3,3
8-211-080	8	M36(4)x62	77	85	101	27	225	124	22	55	5,8
8-211-100	10	M42(4,5)x72	77	85	104	27	225	124	24	65	6,3
8-211-150	15	M42(4,5)x63	95	104	112	36	256	158	24	65	10,8
8-211-200	20	M48(5)x73	95	104	120	36	259	158	27	75	11,6

8-211 típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
8-211-003	0,3	0,6	0,3	0,6	0,42	0,3	0,63	0,45
8-211-006	0,63	1,26	0,63	1,26	0,88	0,63	1,32	0,95
8-211-010	1	2	1	2	1,4	1	2,1	1,5
8-2110-12	1,2	2,4	1,2	2,4	1,7	1,2	2,5	1,8
8-211-015	1,5	3	1,5	3	2,1	1,5	3,1	2,2
8-211-020	2	4	2	4	2,8	2	4,2	3
8-211-025	2,5	5	2,5	5	3,5	2,5	5,2	3,7
8-211-040	4	8	4	8	5,6	4	8,4	6
8-211-042	4	8	4	8	5,6	4	8,4	6
8-211-050	5	10	5	10	7	5	10,5	7,5
8-211-070	7	14	7	14	9,8	7	14,7	10,5
8-211-080	8	16	8	16	11,2	8	16,8	12
8-211-100	10	20	10	20	14	10	21	15
8-211-150	15	30	15	30	21	15	31,5	22,5
8-211-200	20	40	20	40	28	20	42	30

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +350 ºC	75%
+350 ºC felett	nem használható
