A THEIPA TP-F típusú belső menetes, forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós belső menetes emelőanyák) a nehézgépgyártás, az autóipari szerszámtervezés és a precíziós ipari rögzítéstechnika prémium kategóriás komponensei. Ezt a kiváló terhelhetőségű, a német JDT® (J.D. Theile) által gyártott Grade 100-as (10-es osztályú) termékcsaládot kifejezetten rögzített tőcsavarokkal, kiálló menetes szárakkal vagy fix csapokkal ellátott nehéz gépvázak és szerszámtestek biztonságos emelési pontjainak kiépítéséhez fejlesztették ki, ahol a teher mozgatása, megfordítása vagy átfordítása közben a rögzítésnek szabadon kell forognia a saját tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő masszív kengyel és a beépített golyóscsapágyazású belső hüvelyes szerkezet akadálytalan elfordulást szavatol a legdurvább ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy nagy teherhordó textilhevederekkel történő megfogásoknál ez a belső menetes, kéttengelyű konstrukció nyújtja a legbiztonságosabb csatlakozást az iparban.
| Cikkszám |

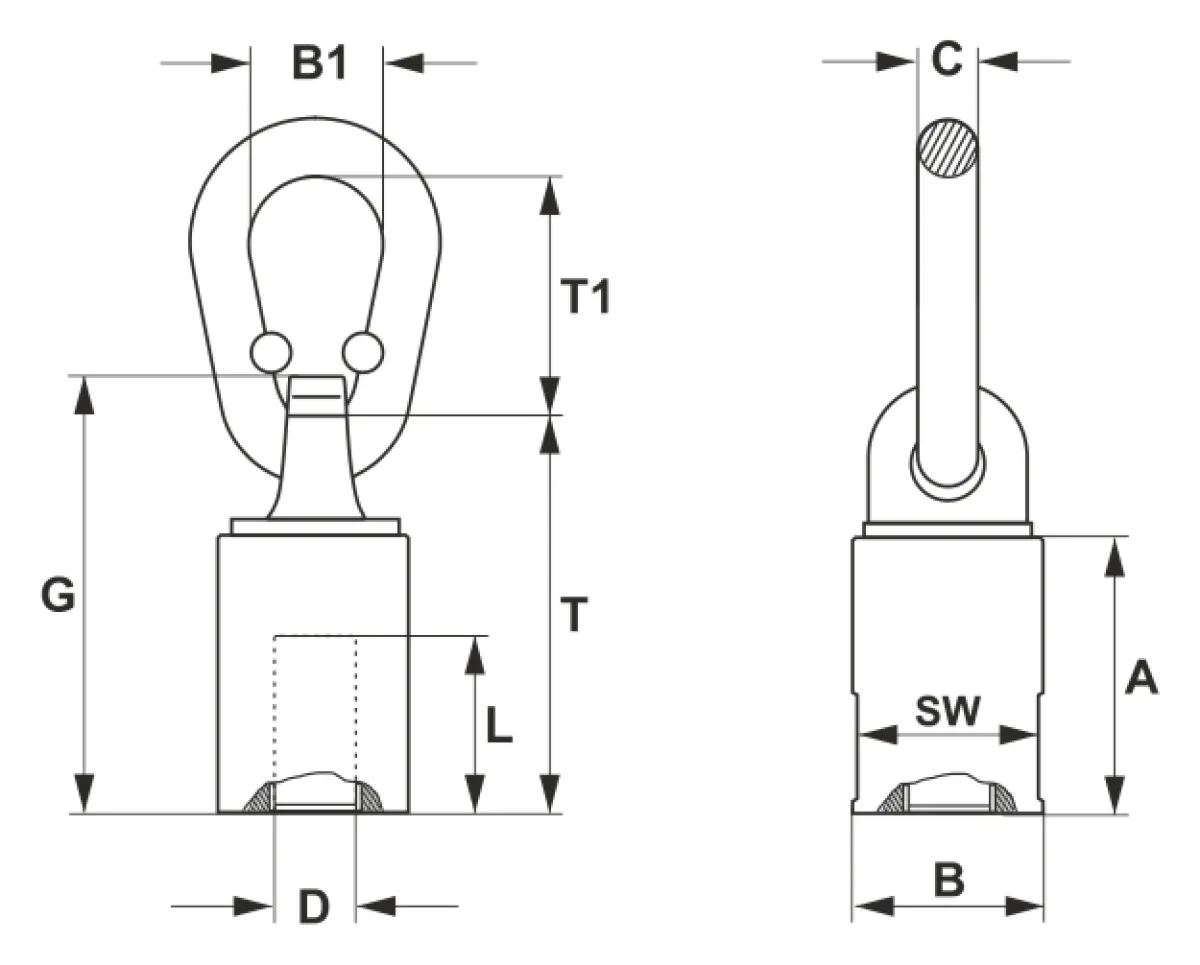

Menet ØxHossz (mm) |
Teherbírás (t) |
A (mm) |
B (mm) |
G (mm) |
SW (mm) |
T (mm) |
Ø (mm) |
T1 (mm) |
B1 (mm) |
Saját tömeg (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0381800000 | M12(1,75)x15 | 0,5 | 45 | 36,5 | 73 | 34 | 66 | 13 | 55 | 32 | 0,61 |
| 0381801000 | M16(2)x20 | 1 | 52 | 36,5 | 80 | 34 | 73 | 13 | 55 | 32 | 0,65 |
| 0381802000 | M20(2,5)x25 | 1,7 | 66 | 52 | 106 | 46 | 95 | 16 | 70 | 34 | 1,5 |
| 0381804000 | M24(3)x30 | 2,1 | 80 | 57 | 120 | 50 | 108 | 18 | 85 | 45 | 2,12 |
| 0381806000 | M30(3,5)x40 | 3,2 | 94 | 70 | 148 | 65 | 131 | 20 | 85 | 45 | 3,7 |
| 0381808000 | M36(4)x45 | 5 | 107 | 80 | 164 | 75 | 145 | 23 | 115 | 60 | 5,75 |
| Cikkszám |
 |
 |
|
 |
 |
 |
 |
 |
|---|---|---|---|---|---|---|---|---|
| 0381800000 | 1,4 | 2,8 | 0,5 | 2 | 0,7 | 0,5 | 1 | 0,75 |
| 0381801000 | 2,8 | 5,6 | 1 | 2 | 1,4 | 1 | 2,12 | 1,5 |
| 0381802000 | 5 | 10 | 1,7 | 3,4 | 2,4 | 1,7 | 3,55 | 2,5 |
| 0381804000 | 8 | 16 | 2,1 | 4,2 | 2,8 | 2,1 | 4,25 | 3,15 |
| 0381806000 | 12 | 24 | 3,2 | 6,4 | 4,25 | 3,15 | 6,7 | 4,75 |
| 0381808000 | 15 | 30 | 5 | 10 | 6,7 | 5 | 10 | 7,5 |
Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!
| -40 ºC alatt | nem használható |
| -40 ºC - +200 ºC |
100% |
| +200 ºC - +300 ºC | 90% |
| 300 ºC - +400 ºC | 75% |
| +400 ºC felett | nem használható |
