Emelőszem – FE DSS csapágyazott, 360°-ban forgatható és 180°-ban billenthető belső menetes kivitel

A Codipro® FE DSS típusú belső menetes, forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós belső menetes emelőanyák) a nehézgépgyártás, az automatizált szerelősorok és a monumentális nehézipari anyagmozgatások csúcskategóriás rögzítőkomponensei. A prémium kategóriás, Grade 100-as (10-es osztályú) termékcsaládot kifejezetten rögzített tőcsavarokkal, kiálló menetes szárakkal vagy fix csapokkal ellátott nehéz gépvázak és nagyméretű szerszámtestek biztonságos emelési pontjainak kiépítéséhez fejlesztették ki, ahol a teher mozgatása, megfordítása vagy átfordítása közben a rögzítésnek szabadon kell forognia a saját tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő masszív kengyel és a beépített golyóscsapágyazású belső hüvelyes szerkezet akadálytalan elfordulást szavatol a legdurvább ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy nagy teherhordó textilhevederekkel történő megfogásoknál ez a belső menetes, kéttengelyű konstrukció nyújtja a legbiztonságosabb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus belső menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

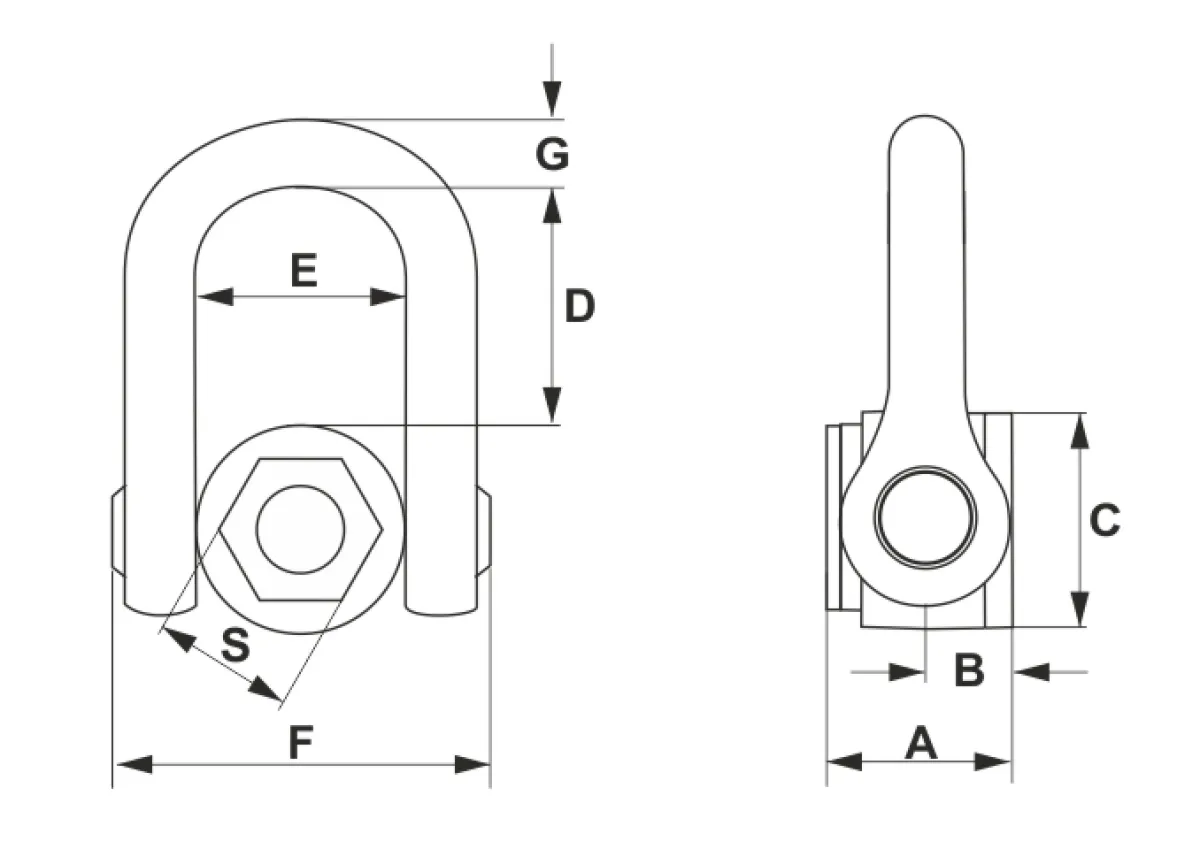

FE DSS típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	S (mm)	A (mm)	B (mm)	C (mm)	H (mm)	E (mm)	F (mm)	G (mm)	Saját tömeg (kg)
FE.DSS M 24 UP	5,5	M24(3)x66	50	66	31	70	98	73	149	33	5,8
FE.DSS M 27 UP	6,5	M27(3)x66	50	66	31	70	98	73	149	33	5,8
FE.DSS M 30 UP	8,5	M30(3,5)x66	50	66	31	70	98	73	149	33	5,8
FE.DSS M 33 UP	10,5	M33(3,5)x66	50	66	31	70	98	73	149	33	5,8
FE.DSS M 36 UP	12	M36(4)x66	50	66	31	70	98	73	149	33	5,8
FE.DSS M 39 UP	14	M39(4)x89	60	89	38	95	123	91	182	45	12,0
FE.DSS M 42 UP	15	M42(4,5)x89	60	89	36	95	123	91	182	45	12,0
FE.DSS M 45 UP	16	M45(4,5)x89	60	89	36	95	123	91	182	45	12,0
FE.DSS M 48 UP	20	M48(5)x89	60	89	36	95	123	91	182	45	12,0
FE.DSS M 52 UP	20	M52(5)x89	60	89	36	95	123	91	182	45	12,0

FE DSS típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
FE.DSS M 24 UP	9	18	5,5	11	7,7	5,5	11,5	5,5
FE.DSS M 27 UP	10	20	6,5	13	9,1	6,5	13,65	6,5
FE.DSS M 30 UP	12	24	8,5	17	11,9	8,5	17,85	8,5
FE.DSS M 33 UP	14,5	29	10,5	21	14,6	10,5	22,05	10,5
FE.DSS M 36 UP	15	30	12	24	16,8	12	25,2	12
FE.DSS M 39 UP	17	34	14	28	19,6	14	29,4	14
FE.DSS M 42 UP	19	38	15	30	21	15	31,5	15
FE.DSS M 45 UP	15	30	16	32	22,4	16	33,6	16
FE.DSS M 48 UP	22	44	20	40	28	20	42	20
FE.DSS M 52 UP	23	46	20	40	28	20	42	20

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - 0 ºC	80%
0 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
+300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
