Emelőszem – FE DSR csapágyazott, 360°-ban forgatható és 180°-ban billenthető belső menetes kivitel

A Codipro® FE DSR típusú belső menetes, forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós belső menetes emelőanyák) a nehézgépgyártás, a precíziós szerszámtervezés és az automatizált szerelősorok prémium kategóriás rögzítőkomponensei. Ezt a finom méretlépcsőjű, a luxemburgi Codipro® által gyártott Grade 100-as (10-es osztályú) termékcsaládot kifejezetten fix tőcsavarokkal, kiálló menetes szárakkal vagy rögzített csapokkal ellátott gépvázak és szerszámtestek biztonságos emelési pontjainak kiépítéséhez fejlesztették ki, ahol a teher mozgatása, megfordítása vagy átfordítása közben a rögzítésnek szabadon kell forognia a saját tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő, korrózióálló felületvédelemmel ellátott kengyel és a beépített golyóscsapágyazású belső hüvelyes szerkezet akadálytalan elfordulást szavatol a legdurvább ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a belső menetes, kéttengelyű konstrukció nyújtja a legbiztonságosabb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus belső menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

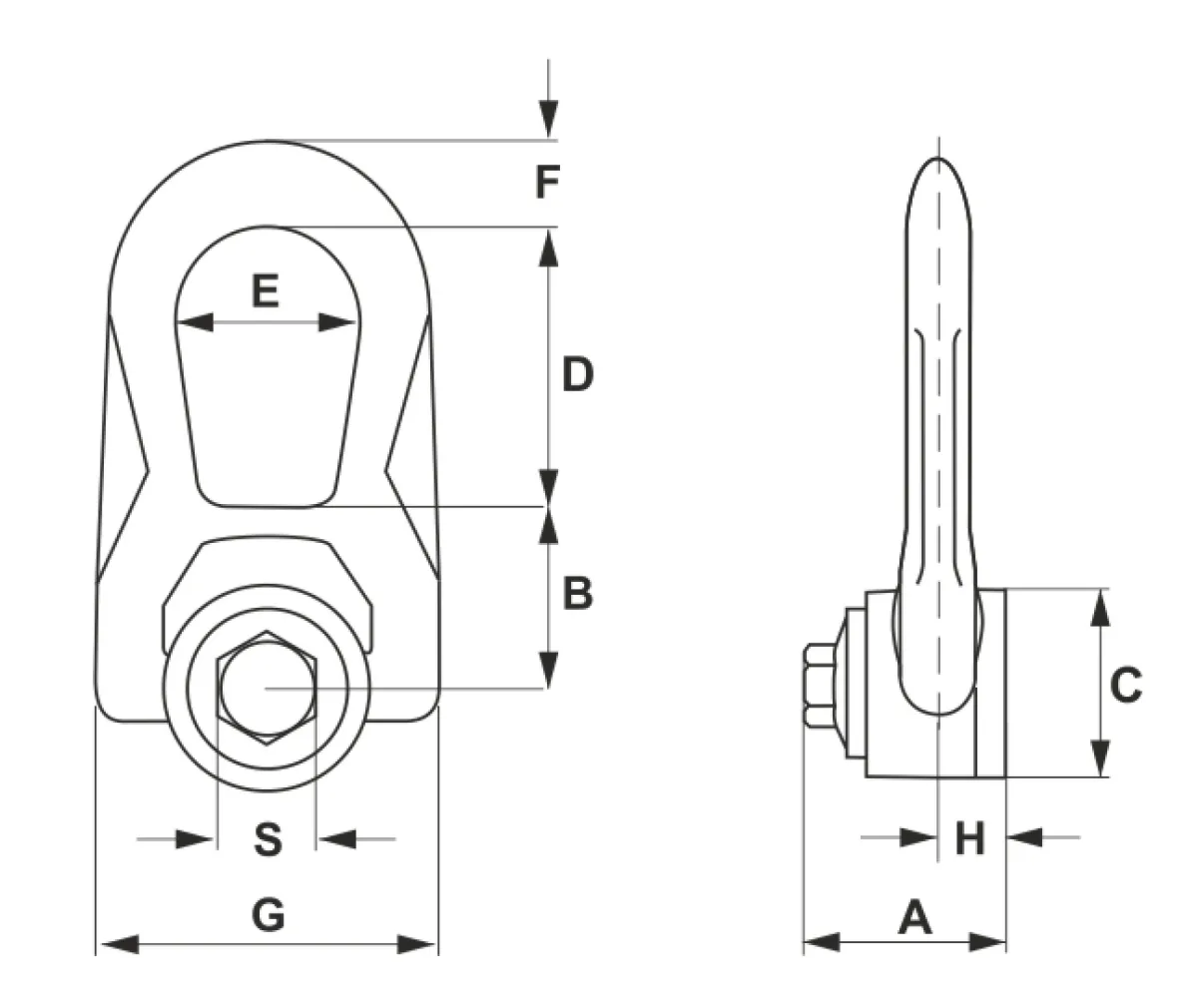

FE DSR típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (A=L) (mm)	S (mm)	A (mm)	B (mm)	C (mm)	K (mm)	E (mm)	F (mm)	FG (mm)	H (mm)	Saját tömeg (kg)
FE.DSR M 8 UP	0,5	M8(1,25)x45	20	45	40	45	53	38	17	76	13	0,9
FE.DSR M 10 UP	0,9	M10(1,5)x45	20	45	40	45	53	38	17	76	13	0,9
FE.DSR M 12 UP	1,3	M12(1,75)x45	20	45	40	45	53	38	17	76	13	0,9
FE.DSR M 14 UP	1,8	M14(2)x45	20	45	40	45	53	38	17	76	13	0,9
FE.DSR M 16 UP	2,3	M16(2)x45	20	45	40	45	53	38	17	76	13	0,9
FE.DSR M 18 UP	2,3	M18(2,5)x62	24	62	55	60	83	55	25	115	19	2,6
FE.DSR M 20 UP	2,5	M20(2,5)x62	24	62	55	60	83	55	25	115	19	2,6
FE.DSR M 22 UP	4,5	M22(2,5)x62	24	62	55	60	83	55	25	115	19	2,6

FE DSR típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
FE.DSR M 8 UP	1	2	0,5	1	0,7	0,5	1,05	0,5
FE.DSR M 10 UP	1,5	3	0,9	1,8	1,26	0,9	1,89	0,9
FE.DSR M 12 UP	1,5	3	1,3	2,6	1,82	1,3	2,73	1,3
FE.DSR M 14 UP	2,6	5,2	1,8	3,6	2,52	1,8	3,78	1,8
FE.DSR M 16 UP	2,8	5,6	2,3	4,6	3,22	2,3	4,83	2,3
FE.DSR M 18 UP	2,5	5	2,3	4,6	3,22	2,3	4,83	2,3
FE.DSR M 20 UP	2,8	5,6	2,5	5	3,5	2,5	5,25	2,5
FE.DSR M 22 UP	6	12	4,5	9	6,3	4,5	9,45	4,5

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelősze terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - 0 ºC	80%
0 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
+300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
