Emelőszem – C 806X 90°-ban billenthető kengyeles kivitel

A C 806X típusú 90°-ban billenthető nagyszilárdságú emelőszemek a modern nehézgépgyártás, az autóipari szerszámtervezés és a bonyolult geometriájú ipari anyagmozgatások prémium kategóriás rögzítőelemei. Ezt a csúcsminőségű Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan emelési feladatokhoz fejlesztették ki, ahol a hagyományos, merev emelőcsavarok a ferde vagy oldalsó irányú húzás miatt veszélyes hajlítónyomatéknak lennének kitéve. A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő, porszórt felületvédelemmel ellátott kengyel 90 fokos tartományban képes elbillenni, így tökéletesen igazodik a függesztékágak dőlésszögéhez. Nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy textil körkötelekkel történő megfogásoknál ez a kengyeles konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• Metrikus menet
• 90°-ban billenthető szem
• Festett, lakkozott felület
• Pontos mérettartás
• 5:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

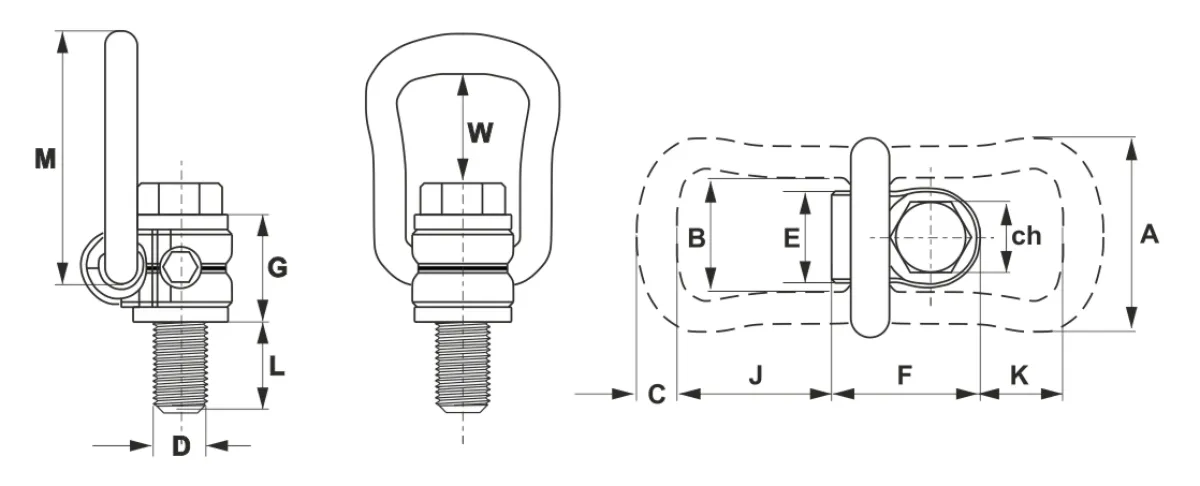

C 806X emelőszem mérettáblázata

Cikkszám	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	M (mm)	E (mm)	F (mm)	G (mm)	H (mm)	W (mm)	J (mm)	K (mm)	ch (mm)	Saját tömeg (kg)
C806X08	0,3	M8x15	57	34	10	78	24	41	30	26,5	43	51	35	13	0,275
C806X10	0,63	M10x15	57	34	10	78	24	41	30	26,5	43	51	35	13	0,29
C806X12	1	M12x23	66	38	13,5	85	30	50	36	33	40	52	28	19	0,50
C806X16	1,5	M16x24	66	38	13,5	85	30	50	36	33	38	52	28	24	0,51
C806X20	2,5	M20x31	87	55	16	111	48	68	44	42,5	54	71	38	30	1,25
C806X24	4	M24x37	87	55	16	111	48	68	44	42,5	51	71	36	36	1,30
C806X27	4	M27x37	109	68	22,5	145	54	91	63	58,5	64	86	47	41	3,15
C806X30	5	M30x45	109	68	22,5	145	54	91	63	58,5	62	86	47	46	3,25
C806X36T07	7	M36x50	109	68	22,5	145	54	91	63	58,5	60	86	43	55	3,30
C806X36	8	M36x59	136	78	28	190	62	108	81	72,5	88	115	74	55	5,90
C806X42T10	10	M42x75	136	78	28	190	62	108	75	72,5	86	115	70	65	6,5
C806X42	15	M42x63	169	97	36	242	68	131	89	87,5	121	151	97	65	11,2
C806X48	20	M48x71	169	97	36	242	68	131	89	87,5	117	151	93	75	11,6

C 806X emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
C806X08	0,3	0,6	0,3	0,6	0,42	0,3	0,63	0,45
C806X10	0,63	1,26	0,63	1,26	0,88	0,63	1,32	0,95
C806X12	1	2	1	2	1,4	1	2,1	1,5
C806X16	1,5	3	1,5	3	2,1	1,5	3,15	2,25
C806X20	2,5	5	2,5	5	3,5	2,5	5,25	3,75
C806X24	4	8	4	8	5,6	4	8,4	6
C806X27	4	8	4	8	5,6	4	8,4	6
C806X30	5	10	5	10	7	5	10,5	7,5
C806X36T07	7	14	7	14	9,8	7	14,7	10,4
C806X36	8	16	8	16	11,2	8	16,8	12
C806X42T10	10	20	10	20	14	10	21	15
C806X42	15	30	15	30	21	15	31,5	22,5
C806X48	20	40	20	40	28	20	42	30

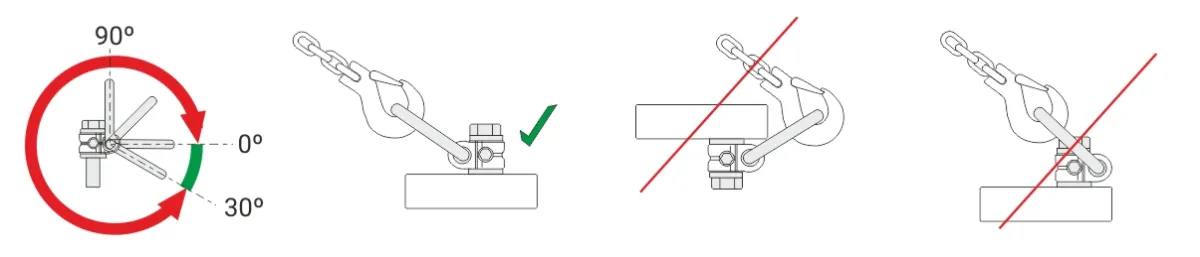

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC - +250 ºC	80%
+250 ºC - +350 ºC	75%
+350 ºC felett	nem használható
