Emelőszem – C 810X hosszú menetes csapágyazott és 360°-ban forgatható kivitel

► 10-es osztályú csavarozható emelési pontok M8 - M30 méretsorban 0,3 t - 4,5 t teherbírási tartományban

Cartec prémium minőségű olasz emeléstechnikai és nagyszilárdságú emelőszem gyártó logója | Texem

A C 810X típusú hosszú menetes, csapágyazott és 360°-ban forgatható nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó emelőcsavarok) a nehézgépgyártás, az automatizált szerelősorok és a nagysúlyú szerszámváltások prémium kategóriás rögzítőelemei. Ezt a nagytelhesítményű Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan összetett anyagmozgatási feladatokhoz fejlesztették ki, ahol a teher mozgatása vagy forgatása közben a rögzítési pontnak szabadon kell tudnia forognia a saját tengelye körül, teljesen kizárva a menetes szár veszélyes kiteredését vagy feszülését. A nemesített ötvözött acélból készülő, piros porszórt emelőtest és az extra hosszú metrikus menettel ellátott, precíziós golyóscsapágyazású imbuszcsavar akadálytalan, sima elfordulást biztosít teljes terhelés mellett is. Nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy lágy textil emelőkötelekkel történő megfogásoknál ez a forgatható konstrukció biztonságos és dinamikus csatlakozást biztosít.

Cartec C 810X Grade 100-as nagyszilárdságú piros porszórt 360 fokban forgatható hosszú menetes emelőszem | Texem

Cartec C 810X emelőszem fő műszaki jellemzői: 10-es szilárdsági osztály, 360 fokban forgatható kivitel és 4:1 biztonsági tényező piktogramjai | Texem

C 810X emelőszem standard mérettáblázata

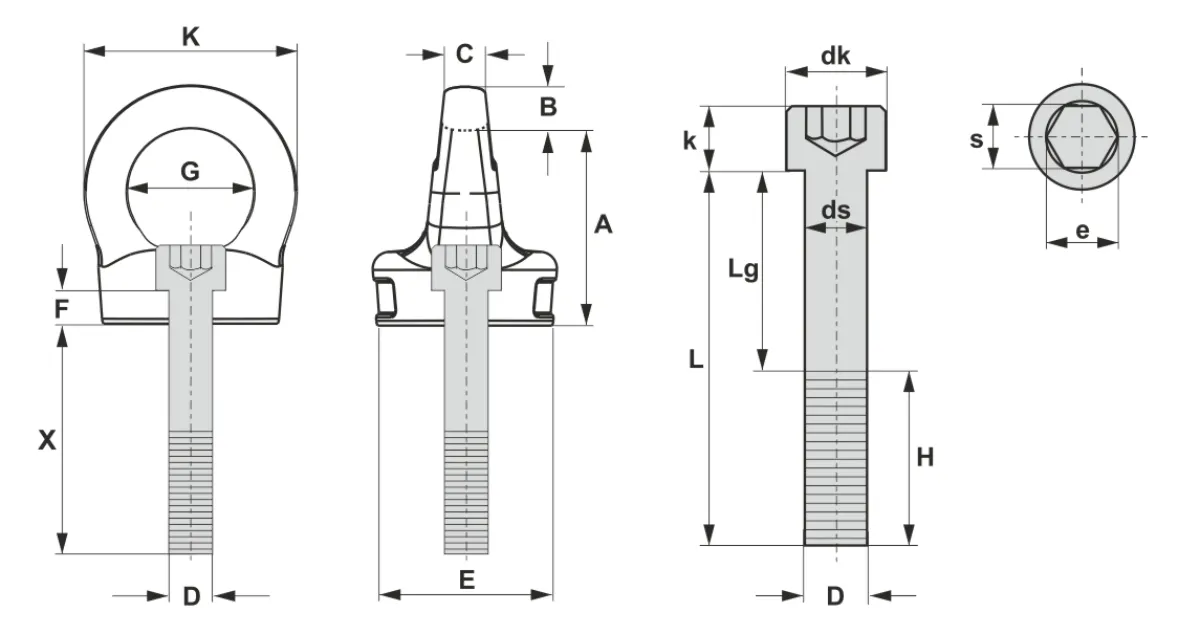

Cartec C 810X extra hosszú metrikus menettel szerelt emelőszem komplex elölnézeti és oldalnézeti műszaki méretrajza | Texem

Cikkszám Teherbírás (t)
 DxH
(mm)		 A
(mm)		 B
(mm)		 C
(mm)		 G
(mm)		 E
(mm)		 K
(mm)		 F
(mm)		 Saját tömeg
(kg)
C810X08 0,3 M8x28 44,5 8 10 29 32 45 10.5 0.3
C810X10 0,4 M10x32 44,5 8 10 29 32 45 6.5 0.4
C810X12 0,75 M12x36 53,5 11 11 34 44 56 8 0.6
C810X16 1,5 M16x44 56,5 13 14,5 39 56 65 8.5 0.8
C810X20 2,3 M20x52 67 14 17 42 58 70 10.5 1.7
C810X24 3,2 M24x60 80 18 19 52 73 88 13.5 2.1
C810X30 4,5 M30x72 101 22 27 62 80 106 17 4.2

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Rendelhető hosszú menetes kivitel mérettáblázata

(ajánlatkérésnél kérjük hivatkozzon a megadott méretekre)

  M8
C810X08
 M10
C810X10
 M12
C810X12
 M16
C810X16
 M20
C810X20
 M24
C810X24
 M30
C810X30
X = L-F F = 10,5 mm
dk  = 13 mm
k = 8 mm
ds = 8 mm
s = 6 mm
e min. = 6,68 mm		 F = 6,5 mm
dk  = 16 mm
k = 10 mm
ds = 10 mm
s = 8 mm
e min. = 9,15 mm		 F = 8 mm
dk  = 18 mm
k = 12 mm
ds = 12 mm
s = 10 mm
e min. = 11,43 mm		 F = 8,5 mm
dk  = 24 mm
k = 16 mm
ds = 16 mm
s = 14 mm
e min. = 16 mm		 F = 10,5 mm
dk  = 30 mm
k = 20 mm
ds = 20 mm
s = 17 mm
e min. = 19,44 mm		 F = 13,5 mm
dk  = 36 mm
k = 24 mm
ds = 24 mm
s = 19 mm
e min. = 21,73 mm		 F = 17 mm
dk  = 45 mm
k = 30 mm
ds = 30 mm
s = 22 mm
e min. = 25,15 mm
L
mm		 Lg max.
mm		 Lg max.
mm		 Lg max.
mm		 Lg max.
mm		 Lg max.
mm		 Lg max.
mm		 Lg max.
mm
35 3,75 - - - - - -
40 12 4,5 - - - - -
45 17 13 5,25 - - - -
50 22 18 6,25 6 - - -
55 27 23 19 6 7,5 9 -
60 32 28 24 6 7,5 9 -
65 37 33 29 21 7,5 9 -
70 42 38 34 26 7,5 9 -
75 47 43 39 31 23 9 -
80 52 48 44 36 28 9 10,5
85 57 53 49 41 33 9 10,5
90 62 58 54 46 38 30 10,5
100 72 68 64 56 48 40 10,5
110 82 78 74 66 58 50 38
120 92 88 84 76 68 60 48
130 102 98 94 86 78 70 58
140 112 108 104 96 88 80 68
150 122 118 114 106 98 90 78
160 132 128 124 116 108 100 88
180 152 148 144 136 128 120 108

C 810X emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
C810X08 1 2 0,3 0,6 0,42 0,3 0,63 0,45
C810X10 1 2 0,4 0,8 0,56 0,4 0,84 0,60
C810X12 2 4 0,75 1,5 1 0,75 1,6 1,12
C810X16 4 8 1,5 3 2 1,5 3,15 2,25
C810X20 6 12 2,3 4,6 3,22 2,3 4,83 3,45
C810X24 8 16 3,2 6,4 4,48 3,2 6,7 4,80
C810X30 12 24 4,5 9 6,3 4,5 9,4 6,70



Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Cartec C 810X terhelés alatt forgó hosszú menetes emelőszem alkalmazási útmutató ábrája a helyes és tiltott irányokkal | Texem

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-20 ºC alatt nem használható
-20 ºC - +100 ºC 100%
+100 ºC - +200 ºC 85%
+200 ºC - +250 ºC 80%
+250 ºC - +350 ºC 75%
+350 ºC felett nem használható
