Emelőszem – TAPS hegeszthető talprésszel és 180°-ban billenthető szemmel

A nagyszilárdságú hegeszthető emelőszemek és állandó emelési pontok a nehézgépgyártás, az acélszerkezet-gyártás és a földmunka-gépjármű szerelékek (pl. kotrókanalak) legalapvetőbb, minősített teherviselő komponensei. Ezt a speciális kategóriát olyan ipari és logisztikai feladatokhoz tervezték, ahol a megmunkált munkadarabok, nehéz gépvázak vagy öntőformák geometriája nem teszi lehetővé a belső menetes rögzítést, így állandó és elmozdulásbiztos kohászati kötésre van szükség. A prémium minőségű, süllyesztékben kovácsolt és kiválóan hegeszthető ötvözött acélból készülő JDT® TAPS emelőelemek szerkezetileg stabil összeköttetést biztosítanak a teher teste és az emelőberendezések horgai között. Alkalmazásukkal – a merev acélkötelekkel, láncfüggesztékekkel vagy puha textilhevederekkel történő megfogásoknál – a legmagasabb szintű munkavédelmi és gépészeti biztonság garantálható a legzordabb üzemi körülmények között is.

• Nagyszilárdságú emelőszem, hegeszthető talprésszel
• 8-as szilárdsági osztály
• 180°-ban billenthető kovácsolt acél szem
• Festett, lakkozott felület
• Pontos mérettartás
• Minősített - gyártó/méret/teherbírás jelöléssel
• 25 CrMo4, 1.7218
• MSZ EN 10204-2.2 minőségi tanúsítvány

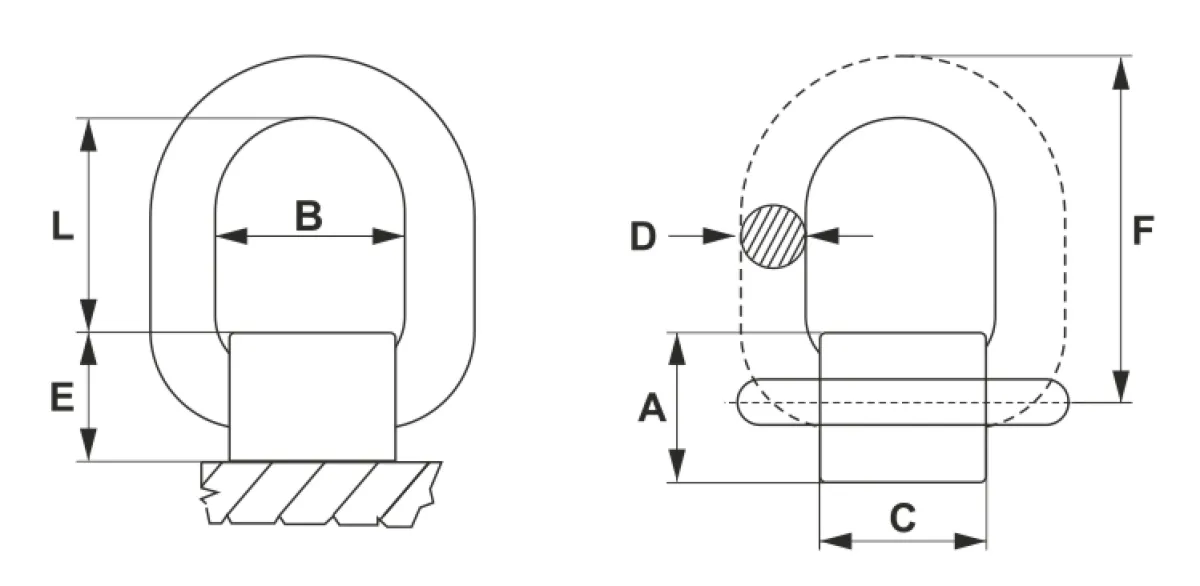

JDT TAPS típusú emelőszem méretei

Cikkszám	Teherbírás (t)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	L (mm)	Saját tömeg (kg)
TAPS1	1,12	32	38	32	13	25	70	42	0,32
TAPS2	2	34	40	34	14	26	72	42	0,33
TAPS3	3,15	47	56	50	18	36	92	54	0,84
TAPS5	5,3	55	67	60	22	46	111	63	1,56
TAPS8	8	68	80	68	26	54	127	68	2,62
TAPS15	15	82	125	100	30	60	190	120	5,4
TAPS20	20	125	150	125	46	90	254	155	16
TAPS25	25	135	170	140	52	100	288	175	22,8
TAPS30	30	155	200	170	56	110	334	210	32,3
TAPS35	35	165	200	170	56	115	344	215	34,7
TAPS40	40	180	210	185	62	130	363	220	45,2
TAPS50	50	190	230	195	73	135	395	235	56,5
TAPS63	63	190	230	195	73	135	395	235	56,5

JDT TAPS típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
TAPS1	1,6	3,2	1,12	2,24	1,5	1,12	2,36	1,6
TAPS2	3	6	2	4	2,8	2	4	3
TAPS3	4,75	9,5	3,15	6,3	4,25	3,15	6,3	4,75
TAPS5	8	16	5,3	10,6	7,1	5,3	11,2	8
TAPS8	12	24	8	16	11,2	8	16	12
TAPS15	22,4	45	15	30	21,2	15	31,5	22,4
TAPS20	30	60	20	40	30	20	40	30
TAPS25	37,5	75	25	50	33,5	25	50	37,5
TAPS30	45	90	30	60	45	30	63	45
TAPS35	50	100	35	70	47,5	35	70	50
TAPS40	60	120	40	80	56	40	80	60
TAPS50	71	142	50	100	70	50	100	71
TAPS63	75	150	63	126	90	63	132	75

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
