Emelőszem – 8-291 360°-ban forgatható kivitel

A Yoke® 8-291 típusú forgatható nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó emelőcsavarok) a nehézgépgyártás, a szerszámtervezés és a precíziós ipari rögzítéstechnika prémium kategóriás komponensei. Ezt a professzionális Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan emelési és anyagmozgatási feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, szerkezetek vagy présszerszámok mozgatása közben a rögzítési pontnak szabadon kell forognia a saját tengelye körül (360°), teljesen megakadályozva a menetes szár veszélyes kitekeredését vagy feszülését. A nemesített ötvözött acélból készülő, piros porszórt emelőtest és a belső kulcsnyílású csavar kombinációja akadálytalan, sima elfordulást szavatol terhelés alatt is. Különleges gépészeti előnye, hogy beépített meghúzókulccsal vagy anélkül is rendelhető, így külső szerszám nélkül is gyorsan rögzíthető. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a forgatható konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható
• Metrikus menet
• Meghúzókulccsal vagy anélkül rendelhető
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

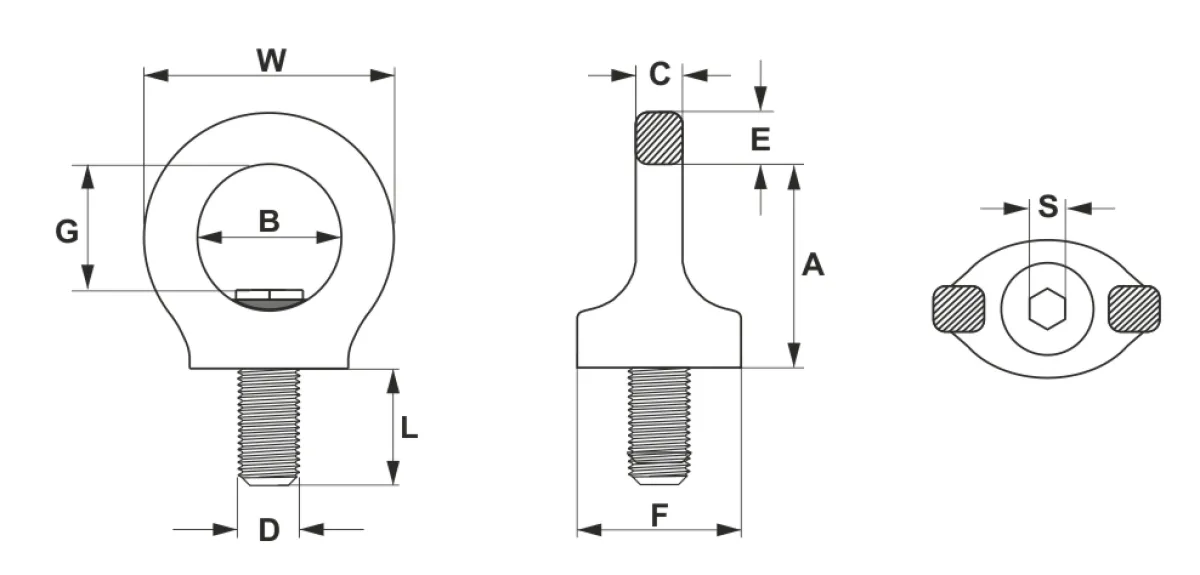

Yoke 8-291emelőszem mérettáblázata

Cikkszám kulccsal	Cikkszám kulcs nélkül	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	S (mm)	W (mm)	Saját tömeg (kg)
8-291-K003	8-291-003	0,3	M8(1,25)x12	36	25	8	9	25	6	44	0,1
8-291-K004	8-291-004	0,4	M10(1,5)x14	36	25	8	9	25	6	44	0,1
8-291-K007	8-291-007	0,75	M12(1,75)x19	45	30	10	11	33	8	52	0,2
8-291-K015	8-291-015	1,5	M16(2)x24	52	35	14	13	35	10	61	0,3
8-291-K023	8-291-023	2,3	M20(2,5)x30	60	40	16	15	44	12	70	0,6
8-291-K032	8-291-032	3,2	M24(3)x39	72	48	19	18	52	14	81	1,0
8-291-K045	8-291-045	4,5	M30(3,5)x48	90	60	24	22	60	17	105	1,8
8-291-K070	8-291-070	7	M36(4)x57	109	72	29	27	76	22	126	3,2
8-291-K090	8-291-090	9	M42(4,5)x67	123	82	34	32	88	24	147	5,0
8-291-K120	8-291-120	12	M48(5)x77	144	94	38	37	104	27	168	7,6
8-291-K140	8-291-140	12	M56(5,5)x84	147	102	40	43	124	27	178	9,2
8-291-K150	8-291-150	12	M64(6)x84	147	102	40	43	124	27	178	10,0

Yoke 8-291 emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
8-291-003	1	2	0,3	0,6	0,42	0,3	0,63	0,45
8-291-004	1	2	0,4	0,8	0,56	0,4	0,8	0,6
8-291-007	2	4	0,75	1,5	1	0,75	1,5	1,1
8-291-015	4	8	1,5	3	2,1	1,5	3,1	2,2
8-291-023	6	12	2,3	4,6	3,2	2,3	4,8	3,4
8-291-032	8	16	3,2	6,4	4,5	3,2	6,7	4,8
8-291-045	12	24	4,5	9	6,3	4,5	9,4	6,7
8-291-070	16	32	7	14	9,8	7	14,7	10,5
8-291-090	24	48	9	18	12,6	9	18,9	13,5
8-291-120	32	64	12	24	16,8	12	25	18
8-291-140	32	64	12	24	16,8	12	25	18
8-291-150	32	64	12	24	16,8	12	25	18

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +350 ºC	75%
+350 ºC felett	nem használható
