Emelőszem – C 810FX csapágyazott, 360°-ban forgatható, belső menetes kivitel

A C 810FX típusú csapágyazott, 360°-ban forgatható, belső menetes emelőszemek a nehézgépgyártás, az automatizált szerelősorok és a precíziós ipari rögzítéstechnika prémium kategóriás komponensei. Ezt a nagyteljesítményű Grade 100-as (10-es osztályú) termékcsaládot kifejezetten rögzített tőcsavarokkal, menetes szárakkal vagy fix csapokkal ellátott nehéz gépvázak és szerszámtestek biztonságos emelési pontjainak kiépítéséhez fejlesztették ki, ahol a teher mozgatása közben a rögzítésnek szabadon kell forognia a saját tengelye körül. A süllyesztékben kovácsolt, ötvözött acélból készülő, piros porszórt emelőtest és a beépített golyóscsapágyazás akadálytalan, sima elfordulást szavatol teljes terhelés alatt is. Nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy textil körkötelekkel történő megfogásoknál ez a belső menetes konstrukció biztonságos és dinamikus csatlakozást biztosít.

• 10-es szilárdsági osztály
• 360º-ban elforgatható
• Metrikus belső menet, kiváló csapágyazás
• Kivehető, hatlapú belső kulcsnyílású csavar (imbusz)
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

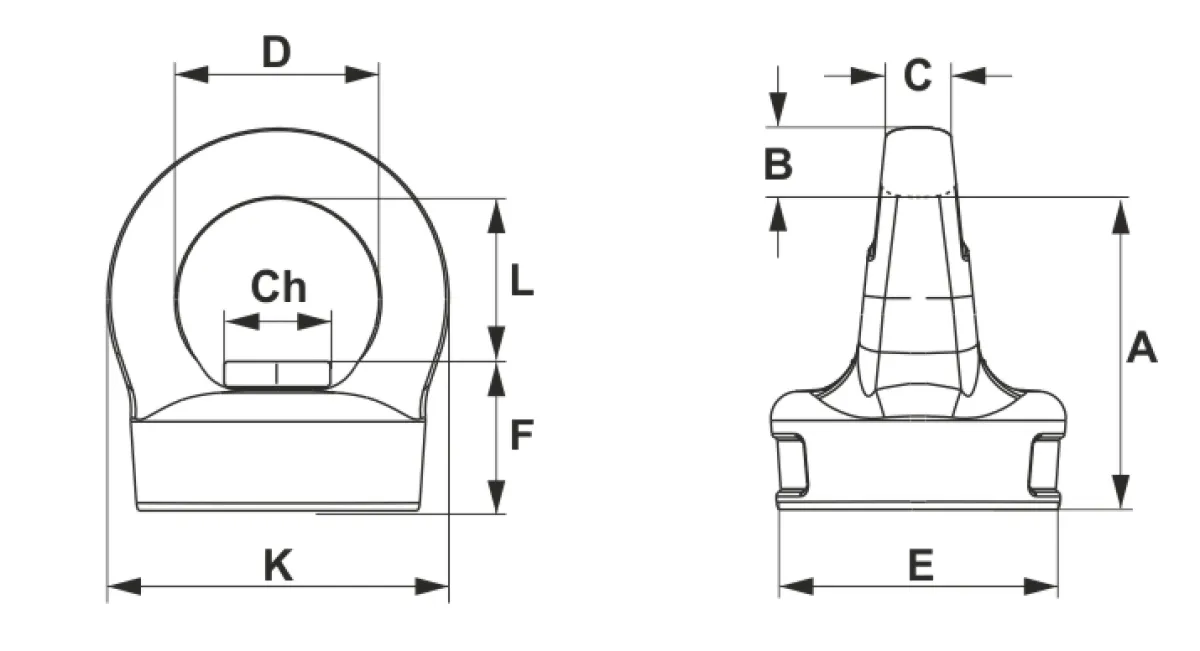

C 810FX emelőszem mérettáblázata

Cikkszám	Teherbítás (t)	D (mm)	A (mm)	B (mm)	C (mm)	G (mm)	E (mm)	K (mm)	F (mm)	Saját tömeg (kg)
C810FX08	0,3	M8	44,5	8	10	29	32	45	21,5	0,17
C810FX10	0,4	M10	44,5	8	10	29	32	45	21,5	0,20
C810FX12	0,75	M12	53,5	11	11	34	44	56	26,5	0,39
C810FX16	1,5	M16	59,5	13	14,5	39	56	65	30,5	0,69
C810FX20	2,3	M20	67	14	17	42	58	70	33	0,71
C810FX24	3,2	M24	80	18	19	52	73	88	40	1,70
C810FX30	4,5	M30	101	22	27	62	80	106	51	2,44

C 810FX emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
C810FX08	1	2	0,3	0,6	0,42	0,3	0,63	0,45
C810FX10	1	2	0,4	0,8	0,56	0,4	0,84	0,6
C810FX12	2	4	0,75	1,5	1	0,75	1,6	1,12
C810FX16	4	8	1,5	3	2	1,5	3,15	2,25
C810FX20	6	12	2,3	4,6	3,22	2,3	4,83	3,45
C810FX24	8	16	3,2	6,4	4,48	3,2	6,7	4,8
C810FX30	12	24	4,5	9	6,3	4,5	9,4	6,7

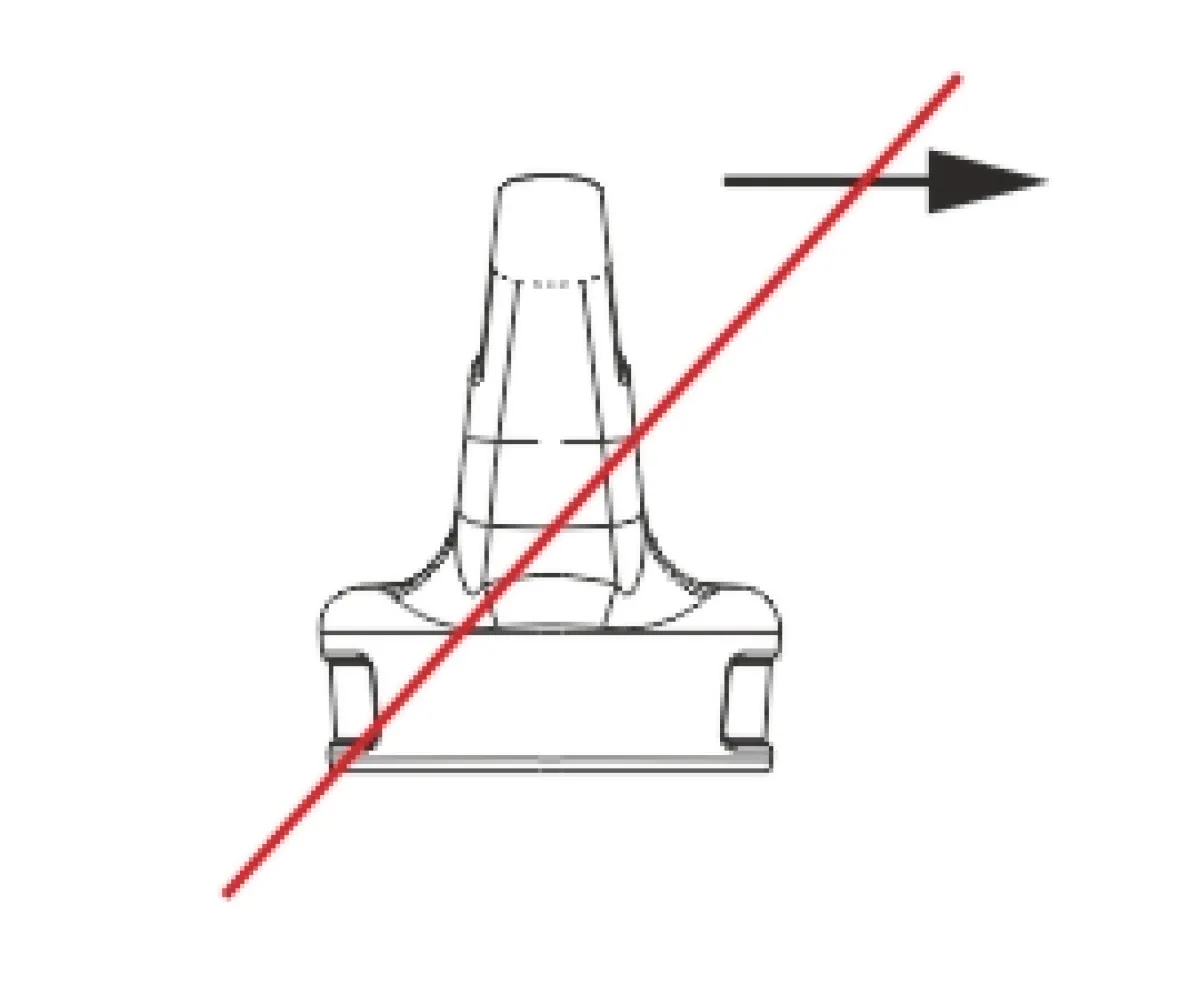

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-20 ºC alatt	nem használható
-20 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +250 ºC	80%
+250 ºC - +350 ºC	75%
+350 ºC felett	nem használható
