Emelőszem – C 811X 360°-ban forgatható és 180°-ban billenthető kivitel

A Cartec® C 811X típusú forgatható és billenthető nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőelemek) a nehézgépgyártás, az autóipari szerszámtervezés és a bonyolult dőlésszögű ipari anyagmozgatások prémium kategóriás rögzítőkomponensei. Ezt a csúcsminőségű Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan komplex emelési feladatokhoz fejlesztették ki, ahol a teher mozgatása, megfordítása vagy átfordítása közben a rögzítési pontnak szabadon kell forognia a saját tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A süllyesztékben kovácsolt, ötvözött acélból készülő, piros porszórt gyűrűstest és a precíziós csapágyazású metrikus csavar kombinációja akadálytalan, sima elfordulást szavatol a ferde és oldalsó irányú húzásoknál is. Nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy textil emelőkötelekkel történő megfogásoknál ez a többtengelyű konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

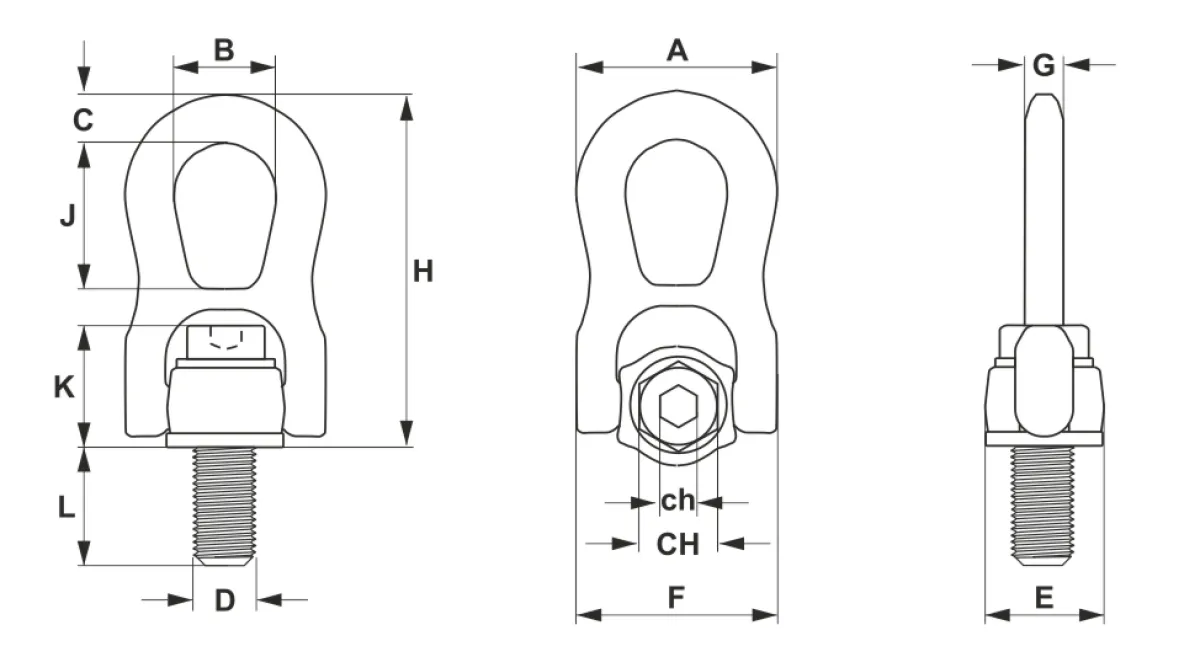

C 811X emelőszem mérettáblázata

Cikkszám	Teherbírás  (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	G (mm)	H (mm)	J (mm)	K (mm)	CH (mm)	ch (mm)	Saját tömeg (kg)
C811X08	0,3	M8x12	56	28	14	30	55	11	99	40	33,5	13	5	0,4
C811X10	0,6	M10x15	56	28	14	30	55	11	99	40	33,5	17	6	0,4
C811X12	1	M12x18	56	28	14	30	55	11	99	40	33,5	19	7	0,4
C811X14	1,3	M14x21	74,5	38	18	47	78	17	135,5	55	46	22	7	1,3
C811X16	1,6	M16x25	74,5	38	18	47	78	17	135,5	55	46,5	24	10	1,3
C811X18	2	M18x27	74,5	38	18	47	78	17	135,5	55	47	27	10	1,3
C811X20	2,5	M20x30	74,5	38	18	47	78	17	135,5	55	48	30	12	1,3
C811X22	3	M22x33	106	56	25	62	114,5	22	198,5	84	63,5	32	12	4,0
C811X24	4	M24x36	106	56	25	62	114,5	22	198,5	84	64,5	36	14	4,0
C811X27	5	M27x40	106	56	25	62	114,5	22	198,5	84	66,5	41	14	4,0
C811X30	6,3	M30x45	106	56	25	62	114,5	22	198,5	84	68	46	17	4,0

C 811X emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
C811X08	0,5	1	0,3	0,6	0,4	0,3	0,6	0,45
C811X10	1	2	0,6	1,2	0,8	0,6	1,3	0,9
C811X12	1,3	2,6	1	2	1,4	1	2,1	1,5
C811X14	2	4	1,3	2,6	1,8	1,3	2,7	1,9
C811X16	2	5	1,6	3,2	2,2	1,6	3,4	2,4
C811X18	3	6	2	4	2,8	2	4,2	3
C811X20	3,5	7	2,5	5	3,5	2,5	5,3	3,7
C811X22	4,5	9	3	6	4,2	3	6,3	4,5
C811X24	5,5	11	4	8	5,6	4	8,4	6
C811X27	6,5	13	5	10	7	5	10,5	7,5
C811X30	7	14	6,3	12,6	8,8	6,3	13,2	9,4

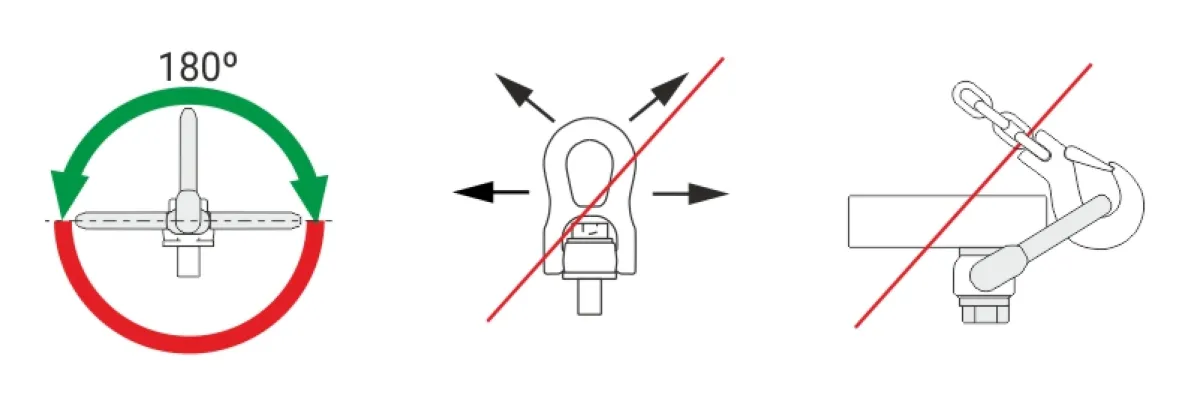

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC - +250 ºC	80%
+250 ºC - +350 ºC	75%
+350 ºC felett	nem használható
