Emelőszem – C 800 360°-ban forgatható és 180°-ban billenthető kivitel

A Cartec® C 800 típusú forgatható és billenthető nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőelemek) a nehézgépgyártás, az erőművi karbantartások és a monumentális ipari anyagmozgatások professzionális rögzítőkomponensei. Ezt a rendkívül széles mérettartományú Grade 80-as (8-as osztályú) termékcsaládot kifejezetten olyan összetett emelési feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, turbinaházak vagy présszerszámok mozgatása, megfordítása közben a rögzítési pontnak szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A nemesített ötvözött acélból készülő, piros porszórt gyűrűstest és a precíziós csapágyazású metrikus csavar kombinációja akadálytalan elfordulást szavatol a ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a többtengelyű konstrukció nyújtja a legbiztonságosabb és legdinamikusabb csatlakozást az iparban.

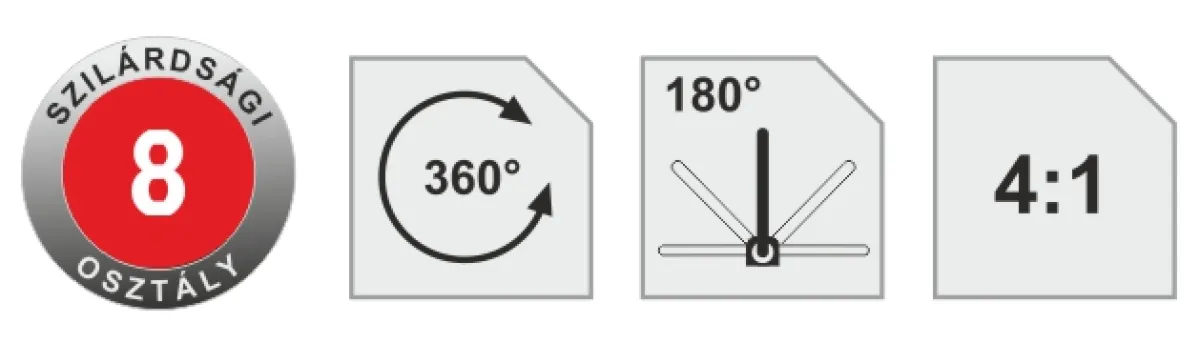

• Nagyszilárdságú csavarozható emelőszem
• 8-as szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

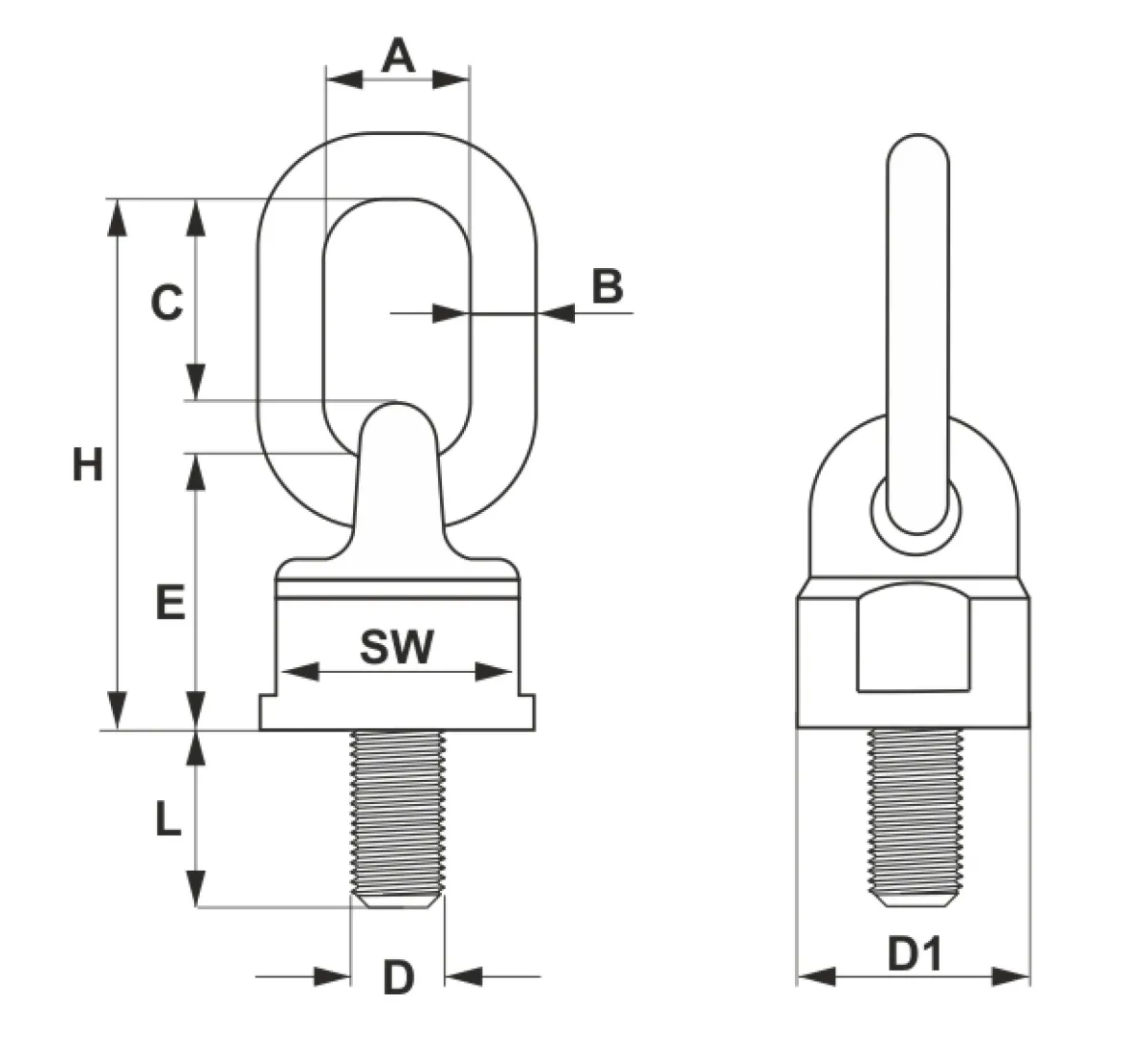

C 800 típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	E (mm)	H (mm)	SW (mm)	D1 (mm)	Saját tömeg (kg)
C8000030816	0,3	M8x16	30	13	46	50	105	30	38	0,48
C8000030818	0,3	M8x18	30	13	46	50	105	30	38	0,48
C8000031018	0,3	M10x18	30	13	46	50	105	30	38	0,48
C8000051218	0,5	M12x18	30	13	46	50	105	30	38	0,50
C8000051225	0,5	M12x25	30	13	46	50	105	30	38	0,50
C8000101620	1,12	M16x20	30	13	46	50	105	30	38	0,53
C8000101630	1,12	M16x30	30	13	46	50	105	30	38	0,53
C8000102030	1,12	M20x30	30	13	46	50	105	30	38	0,53
C8000202030	2	M20x30	34	16	57	61	131	40	50	1,05
C8000302430	3,15	M24x30	40	18	70	68	153	48	58	1,63
C8000503035	5,3	M30x35	45	22	65	80	165	65	75	2,23
C8000503045	5,3	M30x45	45	22	65	80	165	65	75	2,23
C8000803035	8	M30x35	50	23	95	95	205	75	85	5,30
C8000803045	8	M30x45	50	23	95	95	205	75	85	5,30
C8000803654	8	M36x54	50	23	95	95	205	75	85	5,50
C8001004263	10	M42x63	50	23	95	95	205	75	85	10
C8001504860	15	M48x60	70	32	120	130	280	95	120	10
C8001505678	15	M56x78	70	32	120	130	280	95	120	10
C8001506496	15	M64x96	70	32	120	130	280	95	120	10
C80025072108	25	M72x108	90	45	130	165	338	140	170	29
C80030080120	30	M80x120	90	45	130	165	338	140	170	29
C80035090135	35	M90x135	90	45	130	165	338	140	170	29

C 800 típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
C8000030816	0,6	1,2	0,3	0,6	0,42	0,3	0,63	0,45
C8000030818	0,6	1,2	0,3	0,6	0,42	0,3	0,63	0,45
C8000031018	0,6	1,2	0,3	0,6	0,42	0,3	0,63	0,45
C8000051218	1	2	0,5	1	0,75	0,5	1,1	0,75
C8000151225	1	2	0,5	1	0,75	0,5	1,1	0,75
C8000101620	2	4	1,12	2	1,5	1,12	2,36	1,6
C8000101630	2	4	1,12	2	1,5	1,12	2,36	1,6
C8000102030	2	4	1,12	2	1,5	1,12	2,36	1,6
C8000202030	4	8	2	4	2,8	2	4	3
C8000302430	6,3	1,8	3,15	6,3	4,25	3,15	6,3	4,75
C8000503035	10,6	21,2	5,3	10,6	7,1	5,3	11,2	8
C8000503045	10,6	21,2	5,3	10,6	7,1	5,3	11,2	8
C8000803035	12,5	25	8	16	11,2	8	16,8	12
C8000803045	12,5	25	8	16	11,2	8	16,8	12
C8000803645	12,5	25	8	16	11,2	8	16,8	12
C8001004263	15	30	10	20	14	10	21,2	15
C8001504860	25	50	15	30	21	15	31,5	22,5
C8001505678	25	50	15	30	21	15	31,5	22,5
C8001506496	25	50	15	30	21	15	31,5	22,5
C80025072108	35	70	25	50	35	25	52,5	37,5
C80030080120	35	70	30	60	42	30	63	45
C80035090135	35	70	35	70	49	35	73,5	52,5

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél:1xd  öntvény:1x25d  alumínium ötvözet:2xd  alumínium-magnézium ötvözet:2,5xd

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
+300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
