Emelőszem – A 837 360°-ban forgatható és 180°-ban billenthető kengyeles kivitel

A Cartec® A 837 típusú forgatható és billenthető nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőelemek) a nehézgépgyártás, az autóipari szerszámtervezés és a precíziós ipari anyagmozgatások professzionális rögzítőkomponensei. Ezt a kompakt, de rendkívül strapabíró Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan összetett emelési feladatokhoz fejlesztették ki, ahol a gépvázak, kisebb szerszámtestek vagy megmunkált alkatrészek mozgatása, megfordítása közben a rögzítési pontnak szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A nemesített ötvözött acélból készülő, piros porszórt gyűrűstest és a precíziós csapágyazású metrikus csavar kombinációja akadálytalan elfordulást szavatol a ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a többtengelyű konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 5:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

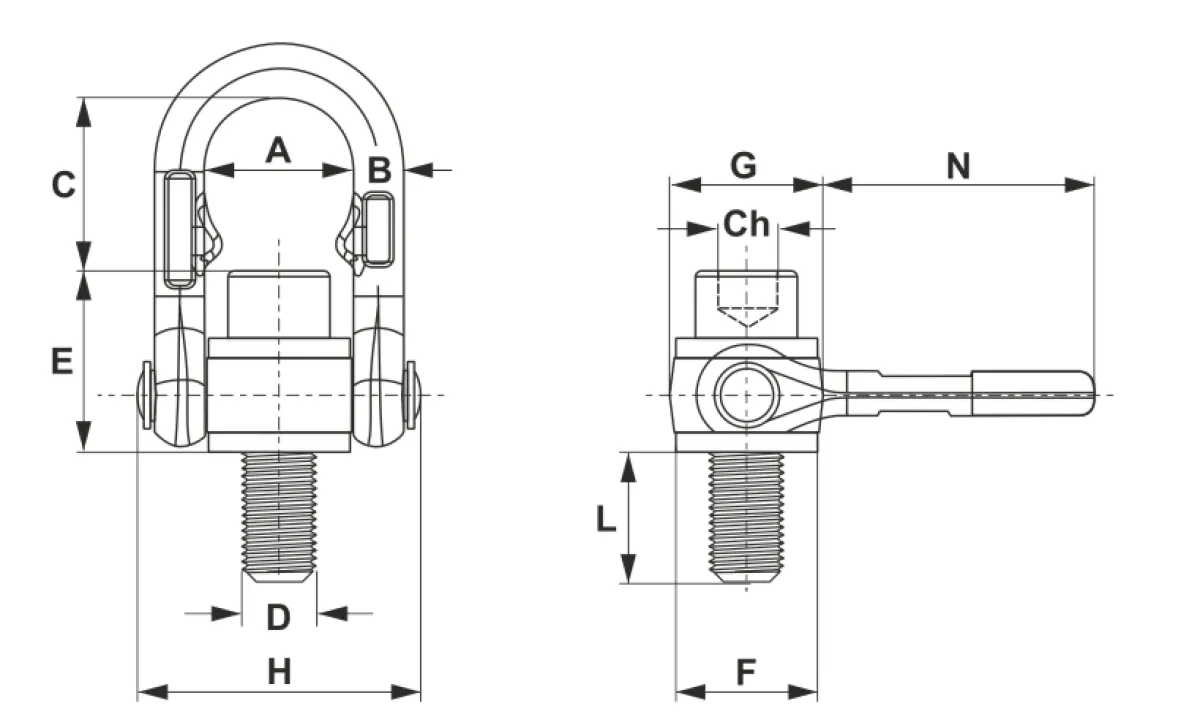

A 837 emelőszem mérettáblázata

Cikkszám	Teherbírás  (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	N (mm)	ch mm	Saját tömeg (kg)
A83708	0,4	M8x18	36	12	50	8	35	34	38	68	53	6	0,46
A83710	0,7	M10x18	36	12	48	10	37	34	38	68	53	8	0,47
A83712	1	M12x23	36	12	46	12	39	34	38	68	53	10	0,48
A83714	1,3	M14x23	36	14	44	14	41	34	38	68	53	12	0,50
A83716	1,6	M16x28	36	12	42	16	43	34	38	68	53	14	0,53

A 837 emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
A83708	0,4	0,8	0,4	0,8	0,56	0,3	0,85	0,6
A83710	0,7	1,4	0,7	1,4	1	0,6	1,5	1
A83712	1	2	1	2	1,4	1	2,1	1,5
A83714	1,3	2,6	1,3	2,6	1,8	1,3	2,7	2
A83716	1,6	3,2	1,6	3,2	2,2	1,6	3,4	2,4

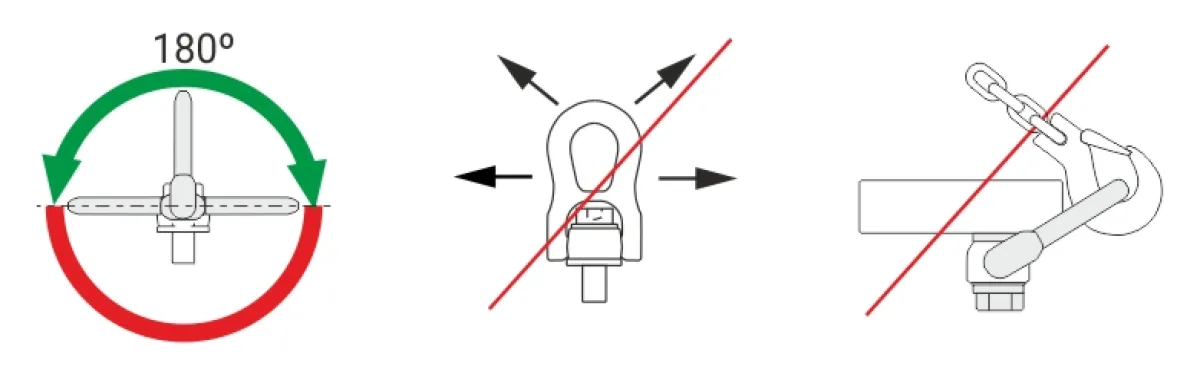

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC felett	nem használható
