Emelőszem – 8-203 360°-ban forgatható és 180°-ban billenthető kivitel

A Yoke® 8-203 típusú forgatható és billenthető nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőelemek) a nehézgépgyártás, az autóipari szerszámtervezés és a monumentális nehézipari anyagmozgatások prémium kategóriás rögzítőkomponensei. Ezt a rendkívül széles mérettartományú, Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan komplex emelési feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, turbinaházak vagy présszerszámok mozgatása, megfordítása közben a rögzítési pontnak szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A nemesített ötvözött acélból készülő, piros porszórt gyűrűstest és a precíziós csapágyazású metrikus csavar kombinációja akadálytalan elfordulást szavatol a ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a többtengelyű konstrukció nyújtja a legbiztonságosabb és legdinamikusabb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

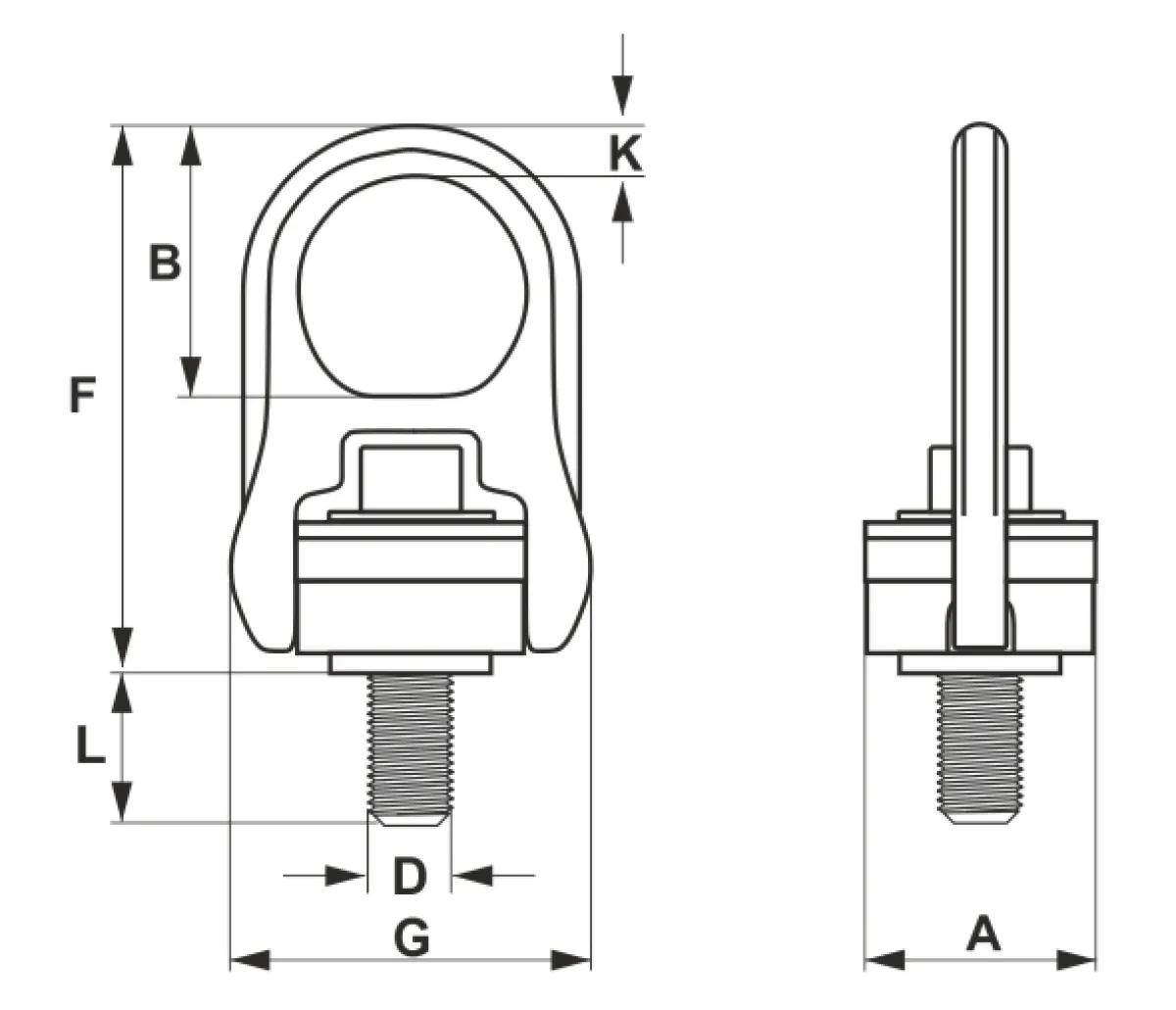

8-203 típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	K (mm)	F (mm)	G (mm)	Saját tömeg (kg)
8-203-004	0,55	M8(1,25)x17	40	41	9	102	65	0,4
8-203-005	0,55	M10(1,5)x11	40	41	9	102	65	0,5
8-203-005L	0,55	M10(1,5)x26	40	41	9	102	65	0,5
8-203-010	1,3	M12(1,75)x15	65	64	15	158	105	1,7
8-203-010L	1,3	M12(1,75)x30	65	64	15	158	105	1,7
8-203-019	2,4	M16(2)x20	65	64	15	158	105	1,8
8-203-019L	2,4	M16(2)x35	65	64	15	158	105	1,8
8-203-021	2,7	M20(2,5)x25	65	64	15	158	105	1,8
8-203-021L	2,7	M20(2,5)x45	65	64	15	158	105	1,9
8-203-030	3,75	M20(2,5)x25	85	79	19	204	134	4,0
8-203-030L	3,75	M20(2,5)x45	85	79	19	204	134	5,2
8-203-042	5,25	M24(3)x26	85	79	19	204	134	4,2
8-203-042L	5,25	M24)3)x56	85	79	19	204	134	4,3
8-203-070	8,75	M30(3,5)x81	100	100	25	241	160	6,6
8-203-110	13,75	M36(4)x76	120	111	30	286	194	15,0
8-203-125	15,6	M42(4,5)x65	120	111	30	286	220	16,0
8-203-135	16,9	M48(5)x70	120	111	30	286	220	16,0
8-203-155	19,4	M56(5,5)x79	138	109	34	308	241	19,1
8-203-223	27,9	M64(6)x98	138	100	38	312	241	23,0

8-203 típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
8-203-004	0,55	1	0,5	1	0,7	0,5	1,05	0,75
8-203-005	0,55	1,1	0,55	1,1	0,77	0,55	1,16	0,83
8-2003-005L	0,55	1,1	0,55	1,1	0,77	0,55	1,16	0,83
8-203-010	1,3	2,6	1,3	2,6	1,82	1,3	2,73	1,95
8-203-010L	1,3	2,6	1,3	2,6	1,82	1,3	2,73	1,95
8-203-019	2,4	4,8	2,4	4,8	3,36	2,4	5,04	3,6
8-203-019L	2,4	4,8	2,4	4,8	3,36	2,4	5,04	3,6
8-203-021	2,7	5,4	2,7	5,4	3,78	2,7	5,67	4,05
8-203-021L	2,7	5,4	2,7	5,4	3,78	2,7	5,67	4,05
8-203-030	3,75	7,5	3,75	7,5	5,25	3,75	7,88	5,63
8-203-030L	3,75	7,5	3,75	7,5	5,25	3,75	7,88	5,63
8-203-042	5,25	10,5	5,25	10,5	7,35	5,25	11,03	7,88
8-203-042L	5,25	10,5	5,25	10,5	7,35	5,25	11,03	7,88
8-203-070	8,75	17,5	8,75	17,5	12,25	8,75	18,38	13,13
8-203-110	13,75	27,5	13,75	27,5	19,25	13,75	28,88	20,63
8-203-125	15,6	31,2	15,6	31,2	21,84	15,6	32,76	23,4
8-203-135	16,9	33,5	16,9	33,5	23,66	16,9	35,49	25,35
8-203-155	19,4	38,8	19,4	38,8	27,16	19,4	40,74	29,1
8-203-223	27,9	55,8	27,9	55,8	39,06	27,9	58,59	41,85

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +350 ºC	75%
+350 ºC felett	nem használható
