A német gyártású FX-P típusú nagy energiájú, vékony anyagokhoz optimalizált permanens emelőmágnesek a lézer- és plazmavágó üzemek, a lemezmegmunkálók, az acélraktárak és a finommechanikai gépgyártás csúcskategóriás, külső energiaforrást nem igénylő teherfelvevő komponensei. Ezt a prémium termékcsaládot a mérnökök célirányosan az olyan kényes, vékony acéllemezek, lemezalkatrészek, rudak, valamint kör keresztmetszetű acélcsövek biztonságos és sérülésmentes függőleges emelésére fejlesztették ki, ahol a hagyományos emelőcsipeszek használata vagy a vastagabb anyagokhoz tervezett mágnesek mély erővonalsűrűsége már nem nyújtana optimális tapadást. A kompakt felépítésű, alacsony holttömeggel rendelkező blokk egy egyedülálló, sekély fluxusú neodímium mágneses belső maggal van ellátva, amely már minimális anyagvastagság mellett is maximális teljesítményű és stabil zárómezőt generál. A nagyteljesítményű acélkötelekkel, daruhorgokkal vagy teherláncokkal történő összekapcsolásnál a robusztus, nagyméretű emelőszem tökéletes feszültségeloszlást szavatol, miközben a kapcsolókar mechanikus aktiválása abszolút csúszásmentes rögzítést garantál a drótkötelek feszítése és a szállítás teljes ideje alatt.

FX-P típusú sekély fluxusú neodímium mágneses teherfelvevő biztonsági rögzítőkarral vékony lemezek és csövek stabil emeléséhez | Texem

Kifejezetten vékony lapok, rudak, csövek emelésére és szállítására
Prémium minőségű alapanyagok és megmunkálás
Nagy energiájú, megbízható, környezetbarát mágnesek
Kompakt kialakítás, alacsony holttömeg
Különleges mágneses konfiguráció
Magas teljesítmény biztosítása kevesebb felhasznált mágnessel
Nagy méretű emelőszem (oldalsó emelőszemmel is szerelhető)
3 év általános, 10 év alkatrész ellátás garancia
Biztonsági tényező: 3,5
Vonatkozó előírások: CE/EN 13155/MRL 2006/42 EWG

FX-P emelőmágnes mérettáblázata, specifikációi és teherbírása (kg) - WLL

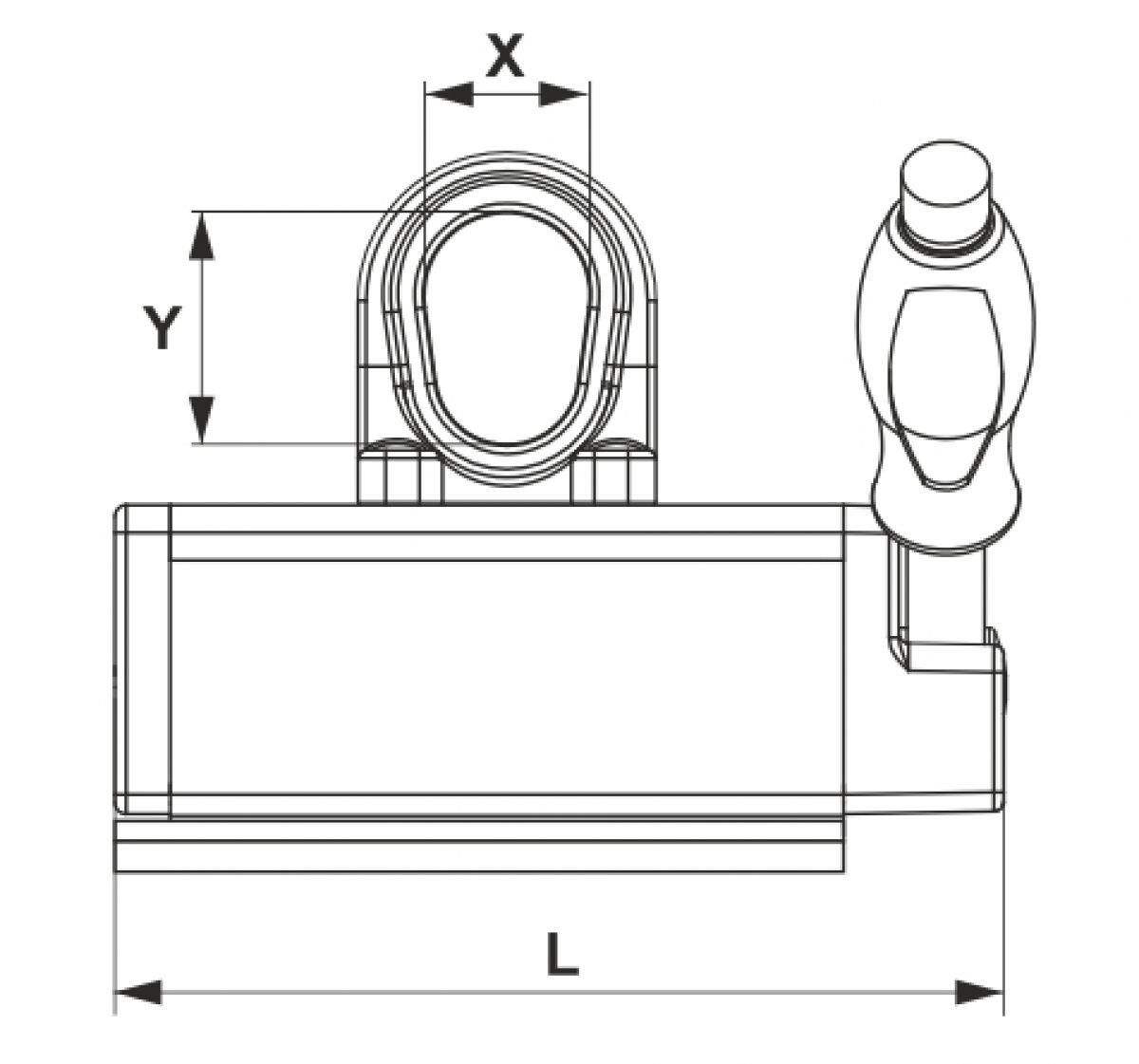

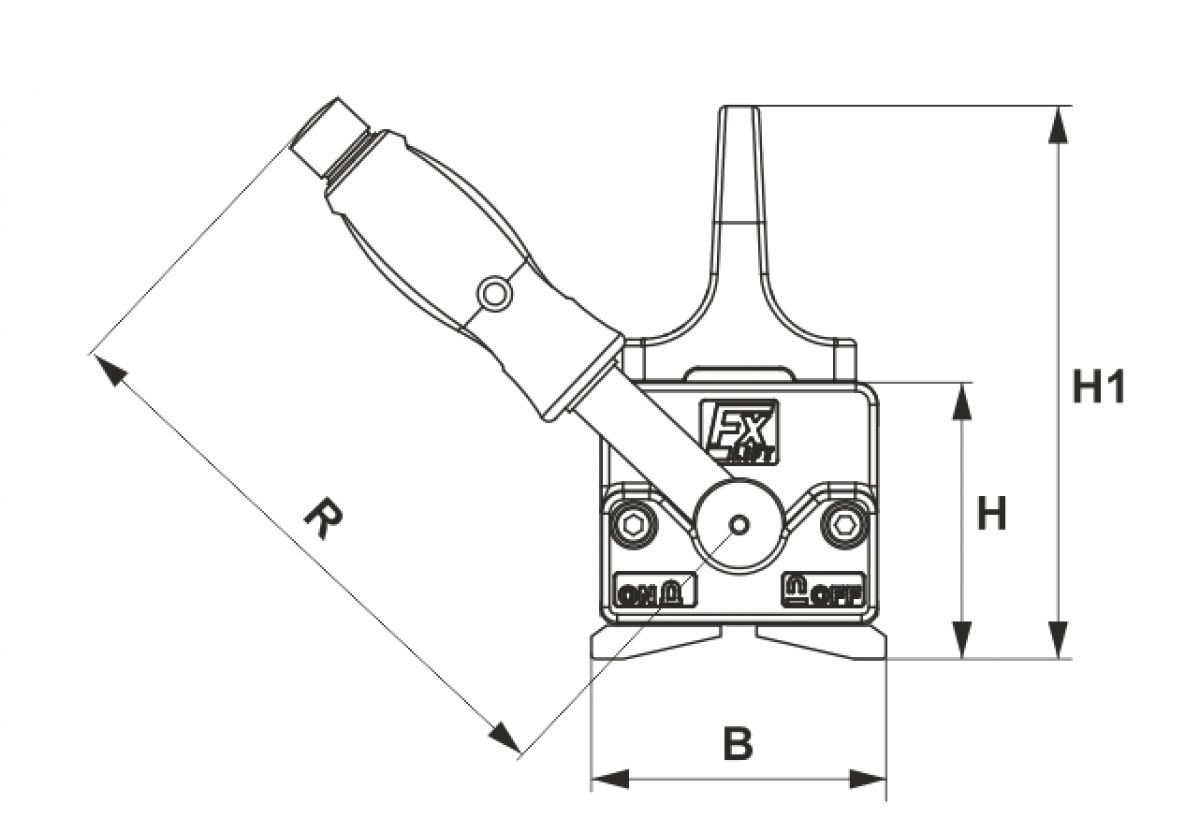

FX-P vékonyanyag-emelő mágnes elölnézeti gépészeti vázlata az L törzshosszúság, valamint az emelőszem X és Y belső geometriai paramétereinek jelölésével | Texem FX-P sekély fluxusú emelőmágnes oldalnézeti vázlata a B szélesség, H blokkmagasság, H1 teljes magasság és R működtető karhossz gépészeti jelölésével | Texem

Cikkszám	Típus	Teherbírás (t)	Teher Ø (mm)	Anyagvastagság* (mm -től)	L (mm)	B (mm)	H (mm)	H1 (mm)	R (mm)	X (mm)	Y (mm)	Saját tömeg (kg)
Cikkszám	Típus	Teherbírás (t)	Teher Ø (mm)	Anyagvastagság* (mm -től)	L (mm)	B (mm)	H (mm)	H1 (mm)	R (mm)	X (mm)	Y (mm)	Saját tömeg (kg)
1 1010172	FX-P 170	0.17	30-105	8	195	64	70	134	136	30	42	5,1
11010332	FX-P 330	0.33	40-160	10	265	87	90	170	190	42	53	12,4
11010652	FX-P 650	0.65	60-210	20	352	112	108	203	228	51	62	26

*A megadott érték a maximális teherbíráshoz szükséges anyagvastagság

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Emelőmágnessel történő emeléskor az emelési kapacitás kiszámításához az összes emeléssel kapcsolatos tényezőt figyelembe kell venni!

Emelőmágnesekkel kapcsolatos közvetlen műszaki támogatásért hívjon minket!

Erő/Teher/Légrés

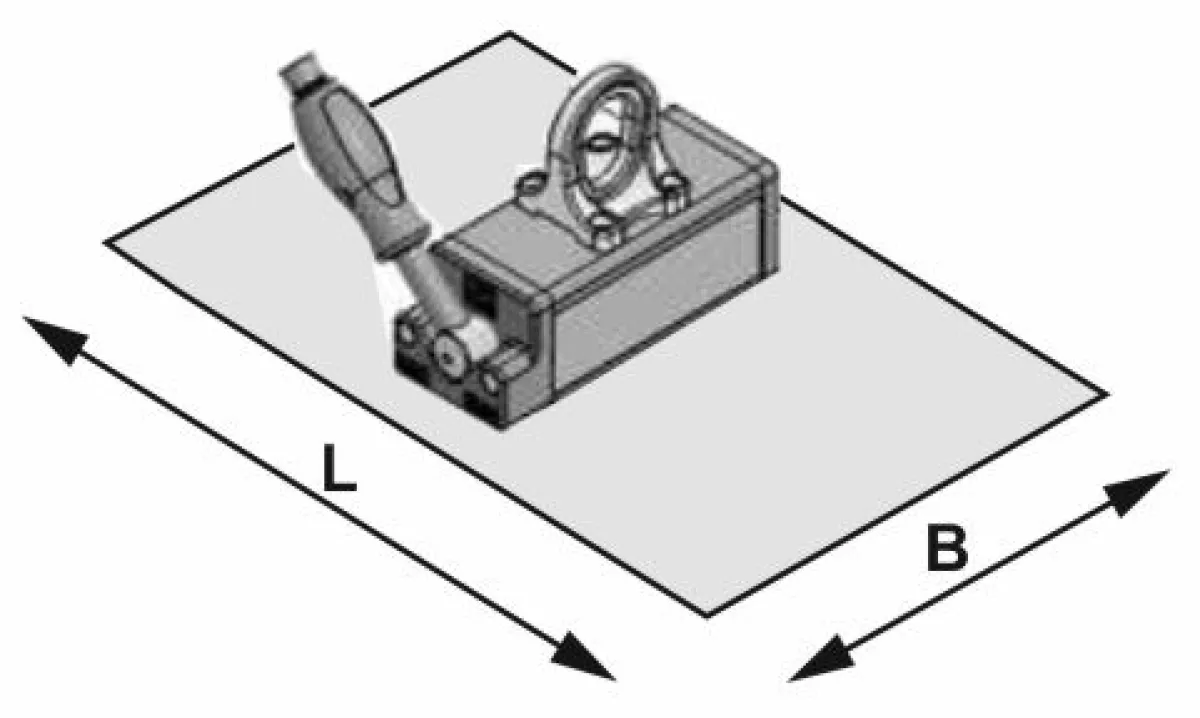

Sík teher méretrajza emelőmágnessel történő emelés esetén az L és B méretek megadásával

FX-P 170 emelőmágnes

FX-P 170	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=2	30	800	800	20	800	800	15	800	800
>=4	80	1500	1250	60	1500	1250	50	1200	1250
>=6	120	1500	1250	90	1500	1250	75	1200	1250
>=8	170	1500	1250	130	1500	1250	100	1200	1250

FX-P 330 emelőmágnes

FX-P 330	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=4	100	2000	1250	80	1500	1250	60	1250	1250
>=6	160	2500	1500	130	2000	1500	100	1500	1500
>=8	300	2500	1500	240	2000	1500	180	1500	1500
>=10	330	2500	1500	270	2000	1500	200	1500	1500

FX-P 650 emelőmágnes

FX-P 650	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=4	160	2250	1500	130	2000	1500	110	2000	1500
>=6	200	2500	1500	175	2250	1500	140	2250	1500
>=8	450	3000	1500	400	3000	1500	320	2500	1500
>=10	550	2500	1500	500	3000	1500	400	2500	1500
>=20	650	3000	1500	570	3000	1500	450	2500	1500

Erő/Teher/Légrés

FX-P emelőmágnesek

Típus	Anyagvastagság Ø mm	Légrés < 0,1 mm		Légrés 0,1 - 0,3 mm		Légrés 0,3 - 0,5 mm
Típus	Anyagvastagság Ø mm	max. teherbírás kg	emelhető teher max. hossza mm	max. teherbírás kg	emelhető teher max. hossza mm	max. teherbírás kg	emelhető teher max. hossza mm
FX-P 170	30-105	150	2000	115	2000	60	2500
FX-P 330	40-160	300	3500	250	3000	180	2500
FX-P 650	60-210	550	4000	480	3500	400	3000

Szerkezeti és felépítési jellemzők

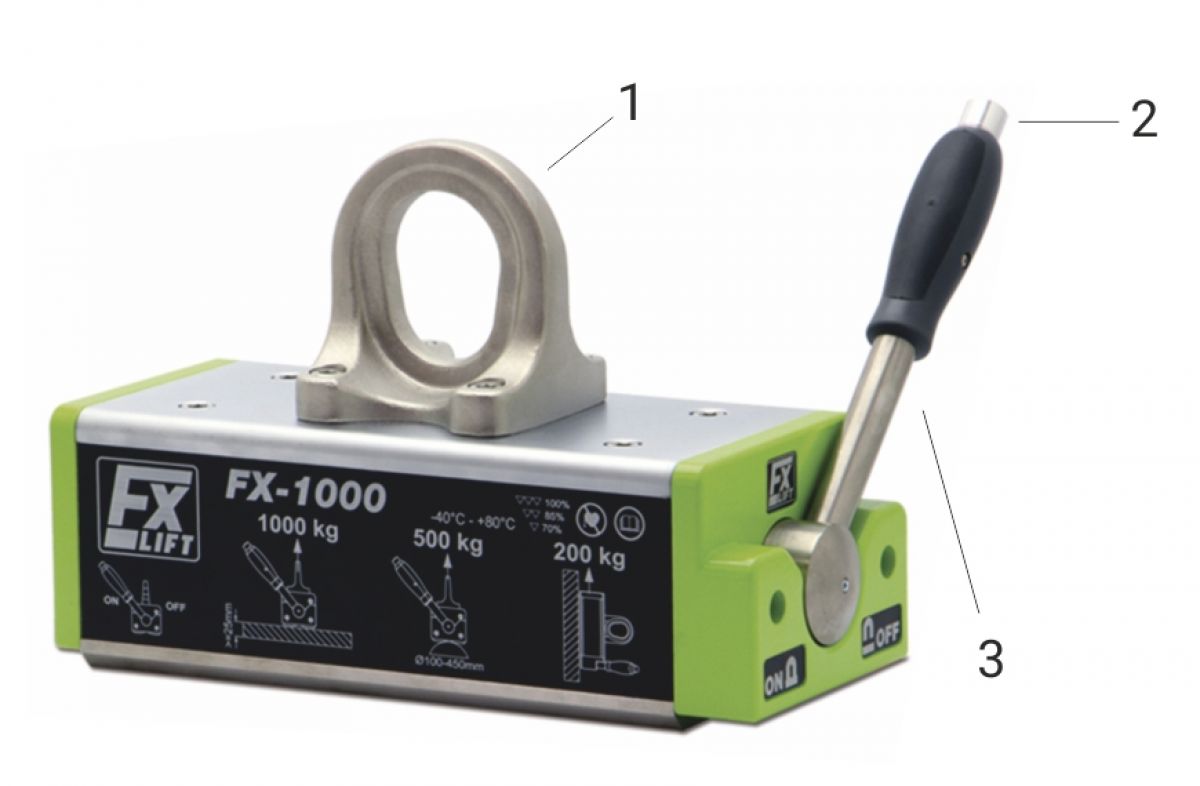

1. Nagy méretű kovácsolt emelőszem, mely könnyen csatlakoztatható a saját terhelési tartományában szokásos horgokhoz.
2. A fogantyú végén található biztonsági horony mutatja a teljes zárást.
3. A stabil kar egy kézzel működtethető kapcsoló mechanizmussal, kézi fékrendszerrel, ergonómikus PAH-mentes műanyag fogantyúval ellátott. A szerkezet önzáró és visszacsapódás-mentes.

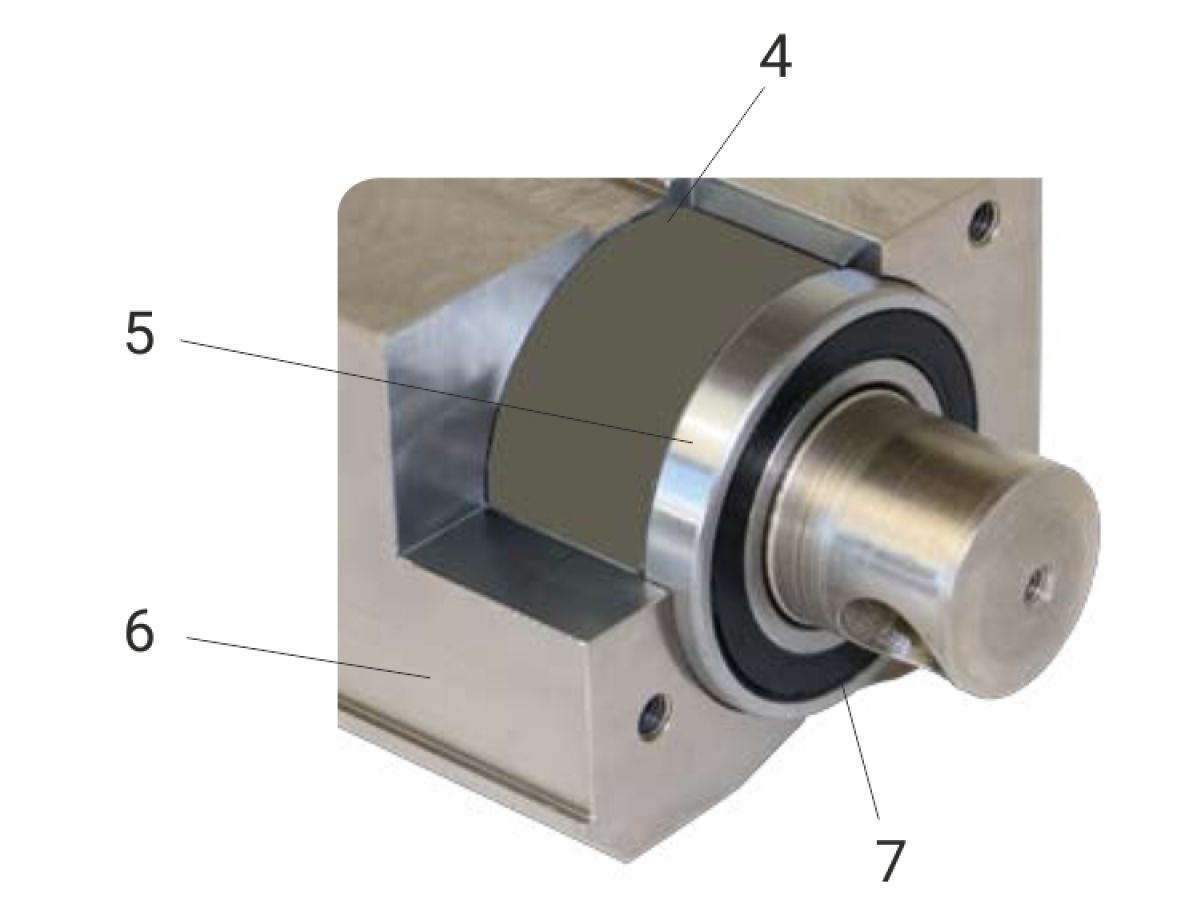

4. A nagy energiájú mágnesek stabil teljesítményt biztosítanak a mágneses magban a maximális 80 °C - os működési hőmérsékletig.
5. Teljesen nikkelezett monoblokk mágneses tengely egy darabból, golyóscsapágyazva, mechanikus gyenge pont nélkül.
6. Nikkelezett, szilárd állórész egy darabból.
7. Porvédett golyóscsapágy

FX típusú állandómágnes robusztus kovácsolt emelőszeme, a zárást mutató biztonsági horony és az ergonomikus mechanikus kapcsolókar részletfotója | Texem FX permanens mágnes teljesen nikkelezett egyrészes monoblokk tengelye, szilárd állórésze és porvédett golyóscsapágyas gépészeti metszete | Texem

Innovatív beépített mágnesek

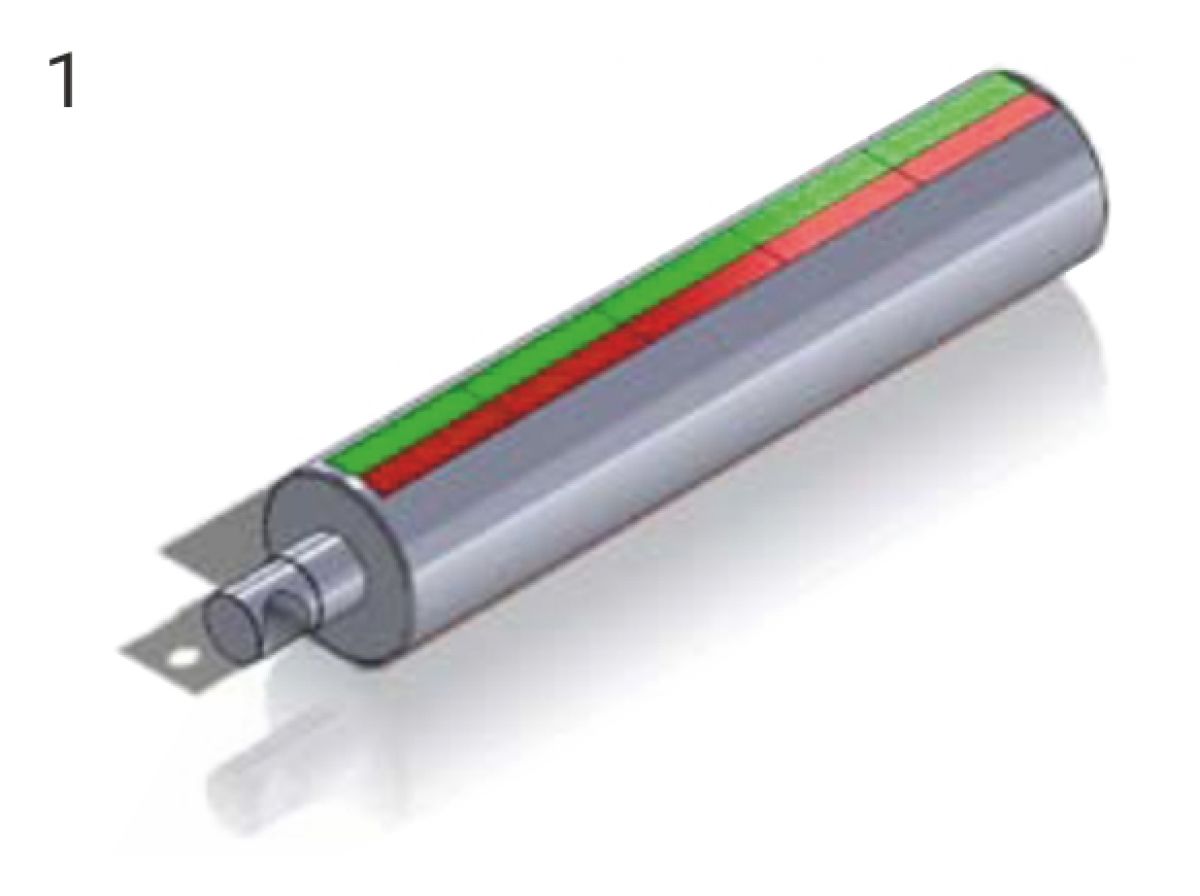

1. Hagyományos mágnesek: süllyesztett vagy hegesztett váltómú beépített mágnesekkel 180° elméleti kapcsolási szöggel, gyengített vagy hegesztett tengely, 3 légrés

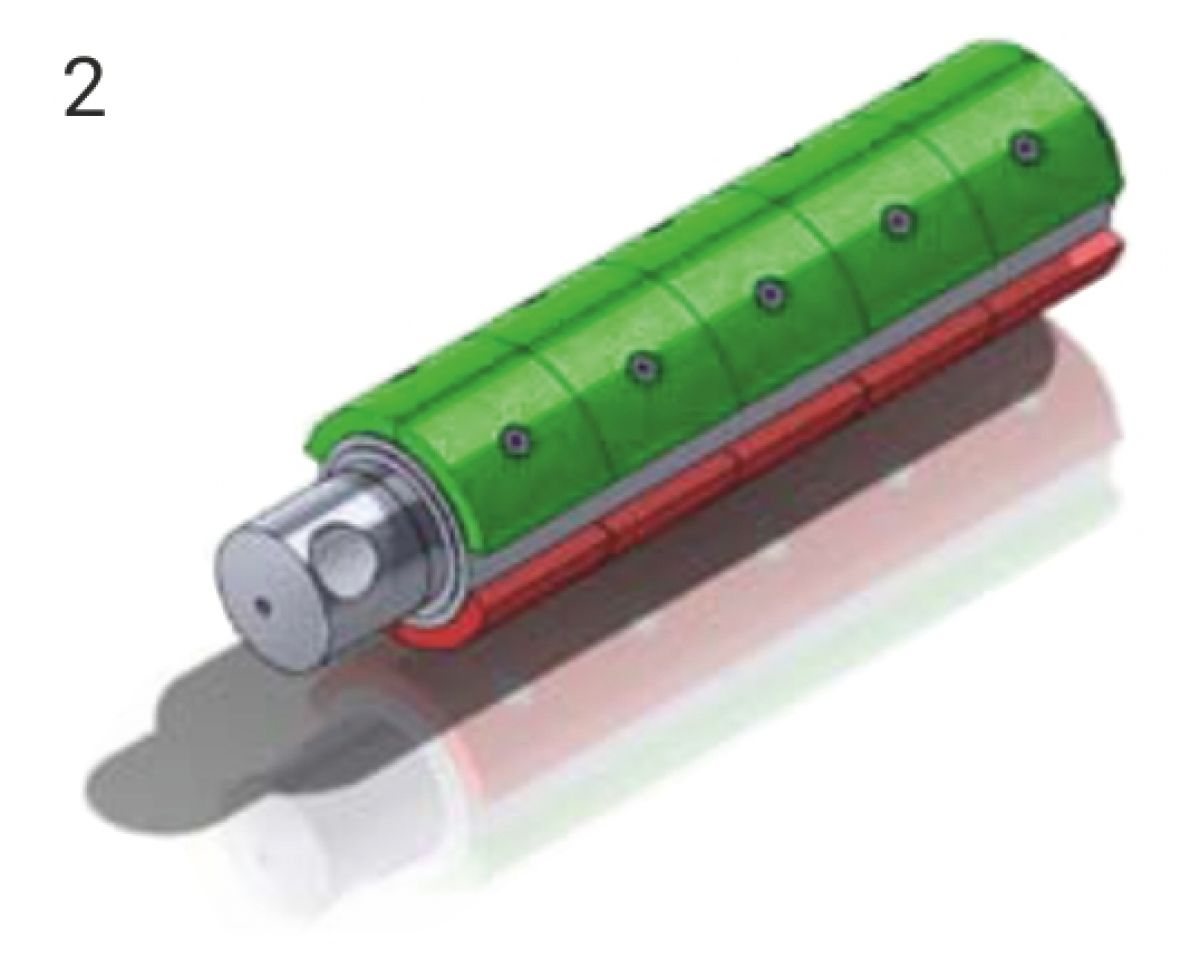

2. FX mágnesek: masszív kapcsolótengely beépített mágnesekkel, 90° elméleti kapcsolási út, rendkívül robusztus tengely, 1 légrés

Hagyományos süllyesztett vagy hegesztett váltóműves emelőmágnes szerkezeti vázlata 180 fokos kapcsolási szöggel és 3 légréssel | Texem FX mágnes innovatív belső felépítése masszív kapcsolótengellyel, 90 fokos elméleti kapcsolási úttal és veszteségmentes 1 légréssel | Texem

FX permanens emelőmágnes belső mágneses pólusváltási mechanizmusa

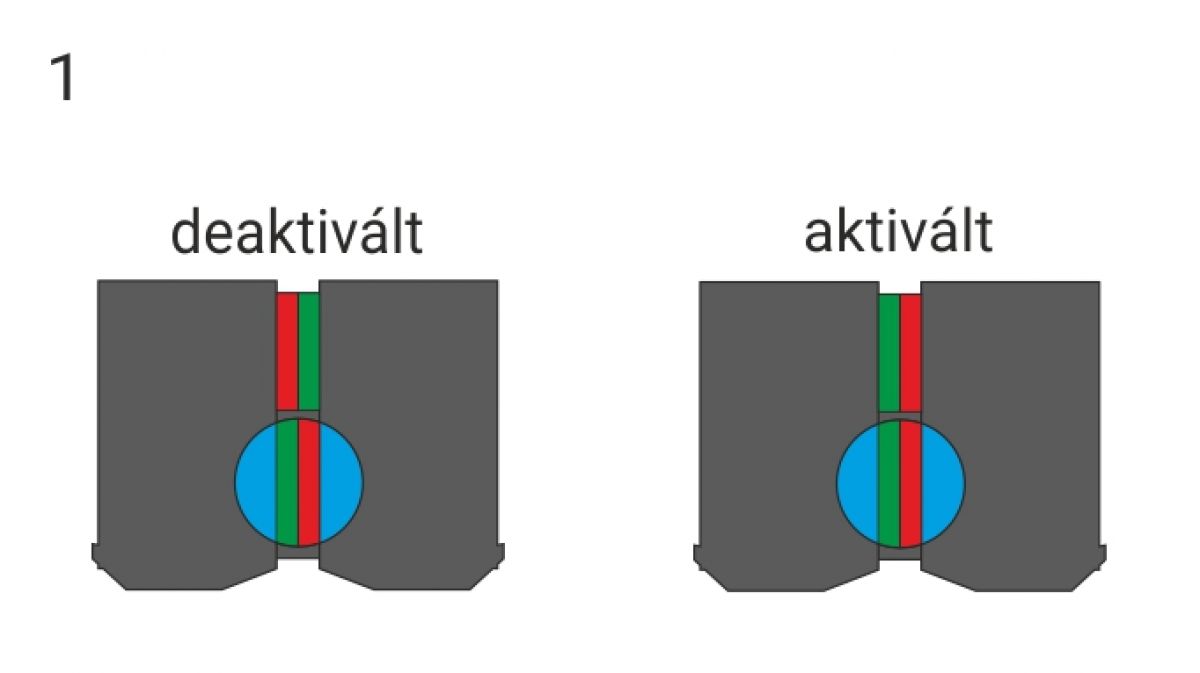

1. Hagyományos emelőmágnesek deaktivált és aktivált állapota

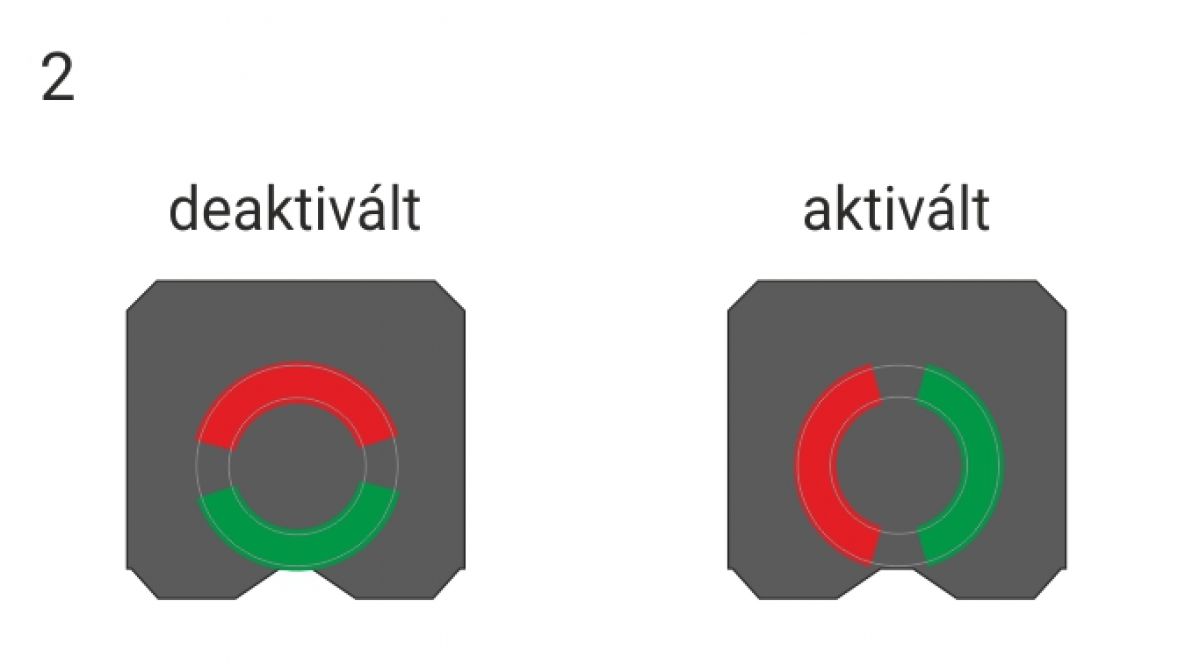

2. FX emelőmágnesek deaktivált és aktivált állapota

Hagyományos mágneses teherfelvevők belső erővonal-áramlása deaktivált üresjárati és aktivált terhelt állapotban | Texem FX permanens emelőmágnes belső mágneses mezőirányítása és áramlási sémája kikapcsolt és bekapcsolt biztonsági állapotban | Texem
