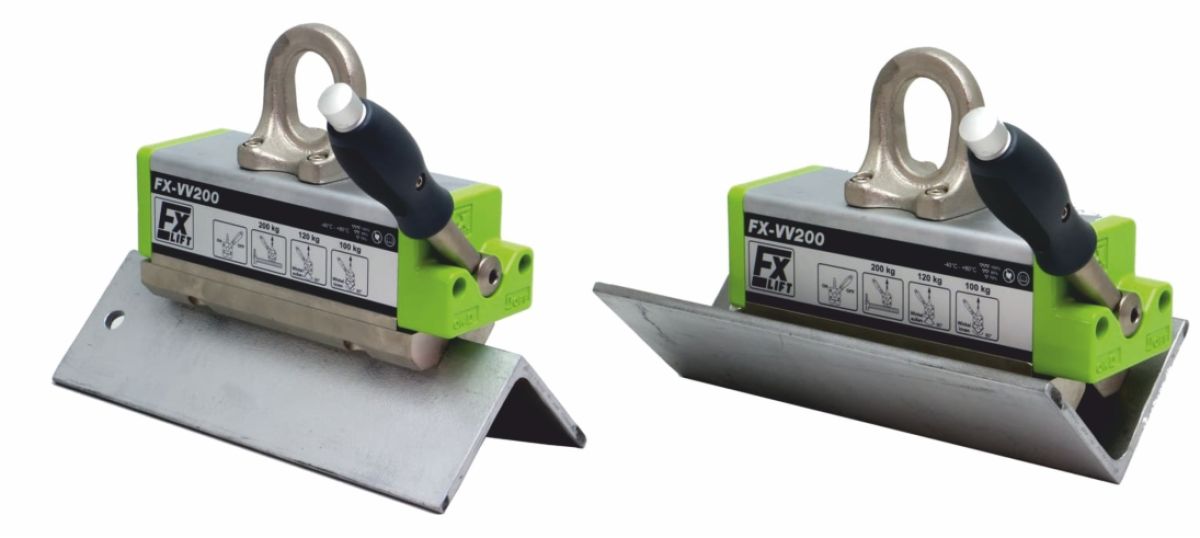

A német gyártású FX-VV típusú nagy energiájú, magas hőmérsékletű anyagokhoz optimalizált permanens emelőmágnesek a kohászat, a meleghengerművek, az acélszerkezet-gyártás és a profilmegmunkáló üzemek csúcskategóriás, külső tápellátást nem igénylő teherfelvevő komponensei. Ezt a prémium termékcsaládot a mérnökök célirányosan a technológiai folyamatokból kikerülő, forró acéllemezek, szögprofilok, valamint IPE és HEB acélgerendák rendkívül biztonságos, függőleges és vízszintes helyzetű emelésére és szállítására fejlesztették ki, ahol az extrém hőhatás miatt a standard mágneses magok már demágneseződnének. A kompakt felépítésű, alacsony holttömeggel rendelkező blokk egy speciálisan hőszigetelt és túlméretezett neodímium mágneses belső maggal van ellátva, amely +150 ºC üzemi hőmérsékletig garantálja a 100%-os névleges terhelhetőséget. A nagyteljesítményű acélkötelekkel, daruhorgokkal vagy teherláncokkal történő összekapcsolásnál a robusztus, nagyméretű emelőszem tökéletes feszültségeloszlást szavatol, miközben a kapcsolókar mechanikus aktiválása abszolút csúszásmentes és balesetbiztos rögzítést garantál a drótkötelek feszítése és a melegüzemi anyagmozgatás teljes ideje alatt.
+ 150 ºC -ig 100% terhelhetőség
| Cikkszám | Típus |
Teherbírás sík felület (t) |
Teherbírás kör keresztmetszet (t) |
Kör keresztmetszetű teher átmérője (mm) |
Teherbírás 90º teherfelvételnél (t) |
Teher max. vastagsága (mm) |
Saját tömeg (kg) |
|---|---|---|---|---|---|---|---|
| 11010204 | FX-VV 200 | 0.2 | 0.1 | 20-50 | 0.12 | 10 | 5,5 |
| 11010404 | FX-VV 400 | 0.4 | 0.2 | 25-60 | 0.25 | 15 | 13 |
| 11010804 | FX-VV 800 | 0.8 | 0.3 | 35-75 | 0.4 | 20 | 26 |
Emelőmágnessel történő emeléskor az emelési kapacitás kiszámításához az összes emeléssel kapcsolatos tényezőt figyelembe kell venni!
Erő/Teher/Légrés
| FX-VV 200 | Légrés < 0,1 mm | Légrés 0,1 - 0,3 mm | Légrés 0,3 - 0,5 mm | ||||||
|
Anyagvastagság mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
| >=4 | 70 | 1500 | 1250 | 50 | 1500 | 1250 | 35 | 1000 | 1250 |
| >=6 | 110 | 2000 | 1250 | 75 | 1500 | 1250 | 60 | 1250 | 1250 |
| >=8 | 175 | 2500 | 1250 | 120 | 2000 | 1250 | 90 | 2000 | 1250 |
| >=10 | 200 | 2500 | 1250 | 140 | 2000 | 1250 | 110 | 2000 | 1250 |
90º |
100 | 3000 | - | 80 | 2500 | - | 60 | 2000 | - |
90º |
120 | 3000 | - | 100 | 2500 | - | 60 | 2000 | - |
| FX-VV 400 | Légrés < 0,1 mm | Légrés 0,1 - 0,3 mm | Légrés 0,3 - 0,5 mm | ||||||
|
Anyagvastagság mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
| >=6 | 200 | 2000 | 1000 | 120 | 1500 | 1000 | 100 | 1250 | 1000 |
| >=8 | 300 | 2500 | 1250 | 210 | 2250 | 1250 | 150 | 2000 | 1250 |
| >=10 | 340 | 2500 | 1250 | 260 | 2250 | 1250 | 180 | 2000 | 1250 |
| >=15 | 400 | 2500 | 1250 | 320 | 2250 | 1250 | 220 | 2000 | 1250 |
|
90º |
200 | 4000 | - | 160 | 3500 | - | 120 | 3200 | - |
|
90º |
250 | 4000 | - | 190 | 3500 | - | 130 | 3200 | - |
| FX-VV 800 | Légrés < 0,1 mm | Légrés 0,1 - 0,3 mm | Légrés 0,3 - 0,5 mm | ||||||
|
Anyagvastagság mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
max. teherbírás kg |
emelhető teher max. hossza L mm |
emelhető teher max. szélessége B mm |
| >=4 | 125 | 2000 | 1500 | 100 | 2000 | 1500 | 90 | 2000 | 1500 |
| >=6 | 200 | 2500 | 1500 | 160 | 2250 | 1500 | 130 | 2250 | 1500 |
| >=8 | 400 | 3000 | 1500 | 320 | 3000 | 1500 | 270 | 2500 | 1500 |
| >=15 | 650 | 3000 | 1500 | 520 | 3000 | 1500 | 420 | 2500 | 1500 |
| >=20 | 800 | 3000 | 1500 | 650 | 3000 | 1500 | 550 | 2500 | 1500 |
|
90º |
300 | 5000 | - | 240 | 500 | - | 200 | 4000 | - |
|
90º |
400 | 5000 | - | 320 | 4500 | - | 300 | 4000 | - |
Erő/Teher/Légrés
| Típus |
Anyagvastagság Ø mm |
Légrés < 0,1 mm | Légrés 0,1 - 0,3 mm | Légrés 0,3 - 0,5 mm | |||
|
max. teherbírás kg |
emelhető teher max. hossza mm |
max. teherbírás kg |
emelhető teher max. hossza mm |
max. teherbírás kg |
emelhető teher max. hossza mm |
||
| FX-VV 200 | 20-50 | 100 | 2000 | 70 | 2000 | 60 | 1500 |
| FX-VV 400 | 25-60 | 200 | 3500 | 160 | 2250 | 120 | 2500 |
| FX-VV 800 | 35-75 | 300 | 5000 | 320 | 4500 | 300 | 4000 |
1. Nagy méretű kovácsolt emelőszem, mely könnyen csatlakoztatható a saját terhelési tartományában szokásos horgokhoz.
2. A fogantyú végén található biztonsági horony mutatja a teljes zárást.
3. A stabil kar egy kézzel működtethető kapcsoló mechanizmussal, kézi fékrendszerrel, ergonómikus PAH-mentes műanyag fogantyúval ellátott. A szerkezet önzáró és visszacsapódás-mentes.
4. A nagy energiájú mágnesek stabil teljesítményt biztosítanak a mágneses magban a maximális 80 °C - os működési hőmérsékletig.
5. Teljesen nikkelezett monoblokk mágneses tengely egy darabból, golyóscsapágyazva, mechanikus gyenge pont nélkül.
6. Nikkelezett, szilárd állórész egy darabból.
7. Porvédett golyóscsapágy
1. Hagyományos mágnesek: süllyesztett vagy hegesztett váltómú beépített mágnesekkel 180° elméleti kapcsolási szöggel, gyengített vagy hegesztett tengely, 3 légrés
2. FX mágnesek: masszív kapcsolótengely beépített mágnesekkel, 90° elméleti kapcsolási út, rendkívül robusztus tengely, 1 légrés
