Emelőmágnes – FX-R permanens mágneses teherfelvevő köracélokhoz

► Nagy energiájú prémium emelőmágnesek hengeres acélanyagokhoz 0,15 t - 3 t teherbírási tartományban

A professzionális nehézipari állandómágneses teherfelvevőket jelölő FX hivatalos termékcsalád logója | Texem

A német gyártású FX-R típusú nagy energiájú, kifejezetten hengeres testekre optimalizált permanens emelőmágnesek a gépgyártás, az acélcső-kereskedelem, a hengerművek és a nehézipari anyagraktározás csúcskategóriás, külső tápellátást nem igénylő teherfelvevő komponensei. Ezt a prémium termékcsaládot a mérnökök célirányosan kör keresztmetszetű acélanyagok, tengelyek, rudak, valamint vastag falú acélcsövek rendkívül biztonságos és sérülésmentes függőleges emelésére és szállítására fejlesztették ki, ahol a hagyományos lapos mágnesek vagy emelőhorgok nem nyújtanának elegendő érintkezési felületet. A kompakt felépítésű, alacsony holttömeggel rendelkező blokk egy mély és merész V-prizmás talpkialakítással, valamint csúcsszintű neodímium mágneses belső maggal van ellátva, amely biztosítja az erővonalak tökéletes alakzáró áramlását az íves fémfelületeken keresztül. A nagyteljesítményű acélkötelekkel, daruhorgokkal vagy láncfüggesztékekkel történő összekapcsolásnál a masszív, nagyméretű emelőszem optimális feszültségeloszlást szavatol, miközben a mechanikus kapcsolókar aktiválása abszolút csúszásmentes és balesetbiztos rögzítést garantál a drótkötelek feszítése és a szállítás teljes ideje alatt.

FX-R típusú mély V-prizmás talpkialakítással és neodímium mágneses belső maggal szerelt teherfelvevő mágnes hengeres fémanyagok emeléséhez | Texem

Kifejezetten kör keresztmetszetű anyagok emelésére é szállítására
Prémium minőségű alapanyagok és kivitel
Kompakt kialakítás, alacsony holttömeg
Nagy energiájú, megbízható, környezetbarát mágnesek
Magas teljesítmény biztosítása kevesebb felhasznált mágnessel
Nagy méretű emelőszem (oldalsó emelőszemmel is szerelhető)
3 év általános, 10 év alkatrész szállítás garancia
Biztonsági tényező: 3,5
Vonatkozó előírások: CE/EN 13155/MRL 2006/42 EWG

FX-R emelőmágnes mérettáblázata, specifikációi és teherbírása (kg) - WLL

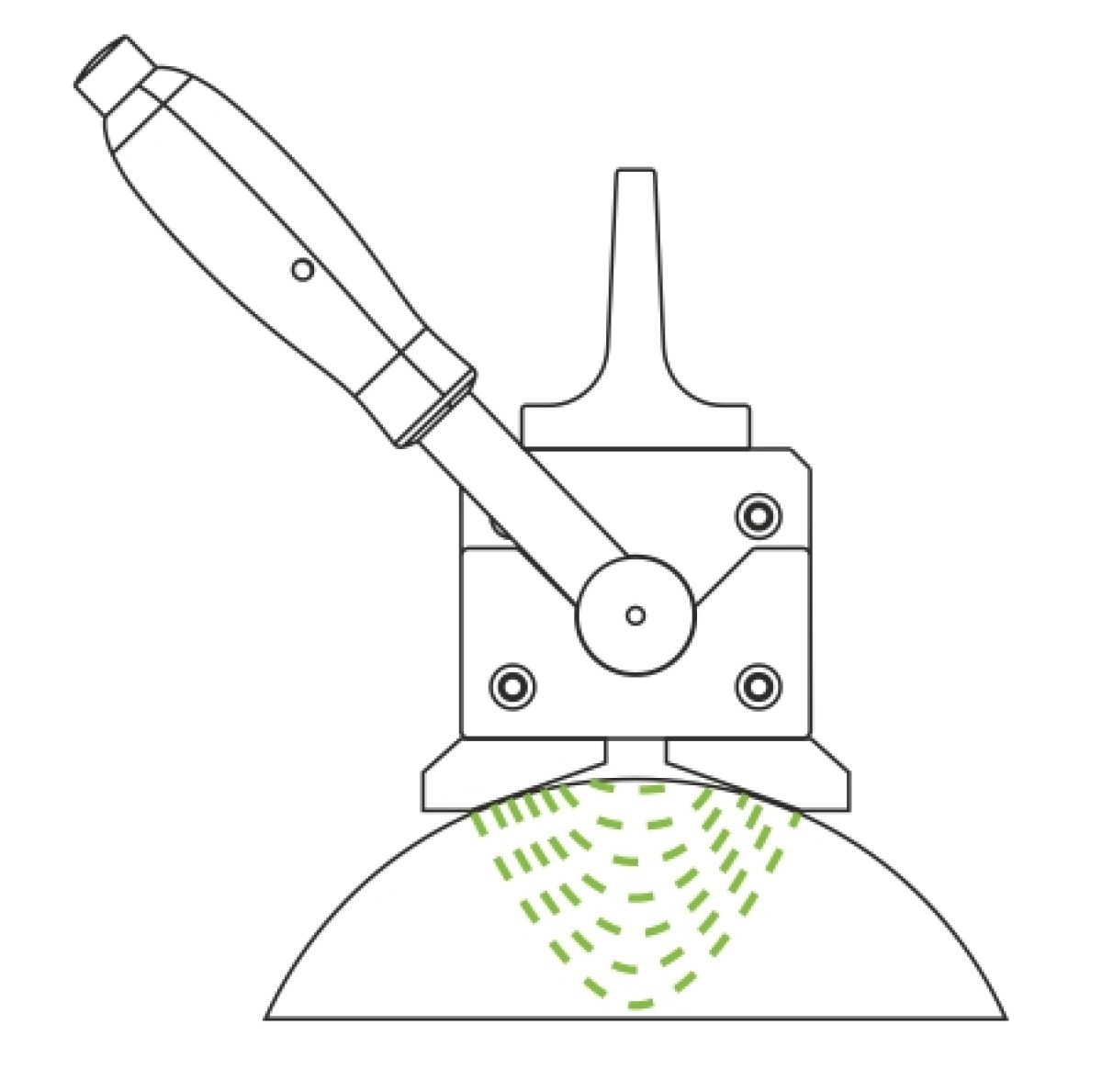

FX-R hengeresanyag-emelő mágnes elölnézeti gépészeti vázlata az L törzshosszúság, valamint az emelőszem X és Y belső geometriai paramétereinek jelölésével | Texem FX-R V-prizmás teherfelvevő mágnes oldalnézeti vázlata a B szélesség, H blokkmagasság, H1 teljes magasság és R működtető karhossz gépészeti jelölésével | Texem

Cikkszám	Típus	Teherbírás (t)	Teher átmérője (mm)	anyagvastagság* (mm -től)	L (mm)	B (mm)	H (mm)	H1 (mm)	R (mm)	X (mm)	Y (mm)	Saját tömeg (kg)
Cikkszám	Típus	Teherbírás (t)	Teher átmérője (mm)	anyagvastagság* (mm -től)	L (mm)	B (mm)	H (mm)	H1 (mm)	R (mm)	X (mm)	Y (mm)	Saját tömeg (kg)
11010101	FX-R 100	0.1	25-150	8	161	70	68	124	136	30	42	4
11010221	FX-R 225	0.225	50-205	10	205	98	90	158	190	42	53	9,5
11010451	FX-R 450	0.45	50-270	20	288	126	112	189	228	51	62	22
11010751	FX-R 750	0.75	70-370	20	361	170	142	240	261	60	76	49
11011201	FX-R 1200	1.2	120-560	40	472	248	190	334	409	68	89	127
11011801	FX-R 1800	1.8	120-560	40	648	248	190	334	534	68	89	182

*A megadott érték a maximális teherbíráshoz szükséges anyagvastagság

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Emelőmágnessel történő emeléskor az emelési kapacitás kiszámításához az összes emeléssel kapcsolatos tényezőt figyelembe kell venni!

Emelőmágnesekkel kapcsolatos közvetlen műszaki támogatásért hívjon minket!

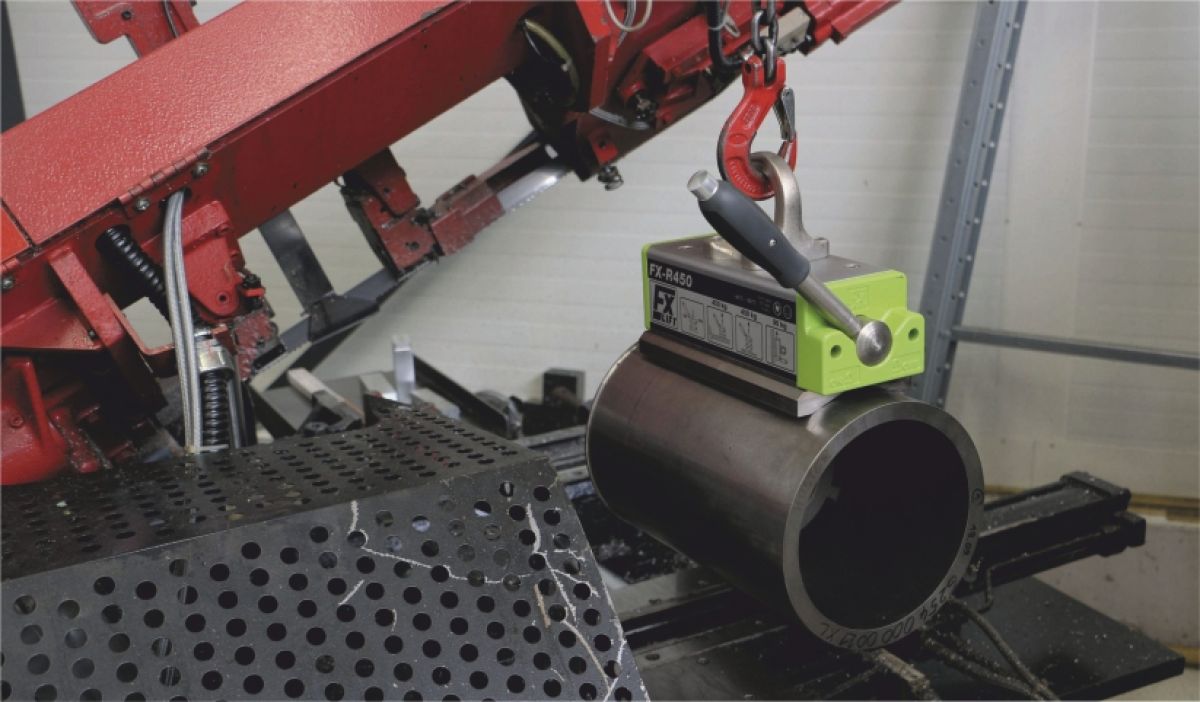

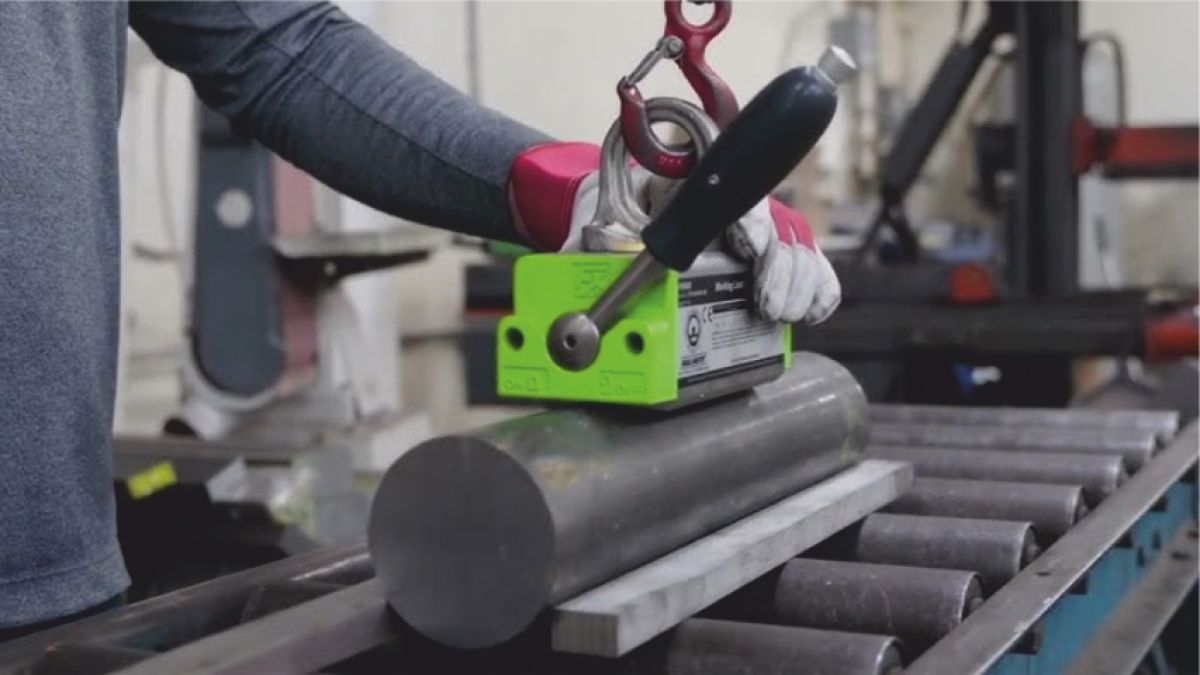

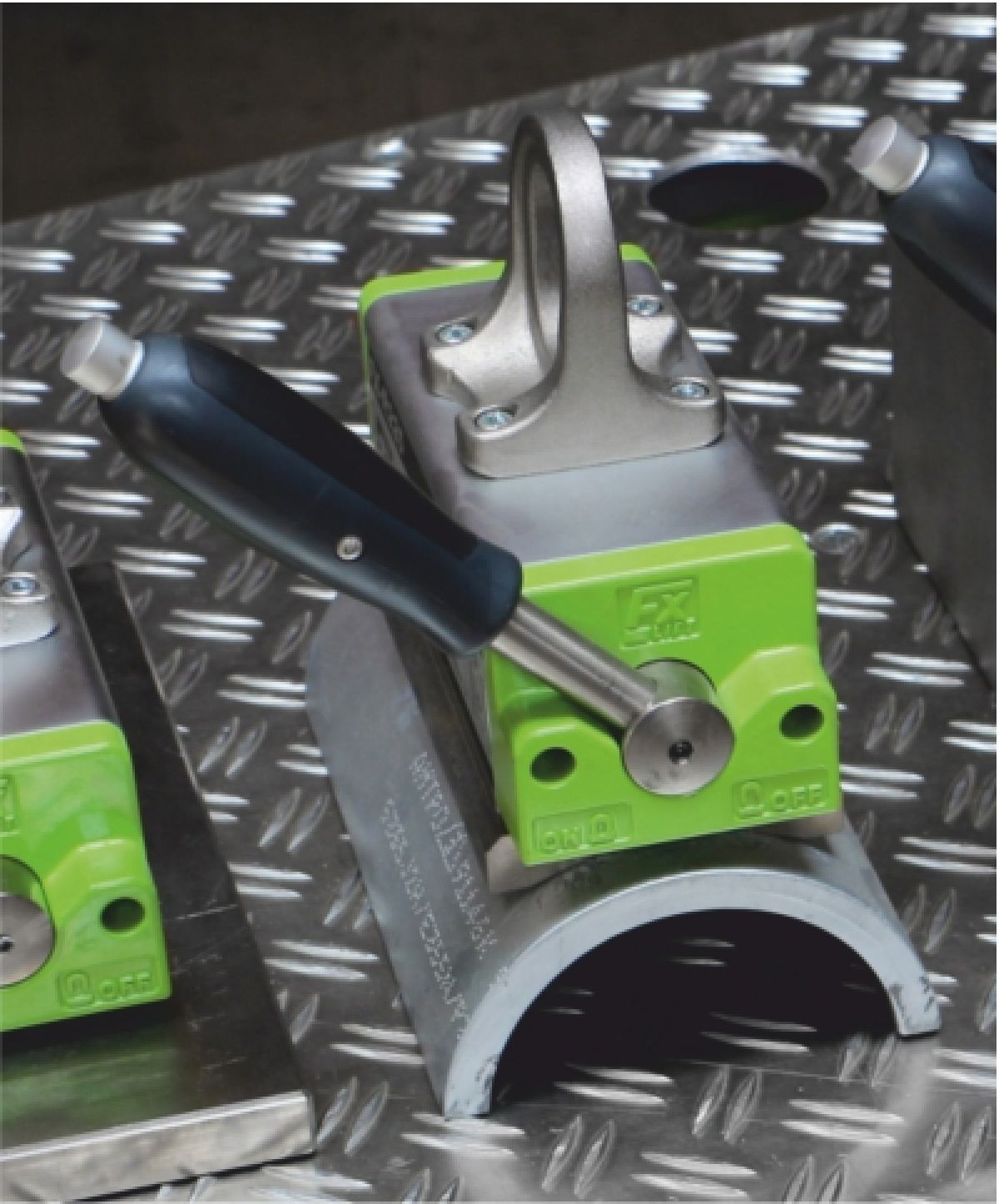

Műhelyben végzett tömör rúd emelése FX-R típusú emelőmágnessel | Texem Hengeres profil emelése FX-R emelőmágnessel ipari munkakörnyezetben | Texem Acélcső mozgatása FX-R emelőmágnessel ipari körülmények között | Texem

Erő/Teher/Légrés

Sík teher méretrajza emelőmágnessel történő emelés esetén az L és B méretek megadásával

FX-R 100 emelőmágnes

FX-R 100	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=2	25	800	800	12	800	800	10	800	800
>=4	50	1500	1000	40	1500	1000	30	1200	1000
>=6	70	1500	1000	60	1500	1000	45	1200	1000
>=8	100	1500	1000	75	1500	1000	60	1200	1000

FX-R 225 emelőmágnes

FX-R 225	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=4	80	1600	1000	60	1500	1000	40	1250	1000
>=8	180	2000	1250	150	2000	1250	120	1500	1250
>=10	225	2250	1250	200	2000	1250	150	1500	1250

FX-R 450 emelőmágnes

FX-R 450	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=6	150	1800	1500	120	1800	1000	100	1500	1250
>=10	300	2250	1500	250	2250	1250	210	2000	1250
>=15	400	2500	1500	350	2500	1250	300	2000	1250
>=20	450	3000	1500	400	3000	1250	350	2500	1250

FX-R 750 emelőmágnes

FX-R 750	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=8	300	2250	1500	280	2250	1500	250	2250	1250
>=10	400	2500	1500	380	2500	1500	300	2500	1250
>=15	700	3000	1500	680	3000	1500	550	3000	1250
>=20	750	3500	1500	720	3000	1500	600	3000	1250

FX-R 1200 emelőmágnes

FX-R 1200	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=15	600	2500	2000	500	3000	2000	440	2500	1500
>=20	800	3000	2000	600	3000	2000	550	3000	1500
>=25	1000	3500	2000	800	3000	2000	700	3000	1500
>=40	1200	4000	2000	1000	3000	2000	900	3000	1500

FX-R 1800 emelőmágnes

FX-R 1800	Légrés < 0,1 mm			Légrés 0,1 - 0,3 mm			Légrés 0,3 - 0,5 mm
Anyagvastagság mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm	max. teherbírás kg	emelhető teher max. hossza L mm	emelhető teher max. szélessége B mm
>=15	900	2500	2000	750	3000	2000	660	2500	1500
>=20	1200	3000	2000	1000	3000	2000	825	3000	1500
>=25	1500	3500	2000	1200	3000	2000	1050	3000	1500
>=40	1800	4000	2000	1500	3000	2000	1200	3000	1500

Erő/Teher/Légrés

FX-R emelőmágnesek

típus	Anyagvastagság Ø mm	Légrés < 0,1 mm		Légrés 0,1 - 0,3 mm		Légrés 0,3 - 0,5 mm
típus	Anyagvastagság Ø mm	max. teherbírás kg	emelhető teher max. hossza mm	max. teherbírás kg	emelhető teher max. hossza mm	max. teherbírás kg	emelhető teher max. hossza mm
FX-R 100	25-150	100	2000	75	2000	60	1500
FX-R 225	50-205	225	3000	200	2500	150	2000
FX-R 450	50-270	450	4000	375	3500	280	3000
FX-R 750	70-370	750	4500	600	4000	450	3000
FX-R 1200	120-560	1200	4500	900	4000	700	3500
FX-R 1800	120-560	1800	5000	1500	4000	1125	3500

Szerkezeti és felépítési jellemzők

1. Nagy méretű kovácsolt emelőszem, mely könnyen csatlakoztatható a saját terhelési tartományában szokásos horgokhoz.
2. A fogantyú végén található biztonsági horony mutatja a teljes zárást.
3. A stabil kar egy kézzel működtethető kapcsoló mechanizmussal, kézi fékrendszerrel, ergonómikus PAH-mentes műanyag fogantyúval ellátott. A szerkezet önzáró és visszacsapódás-mentes.
4. A nagy energiájú mágnesek stabil teljesítményt biztosítanak a mágneses magban a maximális 80 °C - os működési hőmérsékletig.
5. Teljesen nikkelezett monoblokk mágneses tengely egy darabból, golyóscsapágyazva, mechanikus gyenge pont nélkül.
6. Nikkelezett, szilárd állórész egy darabból.
7. Porvédett golyóscsapágy

FX típusú állandómágnes robusztus kovácsolt emelőszeme, a zárást mutató biztonsági horony és az ergonomikus mechanikus kapcsolókar részletfotója | Texem FX permanens mágnes teljesen nikkelezett egyrészes monoblokk tengelye, szilárd állórésze és porvédett golyóscsapágyas gépészeti metszete | Texem

Innovatív beépített mágnesek

1. Hagyományos mágnesek: süllyesztett vagy hegesztett váltómú beépített mágnesekkel 180° elméleti kapcsolási szöggel, gyengített vagy hegesztett tengely, 3 légrés
2. FX mágnesek: masszív kapcsolótengely beépített mágnesekkel, 90° elméleti kapcsolási út, rendkívül robusztus tengely, 1 légrés

Hagyományos süllyesztett vagy hegesztett váltóműves emelőmágnes szerkezeti vázlata 180 fokos kapcsolási szöggel és 3 légréssel | Texem FX mágnes innovatív belső felépítése masszív kapcsolótengellyel, 90 fokos elméleti kapcsolási úttal és veszteségmentes 1 légréssel | Texem

FX permanens emelőmágnes belső mágneses pólusváltási mechanizmusa

1. Hagyományos emelőmágnesek deaktivált és aktivált állapota

2. FX emelőmágnesek deaktivált és aktivált állapota

Hagyományos mágneses teherfelvevők belső erővonal-áramlása deaktivált üresjárati és aktivált terhelt állapotban | Texem FX permanens emelőmágnes belső mágneses mezőirányítása és áramlási sémája kikapcsolt és bekapcsolt biztonsági állapotban | Texem
