A Texem™ a nehézipari, autódarus és toronydarus gépészeti igények kiszolgálására kínál prémium minőségű, szigorúan bizonylatolt egyágú kovácsolt daruhorgokat és a hozzájuk tartozó rögzítőkomponenseket. Termékeink a szigorú DIN 15401 nemzetközi tervezési és gyártási szabványcsaládnak megfelelően készülnek, garantálva a maximális szakítószilárdságot és a fáradással szembeni kiemelkedő ellenállást az extrém üzemi ciklusok során is.Az egyágú daruhorgok széles méretválasztékban (Nr. 04-től Nr. 125-ös építési nagyságig) és a legmagasabb szilárdsági osztályokban (M, P, S, T, V acélminőség) érhetők el, így 0,5 tonnától egészen 125 tonna névleges teherbírásig (WLL) biztosítanak golyóálló megoldást. A horgok a darugémfej és a horogszekrény gépészeti specifikációi szerint szállíthatók szabadon alakított nyers kivitelben, egyedileg menetesen megmunkált szárral, biztonsági rugós kiakadásgátlóval szerelve, vagy komplett egységként – horoganyával, horoghíddal és biztosítólemezzel együtt.
A horgokat kovácsolják és hőkezelik az optimális szilárdság és szívóssági tulajdonságok elérése érdekében.
A horgokon lévő rögzített távolságú jelölések lehetővé teszik vizsgálatok során a deformációra vonatkozó kontrollt. Meghibásodott, elkopott horogszerkezet javítása során gyakran nem elegendő a sérült horog cseréje, jellemzően a csatlakozó horoghidat, horoganyát, csapágyat is cserélni szükséges. Egyes nagyobb méretek szabadalakító eljárással készülnek.
A kovácsolt daruhorgok szállíthatók:
|

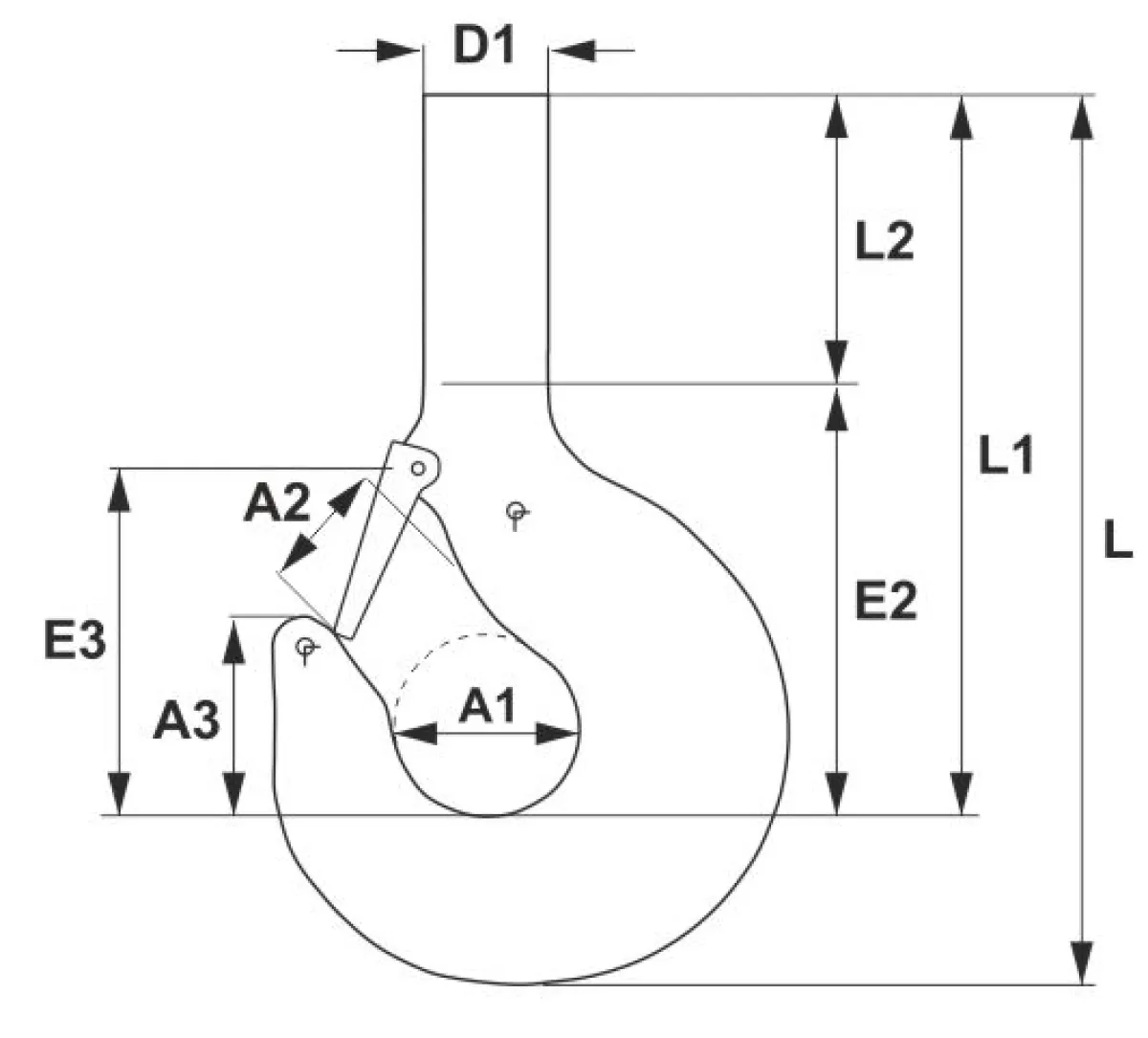

Teherbírás (t) |
A1 (mm) |
A2 (mm) |
A3 (mm) |
E2 (mm) |
E3 (mm) |
D1 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
Saját tömeg (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 50 | 40 | 57 | 128 | 105 | 30 | 237 | 197 | 69 | 3,2 |
| 1,6 | 56 | 45 | 64 | 146 | 118 | 36 | 272 | 224 | 78 | 4,5 |
| 2,5 | 63 | 50 | 72 | 167 | 132 | 42 | 311 | 253 | 86 | 6,3 |
| 4 | 71 | 56 | 80 | 190 | 148 | 48 | 352 | 285 | 95 | 8,8 |
| 5 | 80 | 63 | 90 | 215 | 165 | 53 | 393 | 318 | 103 | 12,3 |
| 6 | 90 | 71 | 101 | 240 | 185 | 60 | 465 | 380 | 140 | 17,7 |
| 8 | 100 | 80 | 113 | 268 | 210 | 67 | 513 | 418 | 150 | 24 |
| 10 | 112 | 90 | 127 | 286 | 221 | 75 | 566 | 460 | 174 | 40 |
| 12 | 125 | 100 | 143 | 316 | 252 | 85 | 643 | 525 | 209 | 55 |
| 16 | 140 | 112 | 160 | 357 | 280 | 95 | 727 | 595 | 238 | 77 |
| 20 | 160 | 125 | 180 | 405 | 330 | 106 | 815 | 665 | 260 | 112 |
| 25 | 180 | 140 | 202 | 455 | 360 | 118 | 905 | 735 | 280 | 160 |
| 32 | 200 | 160 | 225 | 510 | 400 | 132 | 1000 | 810 | 300 | 220 |
| 40 | 224 | 180 | 252 | 567 | 447 | 150 | 1117 | 905 | 338 | 310 |
| 50 | 250 | 200 | 285 | 635 | 485 | 170 | 1226 | 990 | 355 | 430 |
| 63 | 280 | 224 | 320 | 710 | 550 | 190 | 1385 | 1120 | 410 | 600 |
| 80 | 315 | 250 | 358 | 802 | 598 | 212 | 1570 | 1270 | 468 | 860 |
| 100 | 355 | 280 | 402 | 902 | 688 | 236 | 1750 | 1415 | 513 | 1220 |
| 125 | 400 | 315 | 450 | 1020 | 750 | 265 | 1965 | 1590 | 570 | 1740 |
A DIN 15400-as „szabványsorozat” alapján készülő kovácsolt daruhorgok és tartozékaik számos daru horogszerkezetében megtalálhatók.
A csapágyazott horog, a horoghíd, a horoganya szabványosított megoldása évtizedek óta kiforrott és biztonságos megoldást jelent.
A szabvány előírja azokat a követelményeket, amelyek biztosítják a kovácsolt horgok megbízhatóságát.
Lényeges különbség a standard kovácsolt függesztékeknél használt horgokhoz képest, hogy ezeknél a horgoknál
a teherbírás több tényező függvénye, vagyis azonos geometriai méretű és anyagminőségű horgok terhelhetősége eltérő is lehet.
A horog a szabvány szerinti nagyságával - pl. Nr.6 - és szilárdsági osztályával - pl. P - beazonosítható, azonban terhelhetősége a csoportba sorolásától is függ.
Pl.: az Nr. 6 méretű horog 2m/M5 esetén P szilárdsági osztállyal 10 tonna terhelhetőségű.
| Szilárdsági osztály |
Csoportszám (ISO/FEM) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| P | 1Bm/M3 | 1Am/M4 | 2m/M5 | 3m/M6 | 4m/M7 | 5m/M8 | ||||
| S | 1Bm/M3 | 1Am/M4 | 2m/M5 | 3m/M6 | 4m/M7 | 5m/M8 | ||||
| T | 1Bm/M3 | 1Am/M4 | 2m/M5 | 3m/M6 | 4m/M7 | |||||
| V | 1Bm/M3 | 1Am/M4 | 2m/M5 | 3m/M6 | 4m/M7 | |||||
|
Horog építési nagyság |
Terhelhetőség (t) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nr.04 | 2 | 1,6 | 1,25 | 1 | 0,8 | 0,63 | 0,5 | 0,4 | 0,32 | 0,25 |
| Nr.05 | 2,5 | 2 | 1,6 | 1,25 | 1 | 0,8 | 0,63 | 0,5 | 0,4 | 0,32 |
| Nr.08 | 4 | 3,2 | 2,5 | 2 | 1,6 | 1,25 | 1 | 0,8 | 0,63 | 0,5 |
| Nr.1 | 5 | 4 | 3,2 | 2,5 | 2 | 1,6 | 1,25 | 1 | 0,8 | 0,63 |
| Nr.1,6 | 8 | 6,3 | 5 | 4 | 3,2 | 2,5 | 2 | 1,6 | 1,25 | 1 |
| Nr.2,5 | 12,5 | 10 | 8 | 6,3 | 5 | 4 | 3,2 | 2,5 | 2 | 1,6 |
| Nr.4 | 20 | 16 | 12,5 | 10 | 8 | 6,3 | 5 | 4 | 3,25 | 2,5 |
| Nr.5 | 25 | 20 | 16 | 12,5 | 10 | 8 | 6,3 | 5 | 4 | 3,2 |
| Nr.6 | 32 | 25 | 20 | 16 | 12,5 | 10 | 8 | 6,3 | 5 | 4 |
| Nr.8 | 40 | 32 | 25 | 20 | 16 | 12,5 | 10 | 8 | 6,3 | 5 |
| Nr.10 | 50 | 40 | 32 | 25 | 20 | 16 | 12,5 | 10 | 8 | 6,3 |
| Nr.12 | 63 | 50 | 40 | 32 | 25 | 20 | 16 | 12,5 | 10 | 8 |
| Nr.16 | 80 | 63 | 50 | 40 | 32 | 25 | 20 | 16 | 12,5 | 10 |
| Nr.20 | 100 | 80 | 63 | 50 | 40 | 32 | 25 | 20 | 16 | 12,5 |
| Nr.25 | 125 | 100 | 80 | 63 | 50 | 40 | 32 | 25 | 20 | 16 |
| Nr.32 | 160 | 125 | 100 | 80 | 63 | 50 | 40 | 32 | 25 | 20 |
| Nr.40 | 200 | 160 | 125 | 100 | 80 | 63 | 50 | 40 | 32 | 25 |
| Nr.50 | 250 | 200 | 160 | 125 | 100 | 80 | 63 | 50 | 40 | 32 |
