Schilling alumínium bakdaru – Állítható magasságú könnyűszerkezetű bakdaru

► Független teleszkópos lábazatú mobil alumíniumportál haladóművel 0,5 t - 1,5 t méretsorban

A német tervezésű Schilling típusú alumínium bakdaruk a mobil helyszíni gépészeti szervizek, az autójavító műhelyek, a rugalmas karbantartó csapatok és a kötött darupályával nem rendelkező üzemrészek csúcskategóriás berendezései. Ezt a rendkívül csekély saját tömeggel és moduláris, teleszkópos szerkezettel rendelkező portáldarut célirányosan olyan változó helyszínű emelési feladatokhoz fejlesztették ki, ahol a nehéz acélszerkezetek szállítása és összeszerelése logisztikai korlátokba ütközne, de elvárás a maximális statikai biztonság és a gyors felállíthatóság. A berendezés magja egy nagyszilárdságú alumínium profilból készült, két részből álló, hüvelyes szerkezetű futópálya-gerenda, amelyen a fokozatmentesen pozicionálható és rögzíthető haladómű teljes terhelés alatt is precíz vízszintes tehergördítést szavatol. A fix telepítésű, nehéz fali vagy oszlopos forgódarukkal szemben ez a szétszedhető alumínium alapgép nyújtja a legrugalmasabb és leginkább hordozható padlószint feletti teherkezelést.

Schilling állítható magasságú és fesztávú mobil alumínium bakdaru teleszkópos lábazattal és rögzíthető haladóművel | Texem

Opciók:



Schilling bakdaru mérettáblázata és terhelhetősége - WLL (t)

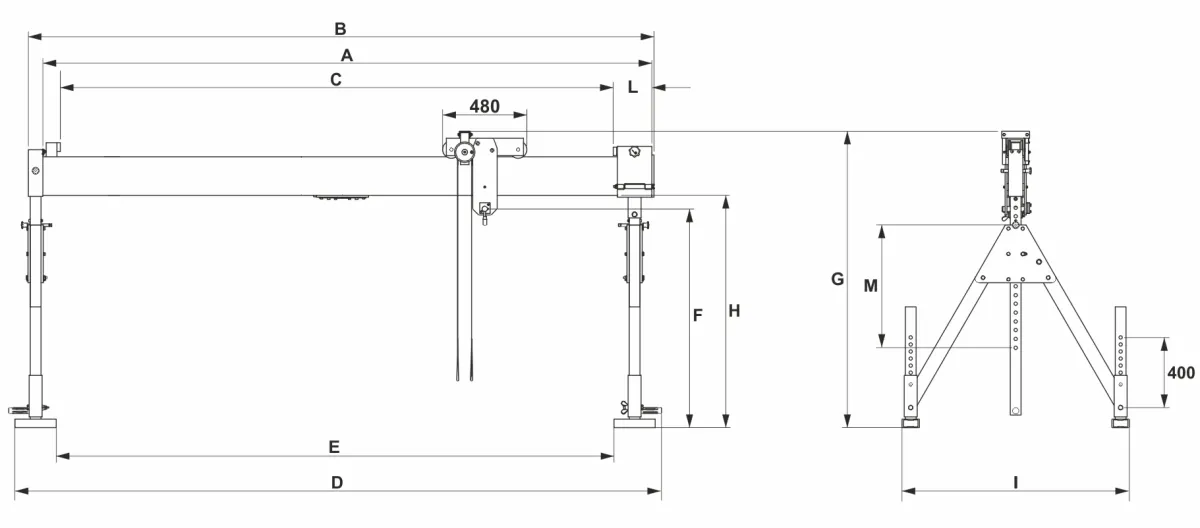

Schilling alumínium portáldaru komplex szerkezeti és beépítési méretrajza az A, B, C, D, E és F-H magassági mérettartományokkal | Texem

Cikkszám Teherbírás
(t)		 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F
min./max.
(mm)		 G
min./max.
(mm)		 H
min./max.
(mm)		 I
(mm)		 K
(mm)		 L
(mm)
SMALL
1310540-10 0.5 4000 4090 3679 4250 3707 1249/2349 1695/2795 1327/2427 1297 221 700
1311040-10 1 4000 4090 3679 4250 3707 1249/2349 1695/2795 1327/2427 1297 221 700
1311050-10 1 5000 5164 4579 5277 4607 1249/2349 1695/2795 1327/2427 1297 221 700
1311060-10 1 6000 6090 5679 6250 5707 1249/2349 1695/2795 1327/2427 1297 221 700
1311070-10 1 7000 7164 6579 7277 6607 1249/2349 1695/2795 1327/2427 1297 221 700
1311080-10 1 8000 8090 7679 8250 7707 1249/2349 1695/2795 1327/2427 1297 221 700
1311540-10 1.5 4000 4090 3679 4250 3707 1249/2349 1695/2795 1327/2427 1297 221 700
1311550-10 1.5 5000 5164 4579 5277 4607 1249/2349 1695/2795 1327/2427 1297 221 700
1311560-10 1.5 6000 6090 5679 6250 5707 1249/2349 1695/2795 1327/2427 1297 221 700
MEDIUM
1320540-10 0.5 4000 4090 3679 4250 3707 1730/2980 2175/3425 1808/3058 1736 221 850
1321040-10 1 4000 4090 3679 4250 3707 1730/2980 2175/3425 1808/3058 1736 221 850
1321050-10 1 5000 5164 4579 5277 4607 1730/2980 2175/3425 1808/3058 1736 221 850
1321060-10 1 6000 6090 5679 6250 5707 1730/2980 2175/3425 1808/3058 1736 221 850
1321070-10 1 7000 7164 6579 7277 6607 1730/2980 2175/3425 1808/3058 1736 221 850
1321080-10 1 8000 8090 7679 8250 7707 1730/2980 2175/3425 1808/3058 1736 221 850
1321540-10 1.5 4000 4090 3679 4250 3753 1730/2980 2175/3425 1808/3058 1736 221 850
1321550-10 1.5 5000 5164 4579 5277 4653 1730/2980 2175/3425 1808/3058 1736 221 850
1321560-10 1.5 6000 6090 5679 6250 5753 1730/2980 2175/3425 1808/3058 1736 221 850
HIGH
1311040-10 1 4000 4090 3679 4250 3707 1249/2349 1695/2795 1327/2427 1297 221 700
1311050-10 1 5000 5164 4579 5277 4607 1249/2349 1695/2795 1327/2427 1297 221 700
1311060-10 1 6000 6090 5679 6250 5707 1249/2349 1695/2795 1327/2427 1297 221 700
1311070-10 1 7000 7164 6479 7277 6607 1249/2349 1695/2795 1327/2427 1297 221 700
1311080-10 1 8000 8090 7679 8250 7707 1249/2349 1695/2795 1327/2427 1297 221 700
1331540-10 1.5 4000 4100 3479 4234 3753 2310/4010 2755/4455 2388/4088 2238 421 1300
1331550-10 1.5 5000 5184 4479 5261 4653 2310/4010 2755/4455 2388/4088 2238 421 1300
1331560-10 1.5 6000 6100 5479 6234 5753 2310/4010 2755/4455 2388/4088 2238 421 1300

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Specifikációk

* nagyobb profil vastagság

SMALL

 1310540-10 1311040-10 1311050-10 1311060-10 1311070-10 1311080-10 1311540-10 1311550-10 1311560-10
Teherbírás (t) 0.5 1 1 1 1 1 1.5 1.5 1.5
Lábazat profil (mm) 61x60 61x60 61x60 61x60 61x60 61x60 61x60 61x60 61x60
Gerenda profil
(mm)		 220x60 220x60 220x60 220x60 220x60* 220x60* 220x60 220x60* 220x60*
Saját tömeg (kg) 109 116 127 133 174 185 116 148 159
Gerenda 42 49 60 66 107 118 49 81 92
Lábazat rövid gerendákhoz 25 25 25 25 25 25 25 25 25
Lábazat hosszú gerendákhoz 25 25 25 25 25 25 25 25 25
Haladómű 12 12 12 12 12 12 12 12 12
Állító kar 4 4 4 4 4 4 4 4 4
Egyéb komponensek 1 8 1 1 1 1 1 1



MEDIUM

 1310540-10 1311040-10 1311050-10 1311060-10 1311070-10 1311080-10 1311540-10 1311550-10 1311560-10
Teherbírás (t) 0.5 1 1 1 1 1 1.5 1.5 1.5
Lábazat profil (mm) 61x60 61x60 61x60 61x60 61x60 61x60 61x60 61x60 61x60
Gerenda profil
(mm)		 220x60 220x60 220x60 220x60 220x60* 220x60* 220x60 220x60* 220x60*
Saját tömeg (kg) 109 116 127 133 174 185 116 148 159
Gerenda 42 49 60 66 107 118 49 81 92
Lábazat rövid gerendákhoz 25 25 25 25 25 25 25 25 25
Lábazat hosszú gerendákhoz 25 25 25 25 25 25 25 25 25
Haladómű 12 12 12 12 12 12 12 12 12
Állító kar 4 4 4 4 4 4 4 4 4
Egyéb komponensek 1 1 1 1 1 1 1 1



HIGH

 1310540-10 1311040-10 1311050-10 1311060-10 1311070-10 1311080-10 1311540-10 1311550-10 1311560-10
Teherbírás (t) 0.5 1 1 1 1 1 1.5 1.5 1.5
Lábazat profil (mm) 61x60 61x60 61x60 61x60 61x60 61x60 61x60 61x60 61x60
Gerenda profil
(mm)		 220x60 220x60 220x60 220x60 220x60* 220x60* 220x60 220x60* 220x60*
Saját tömeg (kg) 109 116 127 133 174 185 116 148 159
Gerenda 42 49 60 66 107 118 49 81 92
Lábazat rövid gerendákhoz 25 25 25 25 25 25 25 25 25
Lábazat hosszú gerendákhoz 25 25 25 25 25 25 25 25 25
Haladómű 12 12 12 12 12 12 12 12 12
Állító kar 4 4 4 4 4 4 4 4 4
Egyéb komponensek 1 1 1 1 1 1 1 1 1

Közvetlen műszaki támogatásért hívjon minket!

Komplett mobil portáldaru-konfiguráció: Miért elengedhetetlen a mérnöki egyeztetés?

A megadott cikkszámok és alapárak kizárólag a Schilling bakdaru alap alumínium vázszerkezetére vonatkoznak, a működéshez szükséges kiegészítők nélkül. A biztonságos üzembe helyezés komplex feladat, ezért a kosárba helyezés helyett szakmai egyeztetést javasolunk:

  • Emelőmű és haladómű összehangolása: A gerendára a feladathoz méretezett kézi vagy elektromos/pneumatikus láncos emelőt kell választani a megfelelő terhelhetőséghez.
  • Padozatkompatibilitás és kerékválasztás: Ellenőrizni kell az aljzatburkolat teherbírását a pontszerű terhelés miatt, és a terepviszonyokhoz illeszkedő kerékgarnitúrát (gumi, poliuretán, fixálható) kell választani.
  • Elektromos és vezérlőrendszer: Elektromos emelő esetén a kábelek, kábeltartó kocsik és főkapcsolók kiválasztása a csarnok hálózatához igazítva szükséges.
  • Egyedi kiegészítők és logisztika: Moduláris bővítési lehetőségek (fali konzolok, szállítódobozok) mérnöki támogatással.
  • Kulcsrakész Texem szolgáltatások: Teljes körű emelőeszköz-tervezés, helyszíni telepítés, hatósági felülvizsgálatok és teherpróba.



Alap szerkezeti egységek

Gerenda

Két darbból álló, szétszedhető és könnyen szerelhető alumínium gerenda.
A hüvellyel ellátott darab egyetlen gerendaként is használható.

Schilling két darabból álló szétszedhető és modulárisan összekapcsolható nagyszilárdságú alumínium futópálya-gerenda | Texem

Schilling gerenda egységek összekapcsolása és rögzítése

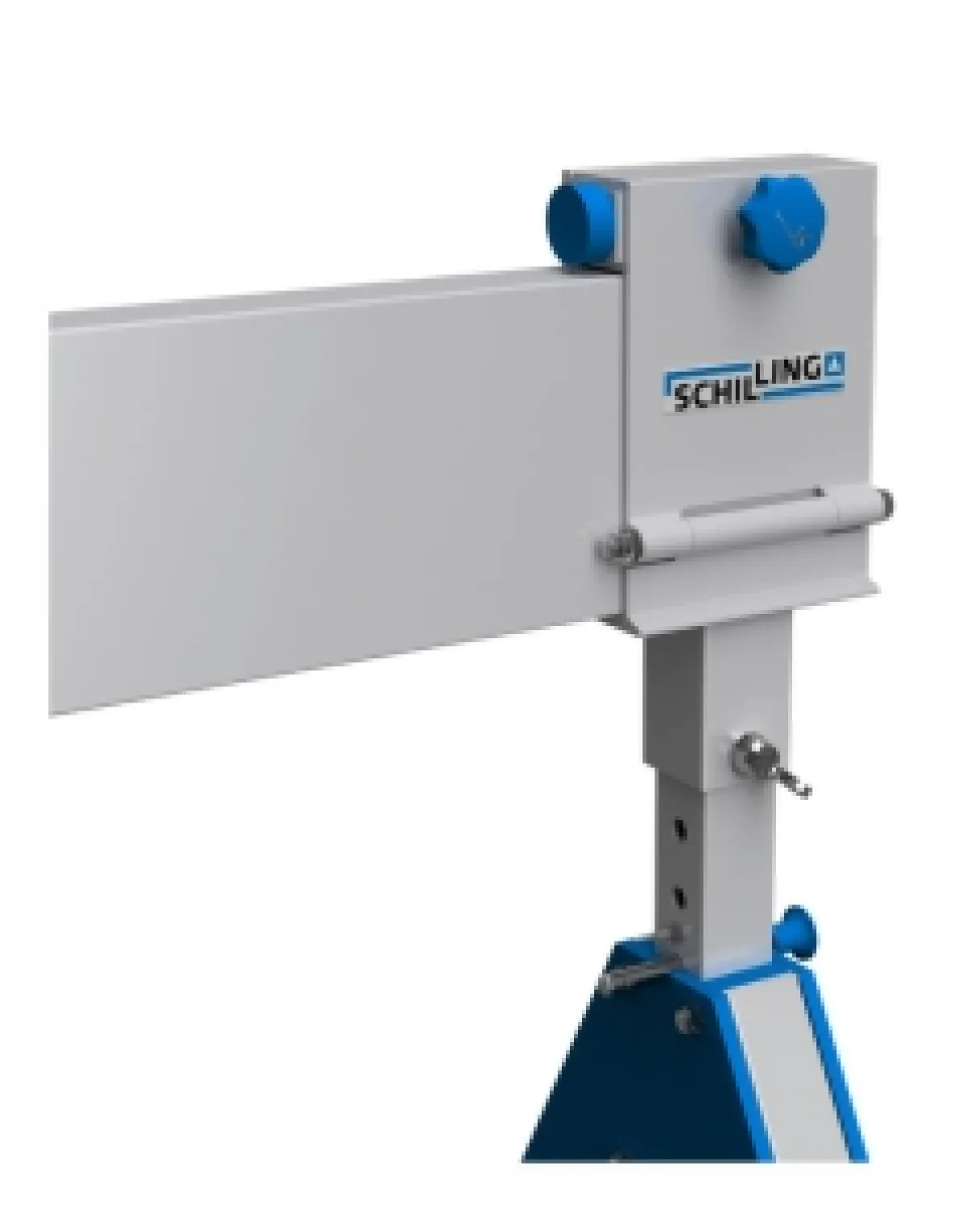

Vízszintes Állító

A vízszintes állító segítségével a bakdaru hasznos hossza könnyen állítható a kéz oldalsó állvány között.
A gerenda futópálya szélessége változtatható.

Schilling alumínium bakdaru hasznos fesztávolságát és futópálya-hosszát szabályozó precíziós vízszintes állító egység | Texem

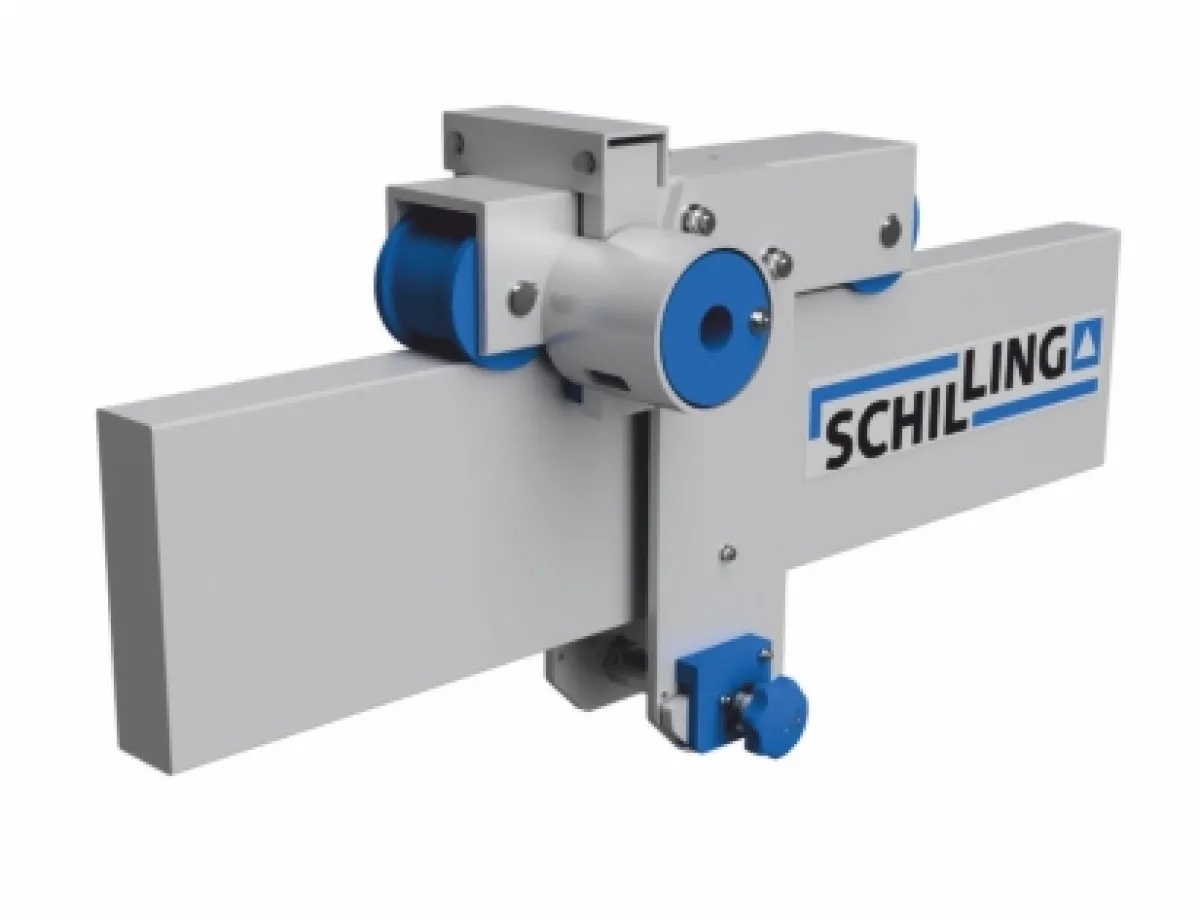

Haladómű

A haladómű a láncos emelő megtartására és továbbítására szolgál,
teljes terhelés alatt is fokozatmentesen állítható és bármilyen pozícióban rögzíthető.

Schilling fokozatmentesen állítható és rögzíthető futómacska kézi vagy elektromos láncos emelők fogadására | Texem

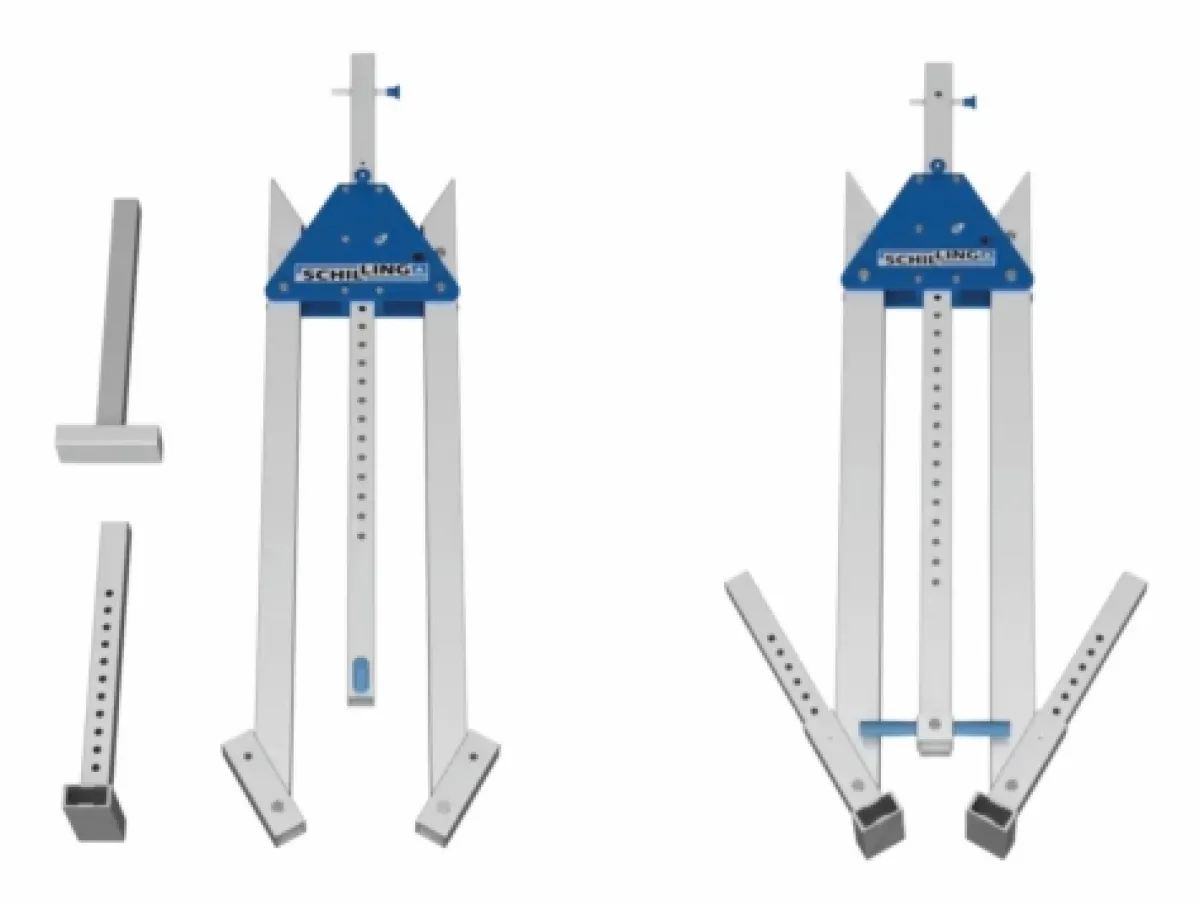

Lábazat

Két oldalsó lábazat gerendatartóval.
A lábak magassága egyenként és egymástól függetlenül állítható,
így abszolút stabilitást nyújt és optimálisan igazítható a helyi körülményekhez.
A gerendát tartó szelvény 50 mm-enként, a tartó lábazat 40 mm-enkénti állíthatóságot biztosít.

Schilling független teleszkópos lábazat 40 és 50 mm-es osztású egyedi magasságállítással egyenetlen padozatokhoz | Texem



Kiegészítő részegységek és tartozékok

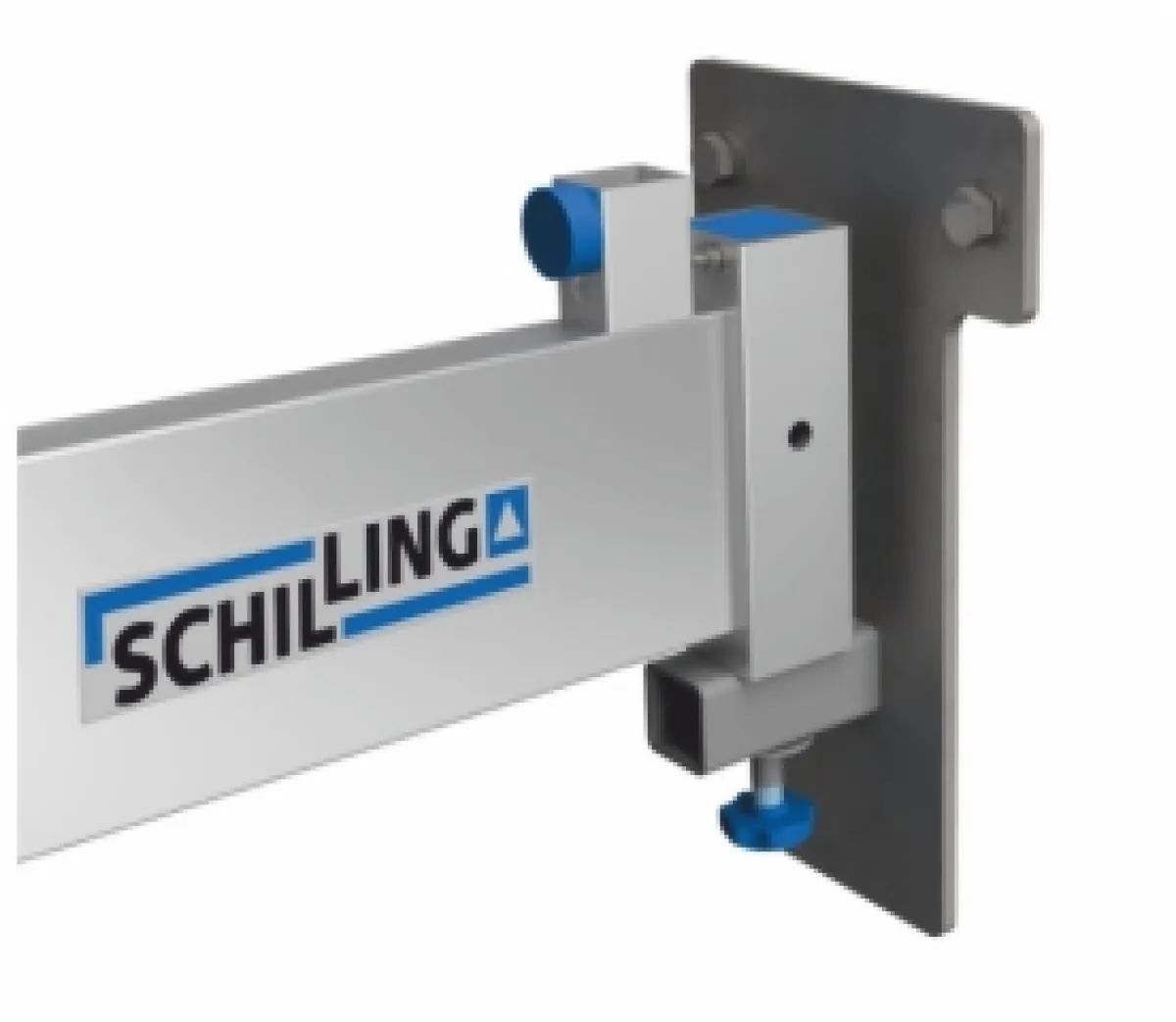

Fali konzol

Schilling nagyszilárdságú alumínium fali rögzítőkonzol bakdaruk fix oldalsó rögzítéséhez | Texem

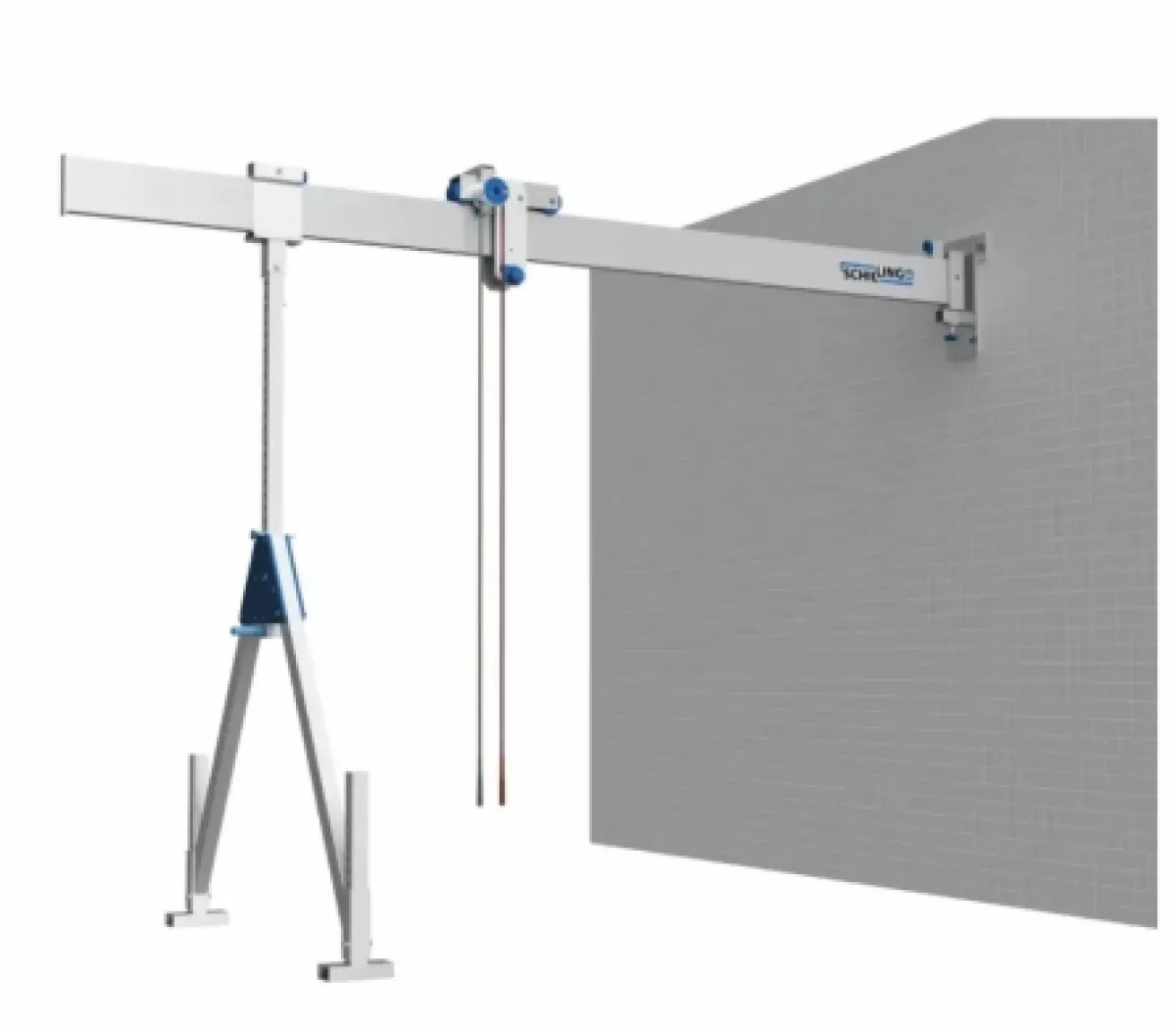

Schilling mobil bakdaru fali konzolos beépítése csarnokfal melletti félportálos üzemeltetéshez | Texem

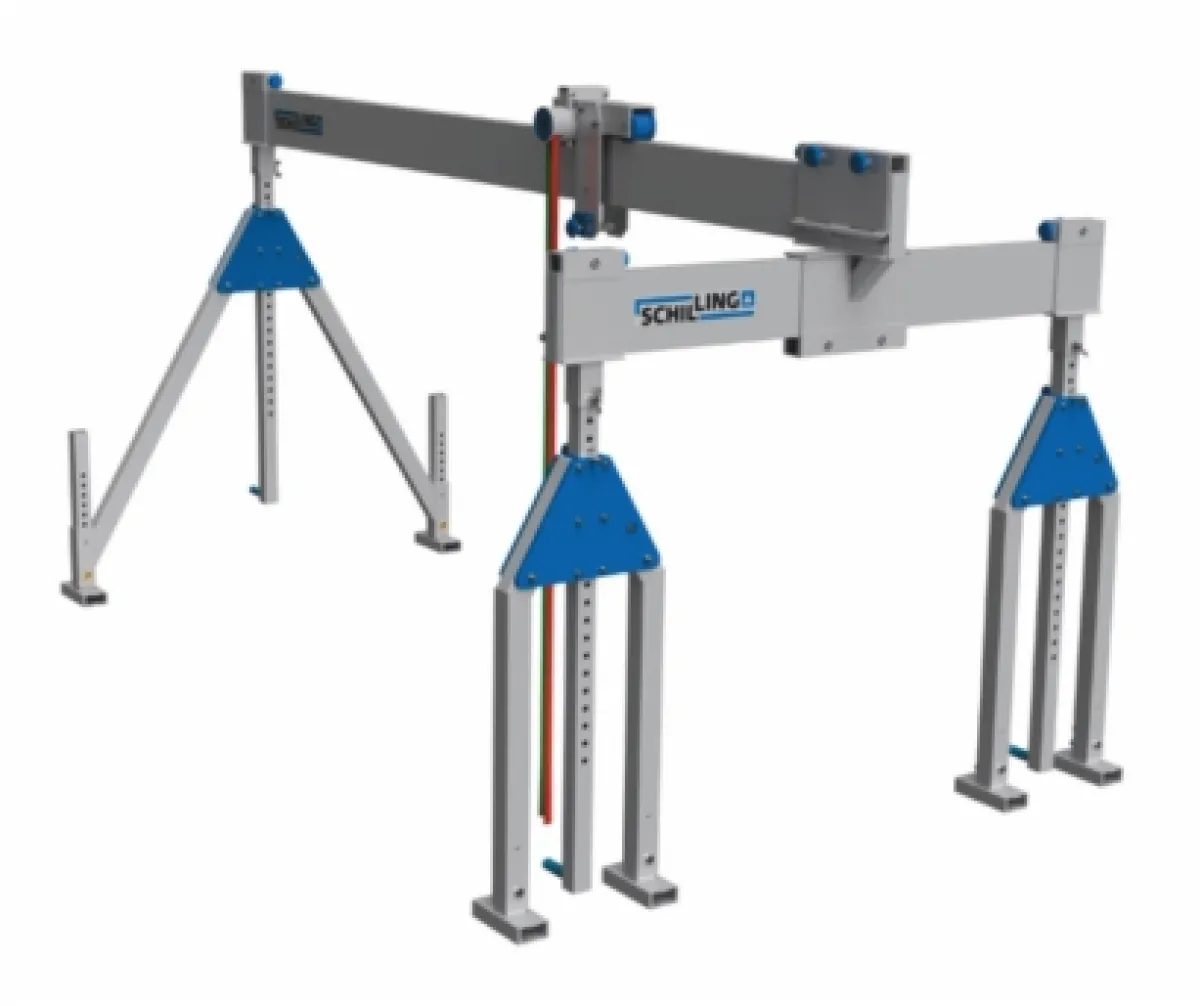

Rögzíthető keresztgerenda

chilling portáldaru vázmerevségét fokozó rögzíthető keresztirányú alumíniewm stabilizáló gerenda | Texem

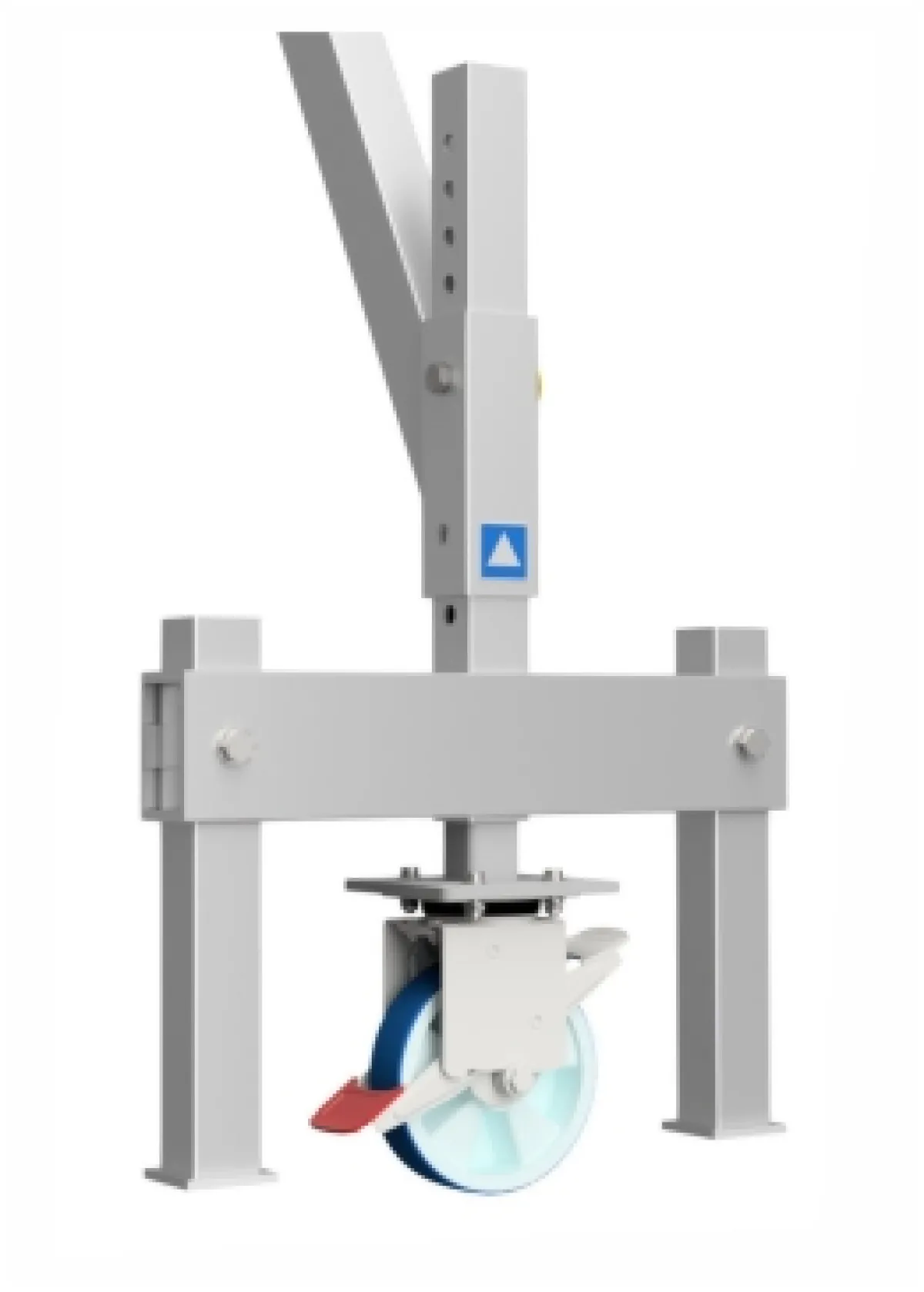

Kerekek

(kültéri vagy beltéri alkalmazásokhoz)

Schilling bakdaru fékezhető és fixálható nagyszilárdságú kerekek beltéri sima vagy kültéri egyenetlen padozatokhoz | Texem

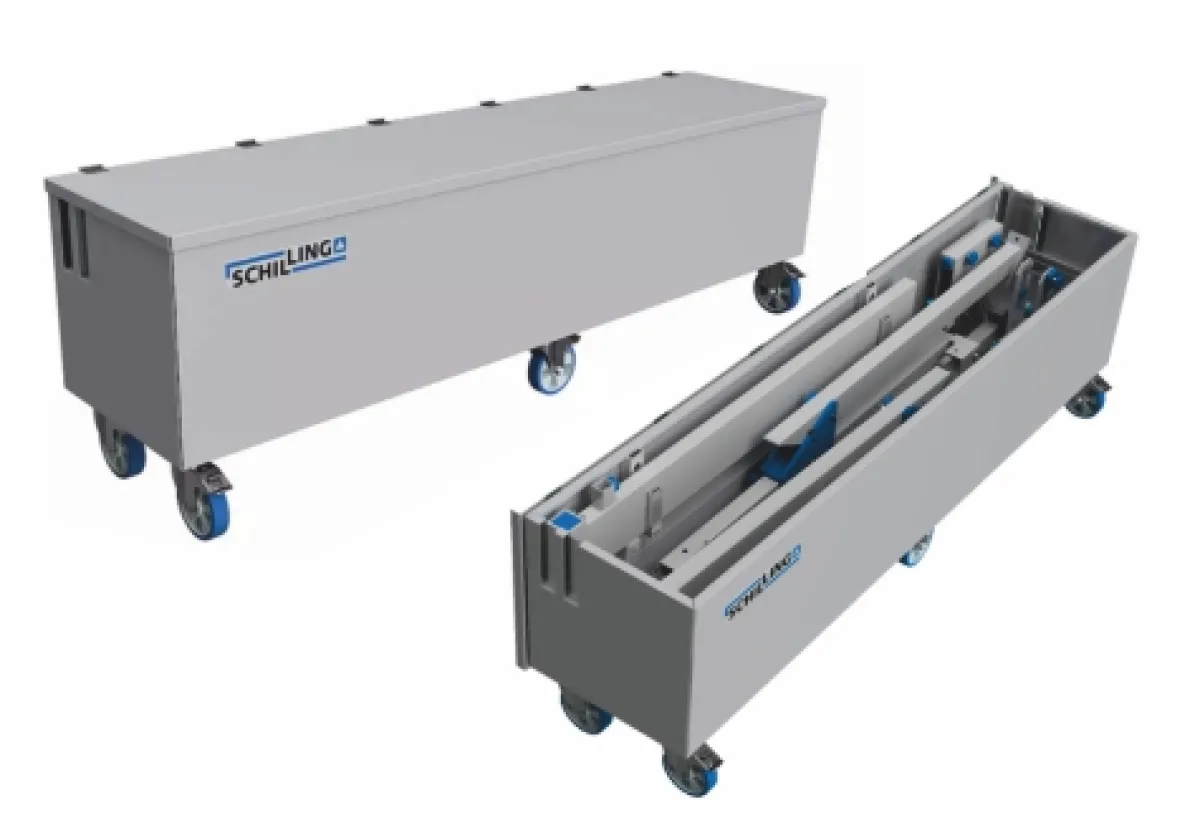

Szállító doboz

Schilling moduláris alumínium bakdaru elemeinek biztonságos szállítására szolgáló kerekekkel ellátott szállítódoboz | Texem

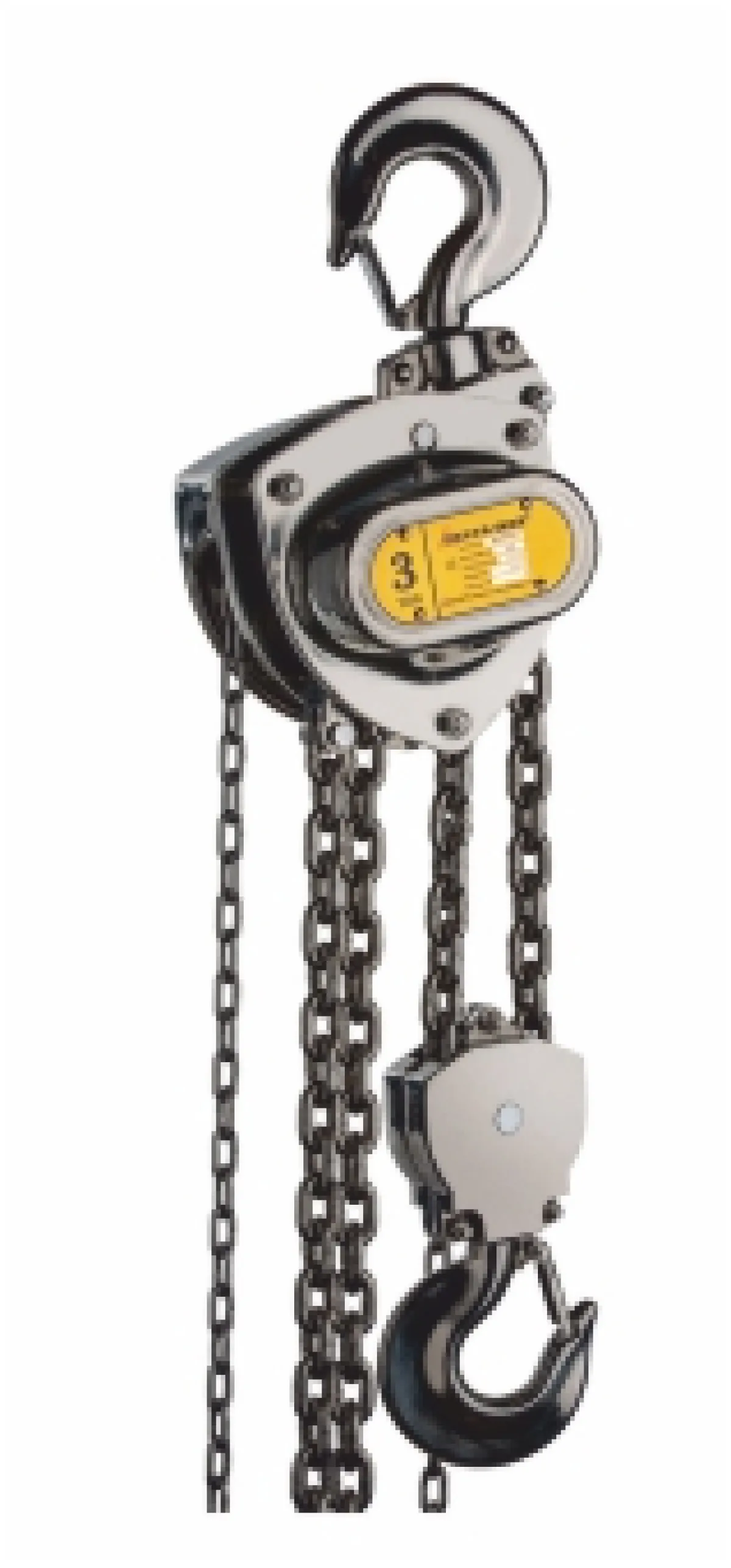

Kézi láncos emelő

Schilling alumínium portálra szerelhető minősített kézi hajtású láncos emelő biztonsági teherhoroggal | Texem

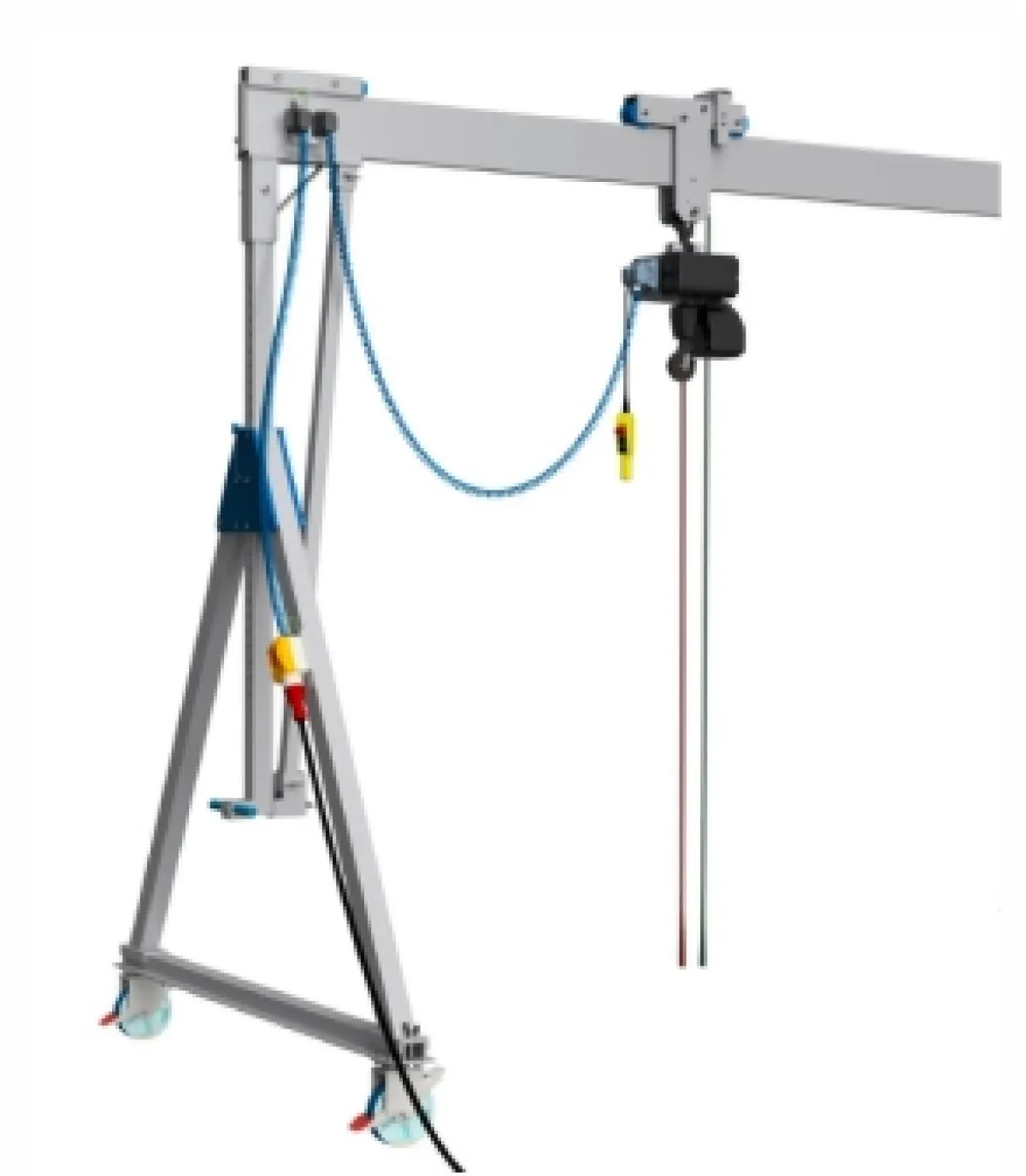

Pálya menti elektromos kábel és elektromos láncos emelő

Schilling alumínium bakdaru futópálya menti C-sínes kábelvezetéssel ellátott elektromos láncos emelő berendezés | Texem

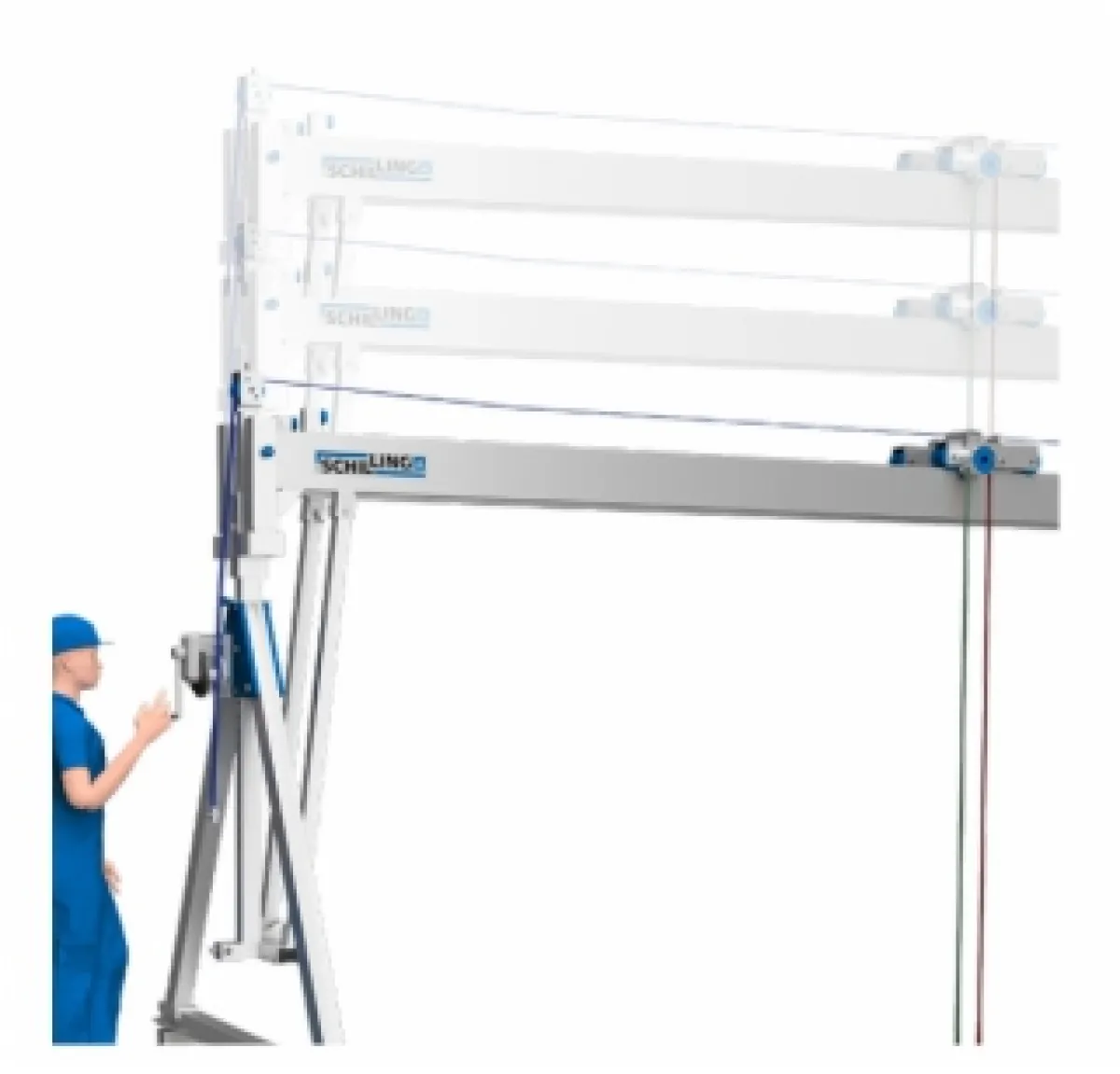

Magasság állító kézi csörlő

Schilling portáldaru teleszkópos lábainak biztonságos emelésére szolgáló mechanikus magasságállító kézi csörlő | Texem
