Schilling mobil alumínium bakdaru – Gördülő könnyűszerkezetű bakdaru

► Nagy teherbírású kerekekkel szerelt mobil alumíniumportál teleszkópos lábazattal 0,5 t - 1,5 t méretsorban

A német tervezésű Schilling típusú gördülő alumínium bakdaruk az üzemen belüli rugalmas anyagmozgatások, a változó helyszínű gépészeti karbantartások, az autójavító műhelyek és a kötött darupályával nem rendelkező csarnokok csúcskategóriás B2B berendezései. Ezt a rendkívül alacsony saját tömeggel és robusztus futóművel tervezett portáldarut célirányosan olyan professzionális logisztikai feladatokra fejlesztették ki, ahol a súlyos terheket nemcsak függőlegesen kell megemelni, hanem a gyárépületen belül rugalmasan, kézi erővel kell a rendeltetési helyükre gurítani. A berendezés teherviselő eleme egy nagyszilárdságú alumínium profilból készült, két részből álló, hüvelyes szerkezetű futópálya-gerenda, amelyen a fokozatmentesen pozicionálható és rögzíthető haladómű teljes nehezipari terhelés alatt is precíz vízszintes tehergördítést szavatol. A fix rögzítésű és merev oszlopos rendszerekkel szemben ez a gördülő alumínium alapgép biztosítja a legrugalmasabb és leginkább költséghatékony padlószint feletti árutovábbítást a modern üzemekben.

Schilling nagy teherbírású kerekekkel szerelt mobil gördülő alumínium bakdaru teleszkópos lábazattal | Texem

Opciók:

Schilling gördülő bakdaru mérettáblázata és terhelhetősége - WLL (t)

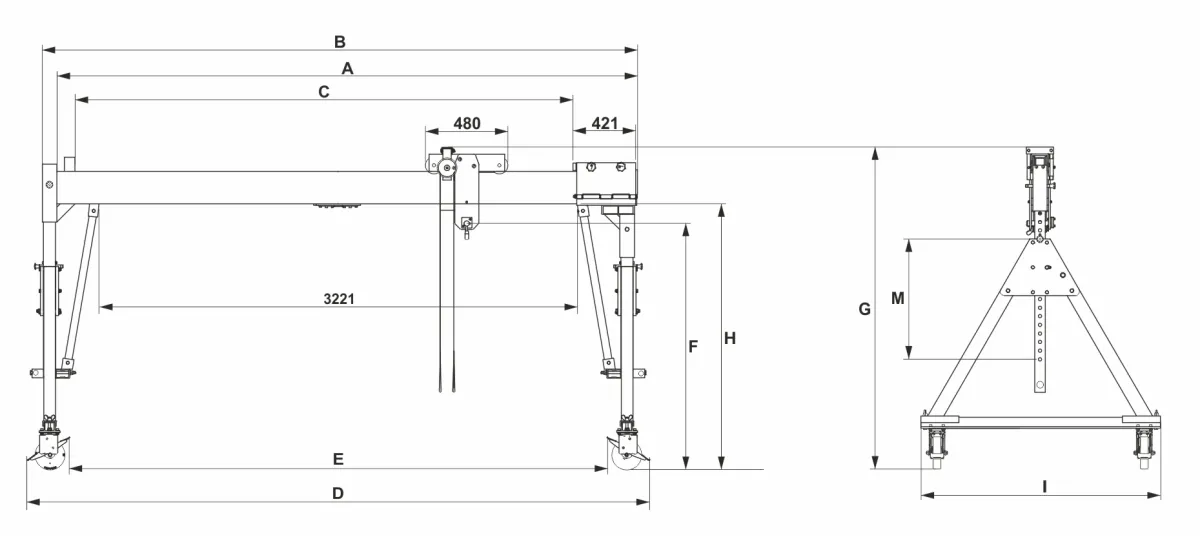

Schilling gördülő alumínium portáldaru komplex szerkezeti és beépítési méretrajza az A, B, C, D, E, F és M méretekkel | Texem

Cikkszám Teherbírás
(t)		 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F
min./max.
(mm)		 G
min./max.
(mm)		 H
min./max.
(mm)		 I
(mm)		 M
(mm)
SMALL
1470540-10 0.5 4000 4100 3399 4234 3849 1699/2099 2144/2544 1177/2177 1488 400
1471040-10 1 4000 4100 3399 4234 3849 1699/2099 2144/2544 1177/2177 1488 400
1471540-10 1.5 4000 4100 3399 4234 3849 1699/2099 2144/2544 1177/2177 1488 400
MEDIUM
1480540-10 0.5 4000 4100 3399 4234 3849 2137/2987 2582/3432 2215/3065 1988 850
1481040-10 1 4000 4100 3399 4234 3849 2137/2987 2582/3432 2215/3065 1988 850
1481540-10 1.5 4000 4100 3399 4234 3849 2137/2987 2582/3432 2215/3065 1988 850
HIGH
1490540-10 0.5 4000 4100 3399 4234 3849 2468/3768 2913/4213 2546/3846 2312 1300
1491040-10 1 4000 4100 3399 4234 3849 2468/3768 2913/4213 2546/3846 2312 1300
1491540-10 1.5 4000 4100 3399 4234 3849 2468/3768 2913/4213 2546/3846 2312 1300

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Specifikációk

* nagyobb profil vastagság

SMALL

 1470540-10 1471040-10 1471540-10
Teherbírás (t) 0.5 1 1.5
Lábazat profil (mm) 71x71 71x71 71x71
Gerenda profil
(mm)		 220x60 220x60 220x60*
Saját tömeg (kg) 177 184 201
Gerenda 51 51 67
Lábazat rövid gerendákhoz 50 50 50
Lábazat hosszú gerendákhoz 51 51 51
Haladómű 12 12 12
Állító kar 11 11 11
Egyéb komponensek 2 9 10



MEDIUM

 1480540-10 1481040-10 1481540-10
Teherbírás (t) 0.5 1 1.5
Lábazat profil (mm) 71x71 71x71 71x71
Gerenda profil
(mm)		 220x60 220x60 220x60*
Saját tömeg (kg) 202 209 226
Gerenda 51 51 67
Lábazat rövid gerendákhoz 62 62 62
Lábazat hosszú gerendákhoz 63 63 63
Haladómű 12 12 12
Állító kar 11 11 11
Egyéb komponensek 3 10 11



HIGH

 1490540-10 1491040-10 1491540-10
Teherbírás (t) 0.5 1 1.5
Lábazat profil (mm) 71x71 71x71 71x71
Gerenda profil
(mm)		 220x60 220x60 220x60*
Saját tömeg (kg) 222 229 246
Gerenda 51 51 67
Lábazat rövid gerendákhoz 70 70 70
Lábazat hosszú gerendákhoz 71 71 71
Haladómű 13 13 13
Állító kar 11 11 11
Egyéb komponensek 6 13 14

Közvetlen műszaki támogatásért hívjon minket!

Komplett mobil portáldaru-konfiguráció: Miért elengedhetetlen a mérnöki egyeztetés?

A megadott cikkszámok és alapárak kizárólag a Schilling bakdaru alap alumínium vázszerkezetére vonatkoznak, a működéshez szükséges kiegészítők nélkül. A biztonságos üzembe helyezés komplex feladat, ezért a kosárba helyezés helyett szakmai egyeztetést javasolunk:

  • Emelőmű és haladómű összehangolása: A gerendára a feladathoz méretezett kézi vagy elektromos/pneumatikus láncos emelőt kell választani a megfelelő terhelhetőséghez.
  • Padozatkompatibilitás és kerékválasztás: Ellenőrizni kell az aljzatburkolat teherbírását a pontszerű terhelés miatt, és a terepviszonyokhoz illeszkedő kerékgarnitúrát (gumi, poliuretán, fixálható) kell választani.
  • Elektromos és vezérlőrendszer: Elektromos emelő esetén a kábelek, kábeltartó kocsik és főkapcsolók kiválasztása a csarnok hálózatához igazítva szükséges.
  • Egyedi kiegészítők és logisztika: Moduláris bővítési lehetőségek (fali konzolok, szállítódobozok) mérnöki támogatással.
  • Kulcsrakész Texem szolgáltatások: Teljes körű emelőeszköz-tervezés, helyszíni telepítés, hatósági felülvizsgálatok és teherpróba.



Alap szerkezeti egységek

Gerenda

Két darbból álló, szétszedhető és könnyen szerelhető alumínium gerenda.
A hüvellyel ellátott darab egyetlen gerendaként is használható.

Schilling két darabból álló szétszedhető és modulárisan összekapcsolható nagyszilárdságú alumínium futópálya-gerenda | Texem

Schilling gerenda egységek összekapcsolása és rögzítése

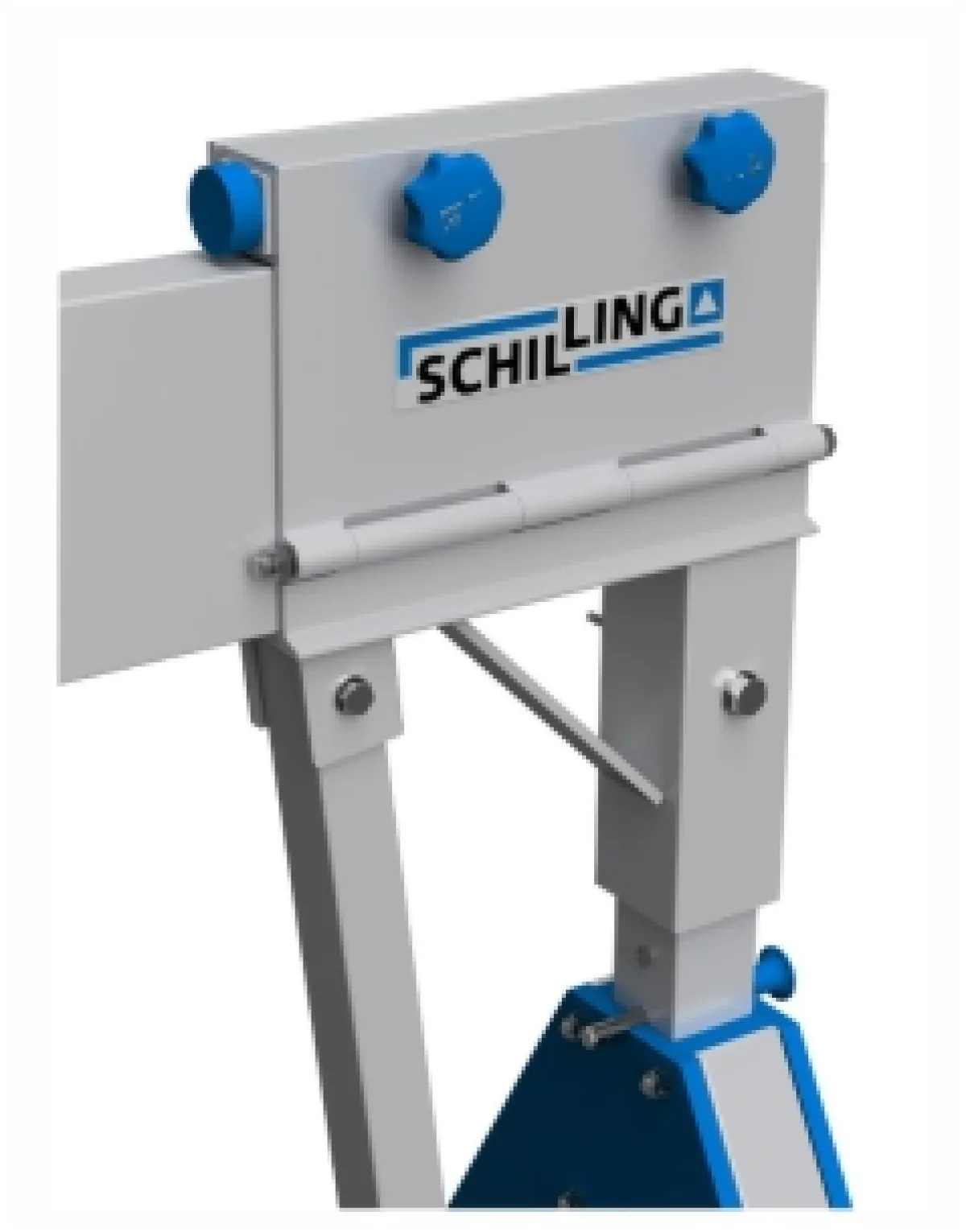

Vízszintes Állító

A vízszintes állító segítségével a bakdaru hasznos hossza könnyen állítható a kéz oldalsó állvány között.
A gerenda futópálya szélessége változtatható.

Schilling gördülő bakdaru hasznos futópálya-szélességét és fesztávolságát szabályozó precíziós vízszintes állító egység | Texem



Haladómű

A haladómű a láncos emelő megtartására és továbbítására szolgál,
teljes terhelés alatt is fokozatmentesen állítható és bármilyen pozícióban rögzíthető.

Schilling fokozatmentesen állítható és rögzíthető futómacska kézi vagy elektromos láncos emelők fogadására | Texem

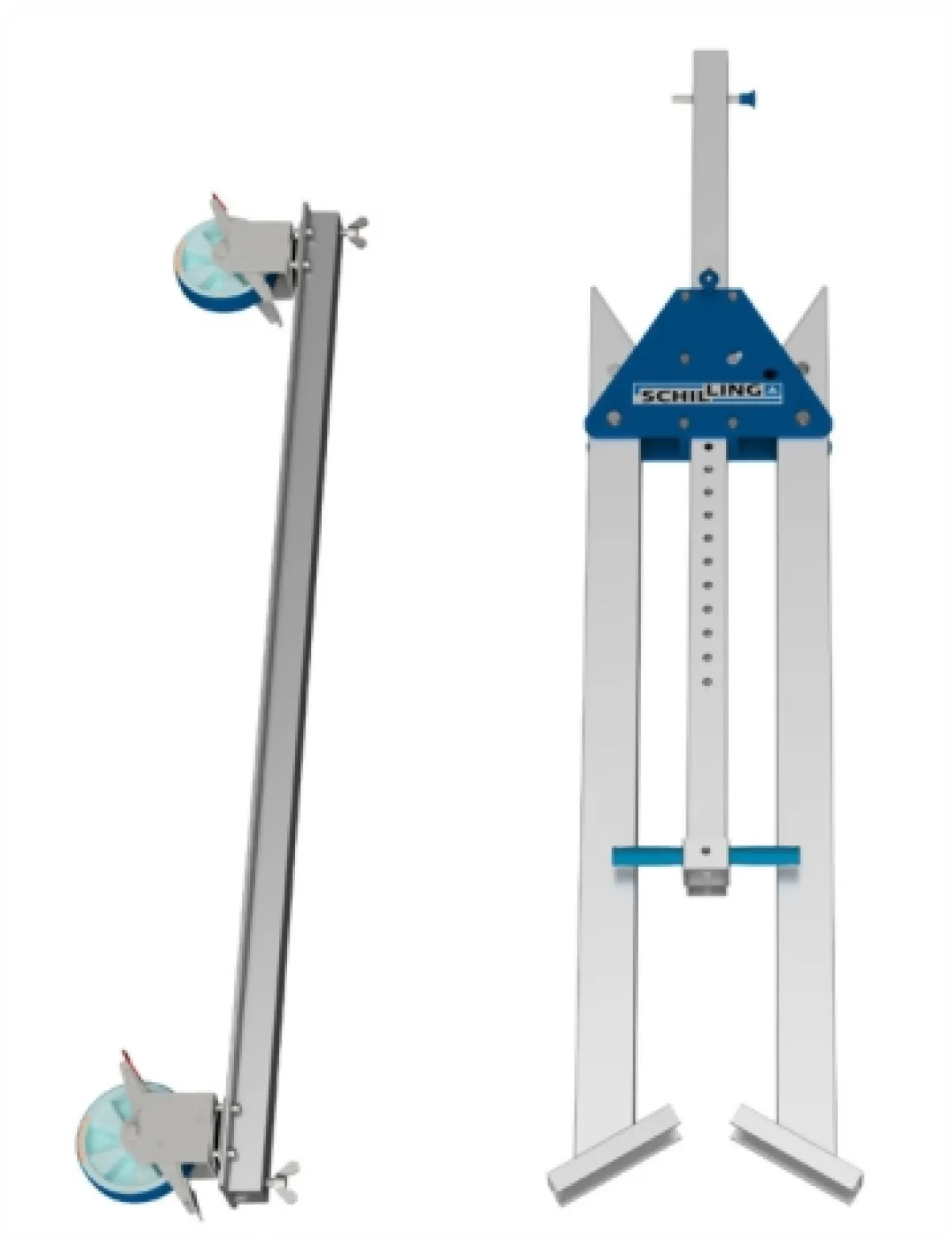

Lábazat

Két oldalsó lábazat gerendatartóval.
A lábak magassága egyenként és egymástól függetlenül állítható,
így abszolút stabilitást nyújt és optimálisan igazítható a helyi körülményekhez.
A gerendát tartó szelvény 50 mm-enként, a tartó lábazat 40 mm-enkénti állíthatóságot biztosít.

Schilling gördülő alumíniumportál független teleszkópos lábazata 40 és 50 mm-es osztású egyedi magasságállítással | Texem



Kiegészítő részegységek és tartozékok

Fali konzol

Schilling nagyszilárdságú alumínium fali rögzítőkonzol bakdaruk fix oldalsó rögzítéséhez | Texem

Schilling mobil bakdaru fali konzolos beépítése csarnokfal melletti félportálos üzemeltetéshez | Texem



Rögzíthető keresztgerenda

chilling portáldaru vázmerevségét fokozó rögzíthető keresztirányú alumíniewm stabilizáló gerenda | Texem

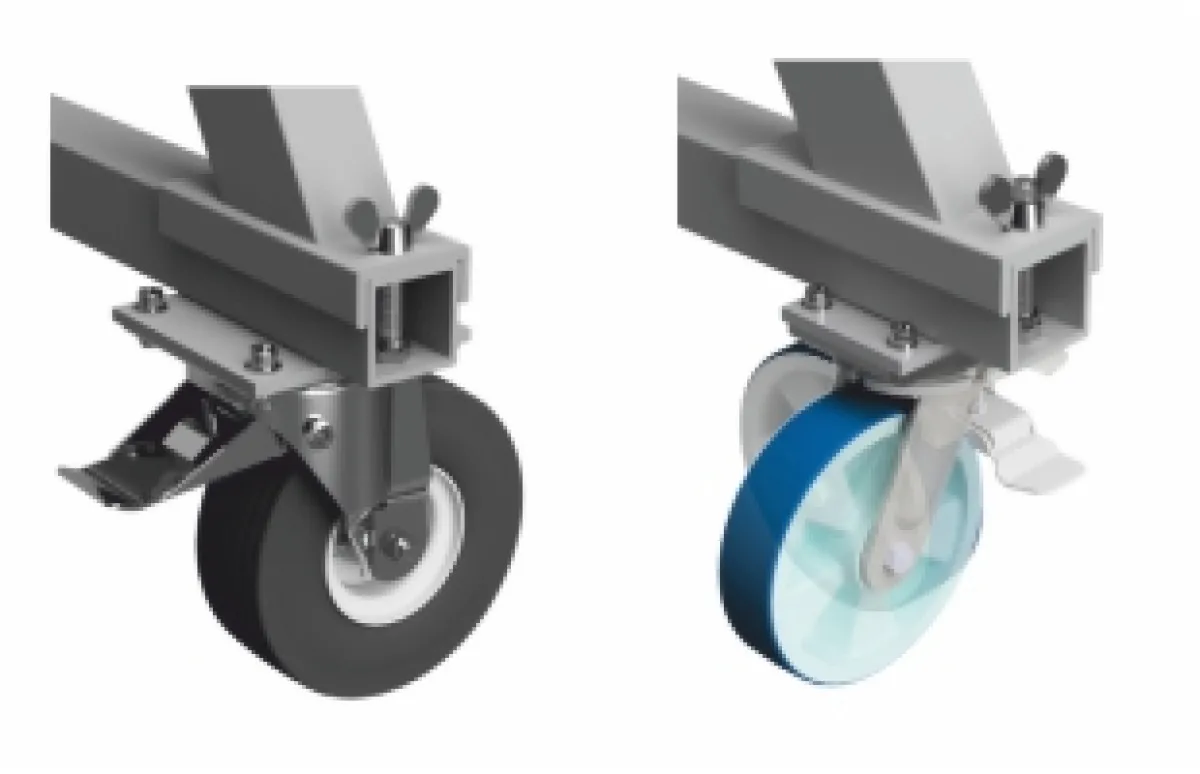

Kerekek

(kültéri vagy beltéri alkalmazásokhoz)

Schilling gördülő portáldaru vázszerkezetére szerelhető rögzíthető és fékezhető ipari teherhordó kerekek | Texem



Szállító doboz

Schilling moduláris alumínium bakdaru elemeinek biztonságos szállítására szolgáló kerekekkel ellátott szállítódoboz | Texem

Kézi láncos emelő

Schilling alumínium portálra szerelhető minősített kézi hajtású láncos emelő biztonsági teherhoroggal | Texem



Pálya menti elektromos kábel és elektromos láncos emelő

Schilling alumínium bakdaru futópálya menti C-sínes kábelvezetéssel ellátott elektromos láncos emelő berendezés | Texem



Magasság állító kézi csörlő

Schilling portáldaru teleszkópos lábainak biztonságos emelésére szolgáló mechanikus magasságállító kézi csörlő | Texem
