A Cartec® C 838X típusú hegeszthető nagyszilárdságú emelőszemek (gépészeti megnevezéssel fix talpas, merev hegeszthető emelési pontok) a nehézgépgyártás, az acélszerkezet-építés és a teherszállító konténergyártás prémium kategóriás rögzítőkomponensei. Ezt a robusztus, fixen felhegeszthető, nagy méretű gyűrűvel ellátott Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan nagy igénybevételű feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, ipari berendezések vagy szerkezeti elemek testén állandó, elmozdulásbiztos kohászati kötésre van szükség. A különleges kialakítású, kovácsolt acélból készülő test és a nagyméretű fogadószem egyedi geometriája lehetővé teszi a vastagabb emelőhorgok, kötélszívek és nagyméretű seklik közvetlen, biztonságos csatlakoztatását. Nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a minősített, közvetlenül felhegeszthető konstrukció rendkívül stabil emelési pontot biztosít.

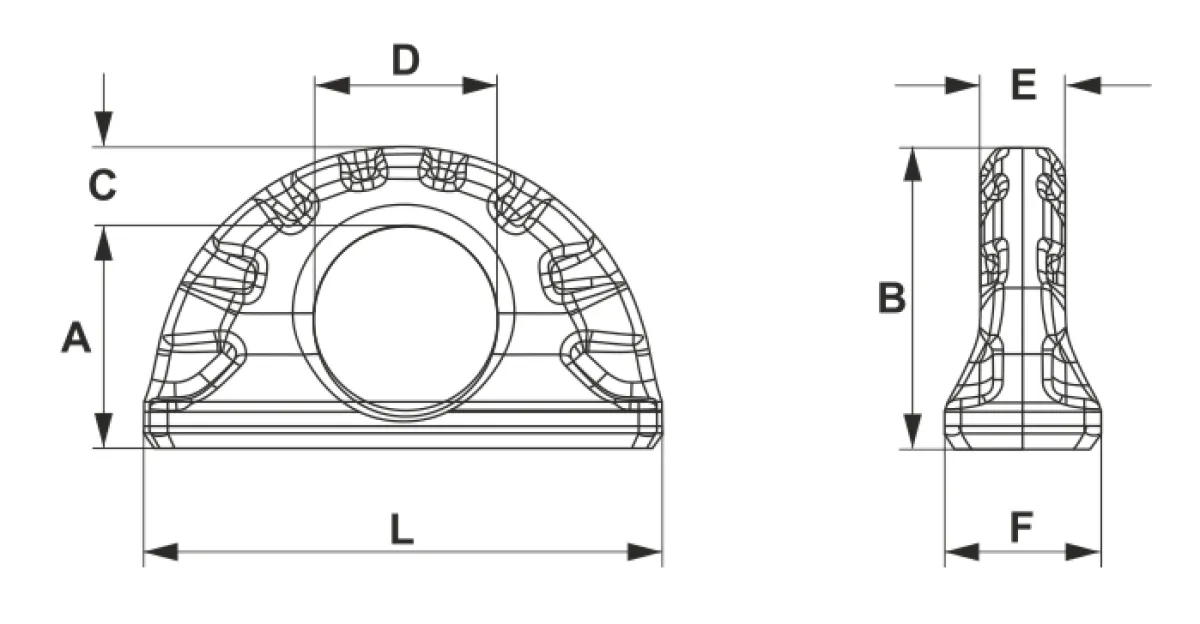

| Cikkszám |
Teherbírás* (t) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
L (mm) |
Saját tömeg (kg) |
|---|---|---|---|---|---|---|---|---|---|
| C838X008 | 0,8 / (2) | 38 | 50 | 12 | 32 | 12 | 22 | 70 | 0,22 |
| C838X016 | 1,6 / (4) | 42,5 | 58 | 15,5 | 35 | 13 | 30 | 100 | 0,52 |
| C838X032 | 3,2 / (9) | 60,5 | 81,5 | 21 | 50 | 23 | 41 | 137 | 1,36 |
| C838X050 | 5 / (12) | 72,5 | 100,5 | 28 | 60 | 27 | 51 | 172 | 2,58 |
| C838X100 | 10 / (20) | 96,5 | 131,5 | 35 | 80 | 38 | 70 | 228 | 6,1 |

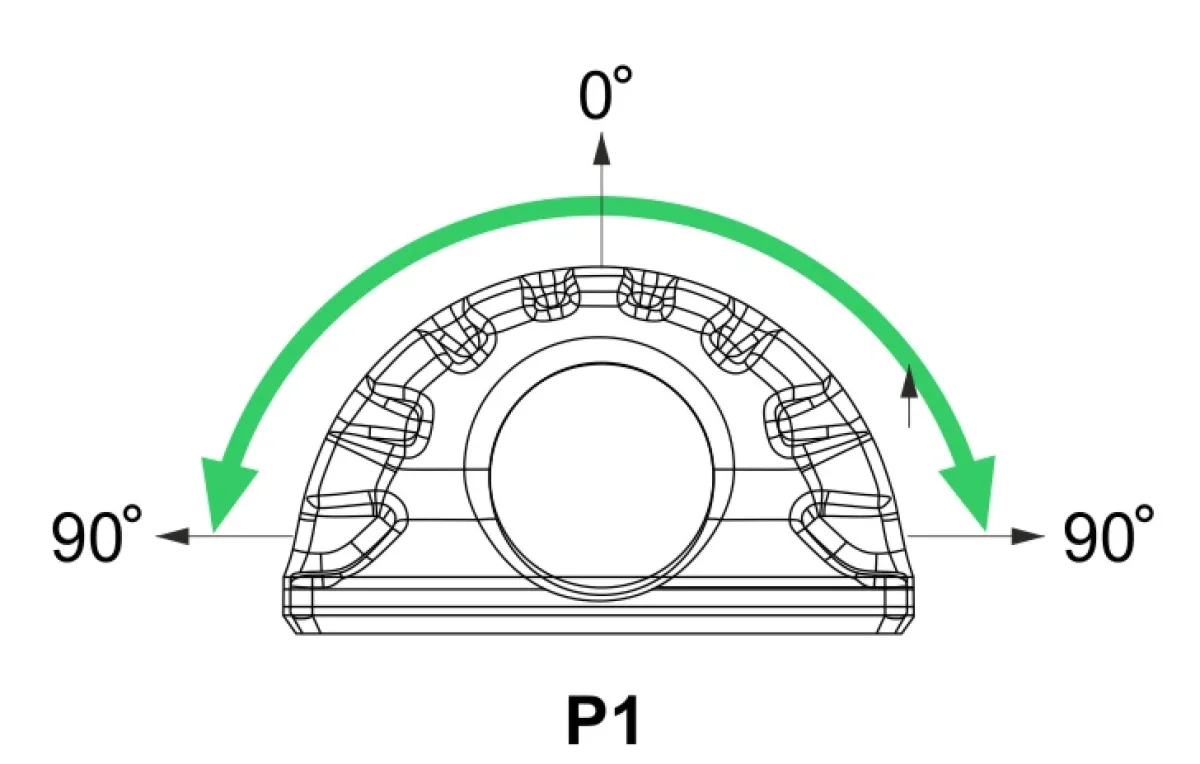

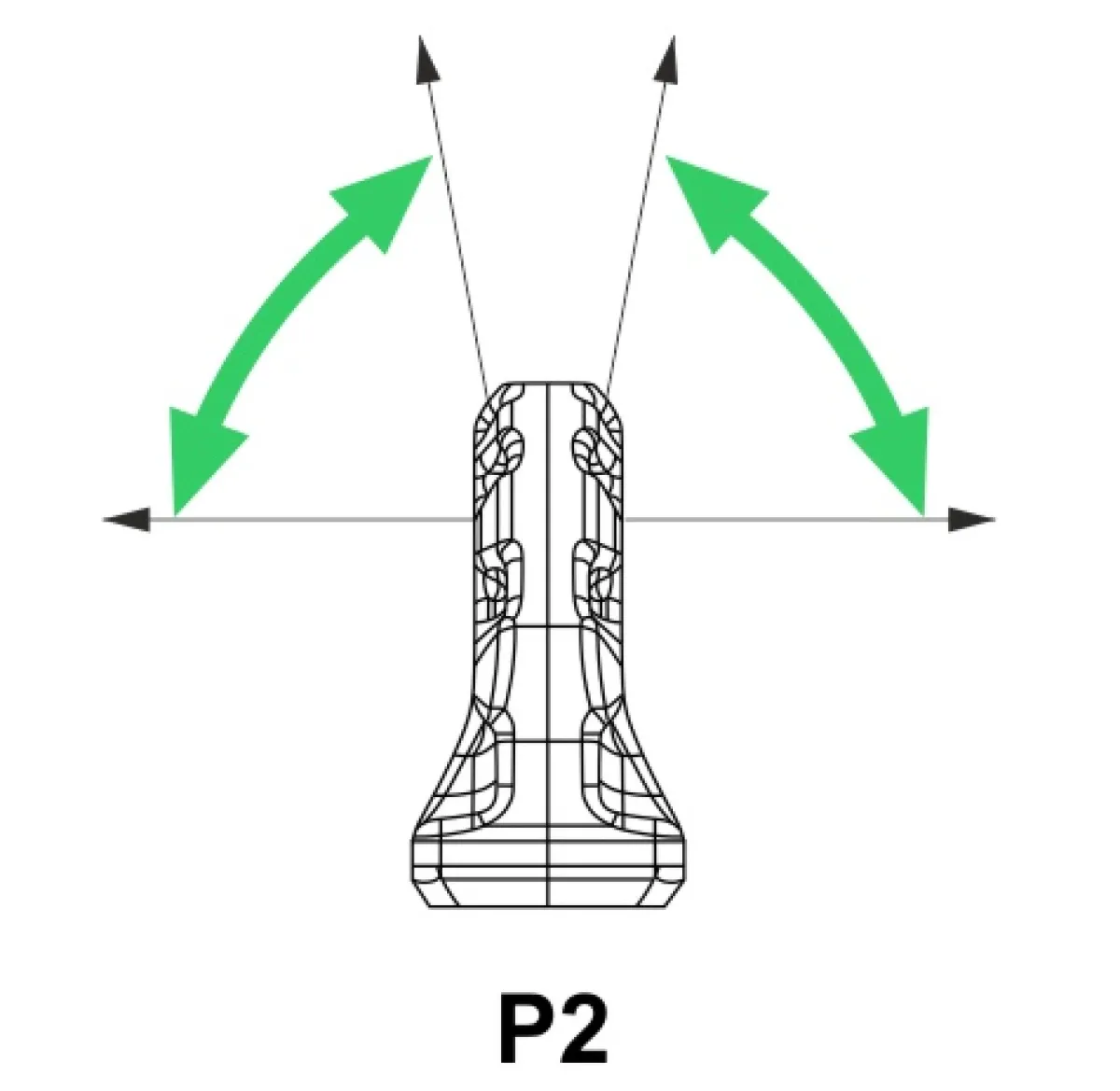

A megadott teherbírás értékek P1 és P2 - lásd a táblázat alatti ábra
| Cikkszám |
 |
 |
|
 |
 |
 |
 |
 |
|---|---|---|---|---|---|---|---|---|
| C838X008 P1 | 2 | 4 | 0,8 | 1,6 | 1,12 | 0,8 | 1,6 | 1,18 |
| C838X008 P2 | 2 | 4 | 2 | 4 | 2,8 | 2 | 4,25 | 3 |
| C838X016 P1 | 4 | 8 | 1,6 | 3,2 | 2,2 | 1,6 | 3,4 | 2,4 |
| C838X016 P2 | 4 | 8 | 4 | 8 | 5,6 | 4 | 8,4 | 6 |
| C838X032 P1 | 9 | 18 | 3,2 | 6,4 | 4,5 | 3,2 | 6,7 | 4,8 |
| C838X032 P2 | 9 | 18 | 9 | 18 | 12,6 | 9 | 18,9 | 13,5 |
| C838X050 P1 | 12 | 24 | 5 | 10 | 7 | 5 | 10,5 | 7,5 |
| C838X050 P2 | 12 | 24 | 12 | 24 | 16,8 | 12 | 25,2 | 18 |
| C838X100 P1 | 20 | 40 | 10 | 20 | 14 | 10 | 21,2 | 15 |
| C838X100 P2 | 20 | 40 | 20 | 40 | 28 | 20 | 42 | 30 |
Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!
| -40 ºC alatt | nem használható |
| -40 ºC - +200 ºC |
100% |
| +200 ºC - +300 ºC |
90% |
| +300 ºC - +400 ºC | 75% |
| +400 ºC felett | nem használható |
