Emelőszem – DSR csapágyazott, 360°-ban forgatható és 180°-ban billenthető kivitel

A Codipro® DSR típusú forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőkengyelek) a nehézgépgyártás, az autóipari precíziós szerszámtervezés és az ipari anyagmozgatások prémium kategóriás rögzítőkomponensei. Ezt a rendkívül finom és precíz méretlépcsőjű, Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan összetett emelési feladatokhoz fejlesztették ki, ahol a gépvázak, komponensek vagy présszerszámok mozgatása, megfordítása vagy átfordítása közben a rögzítésnek szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő, korrózióálló felületvédelemmel ellátott kengyel és a precíziós csapágyazású metrikus csavar kombinációja akadálytalan elfordulást szavatol a ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a professzionális kettős tengelyű konstrukció nyújtja a legbiztonságosabb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

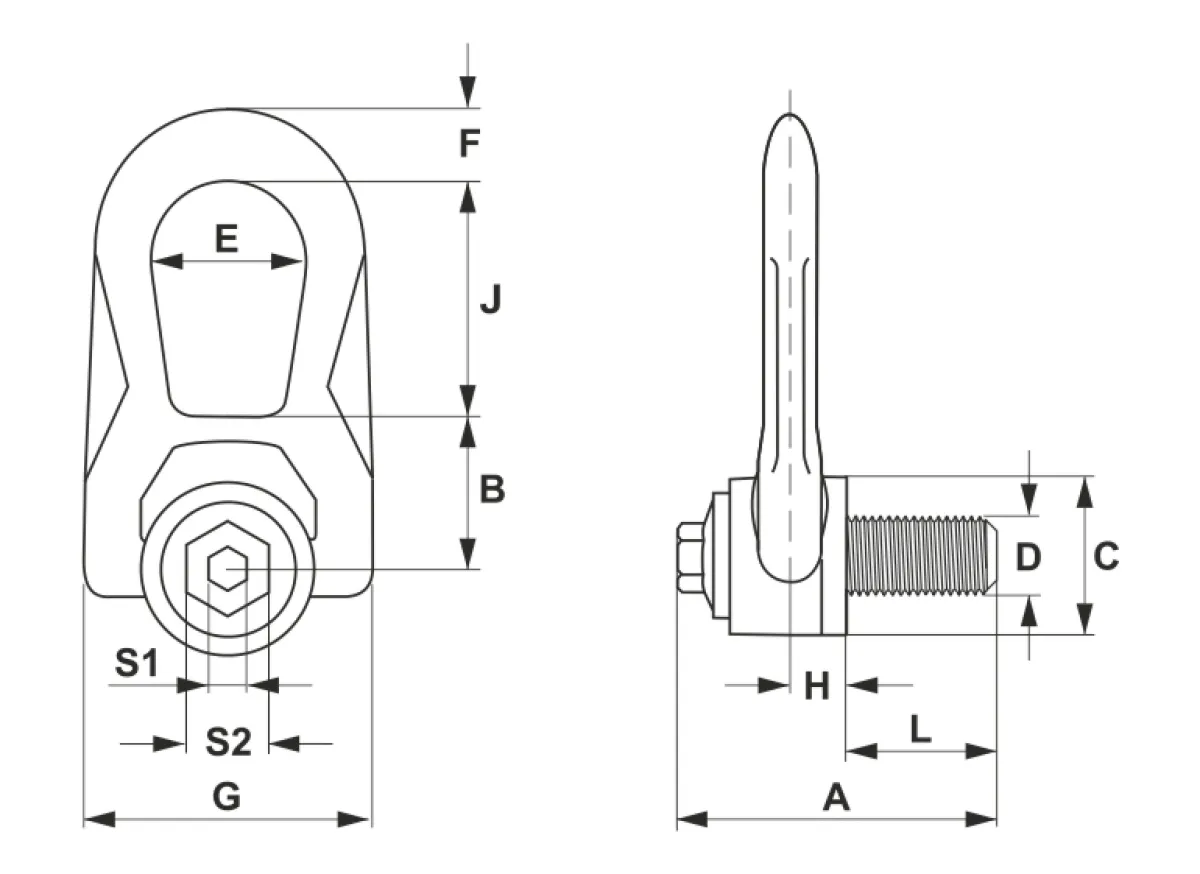

DSR típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	S1 (mm)	S2 (mm)	A (mm)	B (mm)	C (mm)	K (mm)	E (mm)	F (mm)	G (mm)	H (mm)	Saját tömeg (kg(
DSR M 5 UP	0,1	M5(0,8)x15	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 6 UP	0,2	M6(1)x15	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 8 UP	0,5	M8(1,25)x15	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 10 UP	0,9	M10(1,5)x18	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 12 UP	1,3	M12(1,75)x21	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 14 UP	1,8	M14(2)x23	8	20	45	40	45	53	38	17	76	13	0,9
DSR M 16 UP	2,3	M16(2)x27	8	20	45	40	45	53	38	17	76	13	0,9
DSR M 18 UP	2,3	M18(2,5)x27	8	20	45	40	45	53	38	17	76	13	0,9
DSR M 20 2t5 UP	2,5	M20(2,5)x30	8	20	45	40	45	53	38	17	76	13	0,9
DSR M 20 3t2 UP	3,2	M20(2,5)x25	14	24	62	55	60	83	55	25	115	19	2,6
DSR M 22 UP	4,5	M22(2,5)x33	14	24	62	55	60	83	55	25	115	19	2,6
DSR M 24 UP	5,5	M24(3)x36	14	24	62	55	60	83	55	25	115	19	2,6
DSR M 27 UP	6	M27(3)x40	14	24	62	55	60	83	55	25	115	19	2,7
DSR M 30 6t3 UP	6,3	M30(3,5)x45	14	24	62	55	60	83	55	25	115	19	2,7
DSR M 30 8t UP	8	M30(3,5)x45	14	30	80	77	78	98	71	26	141	29	5,4
DSR M 36 UP	8,5	M36(4)x54	14	30	80	77	78	98	71	26	141	29	5,4
DSR M 42 UP	9	M42(4,5)x63	14	30	80	77	78	98	71	26	141	29	5,5

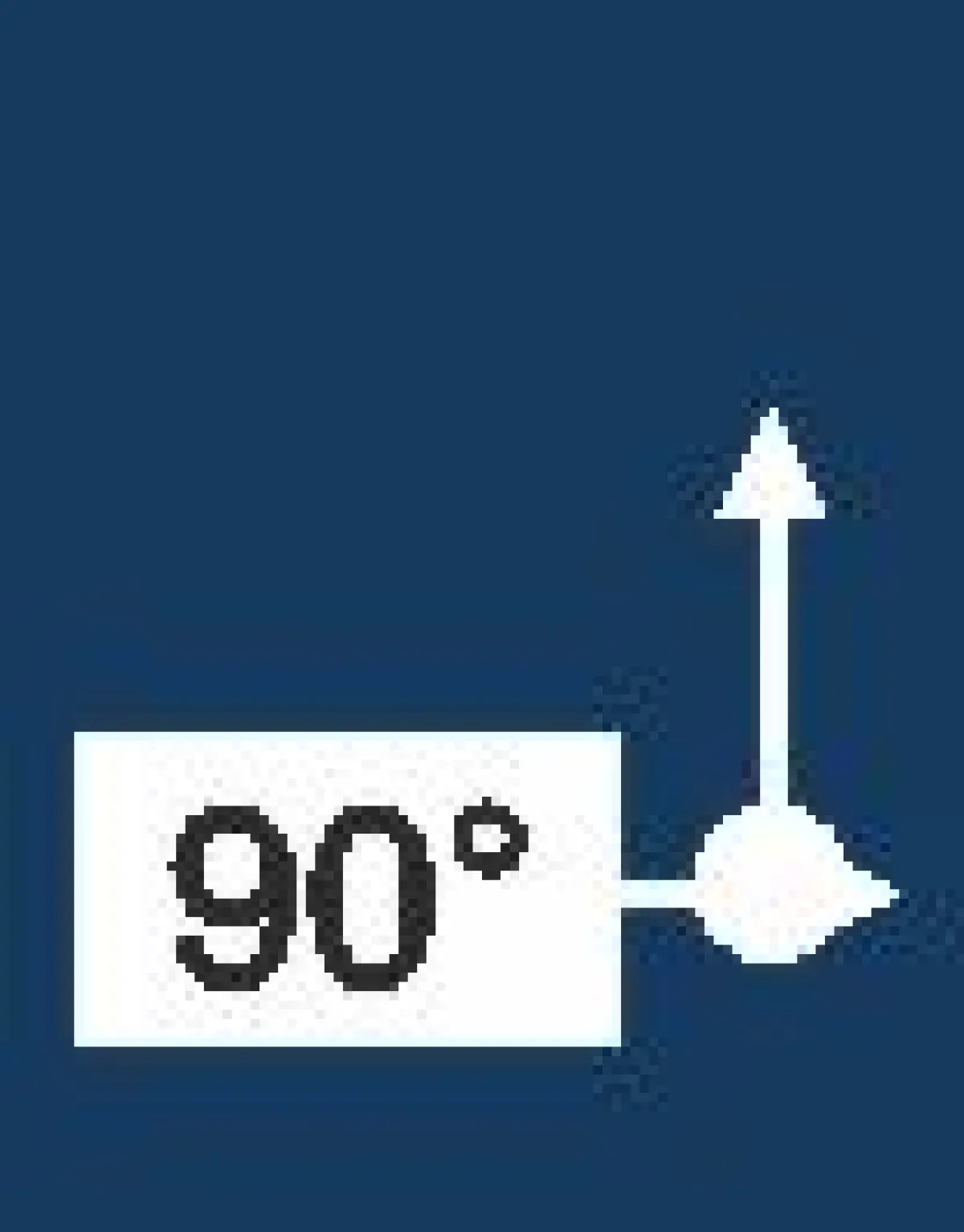

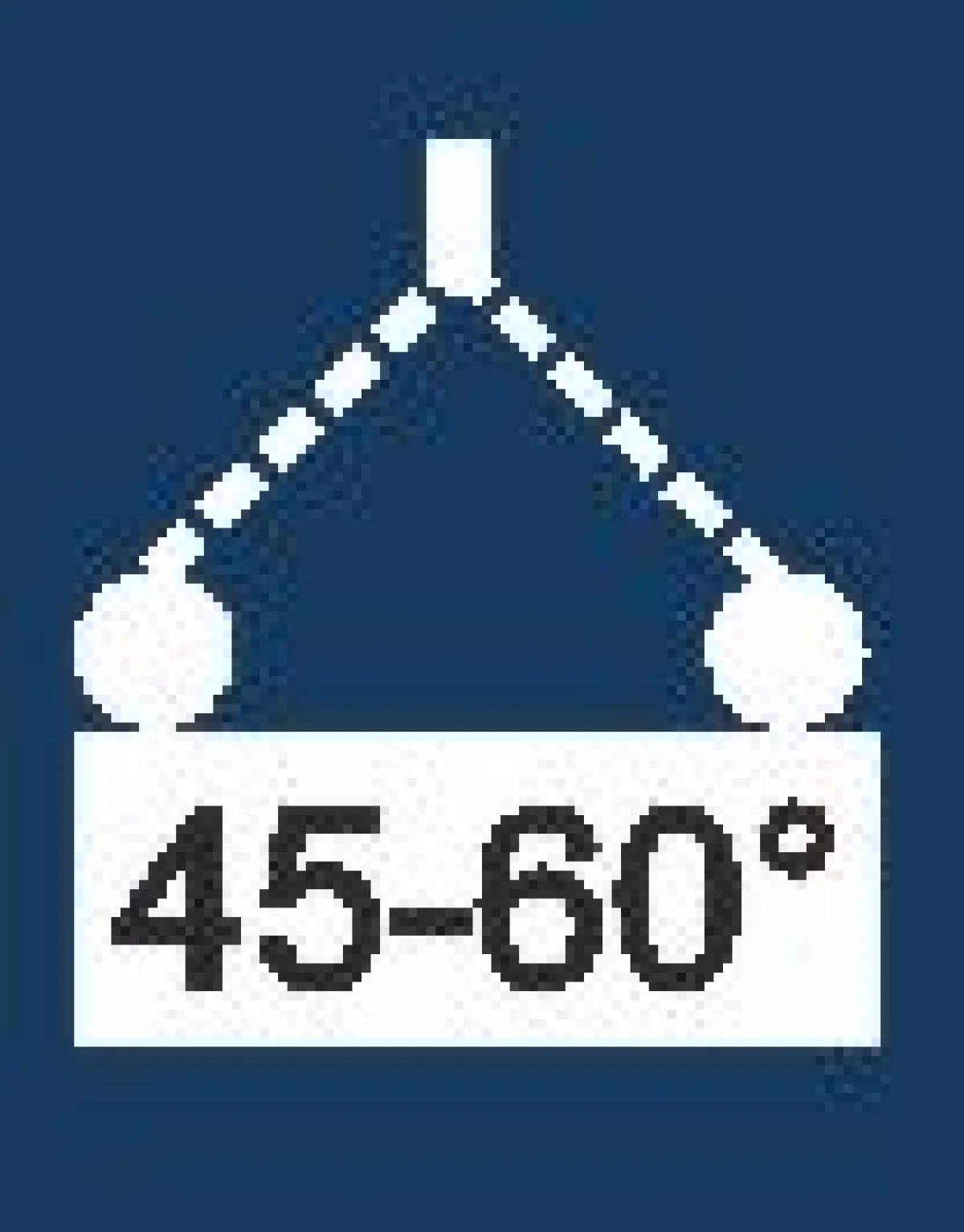

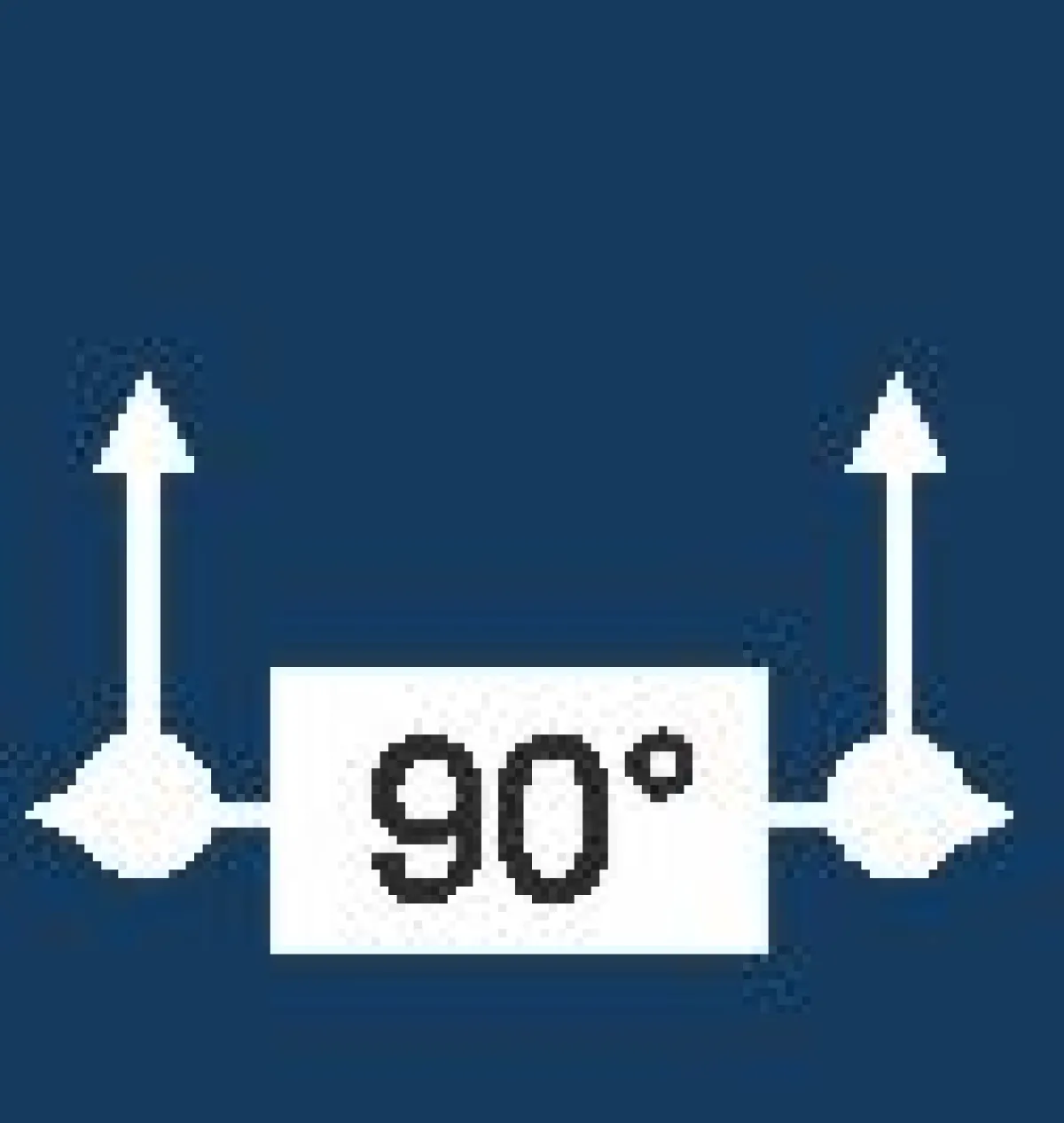

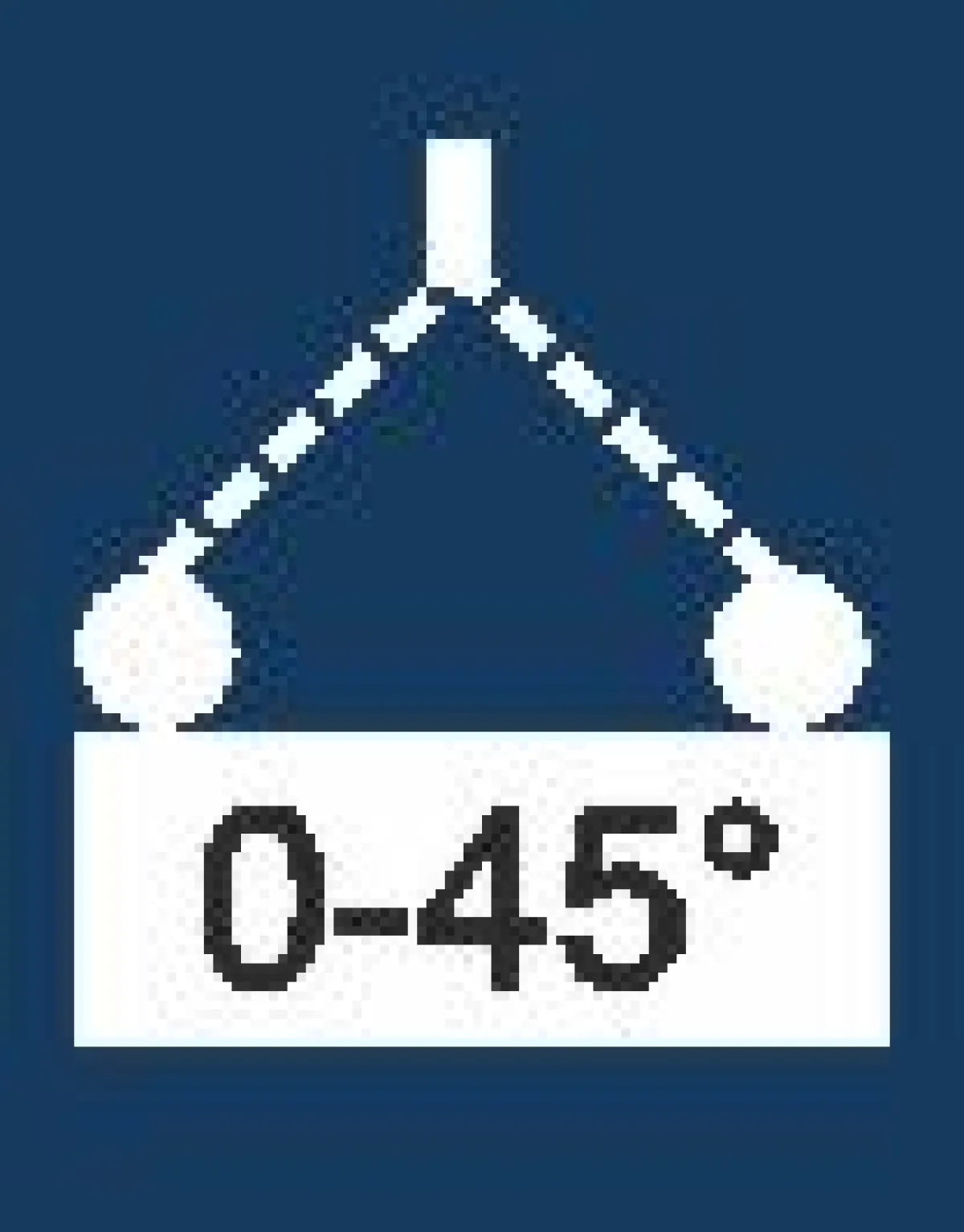

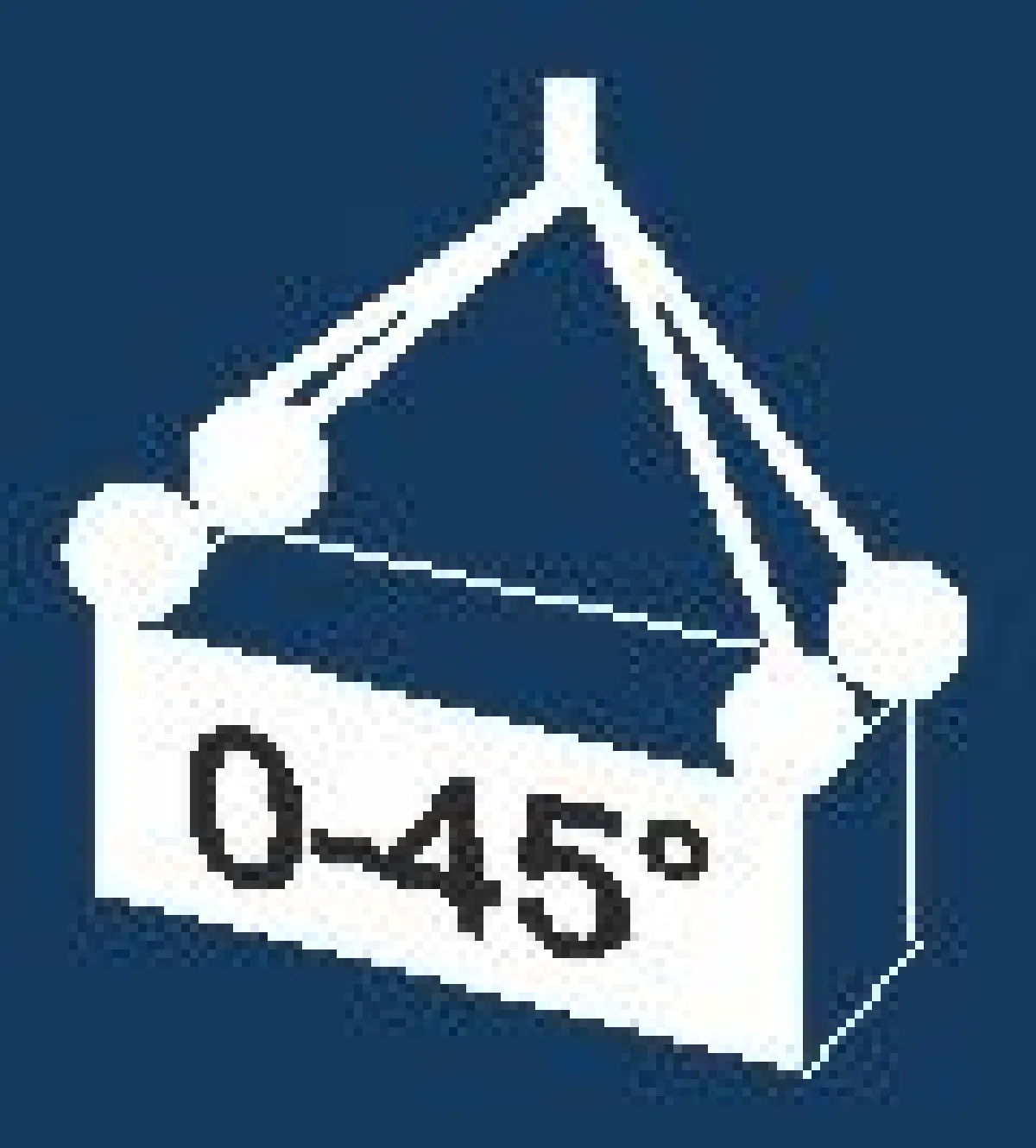

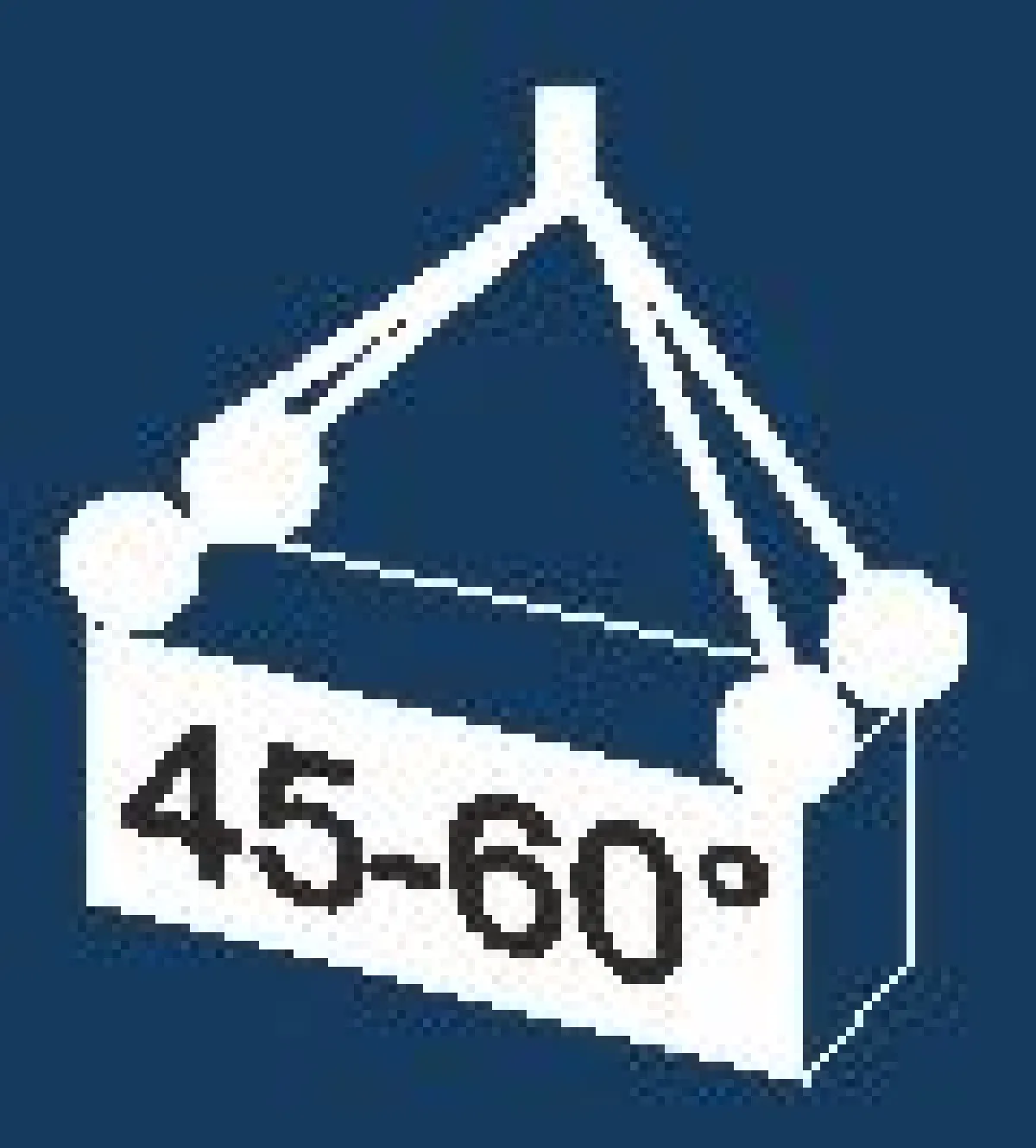

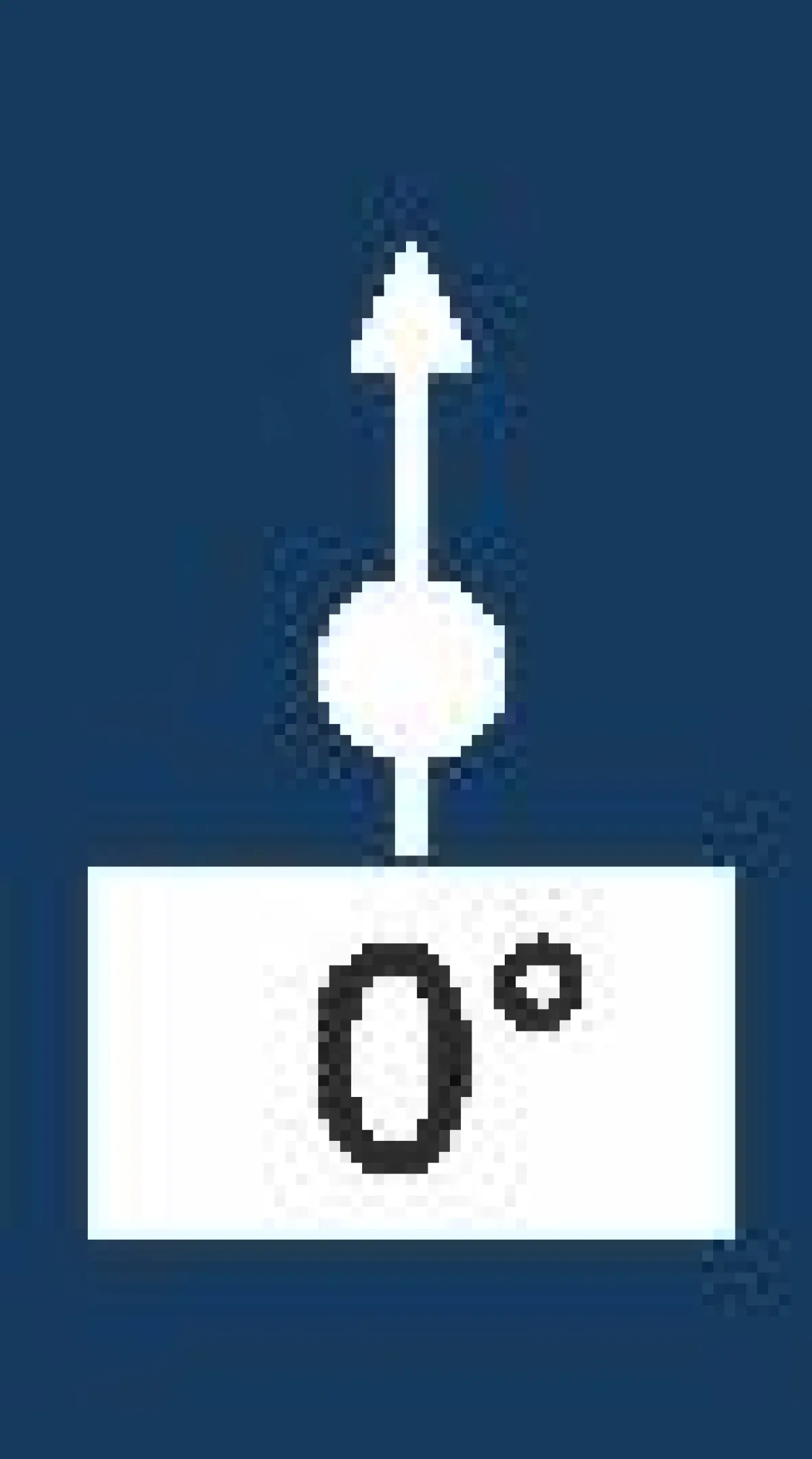

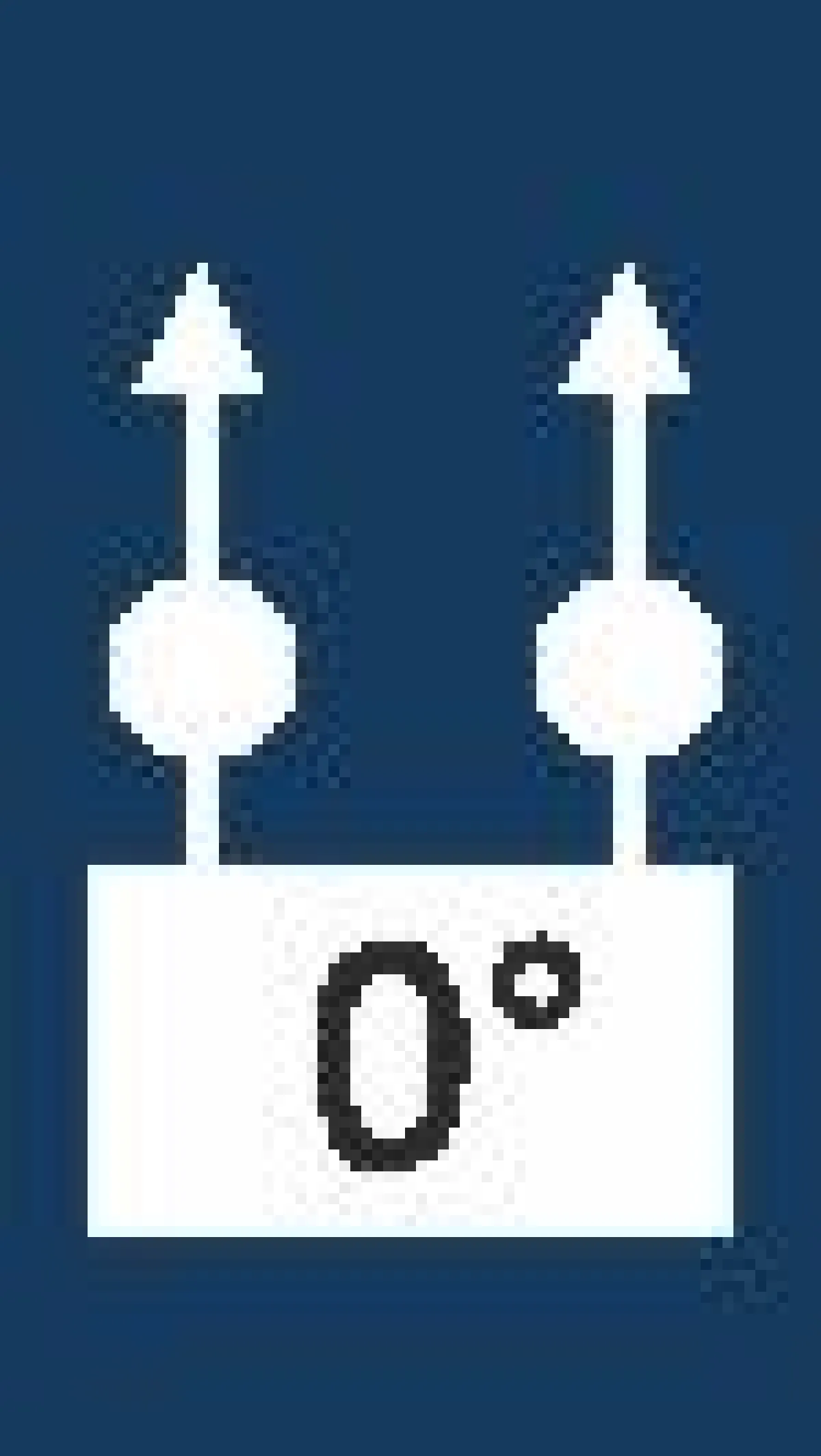

DSR típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
DSR M 5 UP	0,3	0,6	0,1	0,1	0,14	0,1	0,21	0,1
DSR M 6 UP	0,4	0,8	0,2	0,4	0,28	0,2	0,42	0,2
DSR M 8 UP	1	2	0,5	1	0,7	0,5	1,05	0,5
DSR M 10 UP	1,5	3	0,9	1,8	1,28	0,9	1,89	0,9
DSR M 12 UP	1,5	3	1,3	2,6	1,82	1,3	2,73	1,3
DSR M 14 UP	2,6	5,2	1,8	3,6	2,52	1,8	3,78	1,8
DSR M 16 UP	2,8	5,6	2,3	4,6	3,22	2,3	4,83	2,3
DSR M 18 UP	2,5	5	2,3	4,6	3,22	2,3	4,83	2,3
DSR M20 2t5 UP	2,8	5,6	2,5	5	3,5	2,5	5,25	2,5
DSR M20 3t2 UP	3,2	6,4	3,2	6,4	4,48	3,2	6,72	3,2
DSR M 22 UP	6	12	4,5	9	6,3	4,5	9,45	4,5
DSRM24UP	6,5	13	5,5	11	7,7	5,5	11,55	5,5
DSR M 27 UP	6,5	13	6	12	8,4	6	12,6	6
DSR M 30 6t3 UP	6,5	13	6,3	12,6	8,82	6,3	13,23	6,3
DSR M 30 8t UP	9	18	8	16	11,2	8	16,8	8
DSR M 36 UP	10	20	8,5	17	11,9	8,5	17,85	8,5
DSR M 42 UP	20	20	9	18	12,6	9	18,9	9

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - 0 ºC	80%
0 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
+300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
