Emelőszem – C 807X csapágyazott, 360°-ban forgatható kivitel

A C 807X típusú csapágyazott, 360°-ban forgatható nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó emelőcsavarok) a nehézgépgyártás, az automatizált gyártósorok és a nagysúlyú szerszámváltások prémium kategóriás rögzítőelemei. Ezt a csúcsminőségű Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan komplex anyagmozgatási feladatokhoz fejlesztették ki, ahol a teher megemelése közben a rögzítési pontnak szabadon kell tudnia forognia a saját tengelye körül, kiküszöbölve a menetes szár veszélyes kitetekeredését vagy feszülését. A süllyesztékben kovácsolt, ötvözött acélból készülő, piros porszórt gyűrűstest és a precíziós golyóscsapágyazással ellátott belső kulcsnyílású csavar kombinációja akadálytalan, sima elfordulást biztosít teljes terhelés mellett is. Nagy teljesítményű acélkötelekkel, láncfüggesztékekkel vagy textil emelőkötelekkel történő megfogásoknál ez a forgatható konstrukció biztonságos és dinamikus csatlakozást biztosít.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360º-ban elforgatható
• Metrikus menet, kiváló csapágyazás
• Kivehető, hatlapú belső kulcsnyílású csavar (imbusz)
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített szerelvény gyártó, méret, teherbírás és CE jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

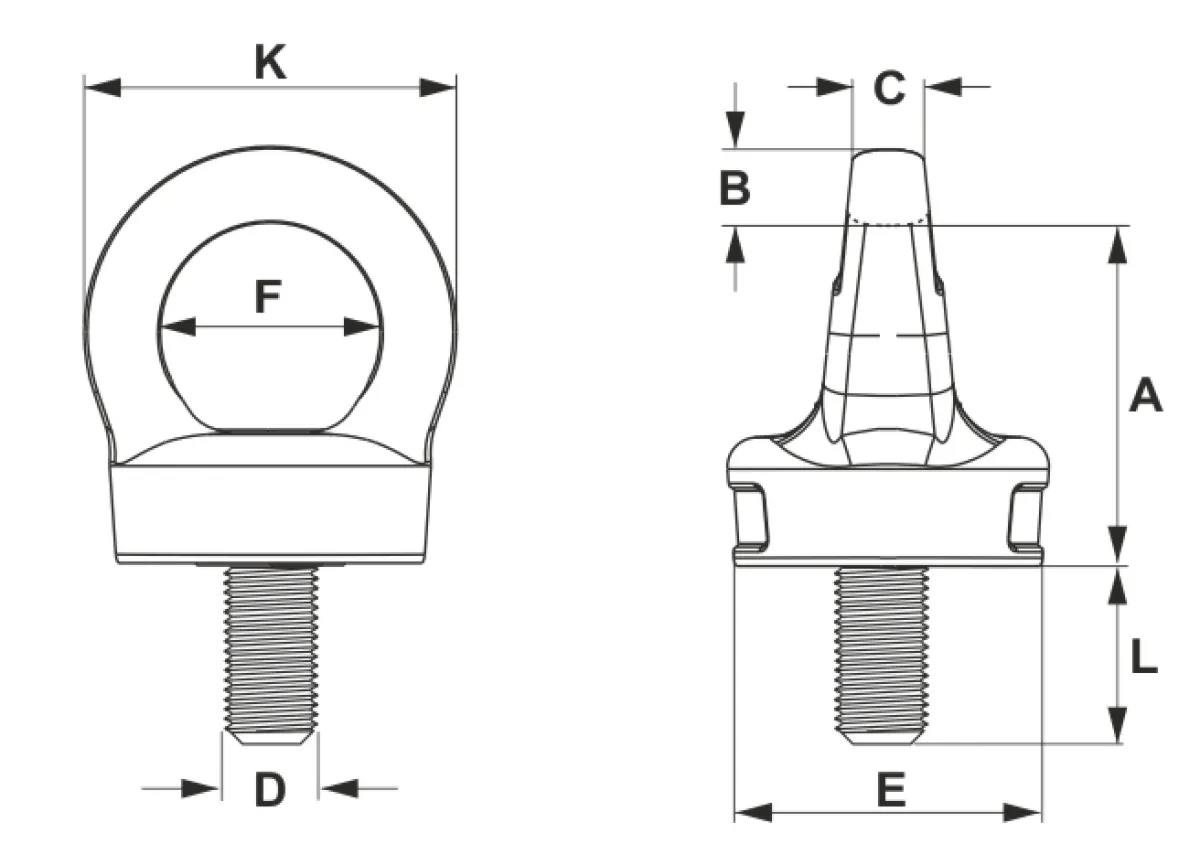

C 807X emelőszem mérettáblázata

Cikkszám kulcs nélkül	Cikkszám kulccsal	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	F (mm)	E (mm)	K (mm)	Saját tömeg (kg)
C807X08	C807XC08	0,3	M8x12	44,5	8	10	29	32	45	0,30
C807X10	C807XC10	0,4	M10x16	44,5	8	10	29	32	45	0,30
C807X12	C807XC12	0,75	M12x18	53,5	11	11	34	44	56	0,46
C807X16	C807XC16	1,5	M16x24	56,5	13	14,5	39	56	65	0,90
C807X20	C807XC20	2,3	M20x30	67	14	17	42	58	70	1,15
C807X24	C807XC24	3,2	M24x36	80	18	19	52	73	88	2,05
C807X30	C807XC30	4,5	M30x43	101	22	27	62	80	106	4,00
C807X36	C807XC36	7	M36x54	125	37	38	80	95	154	6,70
C807X42	C807XC42	9	M42x64	148	40	41	90	105	170	9,50
C807X48	C807XC48	12	M48x72	165	45	47	95	120	185	13,40

C 807X emelőszem teherbírása az emelési irányok figyelembevételével (t) - WLL

Cikkszám
C807X08	1	2	0,3	0,6	0,42	0,3	0,63	0,45
C807X10	1	2	0,4	0,8	0,56	0,4	0,84	0,6
C807X12	2	4	0,75	1,5	1	0,75	1,6	1,12
C807X16	4	8	1,5	3	2	1,5	3,15	2,25
C807X20	6	12	2,3	4,6	3,22	2,3	4,83	3,45
C807X24	8	16	3,2	6,4	4,48	3,2	6,7	4,8
C807X30	12	24	4,5	9	6,3	4,5	9,4	6,7
C807X36	16	32	7	14	9,8	7	14,7	10,5
C807X42	24	45	9	18	12,6	9	18,9	13,5
C807X48	32	64	12	24	16,8	12	25,2	18

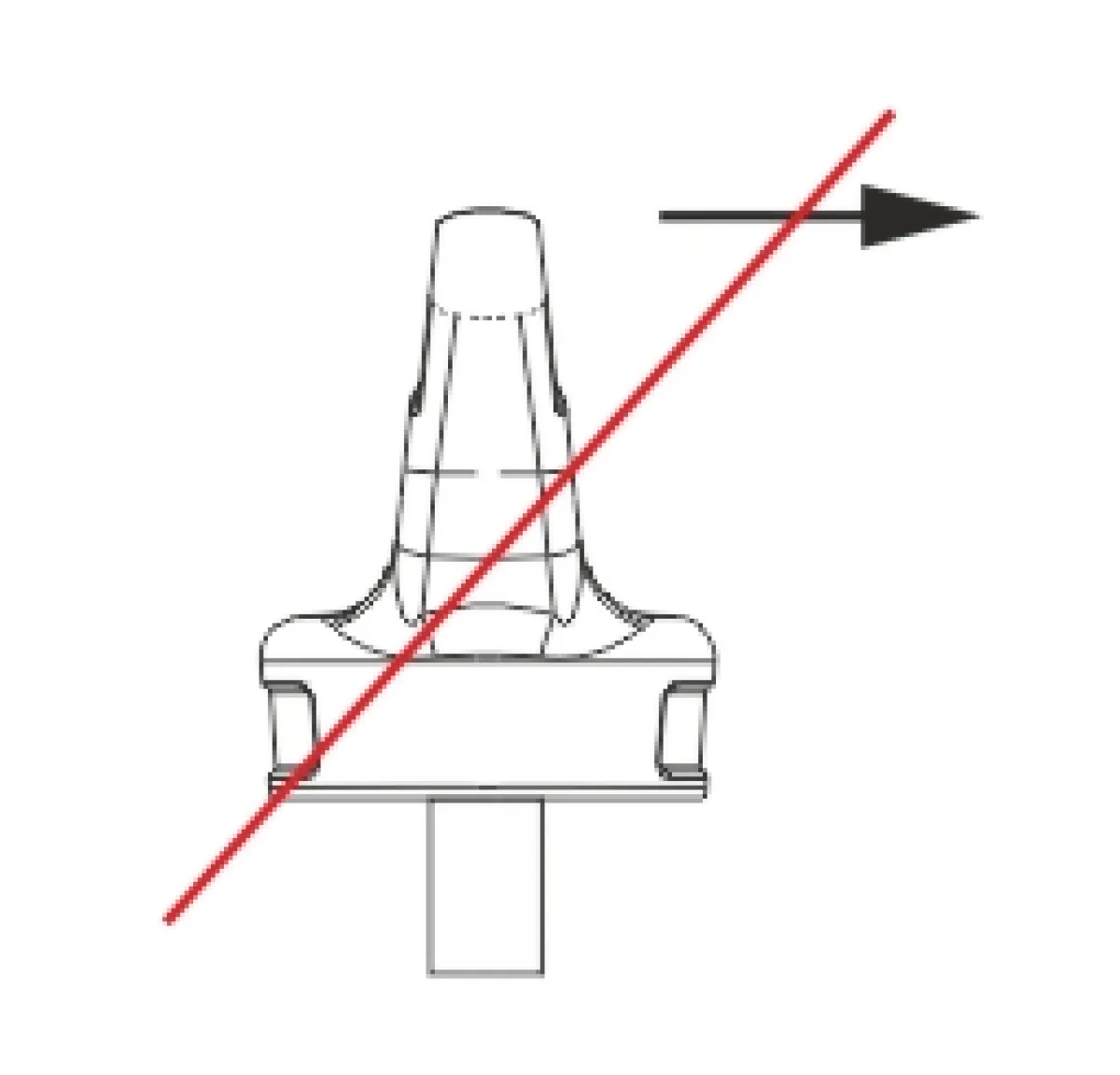

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél: 1 x D | öntvény: 1,25 x D | alumínium ötvözet: 2 x D | alumínium-magnézium ötvözet: 2,5 x D

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC - +250 ºC	80%
+250 ºC - +350 ºC	75%
+350 ºC felett	nem használható
